spis treści pl przed użyciem ceramicznej płyty kuchennej

58922apl.fm5 Page 3 Thursday, January 11, 2001 11:11 AM

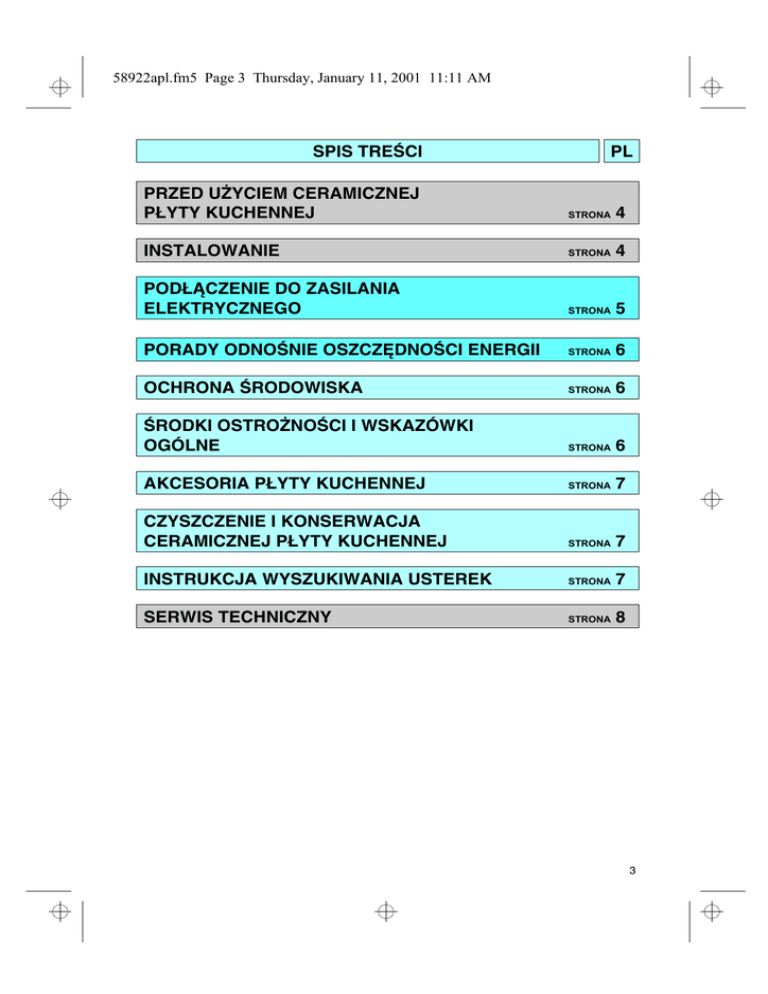

SPIS TREŚCI
PL
PRZED UŻYCIEM CERAMICZNEJ
PŁYTY KUCHENNEJ
STRONA
4
INSTALOWANIE
STRONA
4
PODŁĄCZENIE DO ZASILANIA
ELEKTRYCZNEGO
STRONA
5
PORADY ODNOŚNIE OSZCZĘDNOŚCI ENERGII
STRONA
6
OCHRONA ŚRODOWISKA
STRONA
6
ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI
OGÓLNE
STRONA
6
AKCESORIA PŁYTY KUCHENNEJ
STRONA
7
CZYSZCZENIE I KONSERWACJA
CERAMICZNEJ PŁYTY KUCHENNEJ
STRONA
7
INSTRUKCJA WYSZUKIWANIA USTEREK
STRONA
7
SERWIS TECHNICZNY
STRONA
8
3
58922apl.fm5 Page 4 Thursday, January 11, 2001 11:11 AM
PRZED UŻYCIEM CERAMICZNEJ PŁYTY KUCHENNEJ
•
Aby jak najlepiej wykorzystać nowe urządzenie,
należy przeczytać uważnie instrukcję obsługi i
zachować ją na przyszłość.
INSTALOWANIE
Płyta kuchenna
•
Płyta kuchenna musi być włożona w blat
roboczy, o grubości od 20 mm do 50 mm.
• Odległość pomiędzy dolną stroną płyty
ceramicznej, a szafką lub inną płytą musi
wynosić co najmniej 90 mm.
• Jeżeli płyta kuchenna ma być zainstalowana
obok meblościanki to pomiędzy krawędzią
płyty kuchennej, a meblościanką należy
pozostawić odstęp co najmniej 100 mm.
• W blacie roboczym należy wyciąć otwór,
o wymiarach podanych w karcie opisowej
urządzenia, dostarczonej osobno.
• Jeżeli dostarczona uszczelka nie została
zamocowana uprzednio, założyć ją na krawędź
płyty kuchennej, po uprzednim wyczyszczeniu
powierzchni styku, tak jak to pokazano na rysunku.
UWAGA: Przed instalacją płyty kuchennej usunąć
folię ochronną.
• Jeśli blat jest drewniany, należy zastosować
odpowiednie zaciski sprężynowe i śruby
znajdujące się na wyposażeniu.
1. Ustaw 4 zaciski sprężynowe (D) tak, jak to
pokazano na rysunku, przestrzegając podanych
wymiarów
2. Zamocować zaciski, używając śrub (E).
3. Zamocować płytę kuchenną w blacie roboczym.
• Jeżeli blat roboczy zrobiony jest z marmuru,
plastiku, płyty ceramicznej, naturalnego
kamienia, itp., wówczas płyta kuchenna musi być
zabezpieczona wspornikami (F) o numerze
kodowym 4819 404 78697 (które należy zamówić
w punktach serwisowych).
1. Zamocować płytę kuchenną w blacie roboczym.
2. Ustawić 4 wsporniki (F) tak, jak pokazano na
rysunku, zgodnie z grubością płyty roboczej.
3. Wkręcić 4 śruby (G) w otwory (H).
.
4
58922apl.fm5 Page 5 Thursday, January 11, 2001 11:11 AM
PODŁĄCZENIE DO ZASILANIA ELEKTRYCZNEGO
•
•
•
•
•
•
•
Należy upewnić się, że urządzenie zostało
zainstalowane i podłączone do instalacji
elektrycznej przez wykwalifikowanego
technika, według instrukcji producenta i
zgodnie z lokalnymi przepisami.
Instalator jest odpowiedzialny za
właściwe podłączenie elektryczne
urządzenia oraz za przestrzeganie
odnośnych przepisów bezpieczeństwa.
Urządzenie musi być podłączone do sieci
elektrycznej, poprzez wyłącznik
wielobiegunowy, posiadający odstęp
styków (w stanie otwartym) co najmniej
3 mm.
Uziemienie urządzenia jest wymagane
przepisami prawa.
Nie wolno używać rozdzielaczy ani
przedłużaczy.
Po wykonaniu instalacji urządzenia, należy
uniemożliwić dostęp do elementów
instalacji elektrycznej.
Producent zrzeka się wszelkiej
odpowiedzialności z tytułu zranienia osób
lub szkód materialnych, będących
następstwem nie przestrzegania
powyższych norm.
Podłączenie do sieci zasilającej
Uwaga: Kabel zasilający musi mieć taką
długość, aby można było wyjąć urządzenie
z blatu oraz winien być tak ustawiony, aby
zapobiec zniszczeniu lub przegrzaniu,
spowodowanym stykiem z podstawą.
Do podłączenia zasilania elektrycznego należy
użyć kabla typu HO5RR-F, zgodnie z tabelą
podaną w Karcie Opisowej Urządzenia.
Uwaga: Przewód uziemiający (żółto-zielony)
musi być podłączony do śruby oznaczonej
symbolem
.
• Odetnij zewnętrzną powłokę kabla
zasilającego (B), na długości około 70 mm.
• Odizoluj przewody na długości około 10 mm.
Przełóż kabel (B) przez otwór w pokrywie (A).
• Włóż kabel zasilający w zacisk mocujący
oraz podłącz przewody do skrzynki
przyłączowej, według schematu
wydrukowanego na pokrywie.
• Dociśnij kabel zasilający (B) za pomocą zacisku.
• Zamocuj i przykręć pokrywę (A).
• Po wykonaniu połączenia elektrycznego,
należy włożyć płytę kuchenną od góry i
zaczepić ją na sprężynach wsporczych, tak
jak to pokazano na rysunku.
5
58922apl.fm5 Page 6 Thursday, January 11, 2001 11:11 AM
PORADY ODNOŚNIE OSZCZĘDNOŚCI ENERGII
•
•
•
•
•
Używane czajniki lub garnki powinny mieć
średnicę dna równą lub nieco większą niż
strefa gotowania.
Należy używać tylko garnków i patelni z
płaskim dnem.
Podczas gotowania należy, w miarę
możliwości, przykrywać garnki.
Do gotowania jarzyn, ziemniaków, itp używać
mało wody, aby skrócić czas gotowania
Korzystanie z szybkowaru daje dalsze
oszczędności energii i skrócenie czasu
gotowania.
.
NIE!
OK!
OCHRONA ŚRODOWISKA
1. Opakowanie
• Materiał z opakowania nadaje się w 100 % na
surowce wtórne i jest oznakowany symbolem
surowców wtórnych ( ).
2. Urządzenie
• Urządzenie zostało wyprodukowane z
materiałów nadających się na surowce
wtórne. Należy je złomować w sposób
odpowiedzialny oraz zgodnie z lokalnymi
przepisami usuwania odpadów. Odciąć
przewody zasilające tak, aby nie można było
ponownie podłączyć urządzenia.
•
Urządzenia niniejsze zostały
zaprojektowane, wytworzone i przeznaczone
do sprzedaży zgodnie z:
- Wymogami bezpieczeństwa z Dyrektywy
’Niskie napięcie’ 73/23/EEC.
- Wymaganiami dyrektywy EMC- 89/336/
EEC w zakresie zabezpieczeń.
- Wymagań Dyrektywy 93/68/EEC.
- Urządzenie mieści się w klasie “Y”
kategorii zabezpieczenia
przeciwpożarowego.
Deklaracja zgodności CE
•
•
Płyta kuchenna jest zaprojektowana tak, iż
może stykać się z artykułami żywnościowymi
i jest zgodna z Dyrektywą 89/109/EEC.
Urządzenia są przeznaczone wyłącznie do
użytku domowego; służą wyłącznie do
gotowania i pieczenia. Wszelkie inne
zastosowania (np. ogrzewanie pomieszczeń)
są niewłaściwe i w następstwie tego
niebezpieczne.
.
ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE
Przed przystąpieniem do czyszczenia i
konserwacji urządzenia, należy go odłączyć
od zasilania elektrycznego.
• Dzieci nie mogą mieć dostępu do urządzeń,
gdy są używane.
• Urządzenia muszą być regulowane bądź
naprawiane wyłącznie przez
wykwalifikowanego technika.
• Należy zatroszczyć się o to, aby przewody
elektryczne innych urządzeń, znajdujących
się blisko płyty kuchennej, nie stykały się z jej
gorącymi częściami.
• Nie włączać płyt grzewczych/stref
gotowania, jeżeli nie są ustawione na nich
garnki.
Płyta kuchenna jest wyposażona w płyty
grzewcze/ strefy gotowania, o różnych
rozmiarach. Używać takich garnków, których
średnica dna jest taka sama lub nieco większa
niż średnica płyty grzewczej/strefy gotowania.
Aby nie uszkodzić szklano-ceramicznej
płyty, nie należy używać:
- Garnków ze spodami, które nie są
całkowicie płaskie.
•
6
- Metalowych garnków z emaliowanym
spodem.
• Nie używać płyty kuchennej jako powierzchni
roboczej lub wsporczej.
• Nie pozostawiać płyty kuchennej bez
nadzoru podczas smażenia, ponieważ
istnieje ryzyko pożaru.
• Jeżeli płyta ceramiczna przełamie się lub
pęknie z powodu gwałtownego uderzenia
(spadające przedmioty, itp.), nie należy jej
używać i niezwłocznie wezwać Serwis.
• Na gorących strefach gotowania nie należy
kłaść jedzenia zapakowanego w folię
aluminiową, plastikowych pojemników lub
szmatek.
• Nie należy ciągnąć garnków po płycie
ceramicznej, gdyż istnieje ryzyko
porysowania płyty.
• Nie dopuszczać do wysypywana się na płytę
kuchenną cukru lub podobnych substancji.
W razie konieczności, należy niezwlocznie
wyczyścić płytę kuchenną, według instrukcji
czyszczenia i konserwacji, podanych
w niniejszym podręczniku.
58922apl.fm5 Page 7 Thursday, January 11, 2001 11:11 AM
AKCESORIA PŁYTY KUCHENNEJ
Zabezpieczenie przed dziećmi AMH 122
Osprzęt ten można zamówić w punktach
serwisowych jako część nr 4819 310 18436.
.
.
CZYSZCZENIE I KONSERWACJA
CERAMICZNEJ PŁYTY KUCHENNEJ
Płyta kuchenna winna być czyszczona po
każdym użyciu, po uprzednim jej schłodzeniu.
Zapobiegnie to gromadzeniu się brudu i uczyni
czyszczenie łatwiejszym.
• Należy użyć czystej szmatki, chłonnej
serwetki kuchennej do wycierania oraz płynu
do zmywania lub specjalnego środka do
czyszczenia ceramicznych płyt kuchennych.
• Usunąć przypieczony brud przy pomocy
dostarczonego skrobaka i odpowiedniego
środka czyszczącego.
• Resztki jedzenia powinny być wyczyszczone
zanim przypieką się na płycie ceramicznej.
• Nie używać materiałów ściernych,
wybielaczy, środków do czyszczenia
kuchenki w sprayu ani szczotek drucianych
do garnków.
• Płyta winna być od czasu do czasu
impregnowana za pomocą markowej
parafiny ochronnej, przeznaczonej do płyt
ceramicznych.
.
INSTRUKCJA WYSZUKIWANIA USTEREK
Gdy płyta kuchenna nie działa
• Sprawdzić czy prąd dopływa do płyty.
•
Czy pokrętło nie jest ustawione na “0”?
Ustaw główny odłącznik zasilania na “OFF”
(na kilka minut), a następnie przestaw go do
położenia “ON” i sprawdź czy urządzenie
nadal nie działa.
7
58922apl.fm5 Page 8 Thursday, January 11, 2001 11:11 AM
SERWIS TECHNICZNY
Zanim zwrócicie się Państwo do Serwisu
1. Należy sprawdzić czy nie ma możliwości
wyeliminowania usterek samemu
(patrz “Instrukcja wyszukiwania usterek”).
2. Wyłączyć i załączyć urządzenie, aby sprawdzić
czy usterka nie została usunięta.
Jeśli rezultat powyższych prób jest negatywny,
należy skontaktować się z najbliższym Serwisem.
Proszę podać:
• Krótki opis usterki.
• Dokładny typ i model urządzenia.
• Numer serwisowy (numer ten znajduje się na
tabliczce znamionowej, po słowie SERVICE),
umieszczonej pod płytą kuchenną lub na arkuszu
opisowym produktu. Numer serwisowy jest także
podany w karcie gwarancyjnej.
• Dokładny adres i numer telefonu.
8
