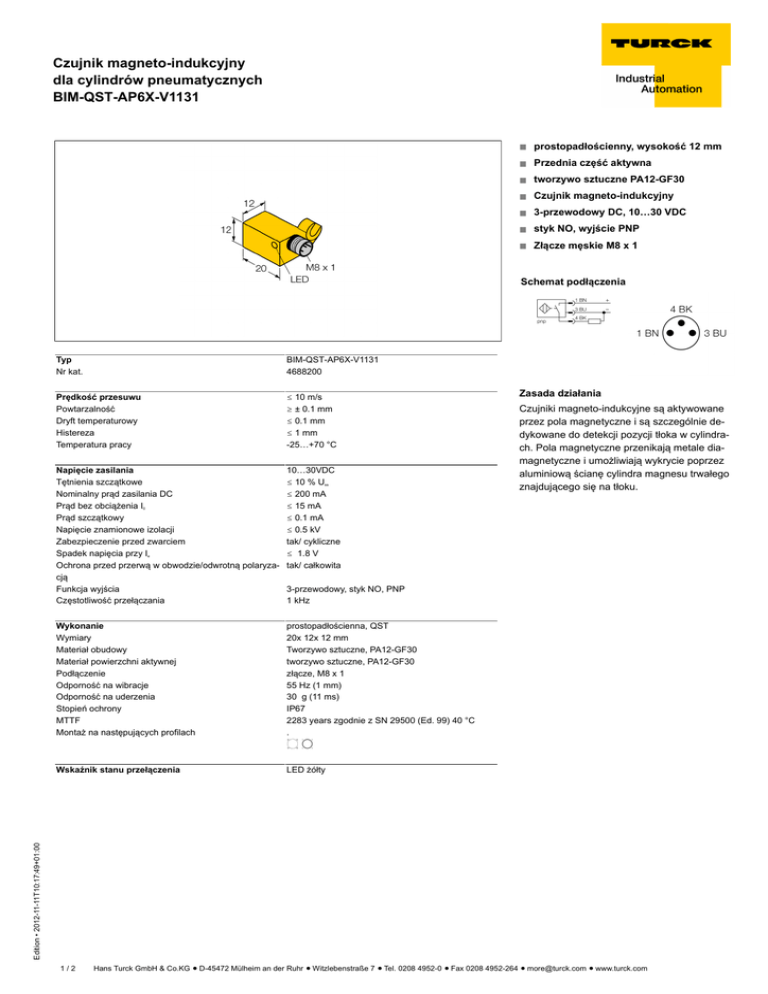

Czujnik magneto-indukcyjny

Czujnik magneto-indukcyjny
dla cylindrów pneumatycznych
BIM-QST-AP6X-V1131
■
prostopadłościenny, wysokość 12 mm
■
Przednia część aktywna
■
tworzywo sztuczne PA12-GF30
■
Czujnik magneto-indukcyjny
■
3-przewodowy DC, 10…30 VDC
■
styk NO, wyjście PNP
■
Złącze męskie M8 x 1
Schemat podłączenia
Typ
Nr kat.
BIM-QST-AP6X-V1131
4688200
Prędkość przesuwu
Powtarzalność
Dryft temperaturowy
Histereza
Temperatura pracy
ð 10 m/s
ï ± 0.1 mm
ð 0.1 mm
ð 1 mm
-25…+70 °C
Napięcie zasilania
Tętnienia szczątkowe
Nominalny prąd zasilania DC
Prąd bez obciążenia I0
Prąd szczątkowy
Napięcie znamionowe izolacji
Zabezpieczenie przed zwarciem
Spadek napięcia przy Ie
Ochrona przed przerwą w obwodzie/odwrotną polaryzacją
Funkcja wyjścia
Częstotliwość przełączania
10…30VDC
ð 10 % Uss
ð 200 mA
ð 15 mA
ð 0.1 mA
ð 0.5 kV
tak/ cykliczne
ð 1.8 V
tak/ całkowita
Wykonanie
Wymiary
Materiał obudowy
Materiał powierzchni aktywnej
Podłączenie
Odporność na wibracje
Odporność na uderzenia
Stopień ochrony
MTTF
Montaż na następujących profilach
prostopadłościenna, QST
20x 12x 12 mm
Tworzywo sztuczne, PA12-GF30
tworzywo sztuczne, PA12-GF30
złącze, M8 x 1
55 Hz (1 mm)
30 g (11 ms)
IP67
2283 years zgodnie z SN 29500 (Ed. 99) 40 °C
.
GF
Wskaźnik stanu przełączenia
LED żółty
Zasada działania
Czujniki magneto-indukcyjne są aktywowane
przez pola magnetyczne i są szczególnie dedykowane do detekcji pozycji tłoka w cylindrach. Pola magnetyczne przenikają metale diamagnetyczne i umożliwiają wykrycie poprzez
aluminiową ścianę cylindra magnesu trwałego
znajdującego się na tłoku.
Edition • 2012-11-11T10:17:49+01:00
3-przewodowy, styk NO, PNP
1 kHz
1/2
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ [email protected] ñ www.turck.com
Czujnik magneto-indukcyjny
dla cylindrów pneumatycznych
BIM-QST-AP6X-V1131
Akcesoria montażowe
Typ
Nr kat.
KLQ 1-Z KLEMMSTÜCK
6971911
Wymiary
montaż na G cylindrach cięgnowych; średnica cylindra 32…
63 mm; materiał: anodyzowane aluminium; klamrę zaciskową
należy zamawiać osobno
KLQ 2-Z KLEMMSTÜCK
6971912
montaż na G cylindrach cięgnowych; średnica cylindra 50…
125 mm; materiał: anodyzowane aluminium; klamrę zaciskową należy zamawiać osobno
KLQ 1 KLEMMSTÜCK
6971901
montaż na G cylindrach profilowanych; średnica cylindra
32…50 mm; materiał: anodyzowane aluminium; klamrę zaciskową należy zamawiać osobno
KLQ 2 KLEMMSTÜCK
6971902
montaż na G cylindrach profilowanych; średnica cylindra
50…100 mm; materiał: anodyzowane aluminium; klamrę za-
Edition • 2012-11-11T10:17:49+01:00
ciskową należy zamawiać osobno
2/2
