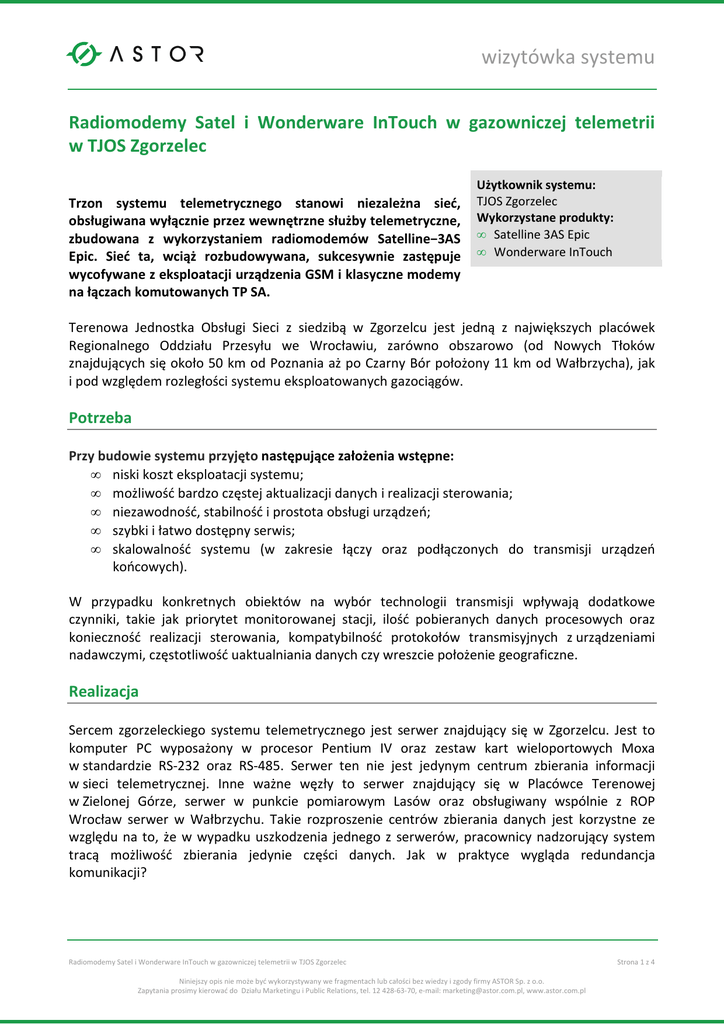

wizytówka systemu
Radiomodemy Satel i Wonderware InTouch w gazowniczej telemetrii
w TJOS Zgorzelec
Trzon systemu telemetrycznego stanowi niezależna sieć,
obsługiwana wyłącznie przez wewnętrzne służby telemetryczne,
zbudowana z wykorzystaniem radiomodemów Satelline−3AS
Epic. Sieć ta, wciąż rozbudowywana, sukcesywnie zastępuje
wycofywane z eksploatacji urządzenia GSM i klasyczne modemy
na łączach komutowanych TP SA.
Użytkownik systemu:
TJOS Zgorzelec
Wykorzystane produkty:
• Satelline 3AS Epic
• Wonderware InTouch
Terenowa Jednostka Obsługi Sieci z siedzibą w Zgorzelcu jest jedną z największych placówek
Regionalnego Oddziału Przesyłu we Wrocławiu, zarówno obszarowo (od Nowych Tłoków
znajdujących się około 50 km od Poznania aż po Czarny Bór położony 11 km od Wałbrzycha), jak
i pod względem rozległości systemu eksploatowanych gazociągów.
Potrzeba
Przy budowie systemu przyjęto następujące założenia wstępne:
• niski koszt eksploatacji systemu;
• możliwość bardzo częstej aktualizacji danych i realizacji sterowania;
• niezawodność, stabilność i prostota obsługi urządzeń;
• szybki i łatwo dostępny serwis;
• skalowalność systemu (w zakresie łączy oraz podłączonych do transmisji urządzeń
końcowych).
W przypadku konkretnych obiektów na wybór technologii transmisji wpływają dodatkowe
czynniki, takie jak priorytet monitorowanej stacji, ilość pobieranych danych procesowych oraz
konieczność realizacji sterowania, kompatybilność protokołów transmisyjnych z urządzeniami
nadawczymi, częstotliwość uaktualniania danych czy wreszcie położenie geograficzne.
Realizacja
Sercem zgorzeleckiego systemu telemetrycznego jest serwer znajdujący się w Zgorzelcu. Jest to
komputer PC wyposażony w procesor Pentium IV oraz zestaw kart wieloportowych Moxa
w standardzie RS-232 oraz RS-485. Serwer ten nie jest jedynym centrum zbierania informacji
w sieci telemetrycznej. Inne ważne węzły to serwer znajdujący się w Placówce Terenowej
w Zielonej Górze, serwer w punkcie pomiarowym Lasów oraz obsługiwany wspólnie z ROP
Wrocław serwer w Wałbrzychu. Takie rozproszenie centrów zbierania danych jest korzystne ze
względu na to, że w wypadku uszkodzenia jednego z serwerów, pracownicy nadzorujący system
tracą możliwość zbierania jedynie części danych. Jak w praktyce wygląda redundancja
komunikacji?
Radiomodemy Satel i Wonderware InTouch w gazowniczej telemetrii w TJOS Zgorzelec
Niniejszy opis nie może być wykorzystywany we fragmentach lub całości bez wiedzy i zgody firmy ASTOR Sp. z o.o.
Zapytania prosimy kierować do Działu Marketingu i Public Relations, tel. 12 428-63-70, e-mail: [email protected], www.astor.com.pl
Strona 1 z 4
wizytówka systemu
W przypadku serwera znajdującego się w Zgorzelcu i powiązanego z nim serwera w Lasowie stały
dostęp do danych gwarantuje system złożonych z łącza cyfrowego oraz rezerwowego łącza
radiowego wykonanego za pomocą radiomodemów Satelline-3AS Epic.
Centralny serwer TJOS Zgorzelec nie tylko zbiera dane z serwerów terenowych, lecz również łączy
się z konkretnymi obiektami, pozyskuje informacje z urządzeń końcowych, takich jak przeliczniki
MacMAT, CPS-01 czy SR oraz sterowniki programowalne PLC. Serwer jest także wykorzystywany
do dokonywania sterowań.
Wykorzystywane przez niego media transmisyjne to łącza komutowane TP SA, sieci GSM, łącza
stałe oraz sieć radiomodemów Satelline-3AS Epic. Najbardziej “konwencjonalne”, a zarazem
podatne na uszkodzenia są łącza TP SA, na których przyczyną przerw w transmisji danych są nie
tylko awarie modemów warunkowane czynnikami zewnętrznymi (np. wyładowania
atmosferyczne), ale także różnymi pracami prowadzonymi przez Telekomunikację. Podobnie ma
się sprawa z komunikacją za pośrednictwem modemów GSM, choć trzeba przyznać, że ich
awaryjność jest dużo mniejsza. Wiąże się to jednak zapewne z faktem, że stacje korzystające z tego
medium są, ze względu na koszty, odpytywane znacznie rzadziej niż inne obiekty.
Łatwo zauważyć cechę wspólną obu w/w technologii – zarówno GSM, jak i łącza komutowane
należą do operatorów, którzy pobierają opłatę za każdorazowe pobieranie danych. Nie bez
znaczenia jest też fakt, że w przypadku uszkodzenia łączy służby telemetryczne nie mają
praktycznie wpływu na czas, w jakim zostanie usunięta awaria. Co ważniejsze, w wypadkach, kiedy
występują problemy z ustaleniem przyczyny braku transmisji, trudno liczyć na współpracę ze
strony służb technicznych operatora.
Wszystko to powoduje, że zarówno GSM-y, jak i klasyczne modemy na łączach komutowanych są
sukcesywnie wycofywane z eksploatacji TJOS Zgorzelec. Ich miejsce zajmuje niezależna,
Radiomodemy Satel i Wonderware InTouch w gazowniczej telemetrii w TJOS Zgorzelec
Niniejszy opis nie może być wykorzystywany we fragmentach lub całości bez wiedzy i zgody firmy ASTOR Sp. z o.o.
Zapytania prosimy kierować do Działu Marketingu i Public Relations, tel. 12 428-63-70, e-mail: [email protected], www.astor.com.pl
Strona 2 z 4
wizytówka systemu
obsługiwana wyłącznie przez wewnętrzne służby telemetryczne sieć zbudowana z wykorzystaniem
radiomodemów Satelline-3AS Epic. Urządzenia tego typu stanowią obecnie trzon systemu
telemetrycznego. Aktualnie na terenie TJOS Zgorzelec istnieją cztery niezależne sieci
radiomodemów Satelline-3AS Epic. Pierwsza z nich zbiera dane za pośrednictwem protokołów
Gaz-Modem i Modbus z obiektów na terenie byłego województwa zielonogórskiego i przesyła je
poprzez stację retransmisyjną wyposażoną w 60-metrowy maszt do serwera telemetrycznego
w Zielonej Górze.
Radiomodemy Satel, będące urządzeniami “przezroczystymi”, pozwalają także na dokonywanie
sterowań urządzeniami takimi jak sterowniki kotłów (zadawanie temperatury gazu po redukcji) czy
nawanialnie wtryskowe (dozowanie stężenia THT i resetowanie sterownika nawanialni). Druga z
sieci radiomodemowych obsługuje wcześniej wspomniane tzw. rezerwowe łącze “tłoczniowe”
nadzorujące pracę tłoczni gazu Jeleniów, Krzywa oraz pracę punktu pomiarowego w Lasowie.
Trzecia sieć powstała na potrzeby monitoringu stacji redukcyjnych w pobliżu Wałbrzycha.
Podobnie jak wcześniej opisane, także i ta sieć korzysta ze stacji retransmisyjnej, w tym przypadku
usytuowanej na górze Chełmiec.
Czwarta z sieci, będąca obecnie w fazie uruchamiania, obsługiwać będzie obiekty położone
w Kotlinie Jeleniogórskiej. System ten (podobnie jak łącze “tłoczniowe”) będzie zbierał dane za
pośrednictwem retransmisji na Stogu Izerskim.
TJOS Zgorzelec posiada również na swoim terenie własny kabel telemetryczny, który zapewnia
komunikację z obiektami na magistrali Lasów. System nadrzędny Serwery telemetryczne TJOS
Zgorzelec wykorzystują do zbierania danych program Telwin. System ten odpowiedzialny jest
zarówno za komunikację, jak i archiwizację, przetwarzanie i wizualizację danych.
W TJOS Zgorzelec przywiązuje się również duże znaczenie do sposobu prezentacji zebranych
zmiennych procesowych, dlatego też obsługiwane przez dyspozytorów stacje klienckie,
pobierające dane z serwerów, wyposażone zostały w przejrzyste panele synoptyczne. Każdy
z pracowników dyspozycji ma dostęp z głównego panelu synoptycznego do schematów
monitorowanych obiektów, raportów dobowych z poszczególnych magistral oraz wykresów
zawierających najistotniejsze parametry pracy stacji (przepływy, ciśnienia, temperatury).
Dyspozytor ma także możliwość wymuszenia natychmiastowego zbierania danych oraz obejrzenia
schematów prezentujących np. rozkład ciśnień na magistralach. Wyczerpujące informacje na
temat pracy konkretnej stacji dostępne są po kliknięciu na ikonę schematu z poziomu głównego
panelu. Pozwala to dyspozytorowi na zapoznanie się z parametrami takimi jak potencjał ochrony
katodowej, temperatura otoczenia, stan pracy nawanialni oraz status systemu alarmowego.
Radiomodemy Satel i Wonderware InTouch w gazowniczej telemetrii w TJOS Zgorzelec
Niniejszy opis nie może być wykorzystywany we fragmentach lub całości bez wiedzy i zgody firmy ASTOR Sp. z o.o.
Zapytania prosimy kierować do Działu Marketingu i Public Relations, tel. 12 428-63-70, e-mail: [email protected], www.astor.com.pl
Strona 3 z 4
wizytówka systemu
Rozwój
Placówki terenowe muszą zdawać sobie sprawę z rosnącego zapotrzebowania na ilość, jakość oraz
liczbę zastosowań pozyskiwanych informacji. Nie inaczej jest w przypadku TJOS Zgorzelec, dlatego
też, chcąc wyjść naprzeciw tym potrzebom, zgorzelecki oddział wrocławskiego ROP-u zamierza
w przyszłości wdrożyć szereg nowych rozwiązań, takich jak integracja systemu telemetrycznego
z bazami danych SQL, co pozwoli na bardziej efektywne wykorzystanie pozyskiwanych informacji
i udostępnianie ich na potrzeby rozliczeniowe; stosowanie popularnych technologii internetowych
do zarządzania zawartością (CMS - Content Management System) i synoptyką, wprowadzanie
sterowań obiektowych usprawniających obsługę stacji oraz aktywnych elementów systemów
przesyłowych, pozwalających zapobiegać awariom i minimalizować ich skutki. Wszystkie te
działania będą miały na celu usprawnienie i obniżenie kosztów funkcjonowania służb
eksploatacyjnych.
Marek Mazur
PGNiG S.A., ROP Wrocław,
Terenowa Jednostka Obsługi Sieci w Zgorzelcu
