Pneumatyka CPP PREMA Zawory redukcyjne G14

SPÓ
£KA AKCYJNA
ul. Wapiennikowa 90, 25-101 KIELCE, tel. 041 361-95-24, fax. 0-41 361-91-08 www.prema.pl e-mail: [email protected]

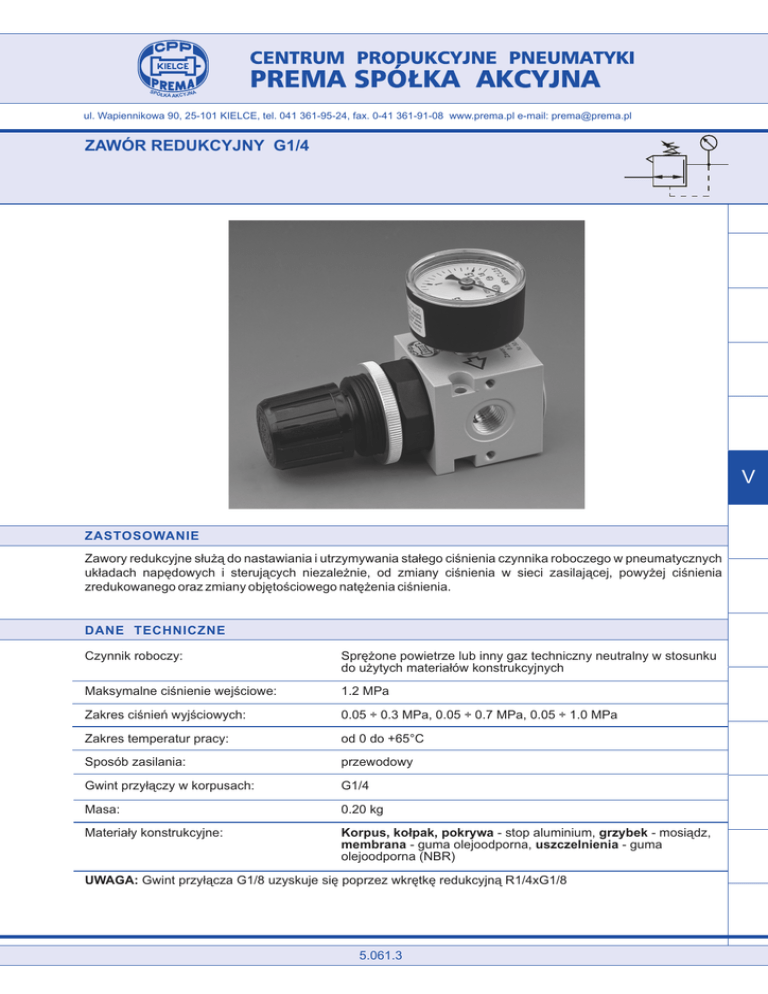

ZAWÓR REDUKCYJNY G1/4
V
ZASTOSOWANIE
Zawory redukcyjne s³u¿¹ do nastawiania i utrzymywania sta³ego ciœnienia czynnika roboczego w pneumatycznych
uk³adach napêdowych i steruj¹cych niezale¿nie, od zmiany ciœnienia w sieci zasilaj¹cej, powy¿ej ciœnienia
zredukowanego oraz zmiany objêtoœciowego natê¿enia ciœnienia.
DANE TECHNICZNE
Czynnik roboczy:
Sprê¿one powietrze lub inny gaz techniczny neutralny w stosunku
do u¿ytych materia³ów konstrukcyjnych
Maksymalne ciœnienie wejœciowe:
1.2 MPa
Zakres ciœnieñ wyjœciowych:
0.05 ÷ 0.3 MPa, 0.05 ÷ 0.7 MPa, 0.05 ÷ 1.0 MPa
Zakres temperatur pracy:
od 0 do +65°C
Sposób zasilania:
przewodowy
Gwint przy³¹czy w korpusach:
G1/4
Masa:
0.20 kg
Materia³y konstrukcyjne:
Korpus, ko³pak, pokrywa - stop aluminium, grzybek - mosi¹dz,
membrana - guma olejoodporna, uszczelnienia - guma
olejoodporna (NBR)
UWAGA: Gwint przy³¹cza G1/8 uzyskuje siê poprzez wkrêtkê redukcyjn¹ R1/4xG1/8
5.061.3
WYMIARY
¨29.9
80
81
M32×1.5
4
1/
95
G
2×
4 × M4
41
11
2 × ¨4
33
34.5
41
41
CHARAKTERYSTYKI PRZEP£YWOWE I REGULACYJNE
G1/4
p 2 [MPa]
max. wartoœci przep³ywu
zalecane dla wlk. G1/4
p 2 [MPa] 0.6
G1/4
1.0
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.5
0.4
0.3
0.2
0.2
0.1
0.1
Q [dm3 /min]
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
0.9 1.0
p 1 [MPa]
20
40
60
80 100 120 140 160
Charakterystyka przep³ywowa
Charakterystyka regulacyjna
NUMERY ZAMÓWIENIOWE
Gwint przy³¹czeniowy
Zakres ciœnieñ
wyjœciowych
[MPa]
0.05 ÷ 0.3
G1/4
0.05 ÷ 0.7
0.05 ÷ 1.0
Numer zamówieniowy
50.0101.1403
50.0101.1407
50.0101.1410
Wkrêtka redukcyjna R1/4×G1/8
60.0111.1418
SPOSÓB ZAMAWIANIA
W zamówieniu nale¿y podaæ nazwê, gwint przy³¹cza, numer zamówieniowy oraz iloœæ sztuk np:
Zawór redukcyjny G1/4 nr 50.0101.1410.
5.061.4
5 szt.
