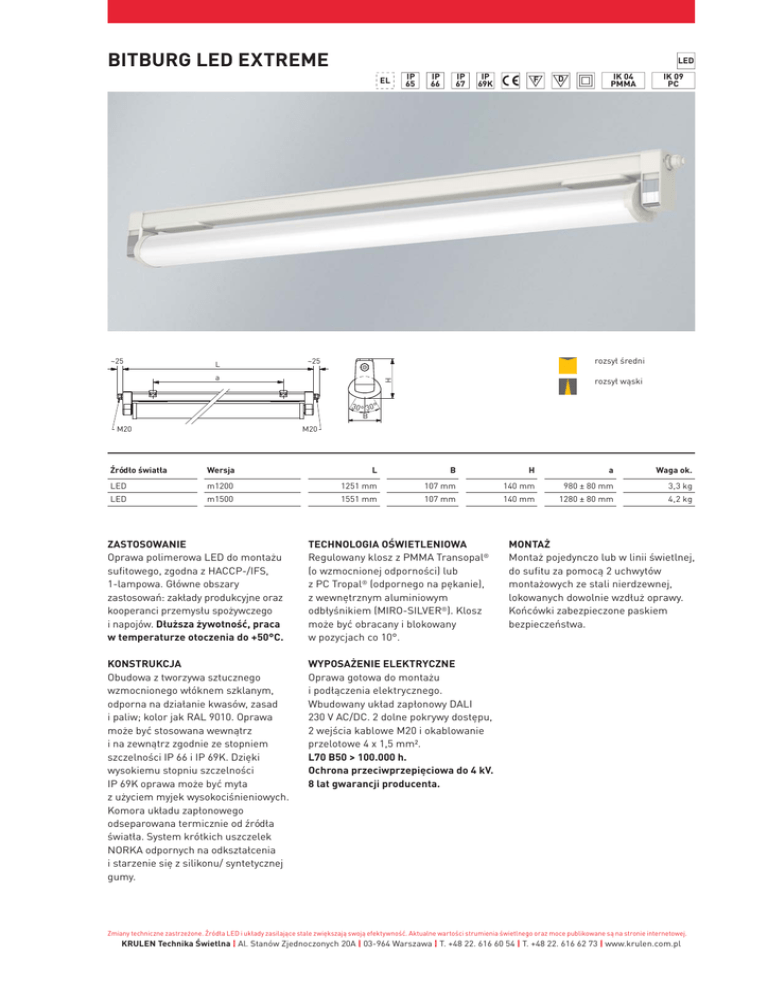

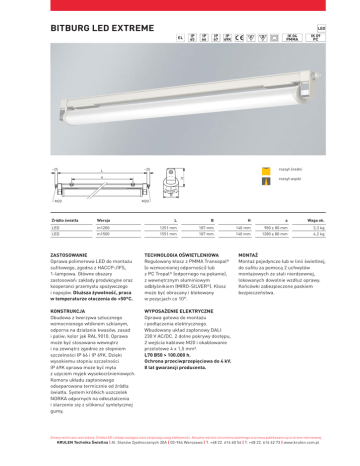

BITBURG LED EXTREME NORKA-oprawa-przemyslowa

BITBURG LED EXTREME
LED
EL
~25
L
IP
65
IP
66
IP
67
IP
69K
F
D
IK 04
PMMA
IK 09
PC
rozsył średni
~25
rozsył wąski
H
a
30° 30°
B
M20
M20
Źródło światła
Wersja
L
B
H
a
LED
m1200
1251 mm
107 mm
140 mm
980 ± 80 mm
3,3 kg
LED
m1500
1551 mm
107 mm
140 mm
1280 ± 80 mm
4,2 kg
ZASTOSOWANIE
Oprawa polimerowa LED do montażu
sufitowego, zgodna z HACCP-/IFS,
1-lampowa. Główne obszary
zastosowań: zakłady produkcyjne oraz
kooperanci przemysłu spożywczego
i napojów. Dłuższa żywotność, praca
w temperaturze otoczenia do +50°C.
TECHNOLOGIA OŚWIETLENIOWA
Regulowany klosz z PMMA Transopal®
(o wzmocnionej odporności) lub
z PC Tropal® (odpornego na pękanie),
z wewnętrznym aluminiowym
odbłyśnikiem (MIRO-SILVER®). Klosz
może być obracany i blokowany
w pozycjach co 10°.
KONSTRUKCJA
Obudowa z tworzywa sztucznego
wzmocnionego włóknem szklanym,
odporna na działanie kwasów, zasad
i paliw; kolor jak RAL 9010. Oprawa
może być stosowana wewnątrz
i na zewnątrz zgodnie ze stopniem
szczelności IP 66 i IP 69K. Dzięki
wysokiemu stopniu szczelności
IP 69K oprawa może być myta
z użyciem myjek wysokociśnieniowych.
Komora układu zapłonowego
odseparowana termicznie od źródła
światła. System krótkich uszczelek
NORKA odpornych na odkształcenia
i starzenie się z silikonu/ syntetycznej
gumy.
WYPOSAŻENIE ELEKTRYCZNE
Oprawa gotowa do montażu
i podłączenia elektrycznego.
Wbudowany układ zapłonowy DALI
230 V AC/DC. 2 dolne pokrywy dostępu,
2 wejścia kablowe M20 i okablowanie
przelotowe 4 x 1,5 mm².
L70 B50 > 100.000 h.
Ochrona przeciwprzepięciowa do 4 kV.
8 lat gwarancji producenta.
Waga ok.
MONTAŻ
Montaż pojedynczo lub w linii świetlnej,
do sufitu za pomocą 2 uchwytów
montażowych ze stali nierdzewnej,
lokowanych dowolnie wzdłuż oprawy.
Końcówki zabezpieczone paskiem
bezpieczeństwa.
Zmiany techniczne zastrzeżone. Źródła LED i układy zasilające stale zwiększają swoją efektywność. Aktualne wartości strumienia świetlnego oraz moce publikowane są na stronie internetowej.
7
KRULEN Technika Świetlna | Al. Stanów Zjednoczonych 20A | 03-964 Warszawa | T. +48 22. 616 60 54 | T. +48 22.
NORKA
616 62LED
73 |Produktprogramm
www.krulen.com.pl2016
BITBURG LED EXTREME
Wersja
Temperatura
barwowa/K
Strumień
świetlny*/lm
Moc systemu**/W
Temperatura otoczenia***
Kod produktu
m1200
m1500
840/4000
4030
28
-40°C do +50°C
647 480 A4 B1
840/4000
5050
35
-40°C do +50°C
647 680 A4 B1
*
**
***
wartość strumienia świetlnego w TC 55°C
wartości przybliżone
wyjątki w temperaturze otoczenia podane są w tabeli na końcu katalogu
Składając zamówienie litery należy zastąpić
cyframi wg poniższych oznaczeń
Rozsył / A
Klosz / B
2 = wąski
3 = średni
2 = PMMA Transopal® (o wzmocnionej odporności)
8 = PC Tropal® (odporny na pękanie)
BITBURG LED EXTREME OPCJONALNIE
Wersja
Klamry montażowe z tworzywa sztucznego odporne na chlorową / kwasową atmosferę (para)
Klamry mocujące z tworzywa sztucznego, lakierowane (para)
Kod produktu
200 226
Na życzenie
Klamry mocujące ze stali nierdzewnej V2A, standardowe (para)
200 222
Klamry mocujące ze stali nierdzewnej V2A, wzmocnione (para)
Na życzenie
Klamry mocujące ze stali nierdzewnej V2A, wzmocnione, z zabezpieczeniem przed kradzieżą (para)
Na życzenie
Klamry mocujące szybkiego montażu (para)
202 220
Wykonanie w kolorze RAL
645 960
Okablowanie przelotowe 4 x 2,5 mm²
645 824
Okablowanie przelotowe 5 x 1,5 mm²
645 834
Okablowanie przelotowe 5 x 2,5 mm²
645 394
Powłoka anty-graffiti
645 010
Wykonanie bezhalogenowe
Na życzenie
Wersja z trybem oświetlenia awaryjnego
Na życzenie
www.norka.de
