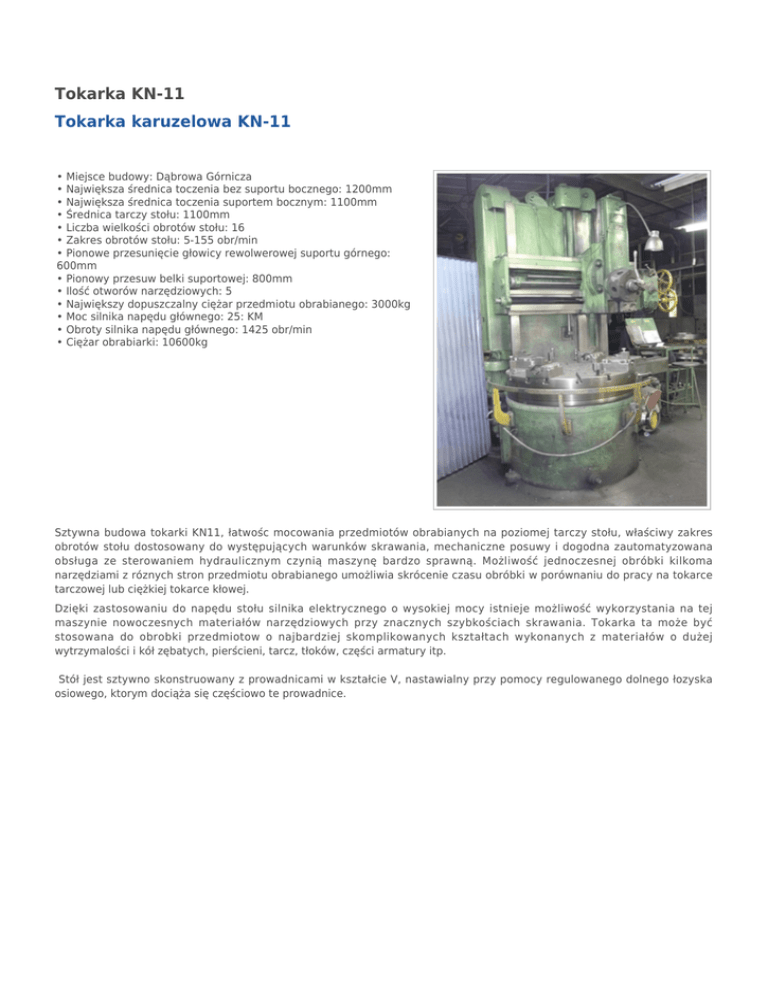

Tokarka KN-11

Tokarka KN-11
Tokarka karuzelowa KN-11
• Miejsce budowy: Dąbrowa Górnicza
• Największa średnica toczenia bez suportu bocznego: 1200mm
• Największa średnica toczenia suportem bocznym: 1100mm
• Średnica tarczy stołu: 1100mm
• Liczba wielkości obrotów stołu: 16
• Zakres obrotów stołu: 5-155 obr/min
• Pionowe przesunięcie głowicy rewolwerowej suportu górnego:
600mm
• Pionowy przesuw belki suportowej: 800mm
• Ilość otworów narzędziowych: 5
• Największy dopuszczalny ciężar przedmiotu obrabianego: 3000kg
• Moc silnika napędu głównego: 25: KM
• Obroty silnika napędu głównego: 1425 obr/min
• Ciężar obrabiarki: 10600kg
Sztywna budowa tokarki KN11, łatwośc mocowania przedmiotów obrabianych na poziomej tarczy stołu, właściwy zakres
obrotów stołu dostosowany do występujących warunków skrawania, mechaniczne posuwy i dogodna zautomatyzowana
obsługa ze sterowaniem hydraulicznym czynią maszynę bardzo sprawną. Możliwość jednoczesnej obróbki kilkoma
narzędziami z róznych stron przedmiotu obrabianego umożliwia skrócenie czasu obróbki w porównaniu do pracy na tokarce
tarczowej lub ciężkiej tokarce kłowej.
Dzięki zastosowaniu do napędu stołu silnika elektrycznego o wysokiej mocy istnieje możliwość wykorzystania na tej
maszynie nowoczesnych materiałów narzędziowych przy znacznych szybkościach skrawania. Tokarka ta może być
stosowana do obrobki przedmiotow o najbardziej skomplikowanych kształtach wykonanych z materiałów o dużej
wytrzymalości i kół zębatych, pierścieni, tarcz, tłoków, części armatury itp.
Stół jest sztywno skonstruowany z prowadnicami w kształcie V, nastawialny przy pomocy regulowanego dolnego łozyska
osiowego, ktorym dociąża się częściowo te prowadnice.
