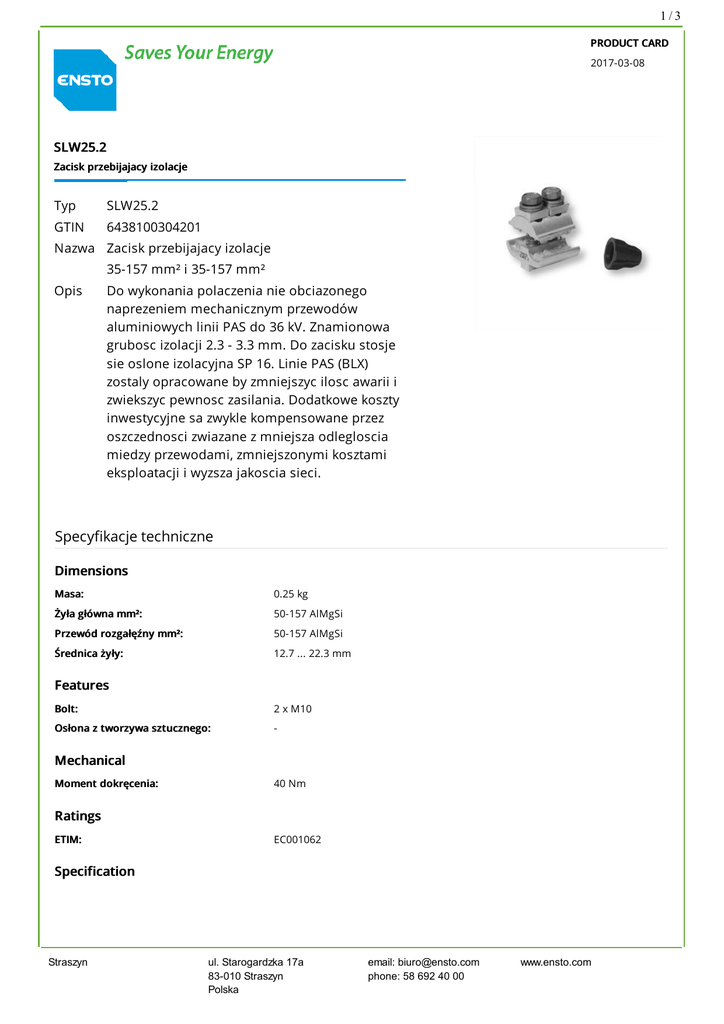

SLW25.2 Zacisk przebijajacy izolacje

1/3
PRODUCT CARD
2017-03-08
SLW25.2
Zacisk przebijajacy izolacje
Typ
SLW25.2
GTIN 6438100304201
Nazwa Zacisk przebijajacy izolacje
35-157 mm² i 35-157 mm²
Opis Do wykonania polaczenia nie obciazonego
naprezeniem mechanicznym przewodów
aluminiowych linii PAS do 36 kV. Znamionowa
grubosc izolacji 2.3 - 3.3 mm. Do zacisku stosje
sie oslone izolacyjna SP 16. Linie PAS (BLX)
zostaly opracowane by zmniejszyc ilosc awarii i
zwiekszyc pewnosc zasilania. Dodatkowe koszty
inwestycyjne sa zwykle kompensowane przez
oszczednosci zwiazane z mniejsza odlegloscia
miedzy przewodami, zmniejszonymi kosztami
eksploatacji i wyzsza jakoscia sieci.
Specyfikacje techniczne
Dimensions
Masa:
Żyła główna mm²:
Przewód rozgałęźny mm²:
Średnica żyły:
0.25 kg
50-157 AlMgSi
50-157 AlMgSi
12.7 ... 22.3 mm
Features
Bolt:
Osłona z tworzywa sztucznego:
2 x M10
-
Mechanical
Moment dokręcenia:
40 Nm
Ratings
ETIM:
EC001062
Specification
Straszyn
ul. Starogardzka 17a
83-010 Straszyn
Polska
email: [email protected]
phone: 58 692 40 00
www.ensto.com
2/3
Use:
Construction:
Construction:
Installation:
Tools required:
Markings:
Standard:
The connector is used for non-tension
aluminium to aluminium connections in MV
up to 36 kV covered conductors without
peeling the insulation. The connector is
watertight by silicone greased teeth. The
nominal insulation thickness of the
conductor varies between 2.3-3.3 mm.
Especially used with CC conductors. The
connectors can be used with insulation
cover SP16.
The lower section of the body protects the
screws against corrosion and enables the
connector to be easily reopened even after
years of service. The teeth inside the
connector are greased.
Component Material
Body
Corrosion resistant
aluminium alloy, tensile
strength 300 N/mm²
Screws
Hot-dip galvanised steel,
strength class 8.8
Washers
Stainless steel
Spring
Stainless steel spring
End cap
UV-resistant elastomer
Unscrew the screws and place the
conductors into the grooves. Tighten the
screws with articulated spanner and fork
wrench to a torque of 40 Nm.
Articulated spanner ST20 or torque wrench
ST30 with socket ST12. Fork wrench ST34.
ENSTO SLW 25.2 50-157mm2 40 Nm
week/year of manufacture
EN 50397-2
ETIM
ETIM
Surface protection:
Bare
Material main conductor:
Aluminium
Material branch conductor:
Aluminium
Clamping channel opening main conductor: Both sides open
Clamping channel opening branch
Both sides open
conductor:
Type of connection:
Insulation piercing connector IPC
Opakowanie
Opakowanie
Size:
Length:
Straszyn
25
385 mm
ul. Starogardzka 17a
83-010 Straszyn
Polska
email: [email protected]
phone: 58 692 40 00
www.ensto.com
3/3
Width:
Height:
Weight (net):
Weight (brt):
Volume:
260 mm
130 mm
6.15 kg
6.297 kg
0.013
Pallet package
Size:
Length:
Width:
Height:
Weight (net):
Weight (brt):
Volume:
Straszyn
1575
1200 mm
800 mm
1050 mm
387.45 kg
408 kg
1.008
