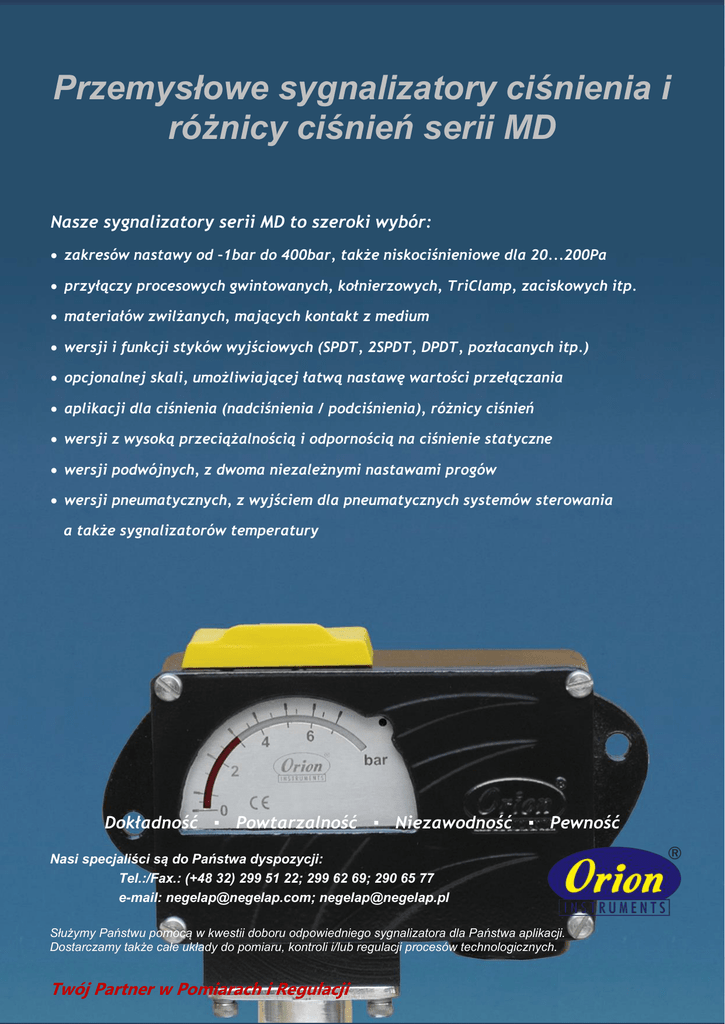

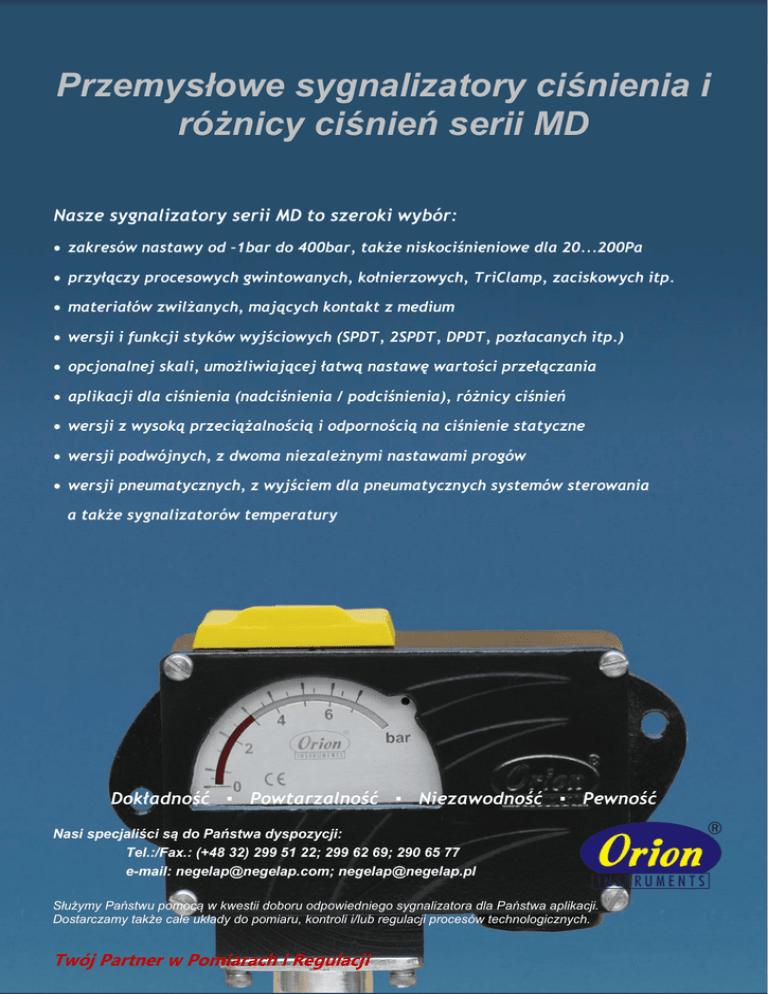

Przemysłowe sygnalizatory ciśnienia / różnicy ciśnień serii MD
Nasze sygnalizatory serii MD to szeroki wybór:
 zakresów nastawy od –1bar do 400bar, także niskociśnieniowe dla 20...200Pa
 przyłączy procesowych gwintowanych, kołnierzowych, TriClamp, zaciskowych itp.
 materiałów zwilżanych, mających kontakt z medium
 wersji i funkcji styków wyjściowych (SPDT, 2SPDT, DPDT, pozłacanych itp.)
 opcjonalnej skali, umożliwiającej łatwą nastawę wartości przełączania
 aplikacji dla ciśnienia (nadciśnienia / podciśnienia), różnicy ciśnień
 wersji z wysoką przeciążalnością i odpornością na ciśnienie statyczne
 wersji podwójnych, z dwoma niezależnymi nastawami progów
 wersji pneumatycznych, z wyjściem dla pneumatycznych systemów sterowania
a także sygnalizatorów temperatury
Dokładność ▪ Powtarzalność ▪ Niezawodność ▪ Pewność
Nasi specjaliści są do Państwa dyspozycji:
Tel.:/Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
e-mail: [email protected]; [email protected]
Służymy Państwu pomocą w kwestii doboru odpowiedniego sygnalizatora dla Państwa aplikacji.
Dostarczamy także całe układy do pomiaru, kontroli i/lub regulacji procesów technologicznych.
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
Twój
Partner whttp://www.negelap.com
Pomiarach i Regulacji
● e-mail: [email protected]; [email protected]
Precyzyjny Pomiar i Kontrola Ciśnienia
Przemysłowe sygnalizatory ciśnienia i
różnicy ciśnień serii MD
powtarzalnością, pracujących często w niekorzystnych warunkach.
Dzięki zastosowaniu odpowiednich komór pomiarowych i materiałów części zwilżanych, sygnalizatory serii
MD znajdują zastosowanie w tysiącach różnych aplikacji przemysłowych, w instalacjach technologicznych.
Posiadają szeroki wybór elementów elektrycznych, włączając wyjścia SPDT, 2SPDT, DPDT, pozłacane styki,
wersje hermetyczne w celu dopasowania odpowiedniej wersji przyrządu dla wielu krytycznych zastosowań.
Opcjonalna skala ciśnienia oferuje użytkownikowi możliwość prostszej nastawy, wymaganej wartości
przełączania; natomiast szeroki wybór niskich i wysokich zakresów ciśnień, zaspokaja większość aplikacji.
Dodatkowo dostępna jest wersja DS dla zakresów 0,067...0,213bar do 7...200bar, posiadająca zabudowane
wewnątrz dwa mechanizmy; zapewniająca możliwość nastawy dwóch, niezależnych wartości przełączania.
Ponadto, na zapytanie oferujemy wersje specjalne sygnalizatorów, dostosowane do nietypowych lub
innowacyjnych aplikacji użytkownika.
W przypadku jeśli wymagane są wersje dla strefy zagrożenia wybuchem, oferujemy serię FC w obudowach
ognioszczelnych z aprobatą ATEX i IECEx [II 2 GD Ex d IIC Gb Ex tb IIIC Db T85°C (-20°C < Ta < +60°C)].
Wykonane są one w trzech rodzajach obudów tj. aluminiowej (gazy grupy IIA, IIB, IIC), z żeliwa szarego (gazy
grupy I, dla kopalni) oraz ze stali nierdzewnej (gazy grupy IIC, atmosfera silnie korozyjna).
Dodatkowo oferujemy także sygnalizatory temperatury (termostaty) serii MDT, oferujące zakresy nastaw od
25...90°C do 120...215°C. Charakteryzują się one kapilarą wykonaną ze stali nierdzewnej SS316 o długości 2m,
czujnikiem z przyłączem gwintowanym 3/8” lub 1/2” (inne na zapytanie) oraz tak jak w przypadku sygnalizatorów
serii MD opcjonalna skalą nastawy i prostotą konfiguracji wartości przełączania.
APLIKACJE
CECHY

Przemysł Energetyczny


Przemysł Chemiczny

Przemysł Hutniczy

Gospodarka Wodno-Ściekowa

Przemysł Spożywczy

Przemysł Papierniczy


Powtarzalność: ±1% FS
Piece i palniki


Obudowa: odlew aluminium, ochrona IP66
Turbiny parowe i gazowe


Styki wyjściowe: SPDT, 2SPDT, DPDT,
Aplikacje hydrauliczne

Kotły i kompresory

Obrabiarki i inne maszyny

Hydrauliczne systemy hamulcowe

Wersje ze skalą ciśnienia dla łatwej nastawy

Uzdatnianie wody

Materiały przyłączy: stal nierdzewna SS316L,

Ochrona przeciwpożarowa

Przechowywanie i transport gazu ziemnego,
LPG
Zakresy nastawy od -1bar do 400bar, także dla
bardzo niskich ciśnień 20...200Pa

Wersje dla ciśnień (nadciśnienie / podciśnienie),
różnicy ciśnień, temperatury (MDT)

Temp. procesu: -5…+80oC, (max. 150oC dla
membran metalowych)
hermetyczne, pozłacane, dla obciążeń DC itp.

Przyłącza procesowe: gwintowane,
kołnierzowe, higieniczne
Hastelloy C, Monel 400, Tytan, Tantal

Materiały membran: Neopren, Teflon, SS316L,
Hastelloy C, Monel 400, Tytan, Tantal
http://www.negelap.com ● e-mail: [email protected]; [email protected]
Sygnalizatory ciśnienia / różnicy ciśnień (presostaty) serii MD zostały zaprojektowane dla aplikacji, które
wymagają solidnych, stabilnych i bardzo odpornych przyrządów; charakteryzujących się wysoką dokładnością i
Śruby blokady nastaw
użytkownika
Oddzielny blok
podłączeniowych
zacisków elektrycznych
Niezawodny
mikroprzełącznik dla
trwałej i stabilnej pracy
Unikalny mechanizm skali
dla wysokiej rozdzielczości
nastawy
Łożyskowana
powierzchnia dźwigni dla
poprawnej pracy
Specjalny mechanizm
dźwigni, poprawiający
transmisję ruchu
Odpowiednia oś dźwigni
dla solidnego podparcia
Osłona elementów nastawy,
odporna na manipulacje
Czytelna, opcjonalna skala
nastawy ciśnienia z wysoką
rozdzielczością dla prostej i
dokładnej nastawy
Śrubki mocujące pokrywę
sygnalizatora
Wysoki stopień ochrony
obudowy IP66
Zewnętrzne otwory, dla
montażu na obiekcie
Wybór rodzaju przepustu
kablowego, zależnie od
wielkości kabla
Szeroka gama przyłączy
procesowych i materiałów
zwilżanych, mających
kontakt z procesem
Duża sprężyna dla
łatwej i dokładnej nastawy
MD...P-P
Presostaty ciśnienia
Presostaty ciśnienia,
wysoka przeciążalność
Zakresy nastaw:
od 0,067...0,213bar
do 5...25bar
Przyłącza procesowe:
1/4”BSP, 1/4”NPT
Zakresy nastaw:
od 0,067...0,213bar
do 5...25bar
Przeciążalność 70bar
1/4”BSP, 1/4”NPT
MD7...P-L.H
MD...A
pneumatyczny
przyłącza kołnierzowe
Zakresy nastaw:
od 0,067...0,213bar
do 5...25bar
Zakresy nastaw:
od 0,1...1bar
do 7...200bar
1/4”BSP, 1/4”NPT
DN25, DN50
MD...P-HB
MD...P-H3
mieszkowy
Presostaty ciśnienia, z
powiększonym otworem
Zakresy nastaw:
od 0,1...1bar
do 10...100bar
Zakresy nastaw:
od 0,1...1bar
do 5...25bar
1/4”BSP, 1/4”NPT
1”BSP
Opcjonalnie z czołową
membraną
MD...P-L
MD...P-CL
niskie ciśnienie
niskie ciśnienie
Zakresy nastaw:
od 1,5...15mbar
do 50...350mbar
Zakresy nastaw:
od -15…+15mbar
do -25…+25mbar
1/4”BSP, 1/4”NPT
1/4”BSP, 1/4”NPT
MD...P-0
MD...P-H
aplikacje hydrauliczne,
element tłokowy
aplikacje hydrauliczne,
element membranowy
Zakresy nastaw:
od 5...40bar
do 100...400bar
Zakresy nastaw:
od 0,5...10bar
do 40...400bar
1/4”BSP, 1/4”NPT
1/4”BSP, 1/4”NPT
MD...P-L.H
MD...D-D
Presostaty różnicy
ciśnień
ciśnień, wysoka
przeciążalność
Zakresy nastaw:
od 0,1...1bar
do 0,2...3,6bar
1/4”BSP, 1/4”NPT
Zakresy nastaw:
od 0,1...1bar
do 5...25bar
1/4”BSP, 1/4”NPT
MD...D-P
MD...D-L
ciśnień, wysoka
przeciążalność
ciśnień, niskie zakresy
Zakresy nastaw:
od 0,1...1bar
do 0,2...3,6bar
Zakresy nastaw:
od 1,5...15mbar
do 50...350mbar
1/4”BSP, 1/4”NPT
1/4”BSP, 1/4”NPT
MD...D-M
FP8
ciśnień, niskie zakresy,
wysoka przeciążalność
ciśnień, ultra niskie
zakresy
Zakresy nastaw:
od 5...25mbar
do 50...350mbar
Zakresy nastaw:
od 20...200Pa
do 1000...4000Pa
1/4”BSP, 1/4”NPT
1/8”BSP
MD...C
MD...V
zakresy mieszane
Presostaty dla próżni
Zakresy nastaw:
od -1…+1bar
do -1….+3,6bar
1/4”BSP, 1/4”NPT
Zakresy nastaw:
od -0,9...0bar
(760...100mmHg)
1/4”BSP, 1/4”NPT
DS...P-L.H
MDT
dwa niezależne wyjścia
i nastawy progów
Termostaty ze zdalnym
czujnikiem i kapilarą 2m
Zakresy nastaw:
od 0,067...0,213bar
do 7...200bar
1/4”BSP, 1/4”NPT
Zakresy nastaw:
od 25...90oC
do 120...215oC
3/8”BSP, 3/8”NPT,
1/2”NPT
MD...D-H
Opcje mikroprzełączników
Obciążalność AC
Kod
Opis
Obciążalność DC
Prąd (A)
Napięcie
Prąd (A)
Napięcie
Obc. rezyst. Obc. indukc.
VAC
Obc. rezyst. Obc. indukc.
VDC
A1
Ogólnego przeznaczenia
15
---
125/250/480
---
---
---
A2
Hermetycznie zamknięte dla środowisk korozyjnych
4
2
115
4
2
28
A3
Styki pozłacane do zastosowań niskonapięciowych
1
---
125
---
---
---
A4
Konfiguracja DPDT
10
---
125 / 250
0,3 / 0,15
---
125 / 250
A5
Dla wysokich obciążeń DC
---
---
---
10 / 3
7,5 / 2
125 / 250
A6
Element z regulowaną histerezą
15
---
125 / 250
1
---
24
A7
Konfiguracja 2xSPDT
5
---
250
5
3
28
A8
5
---
250
5
3
28
A9
5
---
125 / 250
---
---
---
B2
2SPDT hermetycznie zamknięte
4
2
115
4
2
28
B3
2SPDT styki pozłacane do zastos. niskonapięciowych
1
---
125
1
0,5
30
B4
2SPDT hermetycznie zamknięte
---
---
---
1
0,25
28
B5
SPDT hermetycznie zamknięte, styki pozłacane
---
---
---
1
0,25
28
B6
2SPDT hermetycznie zamknięte, styki pozłacane
---
---
---
1
0,25
28
B7
Konfiguracja 2SPDT
15
---
125 / 250
---
---
---
B9
Konfiguracja 2SPDT dla nastawy
5
---
125 / 250
---
---
---
Najwyższą jakość naszych sygnalizatorów ciśnienia, różnicy ciśnień i temperatury potwierdzają uzyskane aprobaty i zatwierdzenia
m.in. ATEX i IECEx (dla serii FC), NPCL (Energia Jądrowa), KLPL, AVANT (Energia Odnawialna i Elektrownie), MECON, CCOE, NSIC;
umożliwiając ich montaż w wielu niezliczonych, wymagających najwyższej sprawności przyrządów aplikacjach.
Dodatkowo potwierdzeniem wysokiej jakości naszych sygnalizatorów jest 24 miesięczna gwarancja producenta; na życzenie klienta
certyfikat materiałowy, certyfikat kalibracji przyrządu oraz pozytywne opinie z zastosowania naszych przyrządów w wielu aplikacjach w
Energetyce, Hutnictwie, Przemyśle Chemicznym i Petrochemicznym, Spożywczym, Rafineriach, Gazowniach i wielu innych.
Poniższa tabela zawiera standardowe modele mikroprzełączników i ich wartości obciążalności elektrycznej, które mogą być
dostarczone z większością sygnalizatorów serii MD i FC. Niektóre z nich mogą być też dostarczone z sygnalizatorami serii MZ.
Sprawdź dostępność wybranego mikroprzełącznika w wymaganym sygnalizatorze wg jego karty katalogowej, w przypadku jeśli brak
danego mikroprzełącznika w kodzie wybranego przyrządu - proszę o kontakt w celu ustalenia możliwości jego montażu.
Dodatkowo, w przypadku jeśli nie ma poniżej mikroprzełącznika spełniającego określone przez Państwa wymagania, prosimy o
kontakt z nami z podaniem wymagań (prąd, napięcie itp.) w celu zaproponowania najlepszego rozwiązania.
