Instrukcja użytkowania okna FTP-V Electro, FTU

Instrukcja użytkowania okna FTP-V Electro, FTU

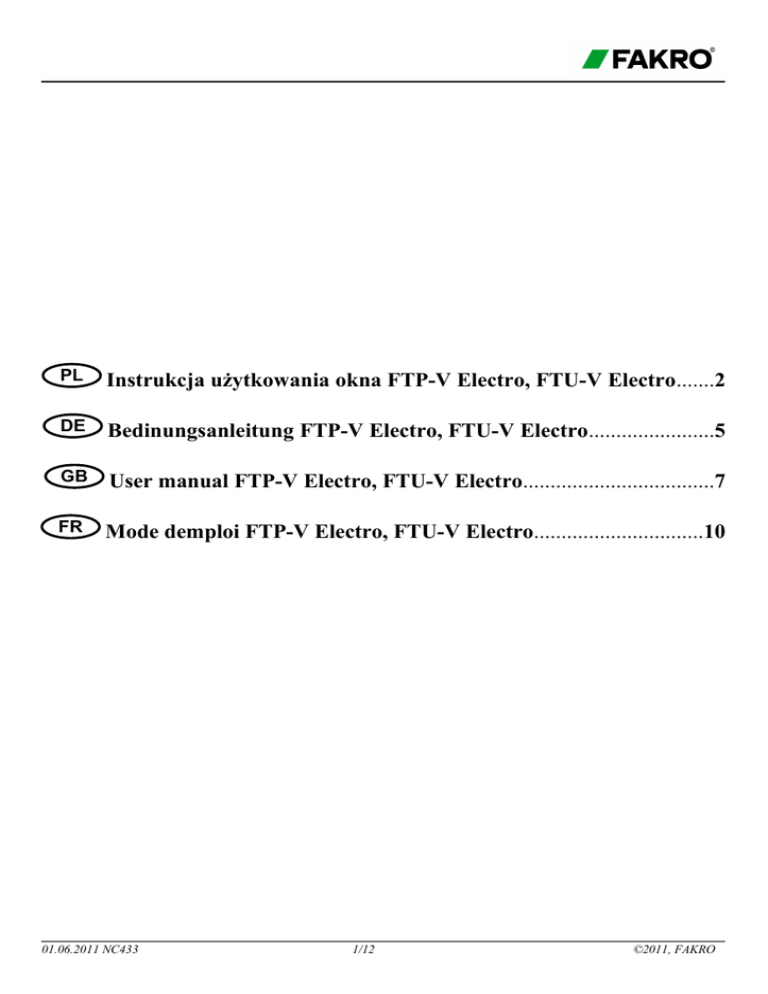

PL
Instrukcja użytkowania okna FTP-V Electro, FTU-V Electro.......2
DE
Bedinungsanleitung FTP-V Electro, FTU-V Electro.......................5
GB
User manual FTP-V Electro, FTU-V Electro...................................7
FR
Mode demploi FTP-V Electro, FTU-V Electro...............................10
01.06.2011 NC433
1/12
©2011, FAKRO
1
Aby zapobiec występowaniu w okresach zimowych kondensacji pary
wodnej na oknie należy prawidłowo wykonać szpalety okna i
umieścić źródło ciepła bezpośrednio pod oknem.
2
Dzięki zastosowaniu nawiewnika możliwa jest automatyczna wymiana
powietrza z otoczeniem pod wpływem różnicy ciśnień. Jest to możliwe jeśli
wentylacja grawitacyjna w pomieszczeniu działa prawidłowo. Możliwa jest
ręczna regulacja otwarcia nawiewnika.
3 Operowanie oknem za pomocą siłownika pozwala na zwiększenie
wentylacji w pomieszczeniu.
4 W przypadku pomieszczeń, w których nie funkcjonuje dobrze wentylacja
poprzez przewody wentylacyjne należy przewietrzać pomieszczenie przez
pełne otwarcie okna.
5 Przekręcając klamkę o 90 stopni odblokowujemy okno i mamy możliwość
ręcznego obrotu skrzydła o 180 stopni.
6 Dzięki odpowiedniej blokadzie istnieje możliwość bezpiecznego mycia
strony zewnętrznej pakietu szybowego skrzydła.
7 Aby jak najdłużej cieszyć się bezawaryjnym użytkowaniem okien, zaleca
się co pewien czas wykonywanie profilaktycznych prac porządkowych:
•
w celu poprawnego działania detektora deszczu - czyszczenie jego
powierzchni;
•
usuwanie z kołnierza liści i innych zanieczyszczeń przynajmniej raz
do roku, aby zapewnić prawidłowy spływ wody deszczowej;
•
na obszarach z dużymi opadami śniegu, zalegający przez długi czas
opad należy usuwać. Pozwala to ograniczyć zagrożenie zamarzania
topniejącego śniegu na dolnym elemencie okna.
8 Zaleca się okresowe smarowanie zawiasów w celu ich poprawnego
działania.
9 W przypadku okien drewnianych malowanych ekologicznym bezbarwnym
lakierem akrylowym zaleca się ponowne malowanie w zależności od
eksploatacji co 3 – 5 lat.
10 Fabrycznie pilot jest zaprogramowany na pierwszym kanale. Pilot ZRC
komunikuje się z oknem za pomocą podczerwieni. W celu niezawodnego
sterowania oknem pilot należy kierować w stronę okna przy nadawaniu
sygnału. Istnieje możliwość zmiany zaprogramowanego kanału. W tym celu
należy odnieść się do instrukcji centralki ZTC3iw.
11 Kierując nadajnik w stronę okna naciśnij odpowiedni klawisz aby
operować oknem FTP-V Electro.
12 Kierując nadajnik w stronę okna naciśnij odpowiedni klawisz aby operować
01.06.2011 NC433
2/12
©2011, FAKRO
roletą ARZ-E.
13 Kierując nadajnik w stronę okna naciśnij odpowiedni klawisz aby operować
dodatkiem wewnętrznym ARF-E lub ARP-E lub AJP-E.
14 W celu podłączenia rolety zewnętrznej ARZ-E należy odkręcić górną
osłonę trapezową okna. Znajduje się tam również gniazdo do podłączenia
czujnika deszczu.
15 W oknie FTP-V Electro wyprowadzono w ościeżnicy przewody na 24VDC
umożliwiające zasilanie akcesoriów elektrycznych wewnętrznych ARF-E
lub ARP-E lub AJP-E.
16 Przykładowe podłączenie elektryczne czterech okien FTP-V Electro w
jedną sieć. Takie podłączenie pozwala na obsługę do 12 odbiorników za
pomocą jednego sterownika (klawiatura ZKC, pilot ZRC). Jeden czujnik
wiatru ZWD może zamykać wszystkie okna jednocześnie. Okno FTP-V
Electro zawiera w standardzie detektor deszczu.
17 W oknach o szerokości powyżej 66cm zasilacz umieszczony jest wewnątrz
ościeżnicy okna wraz z siłownikiem pod aluminiową blendą.
18 W oknach o szerokości mniejszej od 66cm zasilacz znajduje się poza
oknem.
19 Okna podłączone w jedną sieć należy zaprogramować według potrzeb. W
tym celu należy dostać się do centralki programującej ZTC3iw demontując
blendę aluminiową. Wykręcamy od strony zewnętrznej dwa wkręty
mocujące aluminiową blendę.
20 Demontujemy blendę osłaniającą centralkę oraz siłownik.
21 Na centralce znajduje się przycisk „P” w celu programowania centralki
ZTC3iw. Należy odnieść się do instrukcji ZTC3iw.
22 Podłączenie elektryczne czterech okien FTP-V Electro polega na
odpowiednim podłączeniu ich centralek ZTC3iw. W celu przejścia
przewodu elektrycznego z centralki do centralki należy wykonać otwór
odpowiedni do przekroju zastosowanego przewodu w bocznym elemencie
plastikowym blendy.
23 Przykładowe podłączenie systemu trzech okien FTP-V Electro w
domu/mieszkaniu. W każdym z trzech pomieszczeń zamontowano okno
FTP-V Electro. Doprowadzono do nich zasilanie 230VAC. Okna
podłączono w jedną sieć. Do jednego z okien podłączono czujnik wiatru
ZWD. Czujniki deszczu są już zainstalowane fabrycznie w każdym oknie
FTP-V Electro. Do każdego okna podłączono klawiaturę ZKC
umożliwiającą sterowanie okna i akcesoriów zamontowanych na tym oknie.
Zaletą klawiatury jest to, że jest ona przymocowana do ściany i zasilana z
centralki co pozwala na obsługę okien nawet jeśli zgubimy pilota lub
01.06.2011 NC433
3/12
©2011, FAKRO
wyczerpią się w nim baterie. W każdym pomieszczeniu znajduje się pilot do
obsługi okien i akcesoriów w celu podniesienia komfortu użytkownika.
Dodatkowo przy drzwiach wyjściowych umieszczono klawiaturę i pilota do
obsługi jednoczesnej okien. Jest to wygodna funkcja używana szczególnie
przy wychodzeniu z domu jeśli chcemy zamknąć wszystkie okna
jednocześnie lub przy wchodzeniu do domu jeśli wszystkie okna chcemy
otworzyć jednocześnie.
01.06.2011 NC433
4/12
©2011, FAKRO
1
2
3
4
5
6
7
8
9
10
11
12
13
Um Kondenswasserauftreten auf dem Fenster im Winter zu minimieren,
muss das Innenfutter ordnungsgemäß eingebaut werden und Heizkörper
direkt unter dem Fenster platziert werden.
Dank der automatischen Dauerlüftung V40P ist ein automatischer
Luftwechsel mit Umgebung auf Grund von Druckunterschied möglich. Die
Voraussetzung dafür ist eine richtig funktionierende Schwerkraftlüftung.
Die Luftzufuhr kann auch händisch stufenlos eingestellt werden.
Die
Bedienung
mit
dem
Kettenantrieb
erhöht
die
Luftaustauschmöglichkeiten.
In den Räumen mit fehlerhaft funktionierender Lüftung muss durch
Fensteröffnen gelüftet werden.
Wenn der Griff um 90 Grad gedreht wird, wird das Fenster entsperrt und
der Fensterflügel kann um 180 Grad gedreht werden.
Die Außenscheibe kann in Putzstellung arretiert werden, wodurch
Scheibenputzen sicherer ist.
Um die einwandfreie Fensterfunktion zu gewährleisten, werden folgende
Wartungsarbeiten empfohlen:
•
Die Reinigung der Regensensoroberfläche,
•
Mindestens einmal im Jahr muss der Eindeckrahmen gereinigt werden,
so dass das Regenwasser ungehindert abfliessen kann.
•
In schneereichen Gebieten muss der länger liegende Schnee vom Dach
entfernt werden. Dadurch kann der schmelzende Schnee an der
Fensterunterkante nicht frieren.
Die Beschläge müssen regelmäßig nachgefettet werden.
Die Holzfenster in Kiefer natur sollen nutzungsabhängig alle 3-5 Jahre
lackiert werden.
Die Fernbedienung ist werksseitig auf Kanal 1 eingestellt. Die
Fernbedienung ZRC kommuniziert mit dem Fenster über Infrarot. Um die
optimale Reichweite zu erreichen, muss die Fernbedienung direkt auf die
Fensterunterkante gerichtet werden. Es ist möglich, die Kanalzuordnung zu
ändern. Diesbezüglich muss man die Anleitung der Steuerzentrale ZTC3iw
beachten.
Um das Fenster FTP-V Electro zu steuern, muss man die entsprechende
Taste drücken und die Fernbedienung auf das Fenster richten.
Um den Außenrollladen zu steuern muss man die entsprechende Taste
drücken und die Fernbedienung aufs Fenster richten.
Um die Fakro Produkte AJP-E, ARP-E, AJP-E zu steuern muss man die
entsprechende Taste drücken und die Fernbedienung aufs Fenster zu
richten.
01.06.2011 NC433
5/12
©2011, FAKRO
14 Um den Rollladen
ARZ-E anzuschliessen, muss man die oberen
Fensterabdeckbleche entfernen.
15 FTP-V Electro hat vorgefertige Anschlüsse für Kabelanschluß ARF-E lub
ARP-E lub AJP-E.
16 Es ist möglich die Fenster FTP-V Electro zu einem Netz zuzuordnen. Mit
dieser Lösung kann man bis 12 Produkte mit einer Fernbedienung steuern.
Ein Windsensor kann viele Fenster ansteuern.
17 Bei Fensterbreite 78 cm und mehr befindet sich das Netzgerät innerhalb des
Fensters.
18 Bei Fensterbreite 66cm und unter befindet sich das Netzgerät außerhalb
vom Fenster.
19 Für die Programmierung oder Netzarbeit muss man die Aluminiumschiene
abbauen. Die Aluminiumschiene wird seitlich mit je 1 Schraube befestigt.
20 Nach dem Abschrauben kann man die Schiene abnehmen.
21 Das Programmieren erfolg mit „P” Taste, die sich auf der Steuerzentrale
ZTC3iw befindet. Die Programmierhinweise sind in der ZTC3iw Anleitung
enthalten.
22 Das Zusammenschliessen der 4 FTP-V Electro Fenster erfolgt durch
Verbindung der Steuerzentralen ZTC3iw. Die Kabeldurchführung muss im
seitlichen linken (raumseitig) Kunststoffhalterung durchgeführt werden. Die
Öffnung muss an Kabelquerschnitt angepasst werden.
23 Beispiel für Anschluss von 3 Fenstern FTP-V Electro in einer Wohnung. In
jedem Raum wird ein FTP-V Electro eingebaut. Zu den Fenstern wurde
230V Kabel geführt. Die Fenster wurden zu einem Netz verbunden. An ein
Fenster wurde ein Windmelder ZWD angeschlossen. Die Anschlüsse für
den Regensensor sind in jedem Fenster FTP-V Electro vormontiert. Zu
jedem Fenster wurde die Tastatur ZKC angeschlossen, die das Ansteuern
des Fensters und Zubehörs ermöglicht. Die Tastatur wird an der Wand
befestigt und wird über Steuerzentrale mit Strom versorgt. Man kann sie
verwenden, wenn die Fernbedienung verloren geht oder die Batterien
verbraucht sind. Um den Wohnkomfort zu erhöhen, befindet sich in jedem
Raum eine Fernbedienung für die Rollos und Fenster. Zusätzlich wurde bei
Eingangstüren eine Wandtastatur und Fernbedienung platziert, um die
Fenster gruppenweise zu bedienen. Die Funktion ist nützlich, wenn man das
Haus verläßt und alle Fenster geschlossen oder geöffnet werden sollen.
01.06.2011 NC433
6/12
©2011, FAKRO
1
2
3
4
5
6
7
8
9
10
11
12
13
In order to prevent water vapour condensation from appearing on the
window in the winter, it is necessary to properly fit window lining and
place a heat source directly under the window.
Thanks to the application of an air inlet, there is possible automatic
exchange of air under the influence of pressure differences. It is possible if
the gravitational ventilation in the room works correctly. The air inlet
opening can be manually adjusted.
Window operation by means of a remote control allows increased
ventilation in the room.
In case of the rooms where there is insufficient ventilation through
ventilation ducts, it is necessary to promote ventilation by full window
opening.
By turning the handle 90 degrees, the window is unlocked, making it
possible to rotate the sash through 180 degrees.
Thanks to a special lock, it is possible to safely wash the external glazing
surface.
In order to enjoy long and trouble-free window operation, it is
recommended to perform periodic maintenance work:
•
To ensure correct rain sensor functioning – clean sensor surface;
•
To ensure effective rainwater drainage, remove leaves and other grime
from the flashing at least once a year;
•
In the areas receiving large snowfall, accumulated snow should be
removed. This helps to reduce the risk of water from melting snow
freezing on the lower window element.
It is recommended to periodically lubricate the hinges to ensure their correct
functioning.
In case of timber windows coated with eco-friendly clear acrylic lacquer, it
is recommended to repaint them every 3-5 years depending on the
conditions of use.
The remote control is pre-programmed on the first channel. ZRC remote
control communicates with a roof window by means of infra-red waves. For
reliable window operation, when sending a signal it is necessary to to direct
the remote control towards the window. It is possible to change the preprogrammed channel, refer to ZTCiw manual for more details.
Directing the controller towards the window, press the right button in order
to operate FTP-V Electro window.
Directing the controller towards the window, press the right button to
operate ARZ-E roller shutter
Directing the controller towards the window, press the right to operate
01.06.2011 NC433
7/12
©2011, FAKRO
ARF-E or ARP-E or AJP-E internal accessories.
14 In order to connect ARZ-E external roller shutter, unscrew the upper
trapezium window cover. The rain sensor connection socket is also to
located there.
15 FTP-V Electro windows provide 24VDC wiring built into frame for ARF-E
or ARP-E or AJP-E internal accessories.
16 Model electrical connection of four FTP-V Electro windows into one
network. Such connection makes it possible to operate up to 12 actuators
with the use of one remote control (ZKC keyboard, ZRC remote control). A
single ZWD wind sensor can close all windows simultaneously. The FTP-V
Electro window is equipped with a rain sensor as standard.
17 In windows more than 66cm wide, the power supply unit is situated inside
the window frame, concealed under an aluminium cover along with motor.
18 In widows narrower than 66cm, the power supply unit is installed outside
the window.
19 Windows connected into one network should be programmed according to
customer requirements. To achieve that, it is necessary to access ZTC3iw
programming control unit by dismantling the aluminum cover. Undo two
screws holding the aluminium cover from the outside.
20 Remove the cover protecting the control unit and actuator.
21 On the control unit, there is “P” button used for programming ZTC3iw
control unit. Refer to ZTC3iw manual.
22 Electrical connection of four FTP-V Electro windows consists in proper
connecting their ZTC3iw control units. To connect control units with a
cable, it is necessary to make an opening in the side plastic element of the
cover which is appropriate in size for the section area of the cable used.
23 Model system connection of three FTP-V Electro in a house/ apartment. In
each of the three rooms, there have been installed FTP-V Electro windows.
230V AC power supply was connected to them. The windows were
connected into one network. One of the windows was connected with ZWD
wind sensor. Rain sensors are factory pre-installed in every FTP-V Electro
window. Every window was connected with ZKC keyboard enabling
control of the window and its accessories. The advantage of the keyboard is
the fact that it is attached to the wall and powered from the control unit
which make it possible to control the window even when the remote control
is lost or its batteries discharged. In every room, there is a remote control
for operating windows and accessories in order to assure increased usage
comfort. Additionally, by the exit door there can be found keyboard and
remote control for simultaneous window control. This is a very convenient
01.06.2011 NC433
8/12
©2011, FAKRO
function used mainly when leaving the house to close all windows
simultaneously or when coming inside to open all windows at the same
time.
01.06.2011 NC433
9/12
©2011, FAKRO
1
2
3
4
5
6
7
8
9
10
11
12
13
Afin d’éviter la condensation de la vapeur d’eau sur les vitres en hiver, il
faut faire soigneusement leur finition et installer la source de chaleur
directement au – dessous de la fenêtre.
Grâce à l’utilisation de l’entrée d’air la ventilation d’air est assurée de façon
automatique avec la différence des pressions. Cela est possible si la
ventilation de gravitation fonctionne proprement. La régulation manuelle de
l’entrée d’air est disponible.
Le servomoteur permet d’augmenter la ventilation dans la pièce.
Dans les pièces où la ventilation ne fonctionne pas proprement à travers les
conduits de ventilation, il faut les aérer par une ouverture complète de la
fenêtre.
Une fois la poignée tournée de 90°, la fenêtre est déverrouillée et il est
possible de faire une rotation de l’ouvrant de 180°.
Grâce à un blocage spéciale, il est facile de nettoyer la vitre extérieure de
manière plus sécurisée.
Afin d’utiliser les fenêtres sans problème pendant une longue période, il est
conseillé de les maintenir régulièrement:
•
afin d’assurer un bon fonctionnement du détecteur de pluie – nettoyer
sa surface;
•
afin d’assurer une bonne éconduite de l’eau pluviale, enlever les feuilles
mortes et les autres déchets au moins une fois par an;
•
afin de limiter le risque du verglas sur les éléments inférieurs des
fenêtres – enlever la neige qui persiste.
Afin d’assurer un bon fonctionnement de la quincaillerie, il est conseillé de
graisser ses éléments régulièrement.
Dans le cas des fenêtres en bois avec une couche de vernis acrylique,
écologique et transparent, il est conseillé de renouveler la peinture tous les
3 – 5 ans.
La commande est programmée d’usine sur la première chaîne. La
commande ZRC communique avec la fenêtre à l’aide des rayons
infrarouges. Afin d’assurer un bon fonctionnement de la fenêtre, la
commande devrait être dirigée vers sa direction lors d’émission du signal. Il
est possible de modifier la chaîne programmée. Pour le faire il faut
consulter l’instruction de la centrale ZTC3iw.
Afin de manier la fenêtre FTP – V Electro, il faut diriger l’émetteur vers la
fenêtre en appuyant le bouton correspondant.
Afin de manier le store ARZ - E, il faut diriger l’émetteur vers la fenêtre en
appuyant le bouton correspondant.
Afin de manier l’accesoire d’intérieur ARF – E, ARP – E ou AJP - E, il faut
01.06.2011 NC433
10/12
©2011, FAKRO
diriger l’émetteur vers la fenêtre en appuyant le bouton correspondant.
14 Afin de brancher le volet extérieur ARZ – E, il faut dévisser le capot
supérieur en trapèze de la fenêtre. Le branchement du détecteur de pluie se
trouve dans le même endroit.
15 La fenêtre FTP-V Electro possède des câbles 24VDC installés dans le
dormant afin d’alimenter les accesoires électrique d’intérieur ARF-E, ARPE ou AJP-E.
16 L’exemple du branchement de quatre fenêtres FTP-V Electro en un seul
réseau. Ce branchement permet de commander 12 récepteurs à l’aide d’un
seul combinateur (le clavier ZKC, la commande ZRC). Un seul détecteur de
vent ZWD peut fermer toutes les fenêtres en même temps. La fenêtre FTPV Electro est équipée dans sa version standard le détecteur de pluie.
17 Dans le cas des fenêtres dont la largeur dépasse 66cm, l’alimentation se
trouve à l’intérieur du dormant de la fenêtre avec le servomoteur installé
sous un capot en aluminium.
18 Dans le cas des fenêtres dont la largeur ne dépasse pas 66cm, l’alimentation
se trouve au dehors de la fenêtre.
19 Les fenêtres branchées dans le même réseau devraient être programmées
selon les besoins des utilisateurs. Pour le faire il faut accéder à la centrale
de programmation ZTC3iw en démontant le capot en aluminium. Il faut
dévisser de l’extérieur deux vis qui fixent la capot en aluminium.
20 Il faut démonter le capot qui protège la centrale et le servomoteur.
21 La centrale comprend le bouton „P” qui sert à programmer la centrale
ZTC3iw. Il faut consulter l’instruction ZTC3iw.
22 Afin de brancher les quatre fenêtres FTP-V Elektro, il faut programmer
leurs centrales ZTC3iw. Afin de passer d’un câble électrique d’une centrale
à l’autre, il faut faire une ouverture qui correspond au profil du câble utilisé
dans l’élément latérale du capot en plastique.
23 L’exemple du branchement du système de trois fenêtres FTP-V Electro dans
une maison/ appartement. Dans chacune de trois pièces une FTP-V Elektro
avait été installée. Elles reçoivent une alimentation de 230VAC. Les
fenêtres sont branchées dans un seul réseau. Une des fenêtres est équipée en
un détecteur de vent ZWD. Les détecteurs de pluie sont déjà instalés
d’usine dans chaque fenêtre FTP-V Electro. Chaque fenêtre est branchée au
clavier ZKC qui permet de manier la fenêtre et les accesoires qui y sont
installés. L’avantage du clavier réside dans le fait qu’il est fixé au mur et
alimenté par la centrale ce qui permet de commander les fenêtres même si la
commande avait été égarée ou les batteries épuisées. Chaque pièce possède
une commande pour manier les fenêtres et les accessoires afin d’augmenter
01.06.2011 NC433
11/12
©2011, FAKRO
leur confort d’utilisation. Le clavier et la commande qui desservent en
même temps toutes les fenêtres avaient été installés en plus près de la porte
d’entrée. C’est une fonction très commode et souvent utilisée lorsque les
habitants quittent la maison et tiennent à fermer toutes les fenêtres ou
lorsqu’ils rentrent et veulent les ouvrir toutes en même temps.
01.06.2011 NC433
12/12
©2011, FAKRO
