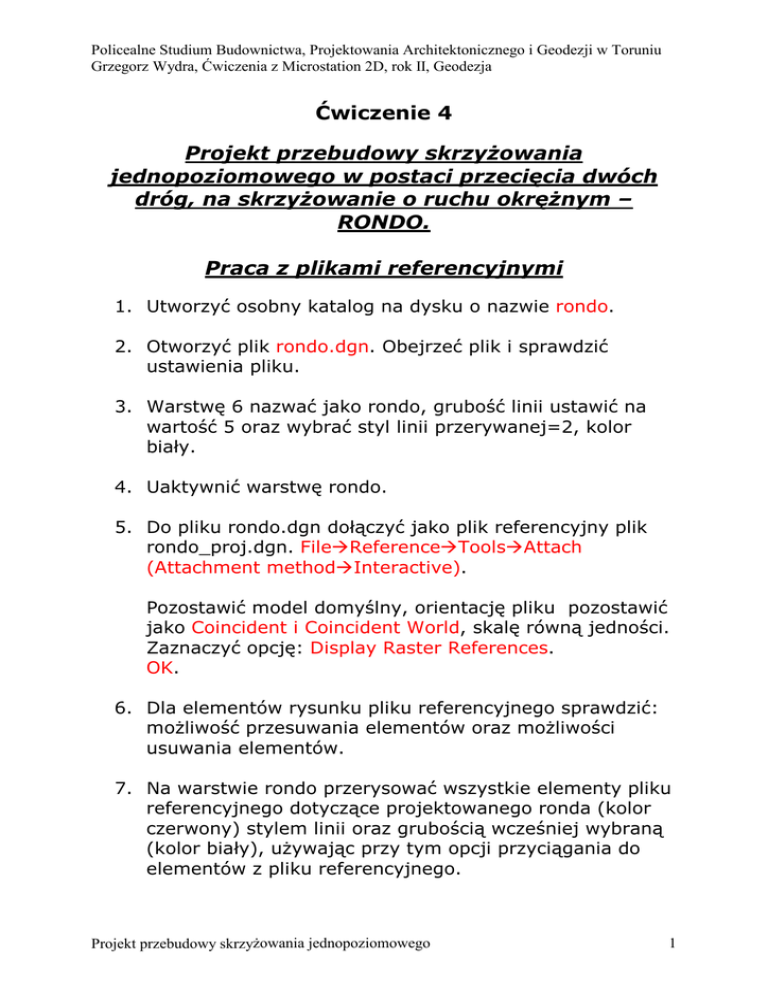

Policealne Studium Budownictwa, Projektowania Architektonicznego i Geodezji w Toruniu
Grzegorz Wydra, Ćwiczenia z Microstation 2D, rok II, Geodezja
Ćwiczenie 4
Projekt przebudowy skrzyŜowania
jednopoziomowego w postaci przecięcia dwóch
dróg, na skrzyŜowanie o ruchu okręŜnym –
RONDO.
Praca z plikami referencyjnymi
1. Utworzyć osobny katalog na dysku o nazwie rondo.
2. Otworzyć plik rondo.dgn. Obejrzeć plik i sprawdzić
ustawienia pliku.
3. Warstwę 6 nazwać jako rondo, grubość linii ustawić na
wartość 5 oraz wybrać styl linii przerywanej=2, kolor
biały.
4. Uaktywnić warstwę rondo.
5. Do pliku rondo.dgn dołączyć jako plik referencyjny plik
rondo_proj.dgn. FileReferenceToolsAttach
(Attachment methodInteractive).
Pozostawić model domyślny, orientację pliku pozostawić
jako Coincident i Coincident World, skalę równą jedności.
Zaznaczyć opcję: Display Raster References.
OK.
6. Dla elementów rysunku pliku referencyjnego sprawdzić:
moŜliwość przesuwania elementów oraz moŜliwości
usuwania elementów.
7. Na warstwie rondo przerysować wszystkie elementy pliku
referencyjnego dotyczące projektowanego ronda (kolor
czerwony) stylem linii oraz grubością wcześniej wybraną
(kolor biały), uŜywając przy tym opcji przyciągania do
elementów z pliku referencyjnego.
Projekt przebudowy skrzyŜowania jednopoziomowego
1
Policealne Studium Budownictwa, Projektowania Architektonicznego i Geodezji w Toruniu
Grzegorz Wydra, Ćwiczenia z Microstation 2D, rok II, Geodezja
8. Odłączyć plik referencyjny od rysunku głównego:
FileReferenceToolsDetach.
9. Usunąć nieistniejące krawędzie skrzyŜowania
jednopoziomowego oraz nieaktualne wysokości punktów
(wyczyścić nieaktualną treść mapy – „zaktualizować”
mapę).
10. Wyłączyć wszystkie warstwy LevelDisplay pozostawiając
warstwę 6 jako aktywną.
11. Zaznaczyć wszystkie przerysowane elementy z pliku
referencyjnego.
12. Zmienić grubość linii dla warstwy rondo na tą, której
uŜyto przy kreśleniu elementów drogi.(Odszukać warstwę
na której wykreślono elementy drogi oraz sprawdzić
atrybuty linii uŜywając opcji Element Information).
13. Przy aktywnej warstwie rondo sprawdzić zawartość
poszczególnych warstw dla pliku. Jak prowadzona jest
mapa?
14. Czy mapa posiadając opisane wysokości punktów oraz
warstwice jest cyfrową mapą 2D czy 3D?
15. Mapa do sprawdzenia ma być powiększona w zakresie
ramki (Fit View) oraz odpowiednio uzupełniona i
zaktualizowana.
Przygotowanie danych numerycznych, które
posłuŜą do wyniesienia projektu w teren.
16. Utworzyć pusty plik tekstowy o nazwie punkty i zapisać
na dysku w katalogu rondo.
17. Otworzyć plik rondo_proj.dgn.
18. Powiększyc plik opcją Fit View.
Projekt przebudowy skrzyŜowania jednopoziomowego
2
Policealne Studium Budownictwa, Projektowania Architektonicznego i Geodezji w Toruniu
Grzegorz Wydra, Ćwiczenia z Microstation 2D, rok II, Geodezja
19. Otworzyć paletę Importu i Exportu współrzędnych:
ToolsAnnotation XYZ Text.
20. Opcja Export CoordinatesBrowse. Wybrać plik Punkty z
katalogu Rondo.
21. Opcja Order ustawić kolejność zapisu kolumnowego na
YXZ, co spowoduje, Ŝe kolejność w pliku tekstowym
będzie następująca XYZ (zamiana osi układu
współrzędnych). Format: Master, Accuracy – dwa miejsca
po przecinku, Separator – Spacja, View – 1, Zaznaczyć
numerację punktów od numeru 1.
22. Ustawić wielkość czcionki dla numerów punktów na 1 (dla
szerokości i wysokości).
23. Wybrać opcję ogrodzenie (Fence type: Block; Fence
Mode: Inside) i zaznaczyć cały rysunek.
24. Export coordinatesFence (program eksportuje
współrzędne wszystkich punktów zawartych w
ogrodzeniu).
25. Dyskusja.
26. Export coordinatesSingle (program eksportuje
współrzędne początku i końca wybranej przez nas
linii).Poszczególne punkty eksportujemy z opcją dodania
do pliku (Appendix existing file).
27. Wyeksportować do pliku tekstowego punkty od 1 do 27
oraz od 79 do 84 (zgodnie ze szkicem).
28. Plik tekstowy punkty jako gotowy plik, który w dalszej
części posłuŜy do wgrania współrzędnych punktów do
instrumentu, w celu ich późniejszego wytyczenia w
terenie (plik tyczenia). Plik ma być przygotowany do
sprawdzenia.
29. c.d.n.☺
