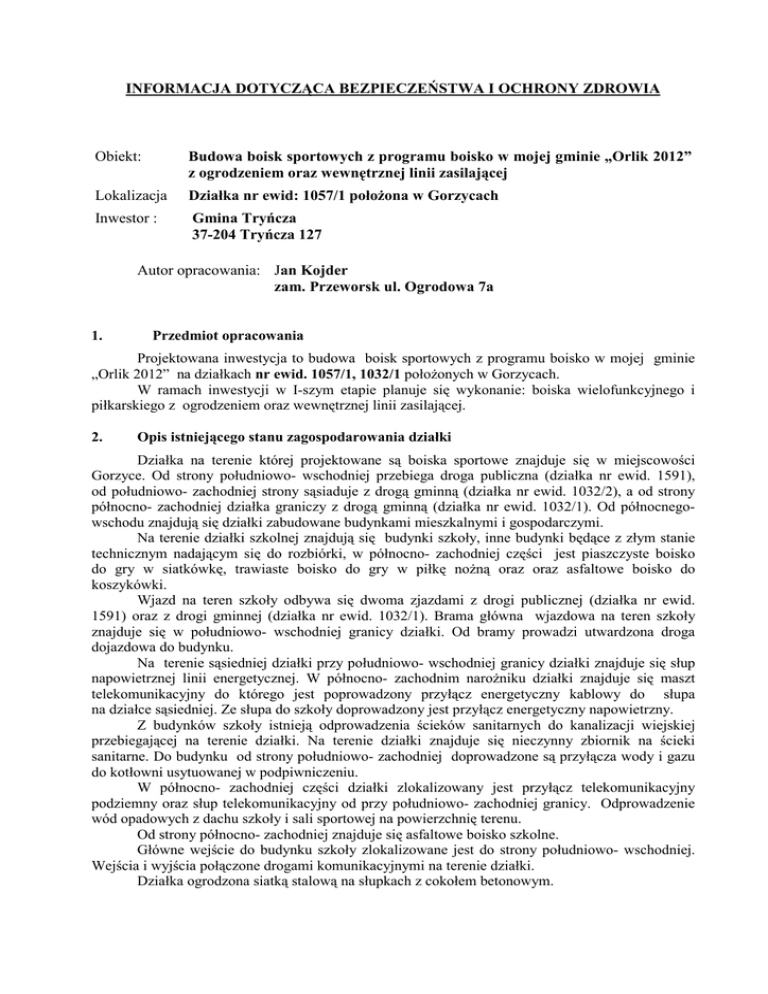

INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
Obiekt:
Budowa boisk sportowych z programu boisko w mojej gminie „Orlik 2012”
z ogrodzeniem oraz wewnętrznej linii zasilającej
Lokalizacja
Działka nr ewid: 1057/1 połoŜona w Gorzycach
Inwestor :
Gmina Tryńcza
37-204 Tryńcza 127
Autor opracowania: Jan Kojder
zam. Przeworsk ul. Ogrodowa 7a
1.
Przedmiot opracowania
Projektowana inwestycja to budowa boisk sportowych z programu boisko w mojej gminie
„Orlik 2012” na działkach nr ewid. 1057/1, 1032/1 połoŜonych w Gorzycach.
W ramach inwestycji w I-szym etapie planuje się wykonanie: boiska wielofunkcyjnego i
piłkarskiego z ogrodzeniem oraz wewnętrznej linii zasilającej.
2.
Opis istniejącego stanu zagospodarowania działki
Działka na terenie której projektowane są boiska sportowe znajduje się w miejscowości
Gorzyce. Od strony południowo- wschodniej przebiega droga publiczna (działka nr ewid. 1591),
od południowo- zachodniej strony sąsiaduje z drogą gminną (działka nr ewid. 1032/2), a od strony
północno- zachodniej działka graniczy z drogą gminną (działka nr ewid. 1032/1). Od północnegowschodu znajdują się działki zabudowane budynkami mieszkalnymi i gospodarczymi.
Na terenie działki szkolnej znajdują się budynki szkoły, inne budynki będące z złym stanie
technicznym nadającym się do rozbiórki, w północno- zachodniej części jest piaszczyste boisko
do gry w siatkówkę, trawiaste boisko do gry w piłkę noŜną oraz oraz asfaltowe boisko do
koszykówki.
Wjazd na teren szkoły odbywa się dwoma zjazdami z drogi publicznej (działka nr ewid.
1591) oraz z drogi gminnej (działka nr ewid. 1032/1). Brama główna wjazdowa na teren szkoły
znajduje się w południowo- wschodniej granicy działki. Od bramy prowadzi utwardzona droga
dojazdowa do budynku.
Na terenie sąsiedniej działki przy południowo- wschodniej granicy działki znajduje się słup
napowietrznej linii energetycznej. W północno- zachodnim naroŜniku działki znajduje się maszt
telekomunikacyjny do którego jest poprowadzony przyłącz energetyczny kablowy do słupa
na działce sąsiedniej. Ze słupa do szkoły doprowadzony jest przyłącz energetyczny napowietrzny.
Z budynków szkoły istnieją odprowadzenia ścieków sanitarnych do kanalizacji wiejskiej
przebiegającej na terenie działki. Na terenie działki znajduje się nieczynny zbiornik na ścieki
sanitarne. Do budynku od strony południowo- zachodniej doprowadzone są przyłącza wody i gazu
do kotłowni usytuowanej w podpiwniczeniu.
W północno- zachodniej części działki zlokalizowany jest przyłącz telekomunikacyjny
podziemny oraz słup telekomunikacyjny od przy południowo- zachodniej granicy. Odprowadzenie
wód opadowych z dachu szkoły i sali sportowej na powierzchnię terenu.
Od strony północno- zachodniej znajduje się asfaltowe boisko szkolne.
Główne wejście do budynku szkoły zlokalizowane jest do strony południowo- wschodniej.
Wejścia i wyjścia połączone drogami komunikacyjnymi na terenie działki.
Działka ogrodzona siatką stalową na słupkach z cokołem betonowym.
3.
Projektowany zakres robót
Projektowane roboty budowlane podczas wykonania boisk, ogrodzenia oraz infrastruktury
technicznej nie stwarzają szczególnie wysokiego ryzyka zagroŜenia bezpieczeństwa i zdrowia ludzi.
Zakres robót dla zamierzenia budowlanego:
Budowa boisk:
•
•
•
•
•
•
•
rozbiórka istniejących nieczynnych zbiorników na ścieki sanitarne
zasypanie i stabilizacja podłoŜa w miejscu po zbiornikach
usunięcie humusu
wykonanie warstw podkładowych
osadzenie tulei do mocowania bramek
wykonanie nawierzchni z trawy syntetycznej oraz nawierzchni poliuretanowej
wykonanie obrzeŜa betonowego
Ogrodzenie:
•
•
•
•
•
•
demontaŜ części istniejącego ogrodzenia, bramy i furtki
wykopy i roboty ziemne
wykonanie fundamentów betonowych pod słupki
osadzenie tulei do mocowani słupków
wykonanie cokołów betonowych
montaŜ słupków, siatek, bram i furtek
Infrastruktura:
•
•
4.
wykopy i roboty ziemne
wykonanie wewnętrznej linii oświetlenia
Wykaz istniejących na działce obiektów budowlanych.
Działka, na której projektuje się lokalizację inwestycji są zabudowane budynkiem szkoły
i innymi budynkami będącymi w złym stanie technicznym nadające się do rozbiórki oraz boisko
asfaltowe do koszykówki, boisko piaskowe do siatkówki, boisko trawiaste od piłki noŜnej.
Przez teren działki przy jej południowo- wschodniej granicy przebiega przyłącz wody, gazu,
elektryczny kablowy do masztu telekomunikacyjnego znajdującego się w północno- zachodnim
naroŜniku działki, kanalizacji sanitarnej i telekomunikacyjny od północno- zachodniej i wschodniej
strony. Na terenie działki znajduje się nieczynny zbiornik na ścieki sanitarne. Na terenie działki
sąsiedniej przy południowo- wschodnim naroŜniku działki znajduje się słup napowietrznej linii
energetycznej. Ze słupa poprowadzony jest przyłącz napowietrzny do budynku szkoły. Przy
południowo- zachodniej granicy zlokalizowany jest słup telekomunikacyjny napowietrzny.
5.
Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŜenie
bezpieczeństwa i zdrowia ludzi.
5.1.Istniejące sieci na terenie działki.
6.
Sposób prowadzenia instruktaŜu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych;
-
ogólny instruktaŜ przed rozpoczęciem poszczególnych zakresów, elementów robót (
Rozporządzenie Ministra Infrastruktury z dnia 6. 02.2003 w sprawie BHP przy
wykonywaniu robót budowlanych : Dz. U nr 47 poz.401
7.
Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach
szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umoŜliwiającą szybką ewakuację na wypadek
poŜaru, awarii i innych zagroŜeń.
7.1 Środki techniczne:
- zabezpieczenie terenu od dostępu osób trzecich (oznakowanie i ogrodzenie taśmami
ostrzegawczymi )
- zabezpieczenia rusztowań
- kaski ochronne, szelki, odzieŜ ochronna dla robotników
- środki gaśnicze
- środki pierwszej pomocy medycznej
Środki techniczne pierwszej pomocy umieścić w wyznaczonym pomieszczeniu
przystosowanym na czas prowadzenia robót na pomieszczenie socjalne lub w budynku
tymczasowym
wykonanym
na
czas
prowadzenia
robót
(barak
składany
z gotowych elementów)
7.2 Środki organizacyjne:
- nadzór kierownika budowy
- informacja o telefonach alarmowych( pogotowia ratunkowego, straŜy poŜarnej,
policji )umieszczona w widocznym miejscu
- tablice informacyjne i ostrzegawcze
- zabezpieczenie terenu od dostępu osób trzecich (oznakowanie i ogrodzenie taśmami
ostrzegawczymi)
Opracował:
