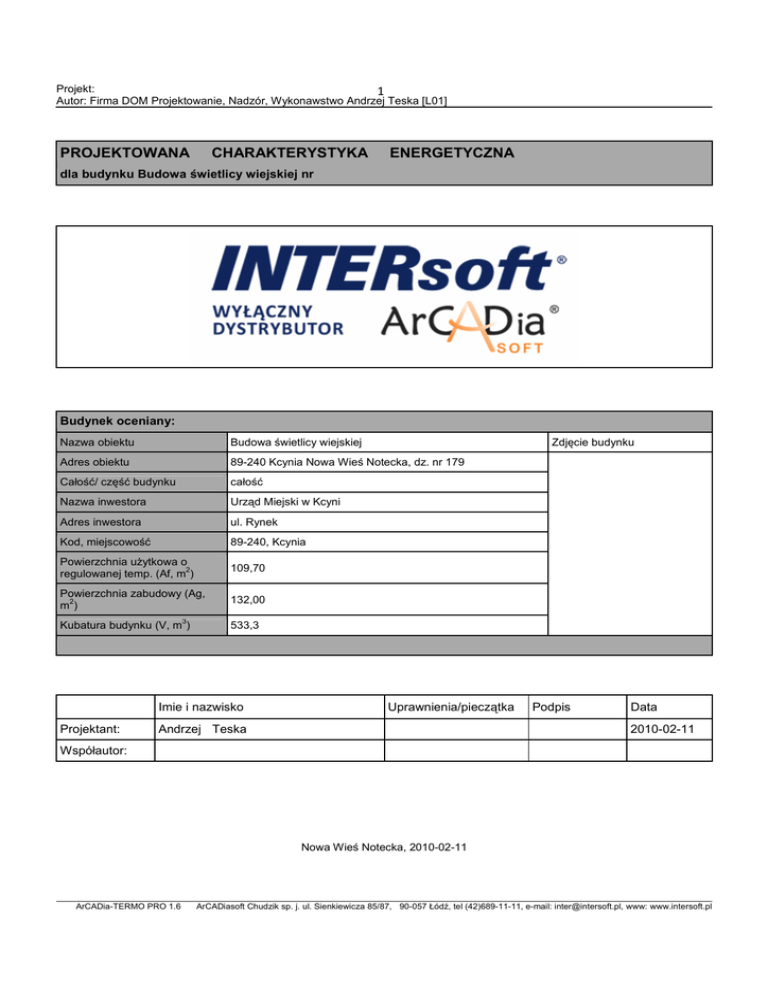

Projekt:
1
Autor: Firma DOM Projektowanie, Nadzór, Wykonawstwo Andrzej Teska [L01]
PROJEKTOWANA
CHARAKTERYSTYKA
ENERGETYCZNA
dla budynku Budowa świetlicy wiejskiej nr
Budynek oceniany:
Nazwa obiektu
Budowa świetlicy wiejskiej
Adres obiektu
89-240 Kcynia Nowa Wieś Notecka, dz. nr 179
Całość/ część budynku
całość
Nazwa inwestora
Urząd Miejski w Kcyni
Adres inwestora
ul. Rynek
Kod, miejscowość
89-240, Kcynia
Powierzchnia uŜytkowa o
2
regulowanej temp. (Af, m )
109,70
Powierzchnia zabudowy (Ag,
2
m)
132,00
3
Kubatura budynku (V, m )
533,3
Imie i nazwisko
Projektant:
Zdjęcie budynku
Uprawnienia/pieczątka
Andrzej Teska
Podpis
Data
2010-02-11
Współautor:
Nowa Wieś Notecka, 2010-02-11
ArCADia-TERMO PRO 1.6
ArCADiasoft Chudzik sp. j. ul. Sienkiewicza 85/87, 90-057 Łódź, tel (42)689-11-11, e-mail: [email protected], www: www.intersoft.pl
Projekt:
2
Spis treści:
1) Tabela zbiorcza przegród budowlanych uŜytych w projekcie
2) Sprawdzenie warunku powierzchni okien
3) Sprawdzenie warunku uniknięcia rozwoju pleśni
4) Tabela zbiorcza sezonowego zapotrzebowania na ciepło QH,nd dla kaŜdej strefy
5) Tabela zbiorcza sezonowego zapotrzebowania na ciepłą wodę QW,nd
6) Tabela zbiorcza sprawności systemu ogrzewania i wentylacji
7) Tabela zbiorcza sprawności systemu przygotowania ciepłej wody
8) Tabela zbiorcza sprawności systemu oświetlenia
9) Tabela zbiorcza wyników energii pierwotnej i końcowej
10) Wyliczenia dla budynku wielofunkcyjnego
11) Sprawdzenie warunków granicznych wg WT.2008
12) Bilans mocy
Projekt:
3
1) Tabela zbiorcza przegród budowlanych uŜytych w projekcie
Parametry przegród nieprzezroczystych budowlanych
I.
Przegrody ściany zewnętrzne
Lp.
Nazwa przegrody
Symbol
Wsp. U [W/m K]
Wsp.U wg. Wt 2008
2
[W/m K]
Warunek
spełniony
1
Ściana zewnętrzna
SZ 1
0,23
0,30
Tak
IV.
2
Przegrody dach
Lp.
Nazwa przegrody
Symbol
Wsp. U [W/m K]
Wsp.U wg. Wt 2008
2
[W/m K]
Warunek
spełniony
1
Dach
D1
0,25
0,25
Tak
VI.
2
Przegrody podłogi na gruncie
Lp.
Nazwa przegrody
Symbol
Wsp. U [W/m K]
Wsp.U wg. Wt 2008
2
[W/m K]
Warunek
spełniony
1
Podłoga na gruncie
PG 1
0,29
0,45
Tak
VII.
2
Przegrody ściany wewnętrzne
Lp.
Nazwa przegrody
Symbol
Wsp. U [W/m2K]
Wsp.U wg. Wt 2008
2
[W/m K]
Warunek
spełniony
1
Ściana wewnętrzna
SW 1
1,59
3,00
Tak
X.
Przegrody drzwi zewnętrzne
Lp.
Nazwa przegrody
Symbol
Wsp. U [W/m K]
Wsp.U wg. Wt 2008
[W/m2K]
Warunek
spełniony
1
Drzwi zewnętrzne
DZ 1
1,10
2,60
Tak
2
Parametry przegród przezroczystych
XI.
Okna zewnętrzne
Lp.
Nazwa przegrody
Symbol
Wsp. U
2
[W/m K]
Wsp.oszkle
nia g
Udział pow.
oszklonej C
Wsp.U wg. Wt
2
2008 [W/m K]
Warunek
spełniony
1
Okno zewnętrzne
OZ 1
1,10
0,75
0,80
1,80
Tak
Projekt:
4
2) Sprawdzenie warunku powierzchni okien
Grupa "Niezgrupowane"
Przeznaczenie budynku
Budynki uŜyteczności publicznej
Pole powierzchni przegród szklanych i przezroczystych
Ao = 0.00m
Suma pól powierzchni rzutu poziomego wszystkich kondygnacji
nadziemnych w pasie 5 m wzdłuŜ ścian zewnętrznych
Az = 704.45m
Suma pól powierzchni pozostałej części rzutu poziomego
Aw = 126.96m
Graniczna wartość powierzchni okien
AoMax = 0,15•Az + 0,03•Aw = 109.48m
Sprawdzenie warunku powierzchni okien AoMax≥Ao
Warunek spełniony
2
2
2
2
Projekt:
5
3) Sprawdzenie warunku uniknięcia rozwoju pleśni
3.1.1 Wartości obliczeniowego czynnika temperatury fRsi,min dla przegród zewnętrznych
Wartości obliczeniowego czynnika temperatury fRsi,min dla przegród: SZ 1
2
Miesiąc
fRsi,min[W/m K]
1
Styczeń
0,679
2
Luty
0,668
3
Marzec
0,668
4
Kwiecień
0,504
5
Maj
-0,146
6
Czerwiec
-0,208
7
Lipiec
-1,461
8
Sierpień
-0,846
9
Wrzesień
0,262
10
Październik
0,442
11
Listopad
0,551
12
Grudzień
0,633
Miesiąc krytyczny: Styczeń
Wartość czynnika temperatury dla krytycznego miesiąca: fRsi,max=0,679
Projekt:
6
3.1.2 Wartości obliczeniowego czynnika temperatury fRsi,min dla przegród stykających się z
gruntem
Wartości obliczeniowego czynnika temperatury fRsi,min dla przegród: PG 1
2
Miesiąc
fRsi,min[W/m K]
1
Styczeń
0,825
2
Luty
0,825
3
Marzec
0,825
4
Kwiecień
0,825
5
Maj
0,825
6
Czerwiec
0,825
7
Lipiec
0,825
8
Sierpień
0,825
9
Wrzesień
0,825
10
Październik
0,825
11
Listopad
0,825
12
Grudzień
0,825
Miesiąc krytyczny: Styczeń, Luty, Marzec, Kwiecień, Maj, Czerwiec, Lipiec, Sierpień, Wrzesień, Październik,
Listopad, Grudzień
Wartość czynnika temperatury dla krytycznego miesiąca: fRsi,max=0,825
Projekt:
7
3.2 Efektywna wartość czynnika temperatury na powierzchni wewnętrznej przegrody
wyznaczona na podstawie wartości współczynnika przenikania ciepła elementu U oraz
oporu przejmowania ciepła na powierzchni wewnętrznej Rsi dla poszczególnych przegród.
Nazwa przegrody
Symbol
U
2
[W/m K]
fRsi
2
[W/m K]
fRsi>fRsi,max
2
[W/m K]
Warunek
1
Ściana zewnętrzna
SZ 1
0,227
0,970
0,970 > 0,679
Spełniony
2
Podłoga na gruncie
PG 1
0,294
0,961
0,961 > 0,825
Spełniony
3
Dach
D1
0,250
-
nie jest liczbą <
0,679
Niespełniony
Projekt:
8
4) Tabela zbiorcza sezonowego zapotrzebowania na ciepło QH,nd dla kaŜdej strefy
Obliczenia zbiorcze dla strefy Strefa O1
Temperatura wewnętrzna strefy
θi
20,0
o
Pole powierzchni pomieszczeń o regulowanej temperaturze
Af
105,6
m
ObciąŜenia cieplne pomieszczeń zyskami wewnętrznymi
qint
0,0
W/m2
Pojemność cieplna budynku
Cm
17424000
J/K
Stała czasowa budynku
τ
42,3
h
Udział granicznych potrzeb ciepła
γH,lim
1,3
-
-
aH
3,8
-
C
2
Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kWh/m-c
miesiąc
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Średnia temperatura
o
zewnętrzna θe, C
-0,7
0,0
0,0
6,6
14,2
14,5
17,3
16,4
11,0
8,1
5,2
1,9
Liczba godzin w miesiącu tm, h
744
672
744
720
744
720
744
744
720
744
720
744
Miesięczna strata ciepła przez
przenikanie
1384 1207 1337
-3
QH,th=10 *H*(θi-θe)*tm kWh/m-c
867
388
356
180
241
582
795
957
1210
przenikanie z strefami
ogrzewanymi
-3
QH,zy=10 *Hzy*(θi-θi,yz)*tm
kWh/m-c
16
16
16
16
16
16
16
16
16
16
15
16
przenikanie QH,ht=QH,t+QH,zy
kWh/m-c
1400 1222 1353
883
404
372
197
257
598
812
973
1226
Miesięczne zyski ciepła od
nasłonecznienia Qsol, kWh/m-c
190
239
459
646
846
832
801
728
531
319
193
126
Miesięczne wewnętrzne zyski
-3
ciepła Qint=qint*10 *Af*tm
kWh/m-c
0
0
0
0
0
0
0
0
0
0
0
0
Miesięczne zyski ciepła
QH,gn=Qsol+Qint kWh/m-c
190
239
459
646
846
832
801
728
531
319
193
126
γH=QH,gn/QH,ht
0,11
0,15
0,27
0,58
1,66
1,78
3,26
2,26
0,70
0,31
0,16
0,08
γH,1
0,09
0,13
0,21
0,42
1,12
0,00
0,00
0,00
0,51
0,23
0,12
0,09
γH,2
0,13
0,21
0,42
1,12
1,72
0,00
0,00
0,00
1,48
0,51
0,23
0,12
fH,n
1,00
1,00
1,00
1,00
0,13
0,00
0,00
0,00
0,86
1,00
1,00
1,00
Projekt:
9
Współczynnik wykorzystania
zysków ciepła, ηH,gn
1,00
1,00
0,94
0,56
0,53
0,30
0,43
0,91
0,99
1,00
Miesięczne zapotrzebowanie
na energię QH,nd,n=QH,ht ηH,gn*QH,gn kWh/m-c
1589 1313 1262
509
4
0
0
0
238
713
1042 1431
1,00
1,00
8100,3
Roczne zapotrzebowanie na energię uŜytkową dla ogrzewania i wentylacji QH,nd=Σ(QH,nd,n), kWh/rok
Obliczenia zbiorcze dla strefy Strefa O2
Temperatura wewnętrzna strefy
θi
12,0
Pole powierzchni pomieszczeń o regulowanej temperaturze
Af
4,1
m2
ObciąŜenia cieplne pomieszczeń zyskami wewnętrznymi
qint
0,0
W/m
Pojemność cieplna budynku
Cm
676500
J/K
Stała czasowa budynku
τ
46,7
h
Udział granicznych potrzeb ciepła
γH,lim
1,2
-
-
aH
4,1
-
o
C
2
Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kWh/m-c
miesiąc
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Średnia temperatura
zewnętrzna θe, oC
-0,7
0,0
0,0
6,6
14,2
14,5
17,3
16,4
11,0
8,1
5,2
1,9
Liczba godzin w miesiącu tm, h
744
672
744
720
744
720
744
744
720
744
720
744
przenikanie
-3
QH,th=10 *H*(θi-θe)*tm kWh/m-c
29
25
27
12
-5
-6
-12
-10
2
9
15
23
przenikanie z strefami
ogrzewanymi
-3
QH,zy=10 *Hzy*(θi-θi,yz)*tm
kWh/m-c
8
7
8
8
8
8
8
8
8
8
8
8
przenikanie QH,ht=QH,t+QH,zy
kWh/m-c
37
32
35
20
3
2
-4
-2
10
17
23
31
Miesięczne zyski ciepła od
nasłonecznienia Qsol, kWh/m-c
0
0
0
0
0
0
0
0
0
0
0
0
Miesięczne wewnętrzne zyski
-3
ciepła Qint=qint*10 *Af*tm
kWh/m-c
0
0
0
0
0
0
0
0
0
0
0
0
Miesięczne zyski ciepła
QH,gn=Qsol+Qint kWh/m-c
0
0
0
0
0
0
0
0
0
0
0
0
γH=QH,gn/QH,ht
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
γH,1
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
Projekt:
10
γH,2
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
0,00
fH,n
1,00
1,00
1,00
1,00
1,00
0,00
0,00
0,00
1,00
1,00
1,00
1,00
Współczynnik wykorzystania
zysków ciepła, ηH,gn
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
1,00
Miesięczne zapotrzebowanie
na energię QH,nd,n=QH,ht ηH,gn*QH,gn kWh/m-c
46
40
44
23
1
0
0
0
11
20
27
38
Roczne zapotrzebowanie na energię uŜytkową dla ogrzewania i wentylacji QH,nd=Σ(QH,nd,n), kWh/rok
250,8
Niezgrupowane
Zestawienie stref
Nazwa strefy
Af
-
m
m
1
Strefa O1
105,60
2
Strefa O2
4,10
Numer
strefy
2
Całkowite zapotrzebowanie strefy
ΣQH,nd kWh/rok
θi
V
3
o
Zapotrzebowanie na ciepło
QH,nd
C
kWh/rok
361,15
20,0
8100,34
14,02
12,0
250,80
8351,14
Projekt:
11
5) Tabela zbiorcza sezonowego zapotrzebowania na ciepłą wodę QW,nd
Obliczenia instalacja ciepłej wody uŜytkowej
Niezgrupowane
Ciepło właściwe wody, cW
4.19
kJ/kg*K
Gęstość wody, ρW
1000
kg/m
Temperatura ciepłej wody, θCW
55
o
Temperatura zimnej wody, θO
10
o
Współczynnik korekcyjny, kt
1,00
-
Liczba jednostek odniesienia, Li
4
j.o.
MnoŜnik na wodomierze mieszkaniowe
1,00
-
Jednostkowe dobowe zuŜycie ciepłej wody, VCW
-
dm3/j.o.*d
MnoŜnik na przerwy urlopowe
1,00
-
Czas uŜytkowania instalacji, tUZ
365,00
dni
Roczna energia uŜytkowa do przygotowania cwu, QW,nd
2676,36
kWh/rok
3
C
C
Projekt:
12
6)
Tabela zbiorcza sprawności systemu ogrzewania i wentylacji
Niezgrupowane
Nazwa źródła
kominek
Nr źródła
1
-
Udział procentowy
100
%
Rodzaj nośnika energii
Paliwo - węgiel kamienny
Współczynnik W H
1,10
-
Współczynnik W el
3.00
-
Energia uŜytkowa QH,nd
8351,14
kWh/rok
Wybrany wariant wytwarzania
Kominek z wkładem z paleniskiem zamkniętym
Sprawność wytwarzania ηH,g
0,80
Wybrany wariant regulacji
Ogrzewanie wodne z grzejnikami członowymi lub
płytowymi w przypadku regulacji centralnej
Sprawność regulacji ηH,e
0,85
Wybrany wariant przesyłu
Ogrzewanie powietrzne
Sprawność przesyłu ηH,d
0,95
Wybrany wariant akumulacji
Brak zasobnika buforowego
Sprawność akumulacji ηH,s
1,00
-
Całkowita sprawność systemu zasilania i-tego nośnika ηH,tot
0,65
-
Energia na urządzenia pomocnicze Eel,pom,H%
735,42
kWh/rok
-
-
-
Projekt:
13
7)
Tabela zbiorcza sprawności systemu przygotowania ciepłej wody
Niezgrupowane
Nazwa źródła
Nr źródła
1
-
Udział procentowy
100,00
%
Energia elektryczna - produkcja mieszana
Współczynnik W W
3,00
-
Współczynnik W el
3.00
-
Energia uŜytkowa QW,nd
2676,36
kWh/rok
Wybrany wariant wytwarzania
Elektryczny podgrzewacz przepływowy
Sprawność wytwarzania ηW,g
1,00
Wybrany wariant przesyłu
Miejscowe przygotowanie ciepłej wody, instalacja
ciepłej wody bez obiegów cyrkulacyjnych
Rodzaj przesyłu ciepłej wody
Miejscowe przygotowanie ciepłej wody
bezpośrednio przy punktach poboru wody ciepłej
Sprawność przesyłu ηW,d
1,00
Wybrany wariant akumulacji
Brak zasobnika
Sprawność akumulacji ηW,s
1,00
-
Całkowita sprawność systemu zasilania i-tego nośnika ηW,tot
1,00
-
Energia na urządzenia pomocnicze Eel,pom,W%
735,42
kWh/rok
-
-
Projekt:
14
8)
Tabela zbiorcza sprawności systemu oświetlenia
Niezgrupowane
Nazwa źródła
Nowe źródło światła
Nr źródła
1
Energia elektryczna - produkcja mieszana
Współczynnik W L
3.00
Współczynnik W el
3.00
-
Energia uŜytkowa El,i%
32,25
kWh/rok
Powierzchnia uŜytkowa grupy pomieszczeń Af
109,70
m
Czas uŜytkowania oświetlenia dzień tD
1800,00
h/rok
Czas uŜytkowania oświetlenia noc tN
200,00
h/rok
Rodzaj regulacji
Ręczna
Wpływ światła dziennego FD
1,00
Rodzaj regulacji
Ręczna
Wpływ nieobecności pracowników FO
1,00
Regulacja prowadzona do utrzymania oświetlenia na
wymaganym poziomie
Nie
Współczynnik obciąŜenia natęŜenia oświetlenia FC
0,90
-
Energia na urządzenia pomocnicze Eel,pom,L%
6,00
kWh/rok
-
2
-
-
Projekt:
15
9)
Tabela zbiorcza wyników energii pierwotnej i końcowej
Niezgrupowane
Ogrzewanie i wentylacja
Nr źródła
Nazwa źródła
QK,H
kWh/rok
QP,H kWh/rok
1
kominek
12927,46
16426,46
12927,46
16426,46
QK,H
kWh/rok
QP,H kWh/rok
1
2676,36
10235,35
Suma
2676,36
10235,35
Suma
Przygotowanie ciepłej wody
Nr źródła
Nazwa źródła
Oświetlenie wbudowane
Nr źródła
Nazwa źródła
QK,H
kWh/rok
QP,H kWh/rok
1
Nowe źródło światła
3537,83
10631,48
Suma
3537,83
10631,48
Zestawienie energii pierwotnej QP=QP,H+QP,W+QP,L
87777,65
kWh/rok
Zestawienie energii końcowej EK = (QK,H+QK,W) / Af
142,24
kWh/(m *rok)
Roczny wskaźnik obliczeniowy zapotrzebowania na nieodnawialną energię pierwotną
do ogrzania, wentylacji i przygotowania ciepłej wody oraz chłodzenia Ep = QP/Af
800,16
kWh/(m *rok)
2
2
Projekt:
16
Budynek referencyjny wg WT 2008
Suma pól powierzchni wszystkich przegród budynku,
oddzielających część ogrzewaną budynku od powierzchni
zewnętrznej, gruntu i przyległych pomieszczeń
nieogrzewanych, liczone po obrysie zewnętrznym
A
403,47
m
Kubatura ogrzewanej części budynku, liczoną po obrysie
zewnętrznym
Ve
609,46
m
Współczynnik kształtu
A/Ve
0,66
1/m
Powierzchnia uŜytkowa ogrzewanego budynku
Af
109,70
m
Powierzchnia ściany zewnętrznej budynku, liczona po obrysie
zewnętrznym
Aw,e
186,40
m
Dodatek na jednostkowe zapotrzebowanie na nieodnawialną
energię pierwotną do przygotowania ciepłej wody w ciągu roku
EPW
13,11
kWh/(m *rok)
Dodatek na jednostkowe zapotrzebowanie na nieodnawialną
energię pierwotną do oświetlenia wbudowanego w ciągu roku
EPL
108,00
kWh/(m *rok)
Maksymalna wartość rocznego wskaźnika obliczeniowego
zapotrzebowania na nieodnawialną energię pierwotną do
ogrzewania, wentylacji i przygotowania ciepłej wody oraz
chłodzenia
EPref
235,69
kWh/(m *rok)
2
3
2
2
2
2
2
Sprawdzenie warunku na EP
2
EP kWh/(m2*rok)
339,96
<=
EPref kWh/(m *rok)
Uwagi
235,69
Warunek niespełniony
Projekt:
17
10)
Wyliczenia dla budynku wielofunkcyjnego
Dane zbiorcze ze stref budynku
3
Kubatura ogrzewanej całości po obrysie zewnętrznym
Ve
609,46
m
Kubatura grupy Niezgrupowane
Ve,1
609,46
m
Powierzchnia ogrzewana całości budynku
Af
109,70
m
Powierzchnia ogrzewana grupy Niezgrupowane
Af,1
109,70
m
Współczynnik kształtu
A/Ve
0,18
1/m
Roczny wskaźnik obliczeniowy zapotrzebowania na
nieodnawialną energię pierwotną do ogrzewania, wentylacji i
przygotowania ciepłej wody oraz chłodzenia
EP
339,96
kWh/(m *rok)
chłodzenia
EPref
235,69
kWh/(m *rok)
Roczny wskaźnik obliczeniowy zapotrzebowania na
nieodnawialną energię pierwotną do ogrzewania, wentylacji i
przygotowania ciepłej wody oraz chłodzenia
EPm
339,96
kWh/(m *rok)
chłodzenia
EPmref
235,69
kWh/(m *rok)
3
2
2
Grupa: Niezgrupowane
2
2
SredniwaŜony współczynnik EPm
2
2
Sprawdzenie warunku na EP
2
EP kWh/(m2*rok)
339,96
<=
EPref kWh/(m *rok)
Uwagi
235,69
Warunek niespełniony
Projekt:
18
11)
Sprawdzenie warunków granicznych wg WT.2008
Nazwa
Spełniony
Warunek izolacyjności cieplnej przegród
zewnętrznych
Tak
Warunek powierzchni okien
Tak
Niespełniony
Warunek EP < EPref
Tak
Warunek powierzchniowej kondensacji pary wodnej
Tak
12)
Uwagi
Bilans mocy
Lp.
BranŜa
Zapotrzebowanie na moc
Eel [kWh/rok]
1
Ogrzewanie
735,42
2
Przygotowanie ciepłej wody
735,42
3
Oświetlenie wbudowane
6,00
Uwagi

pobierz - Urząd Miejski w Kcyni

Transkrypt

Podobne dokumenty

INTERsoft: R3D3-Rama 3D

Przykładowy rachunek za energię elektryczną Objaśnienia: 1

INTERsoft: ArCADia-ARCHITEKTURA

Formularz zapytania ofertowego

FW 3MW-Bretania - IBP

PRACA DLA STUDENTÓW

Siemens hb23gb555 karta produktu wg wytycznych ue

Pakiet PARTNER STUDENT - zamów programy

Karta produktu dla piekarników domowych zgodnie z
