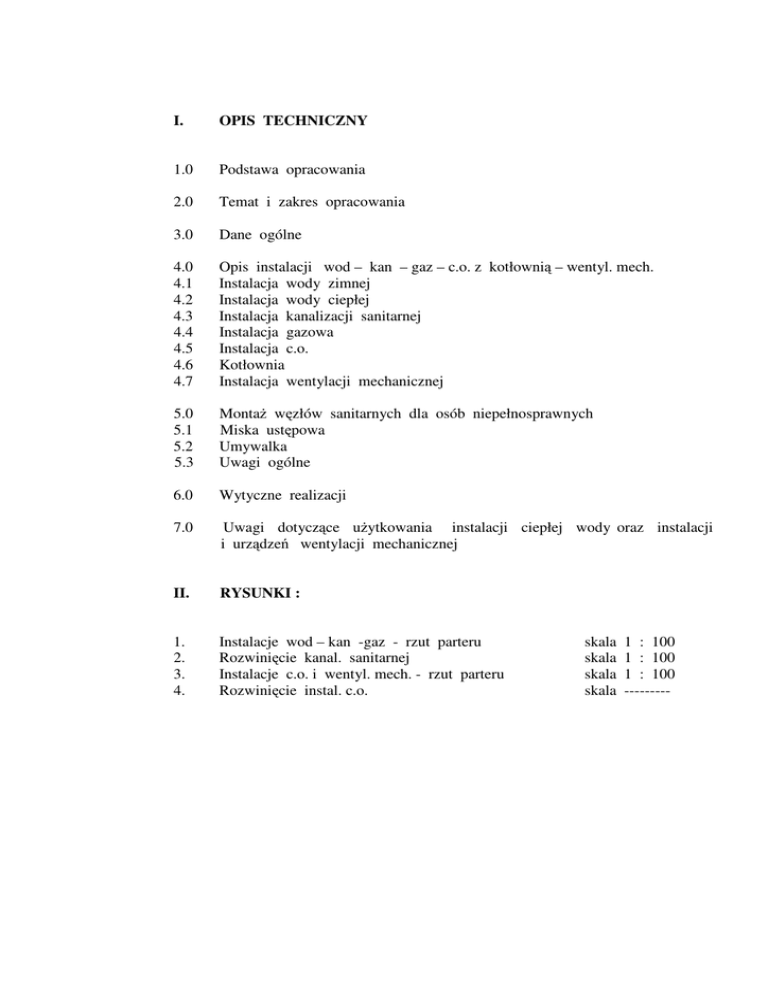

Instal. sanit.

I.
OPIS TECHNICZNY
1.0
Podstawa opracowania
2.0
Temat i zakres opracowania
3.0
Dane ogólne
4.0
4.1
4.2
4.3
4.4
4.5
4.6
4.7
Opis instalacji wod – kan – gaz – c.o. z kotłownią – wentyl. mech.
Instalacja wody zimnej
Instalacja wody ciepłej
Instalacja kanalizacji sanitarnej
Instalacja gazowa
Instalacja c.o.
Kotłownia
Instalacja wentylacji mechanicznej
5.0
5.1
5.2
5.3
MontaŜ węzłów sanitarnych dla osób niepełnosprawnych
Miska ustępowa
Umywalka
Uwagi ogólne
6.0
Wytyczne realizacji
7.0
Uwagi dotyczące uŜytkowania instalacji ciepłej wody oraz instalacji
i urządzeń wentylacji mechanicznej
II.
RYSUNKI :
1.
2.
3.
4.
Instalacje wod – kan -gaz - rzut parteru
Rozwinięcie kanal. sanitarnej
Instalacje c.o. i wentyl. mech. - rzut parteru
Rozwinięcie instal. c.o.
skala
skala
skala
skala
1 : 100
1 : 100
1 : 100
---------
I.
OPIS TECHNICZNY
1.0 Podstawa opracowania
zlecenie Inwestora
podkłady architektoniczne
uzgodnienia z Inwestorem
warunki dostawy wody i odbioru ścieków sanitarnych wydane przez
Tarnowskie Wodociągi pismem znak : TP/320/07 z dn. 15.11.07
warunki przyłączenia do sieci gazowej, wydane
przez Karpacki Operator
Systemu Dystrybucyjnego Sp. z o. o. w Tarnowie , O Z G Tarnów , pismem znak :
129/O/WP1/974/07 z dn. 28.11.2007r
obowiązujące normy i przepisy .
2.0 Temat i zakres opracowania
Tematem opracowania jest projekt budowlano-wykonawczy :
- Instalacje wod – kan – gaz – c.o. z kotłownią – wentyl. mech. dla - Przebudowywanego
Budynku Komunalnego w Nowodworzu , dz. nr 94/2 .
W zakres opracowania wchodzą instalacje wewnątrz budynku , które będą
podłączone do istniejących przyłączy / wod –gaz / i instalacji / kanal. sanit. / .
3.0 Dane ogólne
Przebudowywany
budynek
stanowi
obiekt
jednokondygnacyjny ,
niepodpiwniczony .
Budynek wyposaŜony będzie w n/w instalacje sanitarne ,w miejsce istniejących :
woda zimna / z sieci wodociągowej /
ciepła woda / elektryczne podgrzewacze /
kanalizacja sanitarna / sieć kanalizacyjna /
centralne ogrzewanie / wbudowana kotłownia gazowa /
instalacja gazowa / sieć gazowa /
/
/
-
Ilość projektowanych przyborów sanitarnych
umywalka
w tym 1 szt dla niepełnosprawnych /
miska ustępowa z dolnopłukiem
w tym 1 szt dla niepełnosprawnych /
zlewozmywak
zlew z zaworem czerpalnym ze złączką
wpusty ściekowe dn50
:
szt 5
szt 3
szt 3
szt 1
szt 2
3.1 Zapotrzebowanie na zimną wodę i dobór wodomierzy
ilość osób - 30
qj = 15 l/dxos
Qdob = 450 l/d = 0.5 m3/d
q sek = 0.682 / qn / 0.45 – 0.14 = 0.7 dm3/s = 2.5 m3/h
przyjęto wodomierz Js 2.5 DN20 / qp = 2.5 m3/h
qn = 1.58 dm3/s
qs = 5 m3/h /
Przed wodomierzem na instalacji naleŜy zamontować zespół antyskaŜeniowy typu BA
dn32 .
3.2 Zapotrzebowanie na gaz
- kocioł gazowy
- 30 kW
Qmax h = 3.6 m3/h
4.0..Opis instalacji wod – kan – gaz – c.o. z kotłownią – wentyl. mech.
4.1 Instalacja wody zimnej
Instalację zaprojektowano z rur z tworzywa np. rury z polipropylenu typ 3
fusiotherm PN 10, prowadzonych
w bruzdach ściennych. Rury naleŜy owinąć tekturą
falistą lub folią .
Armaturę odcinającą stanowić będą zawory kulowe .
Projektowana instalacja zasilana będzie z istniejącego przyłącza wodociągowego .
4.2 Instalacja wody ciepłej
Ciepła woda dostarczana będzie z elektrycznych podgrzewaczy pojemnościowych
/ 5 l , 10 l , 30 l / .
Instalację wody ciepłej zaprojektowano np. z rur z polipropylenu typ3 fusiotherm- Stabi
PN 20 , prowadzonych w bruzdach ściennych .
Rury naleŜy zaizolować 16 mm izolacją z pianki poliuretanowej .
UWAGA : Na podejściach
ciepłej wody
zamontować zabezpieczenie antypoparzeniowe .
z
podgrzewacza
w
pom.
1.12
4.3 Instalacja kanalizacji sanitarnej
Instalację
zaprojektowano z rur PVC kanalizacyjnych
Ø 75 ,
Ø110 , Ø 160. Poziomy naleŜy wykonać z rur szeregu SDR34 a piony SDR 41 .
Na pionach i poziomach przewidziano rewizje , piony zakończyć zaworami
powietrznymi lub nad dachem rurami wywiewnymi .
4.4 Instalacja gazowa
Projektowana instalacja będzie zasilała kocioł pracujący na potrzeby c.o.
Instalację zaprojektowano z rur stalowych bez szwu wg PN-80/H-74219,
spawanych , prowadzonych natynkowo . Rury układać ze spadkiem 4o/oo w kierunku
przyborów .
W przejściach przez ściany konstrukcyjne przewody gazowe prowadzić
w tulejach ochronnych z elastycznym uszczelnieniem .
Instalację ułoŜyć zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia
12 kwietnia 2002 r , w sprawie warunków technicznych , jakim powinny odpowiadać
budynki i ich usytuowanie / Dziennik Ustaw Nr 75 , z dnia 15 .06. 2002 r poz. 690 ,
z poŜniejszymi zmianami / , z zachowaniem n/w odległości :
- poziome odcinki powinny być usytuowane w odległości co najmniej 0.1 m
powyŜej innych przewodów instalacyjnych / wod-kan, co , elektr. /
- przewody gazowe krzyŜujące się z innymi przewodami instal. powinny być
oddalone co najmniej 20 mm
- 60 cm od urządzeń elektrycznych iskrzących .
Pomiar gazu poprzez gazomierz miechowy G4 rozstaw króćców 130 mm,
zlokalizowany w szafce 60x60cm , na zewnątrz budynku . W szafce naleŜy zamontować
instalację redukcji ciśnienia o przepustowości
do 10 m3/h.
Projektowana instalacja zasilana będzie z istniejącego przyłącza gazowego
średniego ciśnienia z głównym kurkiem Dn15 .
4.5 Instalacja c.o.
Projektowana instalacja c.o. , zastępująca istniejącą , zasilana
będzie
z nowoprojektowanego kotła gazowego . Pracować będzie w układzie pompowym ,
zamkniętym , grzejnikowym , na parametrach 80/60 o C .
Instalację zaprojektowano z rur z tworzywa sztucznego z wkładką metalową ,
prowadzonych nad posadzką w obudowie . Instalację naleŜy zaizolować termicznie
np pianką poliuretanową , o gr. 13 mm .
Na elementy grzejne
dobrano grzejniki
stalowe płytowe z elementami
konwekcyjnymi np. PURMO VKO firmy Rettig – Polska , z podłączeniem od dołu
i z zamontowanym zaworem regulacyjnym . Odpowietrzenie
instalacji
ręczne,
poprzez
odpowietrzniki
zamontowane w grzejnikach . Grzejniki instalować
poprzez przyłącza grzejnikowe z funkcją opróŜniania i napełniania , np. MULTIFLEX–F3 .
4.5.1 Zapotrzebowanie na moc cieplną
Zapotrzebowanie na moc cieplną na pokrycie strat przez przenikanie przez
przegrody budowlane i wentylacji grawitacyjnej obliczono przy uŜyciu programu
komputerowego Audytor OZC / Piotr Wereszczyński / wersja 3.0 .
Obliczenia powyŜsze wykonano w oparciu o n / w normy :
- PN-82/B-02402, PN-82/B-02403, PN-94/B-03406, PN-91/B-02020 .
Obliczeniowa moc cieplna Qcałk. = 26051 W .
4.6 Kotłownia
4.6.1 Dobór urządzeń kotłowni
Kocioł
dla Qc = 26051 W dobrano np. stojacy kocioł gazowy typ DTG X 30 N ,
firmy De Dietrich moc nominalna 30 kW
króciec spalin Φ150 mm .
poj. kotła 10.5 l
/ przed zakupem kotła uściślić z producentem wyposaŜenie oraz automatykę /
Naczynie wzbiorcze / PN-91/-02414/
zabezpieczające instalację
poj. uŜytkowa naczynia
Vu = 1.1* V*ρ1*∆ν / dm3 /
V instalacji = 0.350 m3
ρ1 = 1000 kg/ m3
∆ν = 0.0224 dm3/kg z tabelki
Vu = 8.6 dm3
poj. całkowita naczynia
Vc = Vu * / pmax+0.1 / : / pmax- p / / dm3 /
Vc= 8.6* / 0.3 + 0.1 / : / 0.3 – 0.02/ = 12.3 / dm3 /
wewn. śr. rury wzbiorczej
d = 0.7
Vu = 2 mm
dobrano naczynie wzbiorcze firmy Reflex , wielkość 18 NG/3 , podłączenie wody ¾ ” .
- zabezpieczające kocioł
poj. uŜytkowa naczynia
Vu = 1.1* V*ρ1*∆ν / dm3 /
Vkotła = 0.011 m3
ρ1 = 1000 kg/ m3
∆ν = 0.0224 dm3/kg z tabelki
Vu = 0.27 dm3
poj. całkowita naczynia
Vc = Vu * / pmax+0.1 / : / pmax- p / / dm3 /
Vc= 0.37 / dm3 /
wewn. śr. rury wzbiorczej
d = 0.7
Vu = 0.5 mm
dobrano naczynie wzbiorcze firmy Reflex , wielkość 8 NG/3 , podłączenie wody ¾ ” .
- pompa obiegowa
dobrano pompę firm Grundfos typ UPE 25-60 1x230 V, P1 40-100 W, I1/1 0.28-0.44 A.
- zawór mieszający trójdrogowy DRG.MLA dn25 firmy Honeywell .
4.6.2 Wykonanie układów technologicznych
Przewody technologiczne kotłowni zaprojektowano z rur stalowych bez szwu
wg PN 74219-01 , średnich , łączonych przez spawanie .NaleŜy je prowadzić w sposób
umoŜliwiający dostęp do urządzeń oraz zachowując bezpieczne przejścia ,
Rury wyrzutowe z zaworów bezpieczeństwa sprowadzić nad zlew lub wpust ściekowy.
Po
uzyskaniu
pozytywnych
wyników
prób
szczelności
rurociągi
zaizolować termicznie otuliną z pianki o grubości 19 mm .
Manometry zabudować zgodnie z PN-83/M-42308 a termometry zgodnie z PN-6/2215-3.
MontaŜ aparatury kontrolno – pomiarowej i regulacyjnej naleŜy przeprowadzić po
zainstalowaniu urządzeń , po przepłukaniu kotła i wstępnej próbie wodnej instalacji .
W najwyŜszych punktach układów naleŜy zamontować zawory odpowietrzające
z zaworami stopowymi .
4.6.3 Badania i próby szczelności
Po zakończonych robotach montaŜowych instalację naleŜy dwukrotnie przepłukać
a następnie wykonać próby szczelności , przy temperaturze powietrza zewnętrznego
nie niŜszej niŜ 0o C . Przed rozpoczęciem prób instalację napełnić wodą na 24 h
i dokładnie odpowietrzyć . Badania szczelności przeprowadzić w dwóch próbach na
ciśnienie 0.6 Mpa / bez naczynia wzbiorczego / wg PN-64/B – 10400 .
Pierwszą próbę wykonać na zimno a drugą na gorąco po uprzednim przepłukaniu
instalacji gorącą wodą .
4.6.4 Wytyczne dla automatyki
Dobrać automatykę uwzględniającą temperaturę zewnętrzną ,
osłabienie w nocy .
czas
pracy oraz
4.6.5 Instalacje wod-kan
Woda na potrzeby kotłowni czerpana będzie z instalacji wodociągowej.
Przewidziano zainstalowanie w kotłowni zlewu , zaworu czerpalnego ze złączką do
węŜa .
4.6.6 Wentylacja nawiewna i wywiewna kotłowni
- wentylacja nawiewna
powierzchnia czynna otworu nawiewnego
Fn
=5*30 = 150 cm2
Przyjęto przewód nawiewny o przekroju 20x20 cm . Spód wylotu 30 cm nad posadzką
kotłowni. Otwór nie moŜe mieć ruchomych Ŝaluzji zamykających przepływ powietrza .
Powietrze nawiewane ogrzewane będzie przez grzejniki .
- wentylacja wywiewna
Istniejące przewód wentylacyjny .
Otworu wywiewnego nie wolno zasłaniać .
4.6.7 Odprowadzenie spalin
Spaliny odprowadzane będą przewodem spalinowym Ф 160 mm , ze stali
nierdzewnej zainstalowanym w istniejącym przewodzie kominowym . Komin naleŜy
zaopatrzyć w regulator ciągu , wyczystkę, miskę na skropliny . Komin powyŜej
dachu i czopuch naleŜy ocieplić. Skropliny przed odprowadzeniem do kanalizacji
naleŜy zneutralizować wapnem . Przyjęto wykonanie kominów ze stali
kwasoodpornej , np. wg technologii firmy TARNAWA .
4.7 Instalacja wentylacji mechanicznej
W większości pomieszczenia będą posiadały wentylację mechaniczną - nawiew
przez okna lub pośrednio z korytarza a wywiew
grawitacyjny lub przez
wentylatory wywiewne .
Przewidziano montaŜ wentylatorów kanałowych np. EDM – 100 i EDM – 200.
Wentylatory włączane będą czujnikami zanieczyszczenia powietrza z moŜliwością
włączania równieŜ ręcznego .
•
•
EDM – 100 zainstalować w pomieszczeniach : 1.12, 1.11, 1.8,
EDM – 200 zainstalować w pomieszczeniach : 1.4 .
5.0 MontaŜ węzła sanitarnego dla osób niepełnosprawnych
5.1 Miska ustępowa
- miska ustępowa musi być tak ustawiona aby odległość jej przedniej krawędzi od
tylnej ściany wynosiła nie mniej niŜ 70 cm
- odległość między osią miski a boczną ścianą powinna wynosić 40-50 cm
- z boku miski zachować miejsce o szerokości min.80 cm na ustawienie wózka
inwalidzkiego
- wysokość miski ustępowej / z deską sedesową / winna wynosić 47-53 cm od
poziomu podłogi, tj zgodnie z wysokością na jakiej znajduje się siedzisko wózka
inwalidzkiego
- papiernice powinny być umieszczone na wys. 70-75 cm od poziomu podłogi
- przy misce naleŜy zamocować poręcze przyścienne lub wolnostojące.
Poręcz przyścienną umieszczać na wys. nie większej niŜ 75 cm , licząc od poziomu
podłogi do wierzchu poręczy i w odl. 5-6 cm od ściany .
5.2 Umywalka
- montować umywalkę o rozmiarach 600x450
- umywalkę naleŜy usytuować w odległości min 10 cm / zalecane 20 cm / od ściany ,
do której będzie zamocowana i tak aby jej górna krawędź znajdowała się na wys.
80-85 cm od poziomu podłogi , a pod umywalką pozostawała pusta przestrzeń wys.
min 67 cm i głębokości 25 cm , pozwalająca na podjazd osoby niepełnosprawnej na
wózku przodem W razie potrzeby syfon odpływowy musi być cofnięty i izolowany
- po obydwu stronach umywalki naleŜy pozostawić wolną przestrzeń szerokości 20 cm
- umywalkę mocno osadzić w ścianie , poniewaŜ osoby niepełnosprawne często przy
myciu opierają na nich na całej długości przedramienia .
5.3 Uwagi ogólne
- poręcze wykonać ze stali szlachetnej o przekroju 25-32 mm i o powierzchni
wykończonej przeciwpoślizgowo
- baterie umywalkowe muszą być łatwe w obsłudze. Zastosować naleŜy baterie
mieszakowe z wyraźnym oznaczeniem ciepłej i zimnej wody . Zaleca się baterie
z zaworem dźwigniowym uruchamiającym przepływ wody .
6.0 Wytyczne realizacji
Wszystkie zastosowane materiały budowlane i instalacyjne oraz urządzenia
powinny posiadać aprobaty i kryteria techniczne w zakresie dopuszczenia ich pod
względem zdrowotnym .
Rury układać zgodnie z wymogami producentów i Warunkami Technicznymi
Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych .
Wszelkie urządzenia naleŜy instalować zgodnie z obowiązującymi przepisami
oraz wymaganiami producentów.
Izolacje rur wykonać z pianki poliuretanowej.
Instalacje wodociągowe po wykonaniu poddać próbie ciśnieniowej a następnie
przepłukać i zdezynfekować .
Zastosowane rury gazowe muszą posiadać atest Instytutu Górnictwa Naftowego
i Gazownictwa w Krakowie.
Instalację gazową po wykonaniu próby szczelności zabezpieczyć antykorozyjnie
przez dwukrotne pomalowanie.
Instalację gazową oraz przewody spalinowy i wentylacyjne naleŜy
systematycznie kontrolować i spisywać protokoły.
Na podejściu do kotła zamontować filtr gazowy .
Urządzenia gazowe muszą być dostosowane do zasilania gazem ziemnym G50 .
Zapewnić nawiew do kotłowni , zgodnie z projektem .
Po zakończeniu montaŜu rur c.o. , przed podłączeniem grzejników
naleŜy
wykonać próbę szczelności wg wytycznych producenta rur oraz obowiązujących norm
Wszelkie roboty
objęte
niniejszym
opracowaniem wykonać
zgodnie
z Warunkami Wykonania i Odbioru Robót Budowlano – MontaŜowych cz. II oraz
obowiązującymi przepisami BHP .
7.0 Uwagi dotyczące uŜytkowania instalacji ciepłej wody oraz instalacji i urządzeń
wentylacji mechanicznej .
- NaleŜy przeprowadzać okresowo dezynfekcję termiczną instalacji ciepłej wody
przy temperaturze 700 C .
- Instalacje i urządzenia wentylacji mechanicznej naleŜy okresowo / min. co
24 miesiące / czyścić , dokumentując czynności czyszczenia .
Opracował : Janina Kozicka
OZNACZENIA
dla instalacji wod – kan – gaz
____________________________
WODA ZIMNA
___ ___ ___ ___ ___ _____
WODA CIEPŁA
__________ g
GAZOCIĄG
____________
=========================
KANAL. SANITARNA PROWADZONA POD POSADZKĄ
====
KANAL. SANITARNA PROWADZONA POD STROPEM
==== ==== ==== ====
U
U1
UMYWALKA
UMYWALKA
DLA NIEPEŁNOSPRAWNYCH
/baterie mieszakowe z wyraŜnym oznaczeniem ciepłej
i zimnej wody. Zaleca się baterie z zaworem
dŜwigniowym uruchamiającym przepływ wody/ .
M
MISKA USTĘPOWA Z DOLNOPŁUKIEM
M1
JW
ZL
ZLEWOZMYWAK DWUKOMOROWY
Z
ZLEW Z ZAWOREM ZE ZŁ.. DO WĘśA / 0.5 m nad pos../
Zc
ZAWÓR CZERPALNY Dn 15 ZE ZŁĄCZKĄ DO WĘśA
Kr 1-2
WPUST PODŁOGOWY Dn 50 Z SYFONEM
K
REWIZJA NA POZIOMIE KANAL.
R
REWIZJA NA PIONIE KANAL.
ZP
ZAWÓR POWIETRZNY
TE
ELEKTRYCZNY PODGRZEWACZ WODY / 5 l / - 3 szt
TE 1
ELEKTRYCZNY PODGRZEWACZ WODY / 10 l / - 1 szt
TE 2
ELEKTRYCZNY PODGRZEWACZ WODY / 30 l / - 1 szt
DLA NIEPEŁNOSPRAWNYCH
