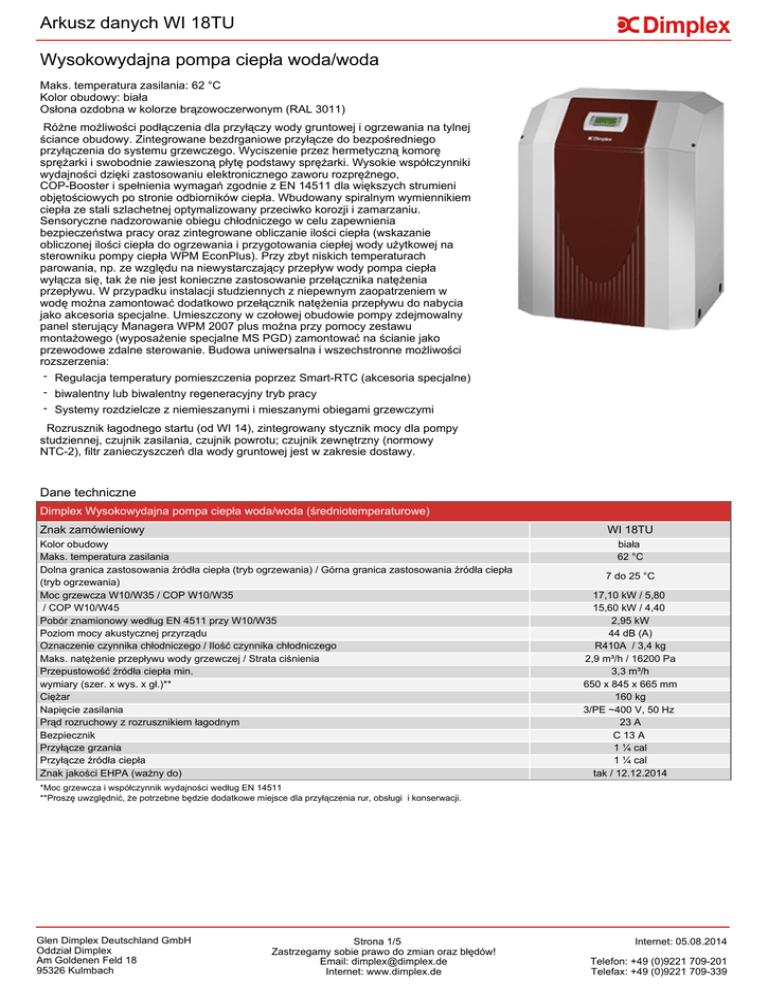

Arkusz danych WI 18TU
Wysokowydajna pompa ciepła woda/woda
Maks. temperatura zasilania: 62 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Różne możliwości podłączenia dla przyłączy wody gruntowej i ogrzewania na tylnej
ściance obudowy. Zintegrowane bezdrganiowe przyłącze do bezpośredniego
przyłączenia do systemu grzewczego. Wyciszenie przez hermetyczną komorę
sprężarki i swobodnie zawieszoną płytę podstawy sprężarki. Wysokie współczynniki
wydajności dzięki zastosowaniu elektronicznego zaworu rozprężnego,
COP-Booster i spełnienia wymagań zgodnie z EN 14511 dla większych strumieni
objętościowych po stronie odbiorników ciepła. Wbudowany spiralnym wymiennikiem
ciepła ze stali szlachetnej optymalizowany przeciwko korozji i zamarzaniu.
Sensoryczne nadzorowanie obiegu chłodniczego w celu zapewnienia
bezpieczeństwa pracy oraz zintegrowane obliczanie ilości ciepła (wskazanie
obliczonej ilości ciepła do ogrzewania i przygotowania ciepłej wody użytkowej na
sterowniku pompy ciepła WPM EconPlus). Przy zbyt niskich temperaturach
parowania, np. ze względu na niewystarczający przepływ wody pompa ciepła
wyłącza się, tak że nie jest konieczne zastosowanie przełącznika natężenia
przepływu. W przypadku instalacji studziennych z niepewnym zaopatrzeniem w
wodę można zamontować dodatkowo przełącznik natężenia przepływu do nabycia
jako akcesoria specjalne. Umieszczony w czołowej obudowie pompy zdejmowalny
panel sterujący Managera WPM 2007 plus można przy pomocy zestawu
montażowego (wyposażenie specjalne MS PGD) zamontować na ścianie jako
przewodowe zdalne sterowanie. Budowa uniwersalna i wszechstronne możliwości
rozszerzenia:
- Regulacja temperatury pomieszczenia poprzez Smart-RTC (akcesoria specjalne)
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Rozrusznik łagodnego startu (od WI 14), zintegrowany stycznik mocy dla pompy
studziennej, czujnik zasilania, czujnik powrotu; czujnik zewnętrzny (normowy
NTC-2), filtr zanieczyszczeń dla wody gruntowej jest w zakresie dostawy.
Dane techniczne
Dimplex Wysokowydajna pompa ciepła woda/woda (średniotemperaturowe)
Znak zamówieniowy
WI 18TU
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza W10/W35 / COP W10/W35
/ COP W10/W45
Pobór znamionowy według EN 4511 przy W10/W35
Poziom mocy akustycznej przyrządu
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik
Przyłącze grzania
Przyłącze źródła ciepła
Znak jakości EHPA (ważny do)
biała
62 °C
7 do 25 °C
17,10 kW / 5,80
15,60 kW / 4,40
2,95 kW
44 dB (A)
R410A / 3,4 kg
2,9 m³/h / 16200 Pa
3,3 m³/h
650 x 845 x 665 mm
160 kg
3/PE ~400 V, 50 Hz
23 A
C 13 A
1 ¼ cal
1 ¼ cal
tak / 12.12.2014
*Moc grzewcza i współczynnik wydajności według EN 14511
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.08.2014
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia WI 18TU
Opis
Numer
Ilości
artykułu
przykładowe
WI 18TU
SYL 250
STF 4
364210
352260
364960
1
PSW 200
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
PSW 500
DDV 25
DDV 32
VTB 25
WWM 25
MMH 25
MMB 25
339830
363610
336180
335910
322140
322150
339210
358390
348450
339870
346600
348640
348880
1
UPE 70-25
362790
1
UPE 80-25
362810
WWM 32
MMH 32
MMB 32
367800
367790
367780
UPE 70-32
362800
UPE 80-32
362820
UPE 120-32
362830
VSE 32-50
VSE 32-100
VSE 32-150
VSE 32-200
VSE 32-300
HDLR 450
HCT 300
362520
362530
362540
362550
362560
337450
351210
SRX 080M
SRX 120M
SRX 140M
SRX 180M
359080
359090
359100
359110
WWSP 880
FLH 60
FLHU 70
FLH 90
FLH 25M
SVK 852
SA 1
WWSP 556
WWSP 540
SOL
337880
338060
338070
366130
349430
326660
324990
370080
PWD 750
349100
PWD 900
362860
WPG 32
356040
DZU 35 S
367230
Typ-nr
Sztuk
Cena
Pompa ciepła
Wysokowydajna pompa ciepła woda/woda
Elastyczne taśmy izolacyjne do podłożenia
Zestaw nóżek STF4
Akcesoria hydrauliczne
Podstawa zbiornika buforowego 200 l
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Uniwersalny zbiornik buforowy 500 l*
Podwójny rozdzielacz bezciśnieniowy
Podwójny rozdzielacz bezciśnieniowy
Belka rozdzielacza
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Mieszany obieg grzewczy z czujnikiem temperatury
Moduł mieszalnika do systemów biwalentnych
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Moduł mieszanego obiegu grzewczego
Moduł mieszalnika do systemów biwalentnych
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Podzespoły rur do grzałek*
Ogrzewanie rurowe 3 kW
1
1
Akcesoria do ogrzewania
Konwektor wentylatorowy, ogrzewanie, 800 W
Konwektor wentylatorowy, ogrzewanie, 1200 W
Konwektor wentylatorowy, ogrzewanie, 1400 W
Konwektor wentylatorowy, ogrzewanie, 1800 W
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 400 l z czujnikiem temperatury
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe FLH 25M
Układ zaworów zabezpieczających
Armatura solaru SA 1
Zasobnik ciepłej wody 500 l z czujnikiem temperatury*
Zbiornik solarny 500 l do pompy ciepła*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
Mały grzejnik przepływowy pod stół 3,5kW
1
1
361090
1
Wyposażenie dodatkowe techniki regulacji
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 2/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.08.2014
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia WI 18TU
Opis
Typ-nr
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Karta interfejsu do sterownika pompy ciepła do podłączenia
Smart-RTC i WPM Econ PK/PKS 14/25 Econ
Zestaw do montażu naściennego MS PGD
Pilot zdalnego sterowania WPM 2006/2007/EconPlus/R*
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Numer
Ilości
artykułu
przykładowe
NWPM
EWPM
LWPM 410
356960
356970
339410
RWPM
363370
MS PGD
AP PGD
FG 3115
NTC-10M
KRRV 003
353810
356570
336620
363600
322070
PKS 14 Econ
DWU 25
DWU 40
WTU 50
WTE 20
362930
347760
347770
362370
358400
WPM Econ PK
360000
RKS WPM
342220
RTK 601U
RTK 602U
TPW WPM
355610
355620
350970
SOLCU 1
356220
Sztuk
Cena
Wyposażenie dodatkowe pasywnego chłodzenia
Pasywna stacja chłodzenia z modułem chłodzenia*
Hydraulicze wyposażenie dla pasywnego chłodzenia*
Hydraulicze wyposażenie dla pasywnego chłodzenia*
Płytowy wymiennik ciepła, lutowany miedzią
Płytowy wymiennik ciepła dla SIH 20
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Bierny regulator chłodzenia*
Moduł sterowania klimatyzacji pomieszczenia do regulacji
temperatury i wilgotności pomieszczenia
Regulator temperatury pomieszczenia grzanie/chłodzenie*
Regulator temperatury pomieszczenia grzanie/chłodzenie
Nadzór punktu rosy*
Akcesoria dodatkowe techniki regulacji (solar)
Regulator solarny dla jednego pola kolektora i jednego zbiornika
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 3/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.08.2014
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła woda/woda , schemat połączeń, Tylko pompa ciepła
Adnotacje:
Hydrauliczne połączenie obrazuje
schematyczne przedstawienie
niezbędnych do działania elementów i
powinno służyć jako pomoc do
przeprowadzenia własnych projektów.
Aktualną wersję można w każdej chwili
ściągnąć pod adresem
www.dimplex.de/nc/pl/professional/plan
owanie-online/schematy-po3-czen.html.
Nie zawiera ono wszystkich
koniecznych zgodnie z normą DIN EN
12828 instalacji bezpieczeństwa,
elementów utrzymania stałego ciśnienia
oraz ewentualnie koniecznych
dodatkowych urządzeń zamykających
do prac konserwacyjnych i
serwisowych.
Nastawienia sterownika pompy ciepła i
istniejącego ewentualnie zewnętrznego
urządzenia regulującego muszą zostać
dostosowane do przedłożonego
schematu połączeń.
Może wystąpić konieczność dokonania
aktualizacji oprogramowania!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 4/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.08.2014
schemat połączeń: 30131024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła woda/woda , schemat połączeń, Tylko pompa ciepła
Legenda:
1.
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2.
3.
3.1
4.
5.
6.
7.
8.
9.
10.
13.
15.
16.
17.
Pompa ciepła
Pompa ciepła powietrze/woda
Pompa ciepła solanka/woda
Pompa ciepła woda/woda
Rewersyjna pompa ciepła powietrze/woda
Rewersyjna pompa ciepła solanka/woda
Rewersyjna pompa ciepła woda/woda
Pompa ciepła powietrze/woda typu split
Menedżer pompy ciepła
Równoległy zbiornik buforowy
Zbiornik buforowy
Zbiornik ciepłej wody
Wymiennik ciepła wody w basenie
Pasywna stacja chłodzenia z regulatorem N6
Grzanie i ciche lub dynamiczne chłodzenie
Konwektor wentylatorowy z podłączeniem 4 litrowym
Wyłączny obieg chłodzenia
Wyłączny obieg grzania
Źródło ciepła
Wieża hydrauliczna
Ochrona przed oparzeniem
Wieża hydrauliczna HWK 332
System rozdziału ciepłej wody:
DDV 25
DDV 32
EB KPV
KPV 25
MMB 25
MMH 25
VTB 25
WWM 25
Podwójny bezciśnieniowy rozdzielacz (do 2,0 m³/h)*
Podwójny bezciśnieniowy rozdzielacz (do 2,5 m³/h)*
Moduł rozszerzający dla rozdzielacza kompaktowego (do 2,0 m³/h)*
Moduł rozszerzający z zaworem przelewowym (do 1,3 m³/h)*
w połączeniu z EB KPV (do 2,0 m³/h)*
Biwalentny moduł mieszający (do 2,0 m³/h)*
Moduł mieszający obiegu grzewczego
Belki rozdzielacza (do 2,5 m³/h)*
Moduł ciepłej wody / niemieszalny obieg grzewczy (do 2,5 m³/h)*
* zalecany max. przepływ wody grzewczej
Termika solaru:
SST 25
SOLPU 1
SOLCU 1
T1
T2
T3
Stacja solarna ciepłej wody
Stacja sloneczna
Regulator solaru
Czujnik temperatury (czujnik kolektora)
Czujnik temperatury (zbiornik 1)
Czujnik temperatury (zbiornik 2 /opcjonalna funkcja wskazania)
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
B3
B4
B7
E9
E10
E10.1
E10.2
E10.3
E10.5
F7
F10
K20
K21
M11
M12
M13
M14
M15
M16
M17
M18
M19
M20
M21
M22
M25
N1
N2
N3
N12
N17.1
N17.2
N17.3
N17.4
R1
R2
R3
R4
R5
R9
R11
R13
SMF
TC
Y5
Y6
Y7
Y8
Y12
Y13
termostat ciepłej wody
termostat basenu
Termostat, obieg pierwotny
Kołnierzowy grzejnik ciepłej wody
Drugi generator ciepła (2 GC)
Grzałka nurnikowa
Kocioł olejowy/gazowy
Kocioł na paliwa stałe
Instalacja solarna
Czujnik temperatury bezpieczeństwa
Przełącznik przepływu
Stycznik 2. generatora ciepła
Stycznik grzejnika nurnikowego ciepłej wody
Pierwotna pompa trybu grzania
Pierwotna pompa trybu chłodzenia
Pompa cyrkulacyjna ogrzewania biegu głównego
pompa cyrkulacyjna ogrzewania 1. obiegu grzewczego
Pompa cyrkulacyjna ogrzewania 2. obiegu grzewczego
Dodatkowa pompa cyrkulacyjna
Pompa cyrkulacyjna chłodzenia
Pompa obiegowa ciepłej wody
Pompa cyrkulacyjna basenu
Pompa obiegowa ogrzewania 3. obiegu cichego grzania/chłodzenia
mieszalnik
Mieszacz 2. obiegu grzania/chłodzenia
Pompa obiegowa ogrzewania i przygotowania ciepłej wody użytkowej
Regulator ogrzewania
Regulator chłodzenia rewersyjnych pomp ciepła
Stacje klimatyzacji pomieszczeń
Regulator solaru
Moduł chłodzenia, ogólny
Moduł chłodzenia, aktywny
Moduł chłodzenia, pasywny
Moduł solarny WPM Econ SOL
Czujnik zewnętrzny
Czujnik na powrocie
Czujnik ciepłej wody
Czujnik na powrocie wody chłodzącej
Czujnik temperatury 2. obiegu grzewczego
Czujnik dopływu (ochrona przed mrozem)
Czujnik dopływu wody chłodzącej
Czujnik temperatury 3. obiegu grzewczego / biwalentny regeneracyjny
Filtr zanieczyszczeń
Regulator temperatury w pomieszczeniu
Trójdrogowy zawór rozdzielczy
Zawór dwudrogowy
Trójdrogowy zawór mieszający
Zawór trójdrogowy (czas zamknięcia max. 10 sek.)
Zewnętrzny czterodrożny zawór przełączający
Trójdrożny zawór przełączający
Strona 5/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 05.08.2014
schemat połączeń: 30131024
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
