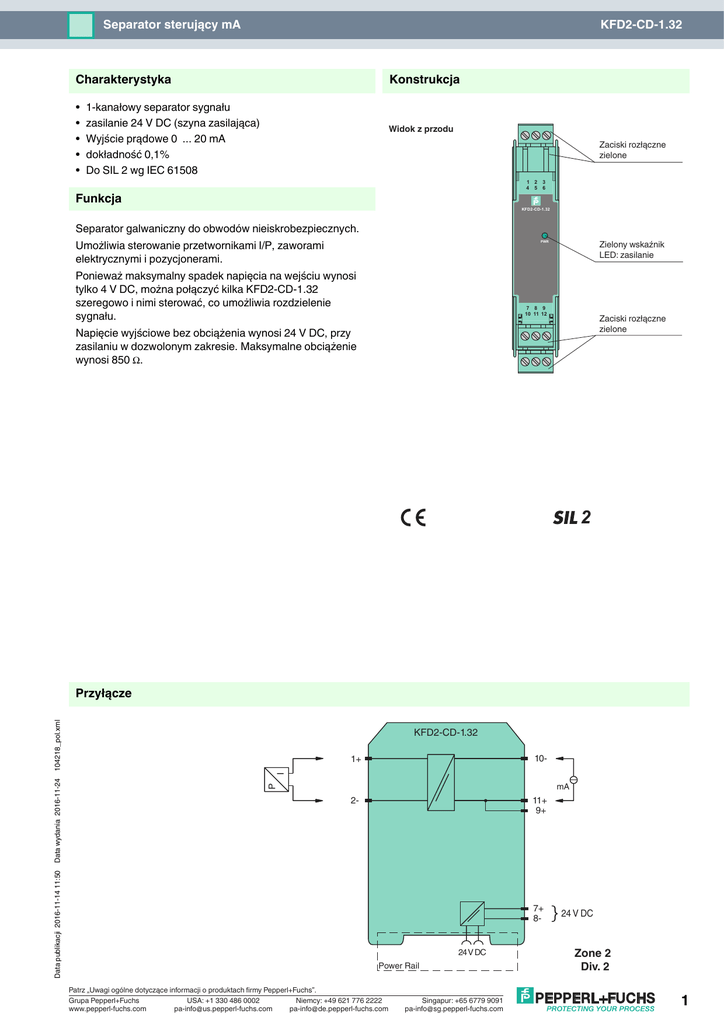

KFD2-CD-1.32 Separator sterujący mA Przyłącze

Separator sterujący mA
KFD2-CD-1.32
Konstrukcja
Charakterystyka
•
•
•
•
•
1-kanałowy separator sygnału
zasilanie 24 V DC (szyna zasilająca)
Wyjście prądowe 0 ... 20 mA
dokładność 0,1%
Do SIL 2 wg IEC 61508
Widok z przodu
Zaciski rozłączne
zielone
1 2
4 5
Funkcja
3
6
KFD2-CD-1.32
Separator galwaniczny do obwodów nieiskrobezpiecznych.
Umożliwia sterowanie przetwornikami I/P, zaworami
elektrycznymi i pozycjonerami.
PWR
Ponieważ maksymalny spadek napięcia na wejściu wynosi
tylko 4 V DC, można połączyć kilka KFD2-CD-1.32
szeregowo i nimi sterować, co umożliwia rozdzielenie
sygnału.
Zielony wskaźnik
LED: zasilanie
7 8 9
10 11 12
Zaciski rozłączne
zielone
Napięcie wyjściowe bez obciążenia wynosi 24 V DC, przy
zasilaniu w dozwolonym zakresie. Maksymalne obciążenie
wynosi 850 Ω.
2
Data publikacji 2016-11-14 11:50
KFD2-CD-1.32
10-
2-
11+
9+
I
1+
mA
P
Data wydania 2016-11-24 104218_pol.xml
Przyłącze
7+
824 V DC
Power Rail
Patrz „Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs”.
Grupa Pepperl+Fuchs
USA: +1 330 486 0002
Niemcy: +49 621 776 2222
www.pepperl-fuchs.com
[email protected]
[email protected]
Singapur: +65 6779 9091
[email protected]
24 V DC
Zone 2
Div. 2
1
Dane techniczne
KFD2-CD-1.32
Dane ogólne
typ sygnału
Wyjście analogowe
Zasilanie
Przyłącze
Napięcie znamionowe
tętnienie prądu
Prąd znamionowy
Strata mocy
szyna zasilająca lub zaciski 7+, 8Ur
20 ... 35 V DC
Ir
≤ 50 mA
w granicach tolerancji zasilania
1,2 W
Wejście
Przyłącze
zaciski 9+, 10-, 11+
spadek napięcia
ok. 4 V przy 20 mA
Ograniczenie
Prąd wejściowy: około ≤40 mA ; napięcie wejściowe: ≤ 35 V
Sygnał wejściowy
0 ... 20 mA
Napięcie
≤ 4 V przy 20 mA
Wyjście
Przyłącze
zaciski 1+, 2-
Prąd
0 ... 20 mA
Obciążenie
≤ 850 Ω
Napięcie
17 V przy 20 mA
właściwości transmisji
odchylenie
po kalibracji
Wpływ temperatury otoczenia
czas wzrastania
≤ ± 0,1%, obejmując nieliniowość i histerezę przy temperaturze 20 °C (68 °F)
≤ ±0,01%
< 10 ms
Izolacja elektryczna
Wejście/wyjście
bezpiecznie rozdzielone galwanicznie wg normy IEC/EN 60079-11, wartość szczytowa napięcia 375 V
Wejście/zasilanie
izolacja robocza, napięcie znamionowe izolacji 50 V AC
Wyjście/zasilanie
bezpiecznie rozdzielone galwanicznie wg normy IEC/EN 60079-11, wartość szczytowa napięcia 375 V
Zgodność z dyrektywami
Kompatybilność elektromagnetyczna
Dyrektywa 2014/30/UE
EN 61326-1:2013 (lokalizacja ośrodków przemysłowych)
Zgodnożć
Koordynacja izolacyjna
EN 50178
Izolacja elektryczna
EN 50178
Stopień ochrony
IEC 60529
Warunki otoczenia
Temperatura otoczenia
-20 ... 60 °C (-4 ... 140 °F)
Specyfikacja mechaniczna
Stopień ochrony
IP 20
Masa
ok. 100 g
Wymiary
20 × 107 × 115 mm , typ obudowy B1
Dane dotyczące stosowania w
strefach zagrożonych wybuchem
Certyfikat
Oznakowanie
TÜV 99 ATEX 1499 X
¬ II 3G Ex nA II T4 [urządzenie w strefie 2]
Dyrektywa 2014/34/UE
EN 60079-0:2012+A11:2013 , EN 60079-15:2010
Informacje ogólne
Informacja uzupełniająca
Należy przestrzegać certyfikatów, deklaracji zgodności, instrukcji obsługi i podręczników, gdzie ma to
zastosowanie. W celu uzyskania informacji prosimy wejść na stronę www.pepperl-fuchs.com.
Data publikacji 2016-11-14 11:50
Data wydania 2016-11-24 104218_pol.xml
Zgodność z dyrektywami
Patrz „Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs”.
Grupa Pepperl+Fuchs
USA: +1 330 486 0002
Niemcy: +49 621 776 2222
www.pepperl-fuchs.com
[email protected]
[email protected]
Singapur: +65 6779 9091
[email protected]
2
Dane techniczne
KFD2-CD-1.32
Akcesoria
Moduł dostarczania prądu stałego KFD2-EB2
Ten moduł dostarczania prądu stałego jest wykorzystywany do łączenia urządzeń 24 V DC za pomocą szyny zasilania.
Wyposażony w bezpiecznik moduł dostarczania prądu stałego może obsługiwać do 150 pojedynczych urządzeń, w zależności
od poziomu zużycia energii przez poszczególne urządzenia. Styki mechaniczne z galwaniczną izolacją używają szyny zasilania
do przekazywania zebranych komunikatów błędów.
Szyna zasilania UPR-03 (Power Rail)
Szyna zasilania UPR-03 to kompletna jednostka składająca się z gniazd elektrycznych i szyny profilu aluminiowego o wymiarach
35 mm x 15 mm. Aby działała, wystarczy po prostu podłączyć urządzenia.
Szyna profilowa K-DUCT z szyną zasilania
Szyna profilowa K-DUCT to profil aluminiowy z umieszczoną w nim szyną zasilania i dwoma zintegrowanymi kanałami
kablowymi do kabli systemowych i połączeniowych. Zestaw ten nie wymaga zatem użycia żadnych dodatkowych kabli.
