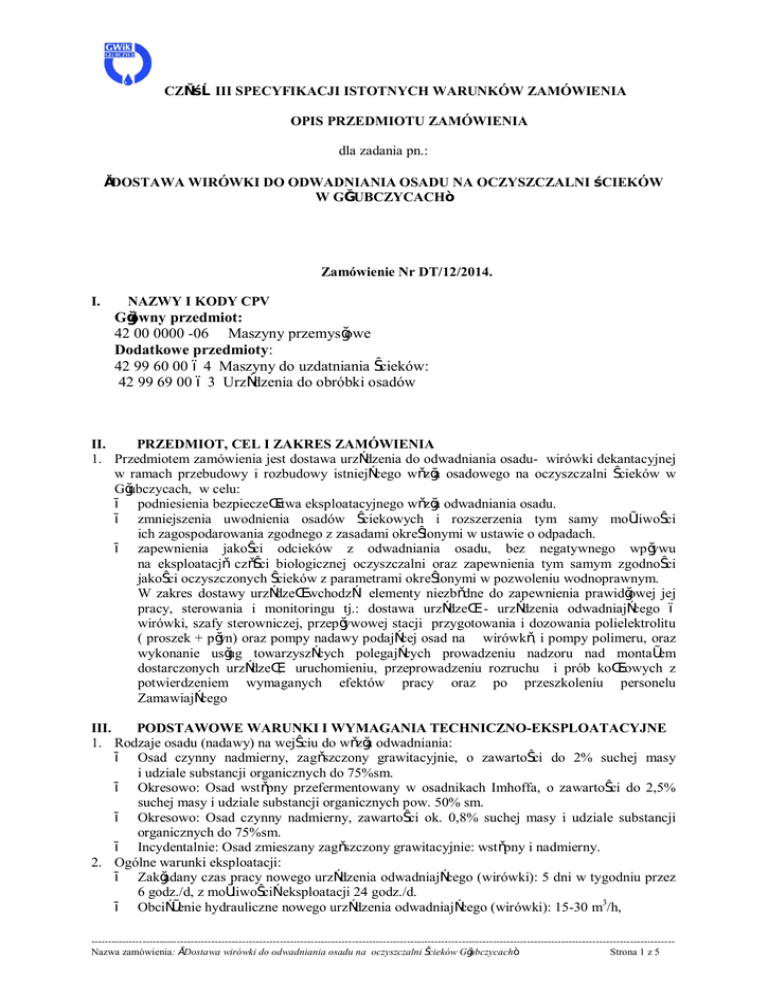

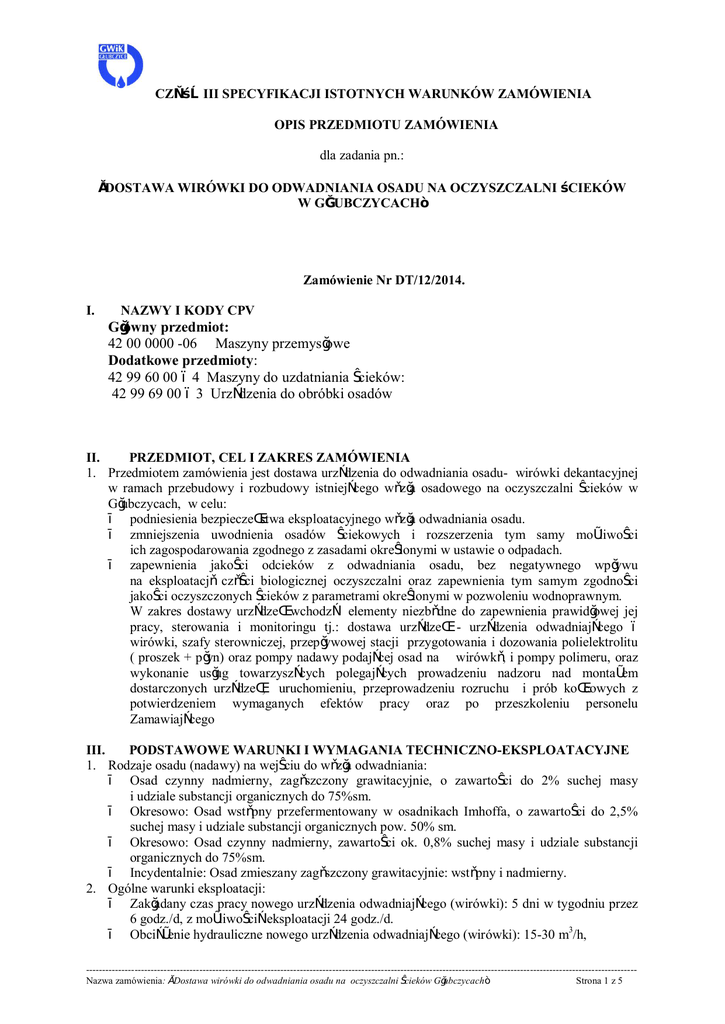

Główny przedmiot: 42 00 0000

CZĘŚĆ III SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA
OPIS PRZEDMIOTU ZAMÓWIENIA
dla zadania pn.:
„DOSTAWA WIRÓWKI DO ODWADNIANIA OSADU NA OCZYSZCZALNI ŚCIEKÓW
W GŁUBCZYCACH”
Zamówienie Nr DT/12/2014.
I.
NAZWY I KODY CPV
Główny przedmiot:
42 00 0000 -06 Maszyny przemysłowe
Dodatkowe przedmioty:
42 99 60 00 – 4 Maszyny do uzdatniania ścieków:
42 99 69 00 – 3 Urządzenia do obróbki osadów
II.
PRZEDMIOT, CEL I ZAKRES ZAMÓWIENIA
1. Przedmiotem zamówienia jest dostawa urządzenia do odwadniania osadu- wirówki dekantacyjnej
w ramach przebudowy i rozbudowy istniejącego węzła osadowego na oczyszczalni ścieków w
Głubczycach, w celu:
− podniesienia bezpieczeństwa eksploatacyjnego węzła odwadniania osadu.
− zmniejszenia uwodnienia osadów ściekowych i rozszerzenia tym samy możliwości
ich zagospodarowania zgodnego z zasadami określonymi w ustawie o odpadach.
− zapewnienia jakości odcieków z odwadniania osadu, bez negatywnego wpływu
na eksploatację części biologicznej oczyszczalni oraz zapewnienia tym samym zgodności
jakości oczyszczonych ścieków z parametrami określonymi w pozwoleniu wodnoprawnym.
W zakres dostawy urządzeń wchodzą elementy niezbędne do zapewnienia prawidłowej jej
pracy, sterowania i monitoringu tj.: dostawa urządzeń - urządzenia odwadniającego –
wirówki, szafy sterowniczej, przepływowej stacji przygotowania i dozowania polielektrolitu
( proszek + płyn) oraz pompy nadawy podającej osad na wirówkę, i pompy polimeru, oraz
wykonanie usług towarzyszących polegających prowadzeniu nadzoru nad montażem
dostarczonych urządzeń, uruchomieniu, przeprowadzeniu rozruchu i prób końcowych z
potwierdzeniem wymaganych efektów pracy oraz po przeszkoleniu personelu
Zamawiającego
III.
PODSTAWOWE WARUNKI I WYMAGANIA TECHNICZNO-EKSPLOATACYJNE
1. Rodzaje osadu (nadawy) na wejściu do węzła odwadniania:
− Osad czynny nadmierny, zagęszczony grawitacyjnie, o zawartości do 2% suchej masy
i udziale substancji organicznych do 75%sm.
− Okresowo: Osad wstępny przefermentowany w osadnikach Imhoffa, o zawartości do 2,5%
suchej masy i udziale substancji organicznych pow. 50% sm.
− Okresowo: Osad czynny nadmierny, zawartości ok. 0,8% suchej masy i udziale substancji
organicznych do 75%sm.
− Incydentalnie: Osad zmieszany zagęszczony grawitacyjnie: wstępny i nadmierny.
2. Ogólne warunki eksploatacji:
− Zakładany czas pracy nowego urządzenia odwadniającego (wirówki): 5 dni w tygodniu przez
6 godz./d, z możliwością eksploatacji 24 godz./d.
− Obciążenie hydrauliczne nowego urządzenia odwadniającego (wirówki): 15-30 m3/h,
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------Nazwa zamówienia: „Dostawa wirówki do odwadniania osadu na oczyszczalni ścieków Głubczycach”
Strona 1 z 5
− Obciążenie masowe nowego urządzenia odwadniającego (wirówki): do 650 kg sm./h,
3. Wymagany efekt technologiczny:
− Stopień odwodnienia osadu wyrażony zawartością suchej masy w placku osadowym, nie
mniej 22% sm. (220kg.sm./m3) dla każdego z ww. rodzajów nadawy,
− Średnie stężenie zawiesin ogólnych w odcieku dla każdego z ww. rodzajów nadawy, nie
wyższe niż 500 g.sm./m3.
− Efekt technologiczny powinien być osiągalny przy obciążeniu wirówki nie niższym niż 300
kg.sm./h i przy dawce flokulantu nie wyższej niż 10 g/kg.sm. w nadawie (warunkowo: 12
g/kg.sm. w przypadku partii osadów opornych na odwadnianie mechaniczne).
− Wymagane parametry placka i odcieku winny być zagwarantowane w każdym dniu normalnej
eksploatacji urządzenia odwadniającego (wirówki).
− Sposób udokumentowania efektu technologicznego przedstawiono w rodz. 5.10: ST-20
„Rozruch i próba eksploatacyjna”
IV.
SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA.
1. Zakres dostaw jest szczegółowo określony w niżej wymienionych dokumentach: dokumentacjach
projektowych opracowanych przez Biuro Projektów Budownictwa Komunalnego we Wrocławiu
Spółka z o.o. ul. Opolska 11-19 lok.1
l.p.
wyszczególnienie
1. Projekt budowlany
1.1. Projekt budowlany przebudowy i rozbudowy węzła odwadniania osadów pn. „Modernizacja
węzła osadowego oczyszczalni ścieków w Głubczycach”
Opracowanie :
a) Spec. Architektoniczna - techn. arch. Irena Szczepanik
b) Spec. konstrukcyjno- budowlana - mgr inż. Adam Ferenz
c) Spec. technologiczna i wytyczne AKPiA mgr inż. Paweł Szymecki
d) Spec. instalacje sanitarne mgr inż. Urszula Łacina
e) Spec. instalacje elektryczne i elektroenergetyczne oraz AKPiA mgr inż. Zbigniew
Kowaluk
f) Spec. drogowa mgr inż. Tomasz Cabała
2.
Projekty wykonawcze
2.1. Projekt wykonawczy pn. „Modernizacja węzła osadowego oczyszczalni ścieków
w Głubczycach - technologia i wytyczne AKPiA - mgr inż. Paweł Szymecki
3.
Specyfikacje techniczne wykonania i odbioru robót budowlanych
3.1. Specyfikacje techniczne wykonania i odbioru robót budowlanych mgr inż. Monika
Czajkowska- Korgul
1. Specyfikacja ST- 00 - Wymagania ogólne
2. Specyfikacja ST- 14 - Instalacje technologiczne
3. Specyfikacja ST 20 – Rozruch i próba eksploatacyjna
W/w dokumentacja w 1 egzemplarzu zostanie przekazana Wykonawcy w terminie do 7 dni od dnia
podpisania umowy.
2. Za wykonanie przedmiotu zamówienia Wykonawca otrzyma wynagrodzenie ryczałtowe .
V.
DODATKOWE WARUNKI REALIZACJI PRZEDMIOTU ZAMÓWIENIA.
1. W terminie do 7 dni od podpisania niniejszej umowy Wykonawca przekaże Zamawiającemu
następujące informacje i dokumenty :
a) dane niezbędne do wykonania fundamentu na którym zostanie posadowione Urządzenie,
obejmujące:
- masę samego urządzenia oraz urządzenia wraz z osadem pod pełnym obciążeniem,
- wymiary urządzenia,
- inne dane, które powinny być uwzględnione przy wykonania fundamentu jak opisano w
pkt III.1. SIWZ
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------Nazwa zamówienia: „Dostawa wirówki do odwadniania osadu na oczyszczalni ścieków Głubczycach”
Strona 2 z 5
b) określi rzeczywisty termin dostawy urządzenia na plac budowy
c) plan usytuowania urządzenia w budynku i wskaże miejsca zasilenia go we wszystkie niezbędne
media,
d) informacje niezbędne do uwzględnienia w systemie zasilania i sterowania Urządzenia,
2. Wykonawca (w składzie ujmującym osoby przewidziane do wykonania zamówienia) jest
zobowiązany do uczestniczenia w cotygodniowych naradach (Radach Budowy) dotyczących
postępu robót .Zamawiający zastrzega możliwość organizowania Rad Budowy w terminach
częstszych w przypadku zaistnienia okoliczności uzasadniających taką potrzebę.
3. Wykonawca w terminie 14 dni od zapłaty przez Zamawiającego wynagrodzenia wynikającego z
rozliczenia końcowego dostarczy Zamawiającemu pisemne oświadczenie, że otrzymał wszelkie
należności pieniężne na mocy umowy lub w związku z nią.
VI.
WYKAZ PODSTAWOWYCH MASZYN , URZĄDZEŃ I WYPOSAŻENIA
OFEROWANYCH PRZEZ WYKONAWCĘ
Wykaz maszyn, urządzeń i wyposażenia stanowi element oferty służący do oceny równoważności
w stosunku do rozwiązań opisanych w dokumentacji projektowej i wymaganych dostawie w ramach
tej inwestycji. Opisy poszczególnych pozycji podane w Wykazie nie powinny być traktowane jako
ograniczające zobowiązania Wykonawcy wynikające z Umowy na wykonanie Robót. Wykonawca
oświadcza, że zapoznał się z dokumentacją projektową i wypełnił niniejszy Wykaz zgodnie z jej
wymaganiami.
Wykonawca jest odpowiedzialny, za jakość zastosowanych materiałów, maszyn i urządzeń, za montaż
i uruchomienie, za ich zgodność z dokumentacją projektową, wymaganiami specyfikacji
technicznych, programem zapewnienia jakości.
Wszystkie wykazane i zamontowane materiały, maszyny, urządzenia i wyposażenie muszą być
fabrycznie nowe.
Roboty oraz zastosowane materiały, maszyny, urządzenia i wyposażenie muszą gwarantować:
· osiągnięcie wymaganych parametrów technologicznych określonych w dokumentacjach
technicznych i STWiOR,
· minimum 24 letni okres gwarancji na wirówkę wraz z dostarczonym przez Wykonawcę
wyposażeniem włącznie z częściami zamiennymi i eksploatacyjnymi z zastrzeżeniem j.n.
o gwarancja na bęben z wyłączeniem elementów zużywających się, jak listwa
wzdłużna/frezy, tuleje wylotu fazy stałe - min 50 000 godzin pracy
o gwarancja na ślimak, w tys. godzin pracy - min 10 000 godzin pracy
o gwarancja na przekładnię i łożyska - min 10 000 godzin pracy
o gwarancja na wał uszczelniający z uszczelnieniami- min 10 000 godzin pracy
· dostępność części zamiennych do zainstalowanych w ramach Dostawy maszyn i urządzeń
przez okres minimum 7 lat od daty wydania Świadectwa Przejęcia.
Parametry technologiczne opisane w niniejszym dokumencie stanowią optymalny nominalny punkt
pracy urządzeń. Parametry jakościowe mają zapewnić odpowiedni standard i poziom pracy.
Wykonawca stosując rozwiązania równoważne jest w pełni odpowiedzialny za taki dobór maszyn
urządzeń, sprzętu, armatury i innych by uzyskać wymagane parametry technologiczne oczyszczalni,
oraz by dostosować je do istniejących i projektowanych budynków bez zmiany ich istniejącej
/zaprojektowanej powierzchni, kubatury i układu przestrzennego, tak by nie zachodziła konieczność
zmiany tych budynków i zmiany pozwolenia na budowę.
Wskazane jest by Wykonawca stosując rozwiązania równoważne stosował maszyny, urządzenia
i wyposażenie podobnego typu i tego samego producenta (tam gdzie jest to możliwe) tak by
Zamawiający w trakcie eksploatacji mógł korzystać z maksymalnie kilku podmiotów serwisujących
i naprawczych.
Wykonawca zapewnia, że Maszyny, Urządzenia i Wyposażenie jest sprawdzone w eksploatacji
i przedkłada stosowne referencje.
Maszyny, Urządzenia i Wyposażenie oraz inne wyroby, muszą być z asortymentu bieżąco
produkowanego i odpowiadać normom i przepisom. Zastosowane Materiały, Urządzenia
i Wyposażenie muszą posiadać stosowne atesty, aprobaty, znaki bezpieczeństwa - wymagane polskimi
przepisami.
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------Nazwa zamówienia: „Dostawa wirówki do odwadniania osadu na oczyszczalni ścieków Głubczycach”
Strona 3 z 5
O ile producent przewidział podział na klasy lub gatunki, jakości; Maszyny, Urządzenia
i Wyposażenie muszą być w najwyższej (najlepszej) klasie lub gatunku.
Maszyny i Urządzenia muszą posiadać Dokumentacje Techniczno-Ruchowe i instrukcje napisane
w języku polskim.
Wykonawca zobowiązany jest załączyć karty katalogowe maszyn, urządzeń i wyposażenia
do niniejszego Wykazu i/lub inne dokumenty potwierdzające równoważność maszyn i urządzeń.
Za równoważne Wykonawca uznaje Maszyny, Urządzenia i Wyposażenie spełniające warunki
techniczne i jakościowe występujące w dokumentacji projektowej lub specyfikacji technicznej.
Wykonawca powiadomi Zamawiającego o zamiarze użycia Maszyn, Urządzeń lub Wyposażenia
równoważnego na 14 dni przed zastosowaniem albo w okresie dłuższym, jeśli będzie to wymagane
przez Zamawiającego.
Wybrane Maszyny, Urządzenia i Wyposażenie nie może być później zmieniane bez zgody
Zamawiającego.
Rodzaj materiału, tam gdzie wyspecyfikowano, nie podlega równoważności z uwagi na kontakt
ze ściekami.
Sumaryczna moc zainstalowana urządzeń nie może przekroczyć mocy określonej w dokumentacji
projektowej.
Pozostałe urządzenia jak opisano w dokumentacji i STWiOR z zachowaniem równoważności tam
opisanej.
Podane wymiary i masa mają charakter pomocniczy – nie stanowią o równoważności urządzeń,
jednakże Wykonawca weźmie pod uwagę, że zasadnicza zmiana masy i wymiarów może skutkować
koniecznością przeprojektowania fundamentowania pod urządzenie lub zmiany powierzchni lub
kubatury budynku. Takie zmiany będą odbywały się na koszt i ryzyko Wykonawcy.
Maszyny, urządzenia, wyposażenie oraz armatura niewyspecyfikowane w niniejszym załączniku będą
dostarczone zgodnie z wymogami określonymi w dokumentacji projektowej z zachowaniem zasad ich
równoważności.
Wykaz maszyn i urządzeń oferowanych przez Wykonawcę stanowi załącznik nr 4 do oferty część IV SIWZ
Rozwiązania równoważne - zasady.
Użyte w dokumentach opisujących przedmiot zamówienia nazwy materiałów i urządzeń lub
jakichkolwiek innych wyrobów lub produktów służą jedynie i wyłącznie określeniu pożądanego
standardu wykonania i określenia właściwości i wymogów techniczno - użytkowych założonych
w dokumentacji technicznej dla danego typu rozwiązań, nie są obowiązujące i należy je traktować,
jako propozycje projektanta. Nie są one w żaden sposób wiążące przyszłego wykonawcę do ich
stosowania.
1. Wykonawca może zastosować materiały i urządzenia równoważne o parametrach techniczno –
użytkowych odpowiadających co najmniej parametrom materiałów i urządzeń zaproponowanych
w dokumentacji projektowej.
2. Wykonawca ma obowiązek posiadać w stosunku do materiałów i urządzeń równoważnych
dokumenty potwierdzające pozwolenie na zastosowanie /wbudowanie (atesty, certyfikaty,
aprobaty techniczne, świadectwa jakości) oraz dokumentację techniczno - ruchową.
3. Dopuszcza się zamienne rozwiązania (w oparciu o produkty innych producentów) pod
warunkiem:
— spełnienia co najmniej takich samych lub lepszych właściwości technicznych,
— przedstawienia zamiennych rozwiązań na piśmie (dane techniczne, atesty, dopuszczenia
do stosowania).
4. Jeżeli w SIWZ (lub w dokumentach załączonych do SIWZ odnoszących się do przedmiotu
zamówienia) zostało wskazane pochodzenie (marka, znak towarowy, producent, dostawca)
materiałów lub normy, o których mowa w art. 30 ust. 1 -3 ustawy z dnia 29 stycznia 2004 r. Prawo
zamówień publicznych (tj. Dz. U. z 2013, poz. 907 ze zm.) Zamawiający dopuszcza oferowanie
materiałów lub rozwiązań równoważnych.
5. Pod pojęciem równoważności należy rozumieć, iż zagwarantują one realizację zgodnie
z założeniami jakościowymi, technologicznymi i eksploatacyjnymi zawartymi w opisie
przedmiotu niniejszego oraz zapewnią uzyskanie parametrów technicznych, technologicznych
i jakościowych co najmniej równych parametrom założonym w opisie przedmiotu zamówienia.
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------Nazwa zamówienia: „Dostawa wirówki do odwadniania osadu na oczyszczalni ścieków Głubczycach”
Strona 4 z 5
6. Podane w opisie przedmiotu zamówienia nazwy własne nie mają na celu naruszenie art. 29 i 7
w/w ustawy, a mają jedynie za zadanie sprecyzowanie oczekiwań jakościowych,
eksploatacyjnych, technicznych i technologicznych Zamawiającego.
7. Zamawiający nie uzna za urządzenie równoważne żadnych urządzeń prototypowych.
8. W przypadku zamiaru wbudowania urządzeń lub materiałów równoważnych w stosunku do
wymienionych w dokumentacji projektowej, Wykonawca załączy zestawienie sporządzone
według wzoru (załącznik nr 3 do SIWZ - Wykaz podstawowych maszyn, urządzeń, wyposażenia
i materiałów oferowanych przez wykonawcę), w którym zawrze niezbędne informacje
potwierdzające równoważność oferowanych urządzeń. Zamawiający uzna urządzenie za
równoważne pod warunkiem uzyskania pozytywnej opinii autora Projektu na etapie oceny
złożonych ofert.
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------Nazwa zamówienia: „Dostawa wirówki do odwadniania osadu na oczyszczalni ścieków Głubczycach”
Strona 5 z 5
