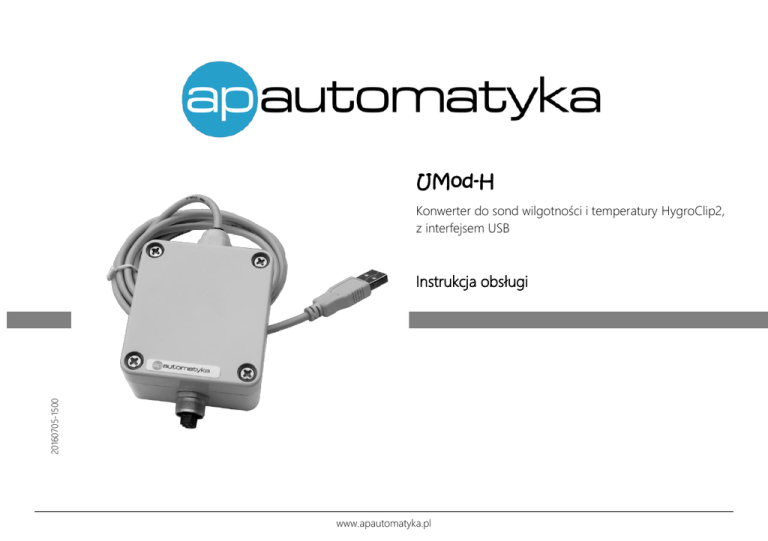

UMod-H - AP Automatyka

UMod-H
Konwerter do sond wilgotności i temperatury HygroClip2,
z interfejsem USB
20160705-1500
Instrukcja obsługi
www.apautomatyka.pl
Oferta firmy
Oferta firmy
Pomiar temperatury i wilgotności - ROTRONIC
sondy pomiarowe, mierniki ręczne, przetworniki, rejestratory, pomiary meteorologiczne, kalibracja,
systemy pomiarowe (przewodowe i bezprzewodowe), oprogramowanie, ...
Pomiar ciśnienia, różnicy ciśnień, przepływu, poziomu - HUBA CONTROL
czujniki, przetworniki, presostaty mechaniczne i elektroniczne, wskaźniki cyfrowe, ...
Pomiar aktywności wody - ROTRONIC
sondy pomiarowe, mierniki ręczne, urządzenia laboratoryjne, ...
Pomiar stężenia dwutlenku węgla (CO2) - ROTRONIC
czujniki, przetworniki, wskaźniki, sygnalizatory, urządzenia z dodatkową opcją kontroli temperatury, czadu,
…
Siłowniki elektryczne do klap, przepustnic i zaworów - GRUNER
standardowe, ze sprężyną powrotną, szybkie do klap i przepustnic, z zaworami, siłowniki liniowe, ...
Automatyka do stref zagrożonych wybuchem - SCHISCHEK
siłowniki elektryczne (ćwierć-obrotowe i liniowe), czujniki, przetworniki i wskaźniki temperatury,
wilgotności, ciśnienia, różnicy ciśnień; czujniki dwustanowe, separatory, ...
Czujniki pozycjonujące – POSITAL FRABA
enkodery inkrementalne, magnetyczne enkodery absolutne, optyczne enkodery absolutne, czujniki
linkowe drogi (enkodery linkowe), inklinometry (pochyłomierze), akcesoria, …
UMod-H
Strona 1
Spis treści
Spis treści
Oferta firmy ......................................................................................................................................................................................................................1
Spis treści ......................................................................................................................................................................................................................... 2
Uwagi ................................................................................................................................................................................................................................ 3
Zasady bezpieczeństwa ............................................................................................................................................................................................... 3
Zalecenia montażowe .................................................................................................................................................................................................. 3
Informacja producenta................................................................................................................................................................................................. 4
Zastosowanie .................................................................................................................................................................................................................. 4
Opis wyprowadzeń urządzenia ................................................................................................................................................................................. 5
Właściwości urządzenia ............................................................................................................................................................................................... 5
Wejścia i wyjścia ............................................................................................................................................................................................................. 6
Wejście sondy ............................................................................................................................................................................................................ 6
Komunikacja USB ...................................................................................................................................................................................................... 6
Protokoły komunikacyjne ............................................................................................................................................................................................ 7
Parametry transmisji ................................................................................................................................................................................................ 7
Dostępne protokoły komunikacyjne ................................................................................................................................................................... 7
Zestaw ............................................................................................................................................................................................................................. 10
Akcesoria ........................................................................................................................................................................................................................ 10
Notatki własne ............................................................................................................................................................................................................... 11
Kontakt ............................................................................................................................................................................................................................ 12
UMod-H
Strona 2
Uwagi
Uwagi
Wszystkie znaki towarowe, logotypy producentów oraz nazwy użyte w instrukcji należą do ich prawowitych właścicieli i zostały
użyte w dokumencie jedynie w celach informacyjnych.
Zasady bezpieczeństwa






przed rozpoczęciem korzystania z urządzenia należy dokładnie zapoznać się z instrukcją
niewłaściwa instalacja urządzenia może doprowadzić do zagrożenia życia lub zdrowia jego użytkowników
przed podłączeniem zasilania należy upewnić się, czy wszystkie przewody w układzie zostały podłączone prawidłowo
przed dokonaniem wszelkich modyfikacji przewodów należy wyłączyć napięcia zasilania
w celu prawidłowego działania urządzenia należy zapewnić właściwe warunki jego pracy, zgodne z danymi technicznymi
urządzenia (między innymi napięcie zasilania, temperatura, wilgotność, …)
urządzenie to nie może być instalowane w strefach zagrożonych wybuchem
Zalecenia montażowe
Moduł został zaprojektowany z myślą o zapewnieniu odpowiedniego poziomu odporności na większość zaburzeń, które mogą
wystąpić w środowisku przemysłowym. W środowiskach o nieznanym poziomie zakłóceń zaleca się stosowanie następujących
środków zapobiegających ewentualnemu zakłócaniu pracy urządzenia:
 unikać prowadzenia przewodów pomiarowych (sygnałowych) w bezpośrednim sąsiedztwie i równolegle do przewodów
energetycznych i zasilających
 dla czujników oporowych w połączeniu 3-przewodowym stosować jednakowe przewody
 unikać bliskości urządzeń zdalnie sterowanych, mierników elektromagnetycznych, obciążeń wysokiej mocy
 unikać obciążeń z fazową lub grupową regulacją mocy oraz innych urządzeń wytwarzających duże zakłócenia impulsowe
UMod-H
Strona 3
Informacja producenta
Informacja producenta
Producent zastrzega sobie prawo do dokonywania zmian niektórych funkcji i zapisów w instrukcji w związku z ciągłą pracą nad
udoskonalaniem konstrukcji urządzenia, bez powiadamiania o tym jego użytkowników.
Zastosowanie
UMod H to konwerter, który tylko w połączeniu z sondą pomiarową HygroClip2 pozwala na pomiar wilgotności względnej i
temperatury powietrza. Konwerter umożliwia komunikację z sondą przy wykorzystaniu interfejsu USB i protokołu MODBUS ASCII
lub RO-ASCII (kompatybilny z oprogramowaniem HW4). Protokoły komunikacyjne zależą od typu sondy pomiarowej.
Rysunek 1. Przykładowa aplikacja z wykorzystaniem modułu UMod H
UMod H wyposażony jest w jedno złącze kompatybilne ze wszystkimi sondami HygroClip2 – sonda dobierana w zależności od
aplikacji. Konwerter zasilany jest bezpośrednio z portu USB. Sonda jest zasilana z konwertera napięciem 3.3VDC.
UMod-H
Strona 4
Opis wyprowadzeń urządzenia
Sonda HygroClip2 (HC2) zamawiana zawsze oddzielnie.
Wszystkie parametry kompletu (konwertera oraz sondy) ustalane są w momencie złożenia zamówienia i ustawiane fabrycznie. Parametry
zapisywane są zawsze w nieulotnej pamięci sondy. W przypadku wątpliwości proponujemy kontakt z producentem konwertera.
Opis wyprowadzeń urządzenia
Nazwa
Opis
Przewód USB ze złączem typu A,
długość ok. 1m
Złącze do podłączenia sondy HC2
USB
Złącze E2
Tabela 1. Opis wyprowadzeń modułu UMod H
Rysunek 2. Złącze sondy HC2
Podczas podłączania urządzenia należy zachować szczególna ostrożność. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia
lub zniszczenie urządzenia oraz podłączonych do niego urządzeń.
Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu!
Właściwości urządzenia
Parametr
Zasilanie
Zasilanie konwertera, pobór prądu
Wejście sondy
Liczba sond, zasilanie sondy
Wyjście cyfrowe
Interfejs
Protokół transmisji
Ustawienia urządzenia
UMod-H
Wartość
5 VDC (bezpośrednio z portu USB), <15mA (bez podłączonego czujnika)
1 (możliwość podłączenia 1 sondy HygroClip2 firmy Rotronic), 3.3 VDC (sonda zasilana przez konwerter)
USB
MODBUS ASCII – konfigurowany w momencie składania zamówienia
RO-ASCII – kompatybilny z oprogramowaniem na komputer PC z serii HW4 firmy Rotronic
Uwaga: dostępność protokołów zależy od typu sondy
Wszystkie ustawienia kompletu (konwertera i sondy) ustalane w momencie złożenia zamówienia
Strona 5
Wejścia i wyjścia
Obudowa
Materiał, stopień ochrony
Inne
Warunki pracy
Poliwęglan, Zapewniany przez obudowę: IP65
-20…+60oC / 0…100%RH (bez kondensacji pary)
Tabela 2. Właściwości urządzenia
Wejścia i wyjścia
Wejście sondy
Do podłączenia sondy pomiarowej należy użyć złącza E2, znajdującego się na obudowie konwertera. W aplikacjach, gdzie sonda
musi być oddalona od konwertera, należy dobrać odpowiedni przewód oferowany przez producenta sondy.
Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie
urządzenia oraz podłączonych do niego urządzeń.
Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu!
Komunikacja USB
Urządzenie zostało wyposażone w interfejs USB, z protokołem MODBUS ASCII oraz RO-ASCII (zależy od typu sondy). Interfejs ten
pozawala na podłączenie konwertera bezpośrednio do portu USB komputera PC i jest widziany jako wirtualny port COM.
Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie
urządzenia oraz podłączonych do niego urządzeń.
Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu!
UMod-H
Strona 6
Protokoły komunikacyjne
Protokoły komunikacyjne
Interfejs USB modułu pozwala na komunikację z komputerem PC w protokole MODBUS ASCII lub RO-ASCII.
Parametry transmisji
Komunikacja z urządzeniem odbywa z następującymi parametrami transmisji:
Prędkość transmisji:
19200
Bity danych:
8
Bity stopu:
1
Parzystość:
brak
Kontrola transmisji:
brak
Adres:
ustalany w momencie złożenia zamówienia i konfigurowany fabrycznie
(adres zapisywany w nieulotnej pamięci sondy HygroClip2; istnieje możliwość zmiany adresu wyłącznie
z poziomu dedykowanego oprogramowania PC z serii HW4 firmy Rotronic.)
Dostępne protokoły komunikacyjne
Protokół RO-ASCII
Protokół RO-ASCII został opracowany przez firmę Rotronic i pozwala na komunikację konwertera i sondy HygroClip2 z
dedykowanym programem serii HW4. Funkcje oprogramowania opisane zostały w dokumentacji technicznej firmy Rotronic.
UMod-H
Strona 7
Protokoły komunikacyjne
Protokół MODBUS ASCII
Ramka komunikacyjna
Komunikacja z urządzeniem w protokole MODBUS ASCII odbywa się na zasadzie „pytanie-odpowiedź”. Urządzenie nadrzędne
(komputer PC) inicjalizuje ramkę dla odczytu danych, a urządzenie odsyła odpowiedź z parametrem.
Poniżej przedstawiona została struktura ramki komunikacyjnej dla protokołu MODBUS ASCII.
:
ADR
FUNC
DAT1
DAT2
…
DATn
:
- (1 bajt – 8 bitów)
- znacznik startu
ADR
- (2 bajty – 16 bitów)
- adres urządzenia – wartość heksadecymalna w ASCII
FUNC
- (2 bajty – 16 bitów)
- funkcja MODBUS – wartość heksadecymalna w ASCII
LCR
DAT1..n - (n bajtów – 8*n bitów) - dane do zapisu bądź odczytane
LCR
- (1 bajty – 8 bitów)
- suma kontrolna– może zostać pominięta w zapytaniu
CR
- (1 bajty – 8 bitów)
- znacznik końca (Carriage Return) – może zostać pominięty w zapytaniu
FL
- (1 bajty – 8 bitów)
- znacznik końca (Line Feed) – może zostać pominięty w zapytaniu
Funkcje MODBUS
W urządzeniu zaimplementowana została jedynie funkcja 0x03 – Read Holding Register.
UMod-H
Strona 8
Protokoły komunikacyjne
Pytanie:
:0103CRLF (znaki CR and LF nie są widoczne)
Odpowiedź (przykład):
:010306015E04CE042B96CRLF (znaki CR oraz LF nie są widoczne)
Wilgotność:
015EHEX
= 350DEC
Temperatura:
04CEHEX
= 1230DEC
Punkt rosy/zamarzania: 042BHEX
= 1067DEC
Przeliczanie wartości:
Wilgotność:
0 ... 1000DEC
= 0 ... 100,0%RH
Temperatura:
0 ... 7000DEC
= -100,0 ... 600,0°C
Punkt rosy/zamarzania: 0 ... 7000DEC
= -100,0 ... 600,0°C
Przeliczenie wartości (przykład):
Wilgotność:
350DEC
= 35.0%RH
Temperatura:
1230DEC
= 23.0°C
Punkt rosy/zamarzania: 1067DEC
UMod-H
= 6.7°C
Strona 9
Zestaw
Zestaw
Standardowy zestaw zawiera:
moduł ze złączem sondy E2 i przewodem USB (długość ~1m)
płyta CD ze sterownikami i instrukcją obsługi
1 szt.
1 szt.
Akcesoria
HygroClip2
E2-01A/02A/05A/…
AC1319, AC1320
Sondy do pomiaru wilgotności względnej i temperatury powietrza Rotronic
Przewód do sondy HygroClip2 (max 100m)
Uchwyty montażowe do sond HygroClip2
Modyfikacje na zamówienia
Oferujemy dostosowanie urządzenia do indywidulanych potrzeb aplikacji. Modyfikacja może obejmować część mechaniczną (inna
długość przewodu, zmiana obudowy, …) oraz część elektroniczną (inny interfejs komunikacyjny, …).
UMod-H
Strona 10
Notatki własne
Notatki własne
UMod-H
Strona 11
