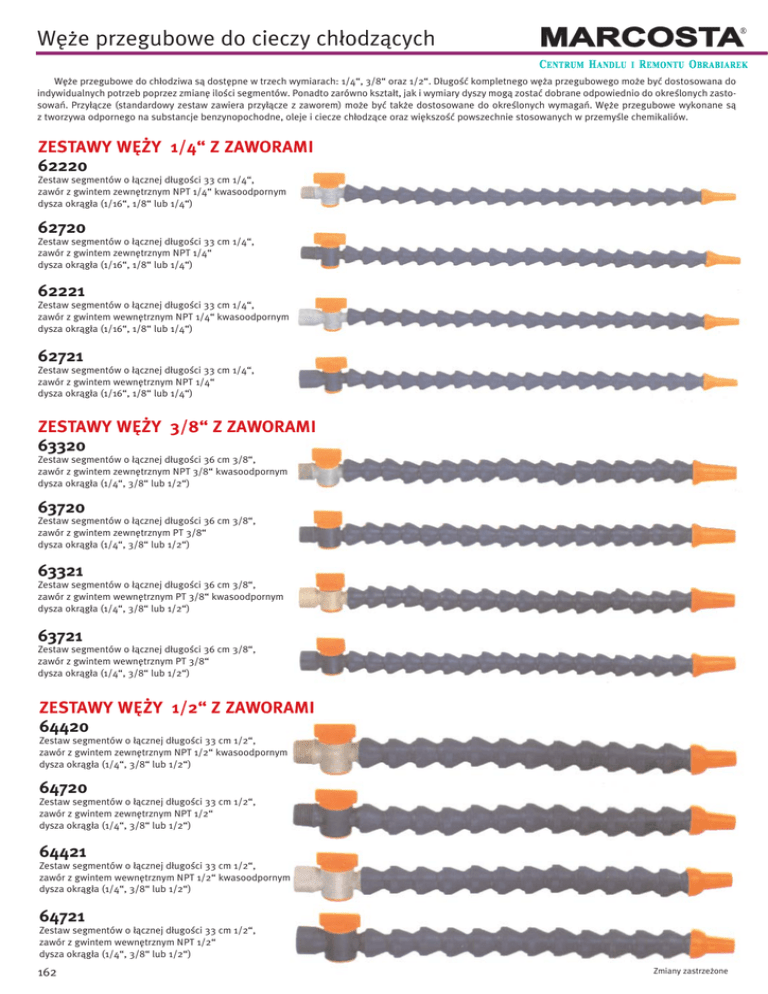

Węże przegubowe do cieczy chłodzących

Węże przegubowe do cieczy chłodzących
Węże przegubowe do chłodziwa są dostępne w trzech wymiarach: 1/4“, 3/8“ oraz 1/2“. Długość kompletnego węża przegubowego może być dostosowana do
indywidualnych potrzeb poprzez zmianę ilości segmentów. Ponadto zarówno kształt, jak i wymiary dyszy mogą zostać dobrane odpowiednio do określonych zastosowań. Przyłącze (standardowy zestaw zawiera przyłącze z zaworem) może być także dostosowane do określonych wymagań. Węże przegubowe wykonane są
z tworzywa odpornego na substancje benzynopochodne, oleje i ciecze chłodzące oraz większość powszechnie stosowanych w przemyśle chemikaliów.
ZESTAWY WĘŻY 1/4“ Z ZAWORAMI
62220
Zestaw segmentów o łącznej długości 33 cm 1/4“,
zawór z gwintem zewnętrznym NPT 1/4“ kwasoodpornym
dysza okrągła (1/16“, 1/8“ lub 1/4“)
62720
Zestaw segmentów o łącznej długości 33 cm 1/4“,
zawór z gwintem zewnętrznym NPT 1/4“
dysza okrągła (1/16“, 1/8“ lub 1/4“)
62221
Zestaw segmentów o łącznej długości 33 cm 1/4“,
zawór z gwintem wewnętrznym NPT 1/4“ kwasoodpornym
dysza okrągła (1/16“, 1/8“ lub 1/4“)
62721
Zestaw segmentów o łącznej długości 33 cm 1/4“,
zawór z gwintem wewnętrznym NPT 1/4“
dysza okrągła (1/16“, 1/8“ lub 1/4“)
ZESTAWY WĘŻY 3/8“ Z ZAWORAMI
63320
Zestaw segmentów o łącznej długości 36 cm 3/8“,
zawór z gwintem zewnętrznym NPT 3/8“ kwasoodpornym
dysza okrągła (1/4“, 3/8“ lub 1/2“)
63720
Zestaw segmentów o łącznej długości 36 cm 3/8“,
zawór z gwintem zewnętrznym PT 3/8“
dysza okrągła (1/4“, 3/8“ lub 1/2“)
63321
Zestaw segmentów o łącznej długości 36 cm 3/8“,
zawór z gwintem wewnętrznym PT 3/8“ kwasoodpornym
dysza okrągła (1/4“, 3/8“ lub 1/2“)
63721
Zestaw segmentów o łącznej długości 36 cm 3/8“,
zawór z gwintem wewnętrznym PT 3/8“
dysza okrągła (1/4“, 3/8“ lub 1/2“)
ZESTAWY WĘŻY 1/2“ Z ZAWORAMI
64420
Zestaw segmentów o łącznej długości 33 cm 1/2“,
zawór z gwintem zewnętrznym NPT 1/2“ kwasoodpornym
dysza okrągła (1/4“, 3/8“ lub 1/2“)
64720
Zestaw segmentów o łącznej długości 33 cm 1/2“,
zawór z gwintem zewnętrznym NPT 1/2“
dysza okrągła (1/4“, 3/8“ lub 1/2“)
64421
Zestaw segmentów o łącznej długości 33 cm 1/2“,
zawór z gwintem wewnętrznym NPT 1/2“ kwasoodpornym
dysza okrągła (1/4“, 3/8“ lub 1/2“)
64721
Zestaw segmentów o łącznej długości 33 cm 1/2“,
zawór z gwintem wewnętrznym NPT 1/2“
dysza okrągła (1/4“, 3/8“ lub 1/2“)
162
Zmiany zastrzeżone
Węże przegubowe do cieczy chłodzących
Elementy opcjonalne do węży przegubowych
Elementy do węży przegubowych 1/4"
Nr kat.
Rysunek
Opis elementu
82021
Element przed³u¿aj¹cy - segment 1/4"
62423
Zestaw wê¿a przegubowego w kszta³cie okrêgu do
wielopunktowego podawania cieczy ch³odz¹cej
(15 segmentów podawania bocznego zakoñczone zaœlepk¹)
82023
Dysza okr¹g³a 1/8"
82024
Dysza okr¹g³a 1/4"
82223
Dysza okr¹g³a 1/16" zagiêta pod k¹tem 90°
82224
Dysza okr¹g³a 1/8" zagiêta pod k¹tem 90°
82226
Dysza o szerokoœci 1/4" do wielopunktowego podawania
cieczy ch³odz¹cej pod k¹tem 90°
82027
Nr kat.
Rysunek
Opis elementu
83031
Element przed³u¿aj¹cy - segment 3/8"
83033
Dysza okr¹g³a 3/8"
83035
Uchwyt z gwintem zewnêtrznym 3/8" bez zaworu
83037
Dysza p³aska o szerokoœci wylotu 1 i 1/4"
83724
Uchwyt z gwintem wewnêtrznym 3/8" z zaworem
83524
Uchwyt z gwintem wewnêtrznym 3/8"
z zaworem kwasoodpornym
Elementy do węży przegubowych 1/2"
Nr kat.
Opis elementu
Rysunek
84041
Element przed³u¿aj¹cy - segment 1/2"
84042
Dysza okr¹g³a 3/8"
84043
Dysza okr¹g³a 1/2"
84444
Dysza okr¹g³a 3/8" zagiêta pod k¹tem 90°
84445
Dysza okr¹g³a 1/2" zagiêta pod k¹tem 90°
84446
Dysza o szerokoœci 1/2" do wielopunktowego podawania
cieczy ch³odz¹cej pod k¹tem 90°
84047
Dysza p³aska o szerokoœci wylotu 1 i 1/4"
Dysza p³aska o szerokoœci wylotu 1"
82026A
Uchwyt z gwintem zewnêtrznym 1/4" bez zaworu
82723
Uchwyt z gwintem zewnêtrznym 1/4" z zaworem
82724
Elementy do węży przegubowych 3/8"
Uchwyt z gwintem wewnêtrznym 1/4" z zaworem
WĘŻE PRZEGUBOWE NA PODSTAWCE
MAGNETYCZNEJ
88103
Zestaw na podstawce magnetycznej:
- przewód 1/4“ o długości 33 cm,
- dysza ze stali nierdzewnej,
84045A
Uchwyt z gwintem zewnêtrznym 1/2" bez zaworu
84723
Uchwyt z gwintem zewnêtrznym 1/2" z zaworem
84524
Uchwyt z gwintem wewnêtrznym 1/2" z zaworem
kwasoodpornym
88105
- dodatkowo zawór kwasoodporny
Przykłady zastosowania elementów opcjonalnych
• W¹¿ przegubowy z uchwytem gwintowanym bez zaworu (gwint zewnêtrzny):
• W¹¿ przegubowy z dysz¹ p³ask¹:
88003
Zestaw na podstawce magnetycznej:
- przewód 1/4“ o długości 23 cm,
- dysza ze stali nierdzewnej,
• W¹¿ przegubowy z dysz¹ do wielopunktowego podawania cieczy ch³odz¹cej pod k¹tem 90°:
88005
- dodatkowo zawór kwasoodporny
Zmiany zastrzeżone
