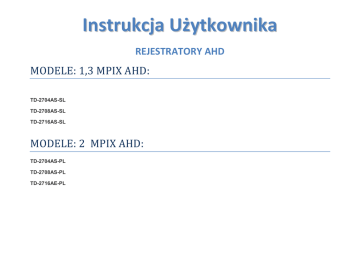

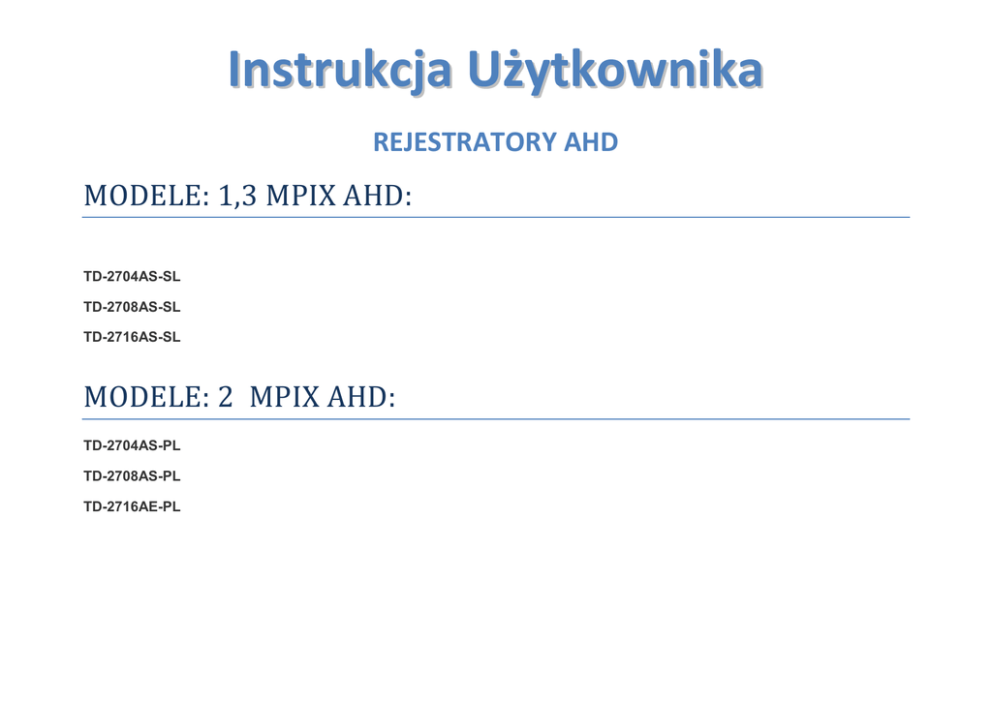

Rejestratory AHD TD 1.3 i 2.0 Mpx.

Instrukcja Użytkownika
REJESTRATORY AHD
MODELE: 1,3 MPIX AHD:
TD-2704AS-SL
TD-2708AS-SL
TD-2716AS-SL
MODELE: 2 MPIX AHD:
TD-2704AS-PL
TD-2708AS-PL
TD-2716AE-PL
UWAGA:
Przeczytaj dokładnie poniższą instrukcję obsługi, aby zapewnić właściwe działanie urządzenia.
W poniższej instrukcji może być kilka nieścisłości, ze względu na poprawki w samym rejestratorze dokonywane przez producenta oraz zmiany funkcji w
programie CMS. Informacje zawarte w instrukcji mogą ulec zmianie bez wcześniejszej informacji.
Instrukcja sporządzona jest dla rejestratorów 4, 8 i 16 kanałowych.
Zasilanie powinno być sprawdzone przed podłączaniem urządzenia. Jeśli urządzenie przez dłuższy czas będzie nieużytkowane, powinno być odłączone.
Urządzenie nie powinno być umiejscowione blisko grzejników, kaloryferów lub innych urządzeń emitujących ciepło.
Urządzenie nie powinno się znajdować w pobliżu wody. Czyścić tylko suchą szmatką oraz chronić przed wilgocią.
Nie należy zakrywać otworów wentylacyjnych ani stawiać na nich przedmiotów. Urządzenie wymaga dobrej wentylacji.
Wskazówki dla użytkownika









W przypadku wystapienia problemów z urządzeniem należy skontaktować się z serwisem.
Przeczytaj instrukcję użytkowania zanim zaczniesz używać urządzenie.
Nie otwieraj obudowy urządzenia (wyjątek stanowi instalacja dysku twardego).
Włóż kabel zasilający w sposób bezpieczny i nie dotykaj go mokrymi rękoma.
Nie używaj zepsutych gniazd lub uszkodzonych kabli zasilających.
Nie używaj benzyny, rozpuszczalników lub alkoholu do czyszczenia urządzeni a, mogą one zdeformować obudowę.
Bądź ostrożny, aby nie upuszczać drobnych obiektów do środka urządzenia w otwory wentylacyjne .
Nie kładź na obudowanie ciężkich przedmiotów
Nie przenoś urządzenia podczas pracy, może to grozić uszkodzeniem.
Parametry technnicze modeli: TD-2704AS-SL / TD-2708AS-SL / TD-2716AS-SL
Model
TD-2704AS-SL
Rodzaj rejestratora
Ilość kanałów
4
8
16
Linux
polski, wielojęzyczny
polski, wielojęzyczny
System video
pentaplex
Kompresja video
H.264 "High profile"
Jakość obrazu
strumień główny: 1024 - 6144 Kb/s
Rozdzielczość wyjścia video
HDMI: (1920 x 1080), VGA: (1280 x 1024, 1024 x 768, 800 x 600)
Rozdzielczości obsługiwanych
kamer
AHD: 720p, analogowe: 960H
Rozdzielczość zapisu i
odtwarzania
AHD: 720p, analog: 960H
Szybkość zapisu dla każdego
kanału
maksymalnie 12 kl./s
Szybkość wyświetlania obrazu
25 kl./s
Obsługa PTZ
PELCO - D, PELCO - P i inne
Ilość strumieni
2
Obsługa systemów mobilnych
Android, iOS
oprogramowanie CMS, przeglądarka IE, aplikacja mobilna: SuperLivePro, SuperCam
Ilość użytkowników on-line
maksmymalnie 10
ciągły, detekcja ruchu, harmonogram
Tryby zapisu
Funkcje zapisu
nadpisywanie zdarzeń, odtworzenie systemu po awarii, blokada plików, rezerwacja czasowa
Wyszukiwanie nagrań
Ilość odtwarzanych kanałów
Archiwizacja
wg.: daty, zdarzenia, kanału
4
przez sieć, dysk USB do 32
GB
Tryb pracy w sekwencji
Podziały obrazu
polski, wielojęzyczny
PAL
Tryb pracy rejestratora
Zdalny dostęp
TD-2716AS-SL
AHD
System operacyjny
Język menu
TD-2708AS-SL
8
maksymalnie 8
przez sieć, dysk USB do 32 GB
przez sieć, dysk USB do 32 GB
tak
4
1/4/8/9
1 / 4 / 8 / 9 / 16
Pola detekcji ruchu oraz
czułość
siatka pól: 22 x 15, regulowana czułość
Ukrywanie kamer
tak
Strefy prywatności
maksymalnie 3 pola dla każdej kamery
Regulacja parametrów obrazu
Sygnalizacja zdarzeń
jasność, kontrast, nasycenie, barwa
zapełnienie dysku, konflikt IP, utrata połączenia sieciowego, utrata sygnału, detekcja ruchu
Powiadomienie o zdarzeniach
na e-mail
Funkcje specjalne
odtwarzanie zdarzeń ze zdjęć alarmowych
Sterowanie rejestratorem
myszą komputerową, panelem czołowym
Konfiguracja przez sieć
przez oprogramowanie CMS, przeglądarkę IE
Informacje dodatkowe
obługa kamer "parami" w trybie łącznia kamer AHD i 960H
Obsługiwane protokoły
sieciowe
TCP/IP, UDP, DHCP, DNS, PPPoE, DDNS
Interfejs sieciowy
Wejścia video
Wyjścia video
Wejścia / wyjścia audio
Wejścia / wyjścia alarmowe
Ilość obsługiwanych dysków
Porty USB
Porty szeregowe
Zawartość opakowania
Zasilanie
Pobór prądu
Wymiary
Kolor
Temperatura pracy
port RJ - 45 (10/100 Mb/s)
4 x BNC
8 x BNC
VGA, HDMI
1 / 1 RCA
brak
1 x SATA (maksymalnie 3 TB)
2 (mysz, archiwizacja)
RS - 485
zasilacz, mysz bezprzewodowa, śrubki, oprogramowanie
DC 12V / 3A
36 W
czarny
-10 ... +45°C
90% RH
16 x BNC
Parametry technnicze modeli: TD-2704AS-PL / TD-2708AS-PL / TD-2716AE-PL
Model
Rodzaj rejestratora
Ilość kanałów
TD-2704AS-PL
TD-2708AS-PL
TD-2716AE-PL
AHD z opcją hybrydy
AHD z opcją hybrydy
AHD z opcją hybrydy
8 + 4 x IP
16 + 8 x IP
4 + 1 x IP
Linux
System operacyjny
polski, wielojęzyczny
Język menu
PAL
System video
Pentaplex
Tryb pracy rejestratora
Protokół ONVIF
tak
tak
tak
H.264 "High profile"
Kompresja video
strumień główny: 1024 - 4096 Kb/s
Jakość obrazu
Rozdzielczość wyjścia
video
HDMI: (1920 x 1080), VGA: (1280 x 1024, 1024 x 768, 800 x 600)
Rozdzielczości
obsługiwanych kamer
AHD: 1080p, IP: 3 Mpix / 1080p / 720p / D1
Rozdzielczość zapisu i
odtwarzania
AHD: 1080p, IP: maksymalnie 3 Mpix (6
Mbps)
Szybkość zapisu dla
każdego kanału
1080p - 12 kl./s, 720p - 25 kl./s
Szybkość wyświetlania
obrazu
25 kl./s
PELCO - D, PELCO - P i inne
Obsługa PTZ
2
Ilość strumieni
Obsługa systemów
mobilnych
Zdalny dostęp
Android, iOS
oprogramowanie CMS, przeglądarka IE, aplikacja mobilna: SuperLivePro, SuperCam
Ilość użytkowników online
maksmymalnie 10
ciągły, detekcja ruchu, harmonogram
Tryby zapisu
Funkcje zapisu
nadpisywanie zdarzeń, odtworzenie systemu po awarii, blokada plików, rezerwacja czasowa
wg.: daty, zdarzenia, kanału
Wyszukiwanie nagrań
Ilość odtwarzanych
kanałów
Archiwizacja
AHD: 1080p, IP: maksymalnie 3 Mpix (24 Mbsp)
4
8
przez sieć, dysk USB do 32 GB
Tryb pracy w sekwencji
Podziały obrazu
tak
tak
tak
4,00
1/4/8/9
1 / 4 / 8 / 9 / 16
Pola detekcji ruchu oraz
czułość
tak
Cyfrowy zoom
tak
Ukrywanie kamer
tak
Regulacja parametrów
obrazu
Sygnalizacja zdarzeń
jasność, kontrast, nasycenie, barwa
zapełnienie dysku, konflikt IP, utrata sygnału, zakrycie kamery, detekcja
Powiadomienie o
zdarzeniach
na e-mail
Funkcje specjalne
wygodne odtwarzanie zdarzeń wg. podświetlonych dni w kalendarzu oraz podziałki godzinowej
myszą komputerową, panelem czołowym
Sterowanie rejestratorem
Konfiguracja przez sieć
przez oprogramowanie CMS, przeglądarkę IE
Obsługiwane protokoły
sieciowe
TCP/IP, UDP, DHCP, DNS, PPPoE, DDNS
port RJ - 45 (10/100 Mb/s)
Interfejs sieciowy
Wejścia video
4 x BNC
8 x BNC
VGA, HDMI, BNC
Wyjścia video
Wejścia / wyjścia audio
4 / 1 RCA
4 / 1 RCA
Wejścia / wyjścia
alarmowe
Ilość obsługiwanych
dysków
Porty USB
Porty szeregowe
Zawartość opakowania
4 / 1 RCA
4/1
1 x SATA
2 x SATA
2 (mysz, archiwizacja)
RS - 485
zasilacz, mysz, śrubki, oprogramowanie
Zasilanie
DC 12V / 3A
Wymiary
255 x 210 x 42 mm
Kolor
16 x BNC
czarny
W ŁĄ CZE N IE / W YŁ ĄC Z E N I E U R ZĄ D ZEN I A
Przed podłączeniem urządzenia do prądu należy sprawdzić poprawność wszystkich połączeń kablowych.
Krok 1: Podłącz zasilanie do rejestratora; przyciśnij klawisz POWER na tylnym panelu.
Krok 2: Urządzenie po chwili powinno się załączać, co zasygnalizuje zaświecenie niebieskiej diody na panelu czołowym rejestrastora.
Krok 3: Przed startem menu pojawi się samouczek umożliwiający użytkownikowi szybką konfiguracje urządzenia:
UWAGA: Urządzenie może pracować na wyjściu video BNC, wyjściu VGA lub HDMI. Jeżeli po włączeniu nie pojawiło się nic na ekranie, nalezy przytrzymać
dłużej klawisz ESC, po czym pojawi się okno dialogowe.
Użytlkownik może wyłączyć urządzenie za pomocąpanela przedniego oraz myszy.
Panel rejestratora oraz mysz
Krok 1: wejdź w MENU, następnie kliknij ikone “Wyłącz urządzenie”, pojawi się okno potwierdzenia; potwierdź OK; urządzenie wy łączy się po
chwili
Krok 2: Odłącz zasilanie
LO G O WA NIE
Użytkownik może logować się do system I wylogować. Po wylogowaniu dostępna jest jedynie operacja zmiany podziałek obrazu.
Uwaga: domyślna nazwa użytkownika: „ admin”, hasło: „123456”
K ON F I G U RACJ A RE J E S T R AT O RA DL A N A G RY W AN IA P O DE TE KCJ I R U CH U :
Ruch:
Krok 1: wejdź w konfigurację systemu -> Konfiguracja alarmu -> ruch,
Krok 2: aktywacja detekcji ruchu: ustaw czas trwania alarmu detekcji ruchu. Ustaw wyzwalacz (trigger), pojawi się okno dialogowe.
Krok 3: ustaw strefy detekcji ruchów
Krok 4: kliknij ustawienia strefy (area), pokaże się następujące okno:
Rys. 4-24
Krok 5: W wyżej pokazanym interfejsie, użytkownik może przeciągnąć wskaźnik z czułością w zakresie 1-8, domyślna wartość to 4. Im wyższa liczba
tym większa czułość. Ze względu na czułość w określonych warunkach takich jak kolor, czas (dzień, noc), użytkownik może dostosować wartość w
zależności od warunków praktycznych. Kliknij
usuwać detekcję; klikając ikonę
, a strefa detekcji będzie aktywna na całym ekranie; klikając ikonę
ustawiana siatka będzie
, użytkownik może przetestować czy wybrana czułość jest ustawiona optymalnie (rysunek poniżej); klikając
zapisujemy ustawienia; kliknięcie ikony
, wychodzi z tego menu.
Uwaga: Jeżeli użytkownik będzie chciał ustawić detekcję ruchu w konkretnych godzinach, to będzie musiał najpierw użyć opcji
jest domyślnie ustawiona na całym obszarze godzin w całym tygodniu.
aby usunąć siatkę, która
Krok 6: Użytkownik może dokonać ustawień takich samych dla kilku kamer jednocześnie wykorzystując w tym celu znaczek obok napisu Wszystko
(All).
Krok 7: przycisk Domyślnie „Default” powoduje odzyskanie domyślnych ustawień w obecnym interfejsie. Kliknięcie klawisza Zastosuj (Apply)
zapisuje ustawienia. Klawisz Wyjście „Exit” wychodzi z tego menu.
Wyjaśnienie symboli ukazanych na ekranie w trybie podglądu na żywo:
Symbol
Zielona kropka
Żółta kropka
Znaczenie
Zapis ręczny lub wg. czasu
Zapis z detekcji ruchów
Symbol
Czerwona kropka
Ikona ruchu
Znaczenie
Nagrywanie alarmowe
Wykrycie ruchu
Kliknij klawisz PLAY aby odtwarzać zdarzenia z archiwum. Użytkownik może dokonywać zmian poprzez klikanie na oknie odtwarzania. Z pozycji odtwarzania
zdarzeń, można archiwizować nagrania na dysk USB.
KONFIGURACJA SIECI
Krok 1: Wejdź w konfigurację systemu -> konfiguracje sieci - > sieć
Krok 2: Domyślny port http to 80. Jeżeli zostanie on zmieniony na przykład na 8200 to w programie Internet Explorer zamiast adresu
domyślnego http://192.168.1.100 należy wpisać http://192.168.1.100:8200.
Port serwera jest portem strumienia.
Uwaga: Aby mieć możliwość podglądu rejestratora przez sieć należy przekierować obydwa porty, port http oraz port serwera. Przy
przekierowaniu portów w routerze, port serwera najwygodniej ustawić 1: 1 – np. Port http przkierowane – START PORT HTTP: 80, END
PORT http: 80,
port serwera przekirowanie - START PORT SERWERA: 6036, END PORT SERWERA: 6036
Krok 3: Zaznacz „Uzyskaj adres IP automatycznie”, rejestrator przy właściwym skonfigurowaniu urządzenia rutującego p obierze adres IP,
maskę, bramę.
Krok 4: Aktywuj PPPOE. Użytkownik może podpiąć rejestrator bezpośrednio rejestrator do Internetu ADSL, konieczne będzie wpisanie hasła, nazwy
użytkownika. Po skończeniu kliknij TEST w celu sprawdzenia poprawności danych.
Krok 5: Aktywuj serwer DDNS: użytkownik musi wprowadzić nazwę użytkownika, hasło oraz nazwę domeny zarejestrowaną na odpowiedniej stronie. Po
skończeniu kliknij TEST w celu sprawdzenia poprawności danych.
Krok 6: Użytkownik może dokonać ustawień takich samych dla kilku kamer jednocześnie wykorzystując w tym celu znaczek obok napisu Wszystko (All).
Uwaga: Nazwa domeny wcześniej zarejestrowana przez użytkownika na wybranym serwerze domenowym będzie nazwą (adresem IP) urządzenia.
Rejestracja własnej domeny
Krok 1: Wchodzimy na stronę główną www.dyndns.org i logujemy się, wprowadzając login, hasło i akceptujemy przyciskiem Log in
Krok 2: Po zalogowaniu Klikamy link Add Host Services.
Krok 3: Otwiera się strona na której tworzymy własną domenę.
Krok 4: W poszczególne pola wpisujemy:
- Hostname: domena (wpisujemy nazwę domeny jaką chcemy utworzyć oraz z rozwijanej listy
wybieramy końcówkę np. tayamapolska.dyndns.org)
- IP adress: adres IP jaki będzie widoczny pod tworzoną domenę (wpisujemy jakiś nierealny
adres np. 1.1.1.1)
Krok 5: Akceptujemy przyciskiem Add To Cart
Aktywacja domeny przypomina zakupy w sklepie internetowym, dlatego w następnym kroku widzimy informację o kosztach. Założe nie jednej
domeny na jedno konto e-mail jest bezpłatne dlatego wyświetlana jest kwota 0$. Klikamy przycisk Next.
Krok 6: Ostatni krok to ostateczna aktywacja domeny poprzez kliknięcie na następnej stronie przycisku Activate Services.
Wyświetlony zostaje komunikat potwierdzający, że domena została prawidłowo zarejestrowana.
Krok 7: Aby upewnić się że domena funkcjonuje prawidłowo należy odczekać kilka minut, a następnie uruchomić wiersz poleceń MS-DOS
wpisać komendę ping i nazwę domeny (np. ping tayamapolska.dyndns.org), następnie zatwierdzić klawiszem Enter.
Komunikat oznaczający o braku odpowiedzi z adresu 1.1.1.1 świadczy o poprawnej skonfigurowanej domenie.
Ustawienie rejestratora
Domena
Wpisz domenę w pole domena, odnosząc się do przykładu powyżej będzie to „tayamapolska.dyndns.org”
ID użytkownika
Wpisujemy nazwę użytkownika inaczej login, którym logujemy się na konto na stronie dyndns.org
Hasło
Wpisujemy hasło, którym logujemy się w serwisie dyndns.org
Jeżeli ustawienia będą niepoprawne, kliknij klawisz „Info” aby dowiedzieć się więcej szczegółów o błędzie.
Konfiguracja aplikacji CMS
Włącz program CMS
Wejdź w konfigurację systemu -> Konfiguracja sieci, zaznacz klienta DDNS. Wpisz domenę, nazwę użytkownika oraz hasło, a następnie zapisz
ustawienia.
Wejdź w przeglądarkę IE a następnie wpisz w pasku adresu: http://nazwa_do meny.dyndns.org:port_http
Definicje oraz opis w konfiguracji sieciowej”
Definicja
Znaczenie
HTTP port
Port http – domyślnie ustawiony na 80
Server port
Jest to port strumienia
Statyczne IP
IP addres
IP rejestratora
Maska
Maska serwera
Brama
Brama serwera
DDNS serwer
Adres domeny DDNS
PPPoE
Nazwa
użytkownika
Hasło
Wpisać nazwę użytkownika która dostaliśmy od naszego
dostawcy internetowego
Wpisać hasło które dostaliśmy od naszego dostawcy
internetowego
DDNS Server
DDNS serwer
Dyndns.com
Nazwa
użytkownika
Wpisać nazwę użytkownika która zarejestrowaliśmy na serwerze
DDNS.
Hasło
Wpisać hasło które zarejestrowaliśmy na serwerze DDNS.
Konfiguracja routera:
Punkt ten może zostać pominięty przez użytkowników, którzy podłączają urządzenie bezpośrednio do Internetu, nie korzystając z routera.
DMZ – korzystanie ze strefy zdemilitaryzowanej. Przy definiowaniu opcji w routerze podaje się adres IP komputera/urządzenia, które ma być wystawione
przed zaporę (firewall), a więc w pełni dostępne od strony Internetu, mimo że znajduje się w sieci lokalnej.
Udostępnianie portów (port forwarding, virtual servers) – opcja pozwala na selektywne mapowanie i udostępnianie na zewnątrz wybranych portów
wybranych urządzeń z sieci lokalnej. Porty służą do komunikacji i do korzystania z usług świadczonych przez urządzenia. Ustawienia DMZ odpowiadają
udostępnieniu wszystkich portów danego urządzenia.
Jeżeli router posiada funkcje DMZ, zalecane jest jej wykorzystanie. Udostępnianie portów jest operacją bardziej skomplikowaną, wymaga uważnego
zdefiniowania portów, które będą wykorzystywane i aktualizacji listy przy zmianach dostępności usług.
Konfiguracja routera
Po podłączeniu zainstalowanego rejestratora do sieci lokalnej, do routera, należy otworzyć panel ustawień systemowych routera i znaleźć sekcję
definiowania strefy DMZ, lub udostępniania portów. Jeżeli np. rejestrator będzie miał adres IP: 192.168.1.3, w definicji strefy DMZ podaje się tylko ten adres
IP i konfiguracja będzie zakończona po zapisaniu ustawień.
W wypadku przekierowania portów, w Reuterze należy odnaleźć sekcję Port Forward(ing) lub Virtual Servers (itd. – różni producenci sprzętu różnie to
nazywają). W sekcji tej podaje się, które porty, którego urządzenia w sieci mają być udostępnianie na zewnątrz. Urządzenia w sieci lokalnej wskazuje się
przez wpisanie ich adresu IP, pory do liczby z zakresu 0 do 99999. Większość routerów pozwala na określenie zakresu udostępnianych portów, np., od 3000
do 3010. Aby udostępnić jeden port należy w pola OD i DO wpisać najwygodniej tę samą wartość (zalecana jest zmiana portu 80 na np.: 88). Przy
udostępnianiu portów określa się również stosowany protokółów transmisji. Dla wszystkich portów Rejestratorów TD będzie to protokół TCP/UDP. Do
poprawnego wprowadzenia przekierowania portów konieczna jest znajomość listy portów używanych przez poszczególne serwisy i usługi.
Numery portów można zmieniać w ustawieniach rejestratora.
Aby sprawdzić poprawność konfiguracji można np. wywołać stronę logowania się dla użytkowników. Testy należy wykonywać korzystając z sieci
komputerowej niezależnej od tej, w której zainstalowane jest urządzenie. W trakcie testów można wpisać adres IP sieci lokalnej (jeżeli jest znany i stały) z
numerem portu po dwukropku, np. w przeglądarce WWW: http://163.10.0.15:8080 – aby wyświetlić stronę
Konfiguracja sieci cd.
Jeżeli chcesz podłączyć rejestrator do sieci LAN/WAN, użyj kabla RJ45 i podłącz np. do routera. Skonfiguruj połączenie sieciowe.
Podgląd do rejestratora można uzyskać przez przeglądarkę IE oraz program CMS (NVMS). Obsługiwane w systemie Windows XP, Win7, Win8
P OŁ ĄC ZE NI E LA N
Jeżeli chcesz połączyć się zdalnie z rejestratorem, rejestrator musi być skonfigurowany w sieci LAN lub WAN.
Połączenia LAN
Krok 1: Wpisz adres IP, maskę, bramę. Jeżeli chcesz użyć DHCP włącz tę opcje w routerze oraz w rejestratorze.
Krok 2: Wejdź w tryb video, aby ustawić parametry jak rozdzielczość, ilość kl/s.
Krok 3: Otwórz przeglądarkę IE na komputerze w tej samej sieci LAN. Wpisz adres IP rejestratora w prz eglądarce IE I potwierdź klawiszem
enter. (np. http:\\192.168.1.10:8080 – 8080 oznacza nr. Portu. Domyślny port to 80)
Krok 4: Przeglądarka IE powinna automatycznie ściągnąć aplet ActiveX, jeżeli tak się nie stanie należy zainstalować ręcznie (tuż p od aresesem
powinien pojawić się pasek, po kliknięciu jego będziemy zapytani o instalacje ActivX. Po instalacji ActivX zostaniemy poprosz eni o hasło I
użytkownika (domyślnie admin/123456), pojawi się okno podglądu w przeglądarce.
Połączenia WAN
Sposób podłączenia do rejestratora w sieci internetowej - WAN
Podłączanie rejestratora do internetu poprzez router lub serwer.

Krok 1: Wpisz adres IP, maskę, bramę. Jeżeli chcesz użyć DHCP włącz tę opcje w routerze oraz w rejestratorze.

Krok2: Wejdź w tryb Video, aby ustawić parametry jak rozdzielczość, ilość kl/s.

Krok 3: Przekieruj adres IP I numer portu w ustawieniach routera (virtual server lub NAT). Skonfiguruj odpowiednio zaporę ogn iową Firewall.

Uwaga: Ustawienia przekierowania w routerze zależą od modelu. Sprawdź instrukcję routera.

Krok 4: Jeżeli adres IP jest dynamiczny, zalecana jest konfiguracja domeny oraz jej instalacja na routerze (sprawdź wspierane serwery
domenowe w instrukcji routera).

Krok 5: Otwórz przeglądarkę IE, wpisz adres IP lub domenę I zatwierdź eneterem. Jeżeli port jest inny niż 80, koniecznie wpisz port przykład dla port 8080 http://22.11.22.222:8080 lub http://twojadomena.org.pl:8080

Krok 6: Przeglądarka IE powinna automatycznie ściągnąć ActiveX-a, jeżeli tak się nie stanie należy zainstalować ręcznie (tuż pod
aresesem powinien pojawić się pasek, po kliknięciu jego będziemy zapytani o instalacje ActivX. Po instalacji ActivX zostaniem y
poproszeni o hasło I użytkownika (domyślnie admin/123456). Jeżeli nie pojawia się pasek „pop -up” należy wejść w ustawienia IE i
odpowiednio wyłączyć blokady.
POŁĄCZENIE Z ZEWNĄTRZ SIECI:BŁ ĄD ! NI E MO Ż NA O DNA L EŹ Ć Ź R ÓDŁA OD WOŁ ANI A.
Logowanie: Domyślne logowanie admin / 123456
INTERFEJS W PRZEGLĄDARCE IE:
1. Aktualny podgląd obrazu “na
żywo”
6. informacje o urządzeniu; log
zdarzeniowy’ użytkownicy
online…
2. Odtwarzanie i zarządzenie
nagranymi zdarzeniami
3. Archiwizacja nagranego
materiału
7. Data
4. Konfiguracja rejestratora
5. narzędzia informacyjne
11. rozpoczęcie / zakończenie
rozmowy (przy podłączonym
głośniku i mikrofonie w
rejestratorze)
12. przechwyt zdjęcia
16. Panel sterowania kamerami
PTZ
8. aktywne kanały
13. Nagrywanie lokalne (na dysk
w komputerze)
18. Status kanałów
informujących o detekcji ruchu,
alarmach…
9. aktywnie nagrywane kanały na
dysk w komputerze
10. nagrywanie zdalne na
rejestratorze
14. Odtwarzanie lokalne (z dysku
w komputerze)
15. Dostrajanie obrazu
17. Podziały obrazów
Z DA LNE O DT WA R Z AN I E
Krok 1: Wejdź w NAGRANIA -> wyszukiwanie po czasie, pokaże się obraz jak na rysunku poniżej:
Odtwarzanie archiwum wg. Czasu
Krok 2: Kliknij klawisz „Wyszukaj” zapisany materiał będzie oznaczony kolorem.
Krok 3: Użytkownik może ręcznie wybrać wyszukiwanie wg. daty
Krok 4: Najedź na odpowiednią kamerę w siatce podziału godzin, kliknij, oraz naciśnij klawisz „Odtwórz”
Krok 5: W oknie odtwarzania użytkownik będzie mógł odpowiednio sterować wyświetlanym filmem przy pomocy funkcji takich jak: FF, pauza, zmiana trybu
kanału.
P ANE L O D TW A R ZA NI A Z A RC H I W UM :
1)
2)
3)
4)
5)
6)
Wybór kanałów
Czas rozpoczęcia odtwarzania
Klawisz odtwarzajacy
Przechwycenie zdjęcia
Archiwizacja
Panel sterowania
Z DA LN Y P O D GL Ą D P R Z E Z U R ZĄ D ZE NI A M OB I LNE : A N D RO I D, IOS
1. Pobierz ze sklepu aplikacje „SuperLivePro” i zainstaluj
2. Po otwarciu programu wypełnij pola wg. Wcześniej ustawionej konfiguracji urządzenia:
a. Net type: 2G (dla wolniejszego połączenia internetowego), 3G/WiFi dla szybkiego łącza
b. Device: wpisać adres urządzenia (domena lub IP) a po dwókropku port np.: mojadomena.pl:80 / 183.198.207.13:80
c. User: wpisać nazwę użytkownika
d. Password: hasło
3. Kliknąć klawisz Login
Działanie na aplikacji:









Playback: Odtwarzanie zdalne zdarzeń z archiwum
Image: przegląd zapisanych zdjęć
Log: logi systemowe
Device List: Lista dodanych urządzeń
Live: Tryb podglądu „na żywo”
Settings: Ustawienia
Information: Ogólne informacje
Help: Pomoc
Logoff: wylogowanie
Obraz w trybie podglądu:
W opcji CMS istnieje możliwość dodania większej ilości kamer z różnych rejestratorów marki TD.
