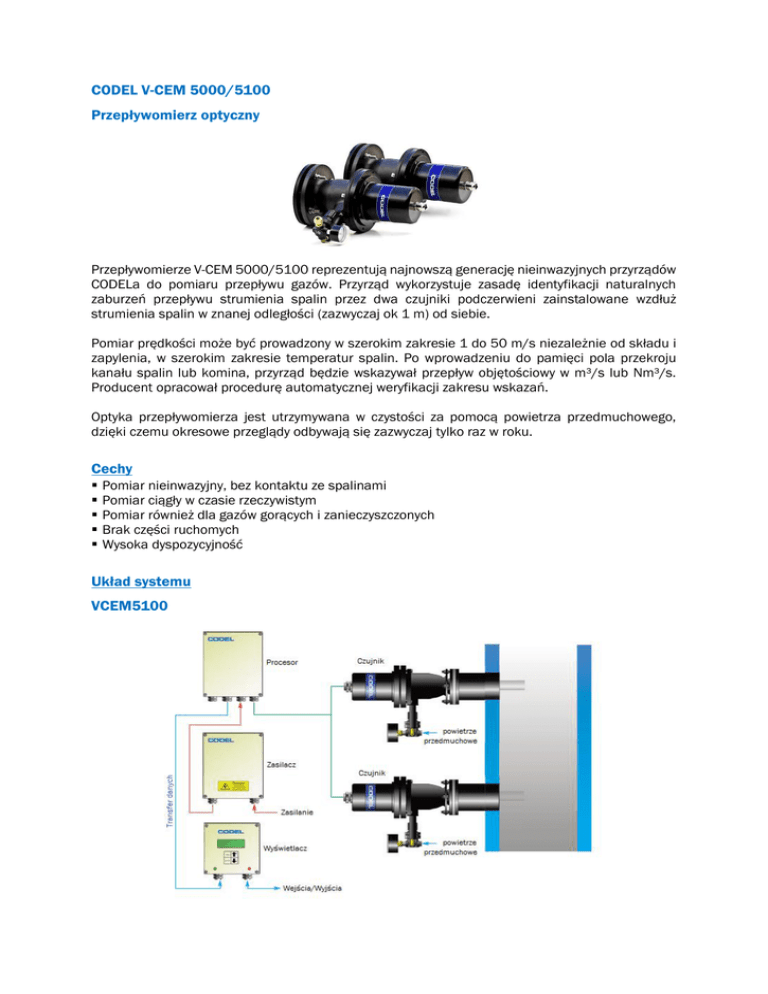

CODEL V-CEM 5000/5100
Przepływomierz optyczny
Przepływomierze V-CEM 5000/5100 reprezentują najnowszą generację nieinwazyjnych przyrządów
CODELa do pomiaru przepływu gazów. Przyrząd wykorzystuje zasadę identyfikacji naturalnych
zaburzeń przepływu strumienia spalin przez dwa czujniki podczerwieni zainstalowane wzdłuż
strumienia spalin w znanej odległości (zazwyczaj ok 1 m) od siebie.
Pomiar prędkości może być prowadzony w szerokim zakresie 1 do 50 m/s niezależnie od składu i
zapylenia, w szerokim zakresie temperatur spalin. Po wprowadzeniu do pamięci pola przekroju
kanału spalin lub komina, przyrząd będzie wskazywał przepływ objętościowy w m³/s lub Nm³/s.
Producent opracował procedurę automatycznej weryfikacji zakresu wskazań.
Optyka przepływomierza jest utrzymywana w czystości za pomocą powietrza przedmuchowego,
dzięki czemu okresowe przeglądy odbywają się zazwyczaj tylko raz w roku.
Cechy





Pomiar nieinwazyjny, bez kontaktu ze spalinami
Pomiar ciągły w czasie rzeczywistym
Pomiar również dla gazów gorących i zanieczyszczonych
Brak części ruchomych
Wysoka dyspozycyjność
Układ systemu
VCEM5100
VCEM5000
Wymiary i masa
VCEM5000/5100
Procesor, zasilacz oraz wyświetlacz
Dane techniczne
VCEM5100
Zasada działania
Jednostki pomiarowe
Detektor
Odległość między
czujnikami
Średnica kanału
Dokładność
Liniowość
Zakres pomiarowy
Rozdzielczość
Dryft
Uśrednianie
Kalibracja
Temperatura otoczenia
Temperatura spalin
Zasilanie
Konstrukcja
Konstrukcja
Temperatura otoczenia
Zasilanie
Wejścia analogowe
Wyjścia szeregowe
Porty szeregowe
Wyświetlacz
Klawiatura
Konstrukcja
Temperatura otoczenia
Zasilanie
Konstrukcja
Temperatura otoczenia
Zasilanie
EN14181 QAL1
89/336/EEC
73/23/EEC
Zasilanie elektryczne
Powietrze kalibracyjne
Przysłona optyki
Czujnik
Korelacja w podczerwieni
m/s, m3/s
Litowo-tantalowy
0,5 m do 1 m
0,5 m do 15 m
±2% wartości zmierzonej
±1% wartości zmierzonej
W pełni ustawiany od 0-1 do 0-50 m/s
0,1 m/s
0,1 m/s na miesiąc
4 średnie kroczące wybierane w zakresie od 10 s do 30 dni
Automatyczne sprawdzenie dolnego i górnego zakresu
-20 ºC do +70 ºC
70 ºC, bez górnej granicy
48V DC z procesora
Aluminium, pokryte warstwą epoksydową, IP66
Procesor
Aluminium, pokryte warstwą epoksydową, IP67
-20 ºC do +50 ºC
48V DC z zasilacza
Wyświetlacz
2 x 4-20 mA, izolowane, max. obciążenie 500 Ω,
w pełni ustawiane z klawiatury
2 x styk beznapięciowy SPCO, 50V, max. 1A, alarm
1 x styk beznapięciowy SPCO, 50V, max. 1A, dane
RS232/RS485 MODBUS (opcja)
Alfanumeryczna, LCD, 32 znaki, z podświetleniem
4 klawisze
Aluminium, pokryte warstwą epoksydową, IP67
-20 ºC do +50 ºC
48V DC z procesora
Zasilacz
Aluminium, pokryte warstwą epoksydową, IP67
-20 ºC do +50 ºC
110/230V AC, jednofazowe,
wyjście 50/60 Hz – 48V DC do procesora
Zgodność z
tak
tak
tak
Media
110/230V AC, jednofazowe, 50/60 Hz
Powietrze, czyste, suche, 1/s przy 2 bar
Opcje
Automatyczna przysłona zabezpieczająca optykę w przypadku zaniku
zasilania lub sprężonego powietrza
VCEM5000
Zasada działania
Jednostki pomiarowe
Detektor
Odległość pomiędzy
czujnikami
Średnica kanału
Dokładność
Liniowość
Zakres pomiarowy
Rozdzielczość
Dryft
Uśrednianie
Kalibracja
Temperatura otoczenia
Temperatura spalin
Zasilanie
Konstrukcja
Powietrze
przedmuchowe
Konstrukcja
Temperatura otoczenia
Zasilanie
Wejścia analogowe
Wyjścia szeregowe
89/336/EEC
73/23/EEC
Zasilanie elektryczne
Powietrze kalibracyjne
Przysłona optyki
Czujnik
Korelacja w podczerwieni
m/s, m3/s, Nm3/s, kg/s, ton/rok (kiedy używany w SmartCEM)
Litowo-tantalowy
0,5 m do 1 m
0,5 m do 15 m
±2% wartości zmierzonej
±1% wartości zmierzonej
W pełni ustawiany od 0-1 do 0-50 m/s
0,1 m/s
0,1 m/s na miesiąc
4 średnie kroczące wybierane w zakresie od 10 s do 30 dni
Automatyczne sprawdzenie dolnego i górnego zakresu
-20 ºC do +70 ºC
70 ºC, bez górnej granicy
48V DC z jednostki sterującej CODEL SmartCEM
Aluminium, pokryte warstwą epoksydową, IP66
Sprężone powietrze, 1 l/s dla 2 bar
Procesor
Aluminium, pokryte warstwą epoksydową, IP67
-20 ºC do +50 ºC
48V DC z jednostki sterującej CODEL SmartCEM
Wyjścia z jednostki sterującej SmartCEM
1 x 4-20 mA, izolowane, max. obciążenie 500 Ω,
w pełni ustawiane z klawiatury
1 x styk beznapięciowy SPCO, 50V, max. 1A, alarm
1 x styk beznapięciowy SPCO, 50V, max. 1A, dane
Zgodność z
tak
tak
Media
110/230V AC, jednofazowe, 50/60 Hz
Powietrze, czyste, suche, 1/s przy 2 bar
Opcje
Automatyczna przysłona zabezpieczająca optykę w przypadku zaniku
zasilania lub sprężonego powietrza
