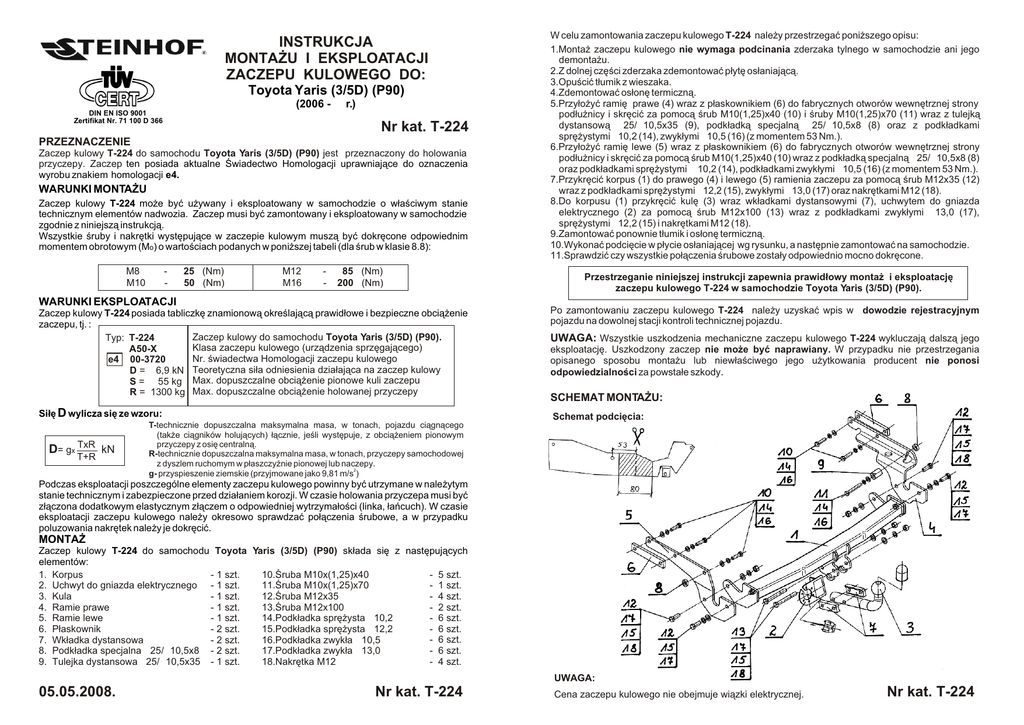

INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
Toyota Yaris (3/5D) (P90)
(2006 - ® r.)
DIN EN ISO 9001
Zertifikat Nr. 71 100 D 366
Nr kat. T-224
PRZEZNACZENIE
Zaczep kulowy T-224 do samochodu Toyota Yaris (3/5D) (P90) jest przeznaczony do holowania
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e4.
WARUNKI MONTA¯U
Zaczep kulowy T-224 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (Mo) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
M8
M10
-
25 (Nm)
50 (Nm)
M12
M16
-
85 (Nm)
200 (Nm)
WARUNKI EKSPLOATACJI
W celu zamontowania zaczepu kulowego T-224 nale¿y przestrzegaæ poni¿szego opisu:
1.Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego w samochodzie ani jego
demonta¿u.
2.Z dolnej czêœci zderzaka zdemontowaæ p³ytê os³aniaj¹c¹.
3.Opuœciæ t³umik z wieszaka.
4.Zdemontowaæ os³onê termiczn¹.
5.Przy³o¿yæ ramiê prawe (4) wraz z p³askownikiem (6) do fabrycznych otworów wewnêtrznej strony
pod³u¿nicy i skrêciæ za pomoc¹ œrub M10(1,25)x40 (10) i œruby M10(1,25)x70 (11) wraz z tulejk¹
dystansow¹ Ø25/Ø10,5x35 (9), podk³adk¹ specjaln¹ Ø25/Ø10,5x8 (8) oraz z podk³adkami
sprê¿ystymi Ø10,2 (14), zwyk³ymi Ø10,5 (16) (z momentem 53 Nm.).
6.Przy³o¿yæ ramiê lewe (5) wraz z p³askownikiem (6) do fabrycznych otworów wewnêtrznej strony
pod³u¿nicy i skrêciæ za pomoc¹ œrub M10(1,25)x40 (10) wraz z podk³adk¹ specjaln¹ Ø25/Ø10,5x8 (8)
oraz podk³adkami sprê¿ystymi Ø10,2 (14), podk³adkami zwyk³ymi Ø10,5 (16) (z momentem 53 Nm.).
7.Przykrêciæ korpus (1) do prawego (4) i lewego (5) ramienia zaczepu za pomoc¹ œrub M12x35 (12)
wraz z podk³adkami sprê¿ystymi Ø12,2 (15), zwyk³ymi Ø13,0 (17) oraz nakrêtkami M12 (18).
8.Do korpusu (1) przykrêciæ kulê (3) wraz wk³adkami dystansowymi (7), uchwytem do gniazda
elektrycznego (2) za pomoc¹ œrub M12x100 (13) wraz z podk³adkami zwyk³ymi Ø13,0 (17),
sprê¿ystymi Ø12,2 (15) i nakrêtkami M12 (18).
9.Zamontowaæ ponownie t³umik i os³onê termiczn¹.
10.Wykonaæ podciêcie w p³ycie os³aniaj¹cej wg rysunku, a nastêpnie zamontowaæ na samochodzie.
11.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
zaczepu kulowego T-224 w samochodzie Toyota Yaris (3/5D) (P90).
Po zamontowaniu zaczepu kulowego T-224 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
Zaczep kulowy T-224 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Toyota Yaris (3/5D) (P90).
Typ: T-224
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
A50-X
Nr. œwiadectwa Homologacji zaczepu kulowego
e4 00-3720
D = 6,9 kN Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 55 kg Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1300 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego T-224 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody.
Si³ê D wylicza siê ze wzoru:
Schemat podciêcia:
D= gx TxR kN
T+R
SCHEMAT MONTA¯U:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osiê centraln¹.
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s2)
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy T-224 do samochodu Toyota Yaris (3/5D) (P90) sk³ada siê z nastêpuj¹cych
elementów:
- 5 szt.
1. Korpus
- 1 szt.
10.Œruba M10x(1,25)x40
- 1 szt.
2. Uchwyt do gniazda elektrycznego - 1 szt.
11.Œruba M10x(1,25)x70
- 4 szt.
3. Kula
- 1 szt.
12.Œruba M12x35
- 2 szt.
4. Ramie prawe
- 1 szt.
13.Œruba M12x100
- 6 szt.
5. Ramie lewe
- 1 szt.
14.Podk³adka sprê¿ysta Ø10,2
- 6 szt.
6. P³askownik
- 2 szt.
15.Podk³adka sprê¿ysta Ø12,2
- 6 szt.
7. Wk³adka dystansowa
- 2 szt.
16.Podk³adka zwyk³a Ø10,5
- 6 szt.
8. Podk³adka specjalna Ø25/Ø10,5x8 - 2 szt.
17.Podk³adka zwyk³a Ø13,0
- 4 szt.
9. Tulejka dystansowa Ø25/Ø10,5x35 - 1 szt.
18.Nakrêtka M12
UWAGA:
05.05.2008.
Nr kat. T-224
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Nr kat. T-224
