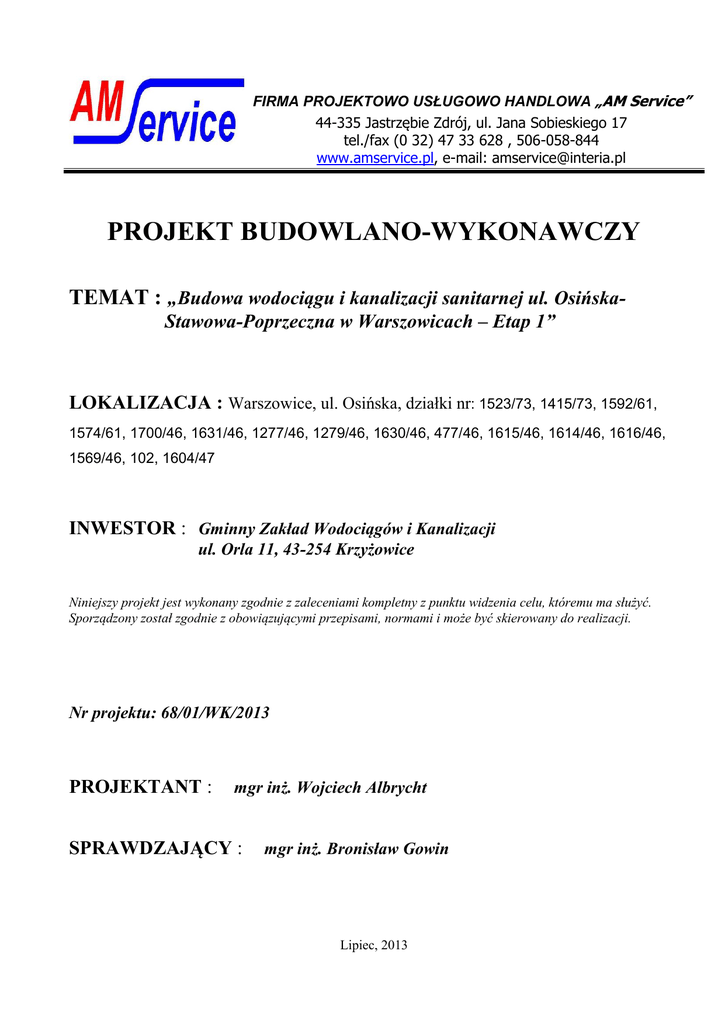

FIRMA PROJEKTOWO USŁUGOWO HANDLOWA „AM Service”
44-335 Jastrzębie Zdrój, ul. Jana Sobieskiego 17
tel./fax (0 32) 47 33 628 , 506-058-844
www.amservice.pl, e-mail: [email protected]
PROJEKT BUDOWLANO-WYKONAWCZY
TEMAT : „Budowa wodociągu i kanalizacji sanitarnej ul. OsińskaStawowa-Poprzeczna w Warszowicach – Etap 1”
LOKALIZACJA : Warszowice, ul. Osińska, działki nr: 1523/73, 1415/73, 1592/61,
1574/61, 1700/46, 1631/46, 1277/46, 1279/46, 1630/46, 477/46, 1615/46, 1614/46, 1616/46,
1569/46, 102, 1604/47
INWESTOR : Gminny Zakład Wodociągów i Kanalizacji
ul. Orla 11, 43-254 Krzyżowice
Niniejszy projekt jest wykonany zgodnie z zaleceniami kompletny z punktu widzenia celu, któremu ma służyć.
Sporządzony został zgodnie z obowiązującymi przepisami, normami i może być skierowany do realizacji.
Nr projektu: 68/01/WK/2013
PROJEKTANT :
mgr inż. Wojciech Albrycht
SPRAWDZAJĄCY :
mgr inż. Bronisław Gowin
Lipiec, 2013
PB-W: „Budowa wodociągu i kanalizacji sanitarnej ul. Osińska – Stawowa - Poprzeczna w Warszowicach – Etap 1”
-------------------------------------------------------------------------------------------------------------------------------------------------------
I. OPIS TECHNICZNY
1. WSTĘP
1.1.
Zakres opracowania
1.1.1. Zakres opracowania
1.2.
Podstawa opracowania
1.2.1. Formalna podstawa opracowania
1.2.2. Prawna podstawa opracowania
1.2.3. Materiały wyjściowe
2.
Lokalizacja inwestycji
3.
Istniejące uzbrojenie terenu
4.
Projektowane zagospodarowanie terenu
5.
Warunki gruntowo wodne
6.
Warunki górnicze
7.
Projekt Architektoniczno budowlany
7.1.
Przeznaczenie i program użytkowy
7.2.
Forma architektoniczna
7.3.
Sieć projektowanej kanalizacji i wodociągu
7.3.1. Trasy projektowanych sieci
7.4.
Materiał i uzbrojenie projektowanej sieci kanalizacji sanitarnej
7.5.
Materiał i uzbrojenie projektowanej sieci wodociągowej
8.
Roboty ziemne
8.1
Przewiert sterowany
8.2.
Wykopy
8.3.
Podsypka i obsypka
8.4.
Układanie rur i zasypanie wykopów
9.
Skrzyżowania z przeszkodami
10.
Zabezpieczenie antykorozyjne
11.
Zabezpieczenie przed szkodami górniczymi
12.
Oznakowanie przewodów
13.
Próba szczelności
14.
Płukanie i dezynfekcja
15.
Odbiór sieci kanalizacyjnej
16.
Odbiór sieci wodociągowej
17.
Uwagi końcowe
18.
Zestawienie podstawowych materiałów
----------------------------------------------------------------------------------------------------------------------------- ----------------------
2
-------------------------------------------------------------------------------------------------------------------------------------------------------
II. INFORMACJA
BEZPIECZEŃSTWA
WODOCIĄGU
I
KANALIZACJI
I
OCHRONY
SANITARNEJ
UL.
ZDROWIA
DLA
OSIŃSKA
–
„BUDOWY
STAWOWA
–
POPRZECZNA W WARSZOWICACH”.
III. DOKUMENTACJA FORMALNO PRAWNA
IV. DOKUMENTACJA RYSUNKOWA

Uprawnienia i zaświadczenia z przynależności do Izby Inżynierów projektanta oraz
sprawdzającego projekt,

Oświadczenia projektanta oraz sprawdzającego projekt,

Zestawienie działek,

Warunki techniczne GZWiK z siedzibą w Krzyżowicach dla budowy kanalizacji
sanitarnej – pismo nr GZWiK/DE/3033/10/13 z dn. 31.01.2013r.

Warunki techniczne GZWiK z siedzibą w Krzyżowicach dla budowy wodociągu – pismo
nr GZWiK/DE/3033/09/13 z dn. 31.01.2013r.

Pismo dot. parametrów sieci wodociągowej wydane przez GZWiK w Krzyżowicach

Uzgodnienie Turon – pismo nr TDO11/DZD/RPT/2816/S13/066544/2013
z dn. 04.07.2013r.

Uzgodnienie GSG sp. z o.o. – pismo nr B4-DT-281-1022/2013 z dn. 28.06.2013r.

Uzgodnienie Orange – pismo z dn. 01.07.2013r.

Uzgodnienie z JSW S.A. KWK „Pniówek” – pismo nr TMG. 4890-87/13 z dn. 19.06.2013r.

Decyzja Wójta Gminy Pawłowice – pismo nr IK.7230.2.00034.2013; IK.ZD.00317.2013
z dnia 25-06-2012r. zezwalająca na lokalizacje projektowanych sieci na działkach
gminnych,

Uzgodnienie
dokumentacji
technicznej
z
Wójtem
Gminy
Pawłowice
–
pismo
IK.7230.2.00034.2013,

Pismo
o
Gminy
Pawłowice
środowiskowych
dotyczące
zapytania
uwarunkowaniach
–
w
pismo
sprawie
nr
wydania
decyzji
OSR.6220.00012.2013;
OSR.KW.00344.2013 z dn. 02. 07. 2013r.

Informacja dotycząca wypisu i wyrysu z planu zagospodarowania przestrzennego - pismo
nr : GPGM.6727.33.2013 z dnia 25-02-2013r.,

Opinia nr 150/2013 z dnia 30-07-2013r. Zespołu Uzgadniania Dokumentacji Projektowej
w Pszczynie.

Opinia nr 178/2013 z dnia 29-08-2013r. Zespołu Uzgadniania Dokumentacji Projektowej
w Pszczynie.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
3
-------------------------------------------------------------------------------------------------------------------------------------------------------
IV.
DOKUMENTACJA RYSUNKOWA
1.
Mapa do celów projektowych – Temat 1
Załącznik nr 1
2.
Mapa do celów projektowych – Temat 2 – Etap 1
Załącznik nr 2
3.
Mapa do celów projektowych – Temat 3 – Etap 1
Załącznik nr 3
4.
Karta inwentaryzacyjna studzienki k-187
Załącznik nr 4
5.
Karta inwentaryzacyjna studzienki k-97
Załącznik nr 5
6.
Plan orientacyjny w skali 1:10000 – Temat 1
Załącznik nr 6
7.
Plan orientacyjny w skali 1:10000 – Temat 2 – Etap 1
Załącznik nr 7
8.
Plan orientacyjny w skali 1:10000 – Temat 3 – Etap 1
Załącznik nr 8
9.
Plansza uzgadniająca zabezpieczenie p.poż – Temat 1
Załącznik nr 9
10.
Załącznik nr 10
11.
Załącznik nr 11
12
Projekt zagospodarowania terenu – Temat 1
Rys. nr 01
13.
Projekt zagospodarowania terenu – Temat 2 – Etap 1
Rys. nr 02
14.
Projekt zagospodarowania terenu – Temat 3 – Etap 1
Rys. nr 03
15.
Profile podłużne kanalizacji sanitarnej – Temat 1
Rys. nr 04
16.
Profile podłużne wodociągu – Temat 1
Rys. nr 05
17.
Profile podłużne kanalizacji sanitarnej – Temat 2 – Etap 1
Rys. nr 06
18.
Profile podłużne wodociągu – Temat 2 – Etap 1
Rys. nr 07
19.
Profile podłużne wodociągu – Temat 3 – Etap 1
Rys. nr 08
20.
Schemat studzienki kanalizacyjnej włazowej
Rys. nr 09
21.
Schemat studzienki kanalizacyjnej niewłazowej
Rys. nr 10
22.
Przekrój poprzeczny wykopu – kanalizacja sanitarna
Rys. nr 11
23.
Schemat montażowy wodociągu
Rys. nr 12
24.
Przekrój poprzeczny wykopu – wodociąg
Rys. nr 13
25.
Schemat rury ochronnej PE
Rys. nr 14
----------------------------------------------------------------------------------------------------------------------------- ----------------------
4
-------------------------------------------------------------------------------------------------------------------------------------------------------
1.
WSTĘP.
1.1.
ZAKRES OPRACOWANIA.
Zakres niniejszego opracowania obejmuje następujące części:
 Projekt zagospodarowania terenu,
 Projekt budowlano – wykonawczy zawierający n/w opracowania branżowe:
- Część technologiczna z elementami opisowymi,
- Informacja dotycząca bezpieczeństwa i ochrony zdrowia – BIOZ
Opracowanie w układzie i zakresie wymaganym rozporządzeniem MI z dn. 03 września 2004r.
1.1.1. PRZEDMIOT I ZAKRES INWESTYCJI.
Przedmiotem inwestycji jest budowa nowych odcinków wodociągu i kanalizacji
sanitarnej grawitacyjnej w rejonie ul. Osińskiej w Warszowicach. Inwestycja będzie
realizowana na działkach:
1523/73, 1415/73, 1592/61, 1574/61, 1700/46, 1631/46, 1277/46, 1279/46, 1630/46, 477/46,
1615/46, 1614/46, 1616/46, 1569/46, 102, 1604/47,
Zadanie podzielono na trzy tematy:
 TEMAT 1 –
Zakres obejmuje budowę odcinków:
 kanalizacji sanitarnej grawitacyjnej:
o Rura PVC-U DN200 klasa S (SDR34; SN8) – 183,50m
 wodociągu:
o Rura PEHD Dz90x8,2 PE100 SDR11 PN16 – 228,50m
Inwestycję zlokalizowano w rejonie posesji nr 24, 36. 36a, 36b przy ul. Osińskiej na gruntach
prywatnych działki nr 1523/73, 1415/73, 1592/61oraz 1574/61.
 TEMAT 2 – ETAP 1 – Zakres obejmuje budowę odcinków:
 kanalizacji sanitarnej grawitacyjnej:
 wodociągu:
o Rura PEHD Dz110x10 PE100 SDR11 PN16 – 246,0m
----------------------------------------------------------------------------------------------------------------------------- ----------------------
5
-------------------------------------------------------------------------------------------------------------------------------------------------------
Inwestycję zlokalizowano w sąsiedztwie posesji nr 22 i 20 wzdłuż ul. Spokojnej oraz na
gruntach prywatnych wzdłuż ul. Łagodnej działki nr 1700/46, 1631/46, 1277/46, 1279/46.
 TEMAT 3 – ETAP 1 –
Zakres obejmuje budowę odcinków:
 wodociągu:
Inwestycję zlokalizowano w rejonie posesji nr 52 wzdłuż ul. Osińskiej na gruntach prywatnych
działki nr 1614/46, 1615/46.
1.2.
PODSTAWA OPRACOWANIA.
1.2.1 FORMALNA PODSTAWA OPRACOWANIA.
Formalną podstawą do opracowania niniejszego projektu są:
-
umowa nr GZWiK/DI/173/4/10/2013 zawarta w dniu 18.01.2013r. pomiędzy
Gminnym Zakładem Wodociągów i Kanalizacji w Krzyżowicach a „AM Service”
Małgorzata Albrycht w Jastrzębiu Zdroju.,
-
Informacja dotycząca wypisu i wyrysu z planu zagospodarowania przestrzennego pismo nr : GPGM.6727.33.2013 z dnia 25-02-2013r.,
-
Pismo nr IKOSR.6220.00011.2013 z dnia 02-07-2013r.r. dotyczące wydania decyzji
o środowiskowych uwarunkowaniach zgody dla planowanej inwestycji,
-
uzgodnienia z Inwestorem i z władającymi przedmiotowymi działkami,
1.2.2 PRAWNA PODSTAWA OPRACOWANIA.
- Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane (Dz.U. z 1994 Nr 89 poz. 414)
wraz z późniejszymi zmianami;
- Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy
dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót oraz
programu funkcjonalno – użytkowego z dnia 2 września 2004 r. (Dz. U. z 2006,
Nr 156, poz. 118 z późniejszymi zmianami);
- Rozporządzenie Ministra transportu, budownictwa i gospodarki morskiej z dnia 21
czerwca 2013 r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i
formy projektu budowlanego. Na podstawie art. 34 ust. 6 pkt. 1 ustawy z dnia 7 lipca
1994 r. – Prawo budowlane (Dz. U. z 2010 r. Nr 243, poz. 1623, z późn. zm.)
----------------------------------------------------------------------------------------------------------------------------- ----------------------
6
-------------------------------------------------------------------------------------------------------------------------------------------------------
- Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym
(Dz. U. z 2003 Nr 80 poz. 717) wraz z późniejszymi zmianami;
- Ustawa z dnia 27 kwietnia 2001 r. – Prawo ochrony środowiska (Dz. U. 2001 Nr 62,
poz. 627) z późniejszymi zmianami;
- Rozporządzenia wykonawcze do ww. ustaw.
1.2.3 MATERIAŁY WYJŚCIOWE.
- Zaktualizowane mapy sytuacyjno-wysokościowe w skali 1: 500 do celów
projektowych z nakładkami U i E oraz wypisy z ewidencji gruntów,
- Informacja dotycząca prognozowanych deformacji terenu od projektowanej
eksploatacji górniczej uzyskana od Jastrzębskiej Spółki Węglowej S.A. KWK „Pniówek” pismo nr TMG. 4890-87/13 z dn. 19.06.2013r.
- Uzgodnienia
z użytkownikami,
administratorami
lub
właścicielami terenów,
urządzeń oraz istniejących sieci,
- Uzgodnienia z właścicielami prywatnych działek na przejście proj. sieciami przez ich
tereny,
-
Opinia nr 150/2013 z dnia 30-07-2013r. Zespołu Uzgadniania Dokumentacji
Projektowej w Pszczynie.
-
Wykaz właścicieli i władających gruntów,
- Wizje lokalne.
2.
LOKALIZACJA INWESTYCJI.
Inwestycję zlokalizowano w sołectwie Warszowice. Miejscowość położona jest
w województwie śląskim, w powiecie pszczyńskim, w gminie Pawłowice. Powierzchnia
sołectwa wynosi 14,82km2. Liczba mieszkańców w jednostce osadniczej wynosi 1907 osób.
Opracowanie obejmuje rejon ul. Osińskiej na wschód od drogi krajowej nr DK81 i linii
kolejowej. Trasa projektowanej kanalizacji sanitarnej i wodociągu przebiega po działkach
gminnych oraz własnościach prywatnych. Przebiegi tras uzgodniono z poszczególnymi
właścicielami oraz uzyskano ich zgody na lokalizację sieci i zabudowę urządzeń.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
7
-------------------------------------------------------------------------------------------------------------------------------------------------------
3.
ISTNIEJĄCE UZBROJENIE TERENU.
Na obszarze inwestycji dominuje zabudowa jednorodzinna. Zgodnie z mapą do celów
projektowych na terenie stwierdzono następujące uzbrojenie:
 sieci elektroenergetyczne,
 sieci teletechniczne,
 sieci wodociągowe,
 sieci kanalizacyjne,
Z uwagi na jedynie przybliżoną znajomość lokalizacji uzbrojenia podziemnego, należy
wykonać przekopy kontrolne w celu weryfikacji stanu faktycznego.
4.
PROJEKTOWANE ZAGOSPODAROWANIE TERENU.
Inwestycja budowy sieci sanitarnej i wodociągowej dotyczy liniowej infrastruktury
podziemnej w związku z tym istniejące zagospodarowanie terenu w zasadzie nie ulegnie
zmianie. Po wszelkich pracach ziemnych i montażowych teren inwestycji zostanie
przywrócony do stanu pierwotnego. Wszystkie drogi zostaną odbudowane zgodnie
z wytycznymi administratora.
Przebieg projektowanych tras skorygowano i uszczegółowiono w oparciu o wizje
w terenie, na podstawie zaktualizowanych map zasadniczych i własnościowych, dodatkowych
pomiarów geodezyjnych, otrzymanych warunków technicznych, uzgodnień branżowych oraz
uzgodnień z właścicielami i administratorami gruntów.
Potencjalne nadmiary urobku zostaną wywiezione na wysypisko lub zagospodarowane
w miejscach uzgodnionych z właścicielami posesji.
5.
WARUNKI GRUNTOWO – WODNE.
Przyjęto grunt kat. III - IV. Wody gruntowe występują poniżej dna projektowanego
wykopu. W oparciu o przeprowadzone badania przyjęto warunki gruntowe jako proste oraz
pierwszą kategorię geotechniczną.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
8
-------------------------------------------------------------------------------------------------------------------------------------------------------
WARUNKI GÓRNICZE.
6.
Zgodnie informacją otrzymaną od Jastrzębskiej Spółki Węglowej S.A - KWK „Pniówek”
dotyczącej prognozowanych deformacji terenu od eksploatacji górniczej, rejon ulicy Osińskiej,
Stawowej i Poprzecznej znajduje się poza wpływami eksploatacji górniczej KWK „Pniówek”
7.
PROJEKT ARCHITEKTONICZNO BUDOWLANY.
7.1
PRZEZNACZENIE I PROGRAM UŻYTKOWY.
Projektowane
sieci
zwymiarowano
w
sposób
umożliwiający
bezproblemową
eksploatację. Projekt umożliwia podłączenie istniejących i przyszłych użytkowników do
nowoprojektowanych rurociągów poprzez wystawione nowe odgałęzienia boczne do granicy
działki zakończone zaślepkami, a w przyszłości rozbudowane i przełączone do nowej sieci.
Projektowane sieci wraz z obiektami towarzyszącymi nie stanowią obiektów
użyteczności publicznej w związku z tym nie przewiduje się dla projektowanego systemu
specjalnych zabezpieczeń i ułatwień dla osób niepełnosprawnych. Projektowane obiekty nie
stanowią przeszkód terenowych w miejscach ogólnodostępnych. Na terenie inwestycji nie ma
obiektów użyteczności publicznej. Występują zagospodarowania rolne o powierzchni strefy
pożarowej do 2000 l/s.
7.2
FORMA ARCHITEKTONICZNA.
Projektowane siei wraz z elementami towarzyszącymi to obiekty typu podziemnego
w związku z tym nie wnoszą nowych elementów do istniejącego krajobrazu. Na powierzchni
pojawią się tylko tabliczki informacyjne i hydranty nadziemne.
7.3.
SIEĆ PROJEKTOWANEJ KANALIZACJI I WODOCIĄGU.
7.3.1 TRASY PROJEKTOWANYCH SIECI.
KANALIZACJA SANITARNA:
Dla odprowadzenia ścieków sanitarnych z terenów objętych niniejszym opracowaniem
zaprojektowano odcinki kanalizacji sanitarnej, grawitacyjnej. Kanały główne zaprojektowano z
rur PVC-U DN200 litych, klasy S (SDR 34, SN 8) z wydłużonymi kielichami. Odgałęzienia
boczne do granicy prywatnych posesji zaprojektowano z rur PVC-U DN160 litych, klasy S
----------------------------------------------------------------------------------------------------------------------------- ----------------------
9
-------------------------------------------------------------------------------------------------------------------------------------------------------
(SDR 34, SN 8) z wydłużonymi kielichami, zakończonych zaślepkami. Rury z PVC-U będą
łączone poprzez kielich z uszczelką.
Na odcinku projektowanej kanalizacji występują skrzyżowania z obcym uzbrojeniem. Cała
trasa projektowanego odcinka kanalizacji sanitarnej została przedstawiona na zaktualizowanej
mapie do celów projektowych.
Materiał i projektowane spadki projektowanych sieci pokazano na rysunkach profili
(rys. 4 i 6). Trasy projektowanych sieci przedstawiono na rysunkach zagospodarowania terenu
(rys. 01÷03).
 Temat 1 - Odbiornikiem dla projektowanego kolektora sanitarnego będzie istniejąca
studzienka nr k187 zlokalizowana w sąsiedztwie posesji nr 24 przy ulicy Osińskiej.
Następnie trasa projektowanego kanału przebiegać będzie wzdłuż gruntów prywatnych
działka nr 1592/61 odcinek od studzienki S3 do studzienki S6.
 Temat 2 – Etap 1 - Odbiornikiem dla projektowanego kolektora sanitarnego będzie
istniejąca studzienka k97 zlokalizowana na ulicy Spokojnej w sąsiedztwie posesji nr 20
działka nr 1277/46 . Następnie odcinki projektowanej kanalizacji od studni załomowej nr
S2 do studni nr S5 projektowanego kanału zlokalizowano wzdłuż granicy działki nr
1631/46. Odcinek od studzienki S5 do S5a należy zakończyć zaślepionym króćcem na
działce nr 1631/46 (zgodnie z rys. nr 02) W studniach od nr S4 oraz S5 przewidziano
wyprowadzenie do granic działek króćców z rur PVC DN160 i zaślepienie końców
korkami. Zabudowę odcinka sieci na działce 1277/46 należy wykonać metodą
bezwykopową. Odcinki kanalizacji od punktu S5a do S11 wraz z przyłączami
przewidziano do wykonania w etapie 2 inwestycji.
WODOCIĄG:
 Temat 1 - Projektowany wodociąg PEHD DN90 zostanie włączony do istniejącego
wodociągu w90 w punktach nr W1 oraz W7. Włączenie W1 zlokalizowano przy ulicy
Osińskiej w sąsiedztwie posesji nr 24 na działce nr 1523/73. Projekt przewiduje
połączenie wodociągów za pomocą złączek. Włączenie W7 przewidziano przy posesji
nr 36b za pomocą trójnika równoprzelotowego 90/90. Za włączeniem do sieci
wodociągowej punkt W7 zabudowana zostanie zasuwa żeliwna DN80 z klinem
ogumowanym wraz z obudową oraz skrzynką uliczną żeliwną. Trasa projektowanego
----------------------------------------------------------------------------------------------------------------------------- ----------------------
10
-------------------------------------------------------------------------------------------------------------------------------------------------------
wodociągu przebiegać będzie wzdłuż projektowanej kanalizacji sanitarnej na działce nr
1592/61.
Temat 2 – Etap 1 – Projektowany wodociąg PEHD DN110 zostanie włączony do
istniejącego wodociągu w punktach W1 oraz W19. Połączenie z istniejącym
wodociągiem w110 w punkcie W1 zlokalizowano przy ulicy Łagodnej na działce
prywatnej nr 1700/46. Połączenie z istniejącym wodociągiem wD75 w punkcie W19
zlokalizowano w sąsiedztwie posesji nr 22 przy ul. Spokojnej na działce nr 1277/46.
Projektowane połączenie W1 należy wykonać za pomocą trójnika równoprzelotowego
110/110. Za włączeniem do sieci wodociągowej zabudowana zostanie zasuwa DN100
z klinem ogumowanym wraz z obudową oraz skrzynką uliczną żeliwną. Połączenie
W19 należy wykonać za pomocą złączki redukcyjnej. Trasa projektowanego wodociągu
przebiega po gruntach prywatnych wzdłuż projektowanej kanalizacji sanitarnej. W
punktach W2, W3, W4, W5, W6, W7, W8, W9, W10, W11, W14 i W15 przewidziano
wyprowadzenie króćców z rur PEHD DN32 do granic działki i zaślepienie końców rur
zaślepkami. Włączenia przewidziano poprzez opaski z nawiertkami. Za włączeniami
należy zabudować zasuwy żeliwne do przyłączy domowych DN1” z obustronnymi
końcówkami ISO.. Zabudowę odcinka sieci na działce 1277/46 należy wykonać
metodą bezwykopową. Odcinki wodociągu od punktu W11a do W13a wraz z
przyłączem. i zabudową hydrantu nadziemnego wraz z zasuwą DN80 w punkcie
H1 na działce nr 478/46 przewidziano do wykonania w etapie 2 inwestycji.
Temat 3 – Etap 1- Projektowany wodociąg PEHD DN90 zostanie włączony do
istniejącego wodociągu w90 w punkcie W1. Włączenie zlokalizowano przy zjeździe z
ulicy Łagodnej na ulicę Osińską, działka nr 1616/46. Połączenie należy wykonać za
pomocą złączek. Za włączeniem do sieci wodociągowej zabudowana zostanie zasuwa
DN80 z klinem ogumowanym wraz z obudową oraz skrzynką uliczną żeliwną. W
punkcie W4, przewidziano wyprowadzenie króćca z rury PEHD DN32 do granicy działki
i zaślepienie końca zaślepką. Włączenia do proj. wodociągu przewidziano poprzez
opaski z nawiertkami. Za włączeniami należy zabudować zasuwy żeliwne do przyłączy
domowych DN1” z obustronnymi końcówkami ISO. Zabudowę wodociągu należy
zakończyć zaślepką w punkcie W5 na działce nr 1615/46 (zgodnie z rysunkiem nr 03).
Zabudowę odcinka sieci od punktu W4 do W4.1 (przekroczenie ulicy Osińskiej)
należy wykonać poprzez przewiert lub przecisk w rurze ochronnej. Odcinki
wodociągu od punktu W5 do W8 wraz z przyłączami i zabudową hydrantu
----------------------------------------------------------------------------------------------------------------------------- ----------------------
11
-------------------------------------------------------------------------------------------------------------------------------------------------------
nadziemnego wraz z zasuwą DN80 w punkcie H1 na działce nr 102 przewidziano
do wykonania w etapie 2 inwestycji.
7.4.
MATERIAŁ I UZBROJENIE PROJEKTOWANEJ SIECI KANALIZACJI SANITARNEJ.
Kanał główny kanalizacji sanitarnej należy wykonać z rur litych typu ciężkiego PVC-U
DN200 klasy S, SDR34; SN8 z w wydłużonym kielichem. Odcinki boczne do granic działek
należy wykonać z rur litych typu ciężkiego PVC-U DN160 klasy S, SDR34; SN8
z w wydłużonym kielichem. Rury należy łączyć na wcisk z uszczelkami. Projekt przewiduje
zabudowę studni DN1000 i DN425 z tworzyw sztucznych. Materiał i projektowane spadki
projektowanych sieci przedstawiono na profilach.
7.5.
MATERIAŁ I UZBROJENIE PROJEKTOWANEJ SIECI WODOCIĄGOWEJ.
Odcinek główny wodociągu należy wykonać z rur PE-100 SDR 11, PN16 o średnicach
Dz110x10,0mm, Dz90x8,2mm i Dz63x5,8mm. Projekt przewiduje wykonanie odgałęzień
bocznych do granic działek z rur PE-100 SDR 11, PN16 o średnicy Dz32x3,0mm. Rury należy
łączyć przy pomocy elektrozłączek np. typu "FISCHER" lub zgrzewać doczołowo.
Włączenia projektowanych odcinków sieci wodociągowej do istniejącego wodociągu należy
wykonać poprzez zabudowę trójników lub opasek siodłowych do nawiercania (zgodnie
z przedmiarem robót). Za włączeniami zaprojektowano zasuwy odcinające DN100 i DN80
z żeliwa sferoidalnego, kołnierzowe z klinem ogumowanym np. firmy HAWLE. Do zasuw
należy zastosować przedłużenia teleskopowe o długości 1,3÷1,8m zakończone skrzynką
uliczną. Pod armaturą żeliwną należy zastosować bloki podporowe betonowe. Dopuszcza się
zastosowanie zasuwy innego producenta pod warunkiem otrzymania odpowiednich
certyfikatów. Przy załamaniach trasy należy zabudować bloki oporowe betonowe.
Odgałęzienia boczne należy podłączyć do projektowanej sieci wodociągowej PEHD DN90 za
pomocą opaski siodłowej do nawiercenia PE32. Za włączeniami należy zabudować zasuwy
żeliwne do przyłączy domowych DN1” z obustronnymi końcówkami ISO. Rury należy łączyć
przy pomocy elektrozłączek np. typu "FISCHER".
Materiał i projektowane spadki
projektowanych sieci przedstawiono na profilach.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
12
-------------------------------------------------------------------------------------------------------------------------------------------------------
8. ROBOTY ZIEMNE:
8.1 PRZEWIERT STEROWANY.
Przejście ulicy Osińskiej należy wykonać metodą przewiertu bez naruszenia nawierzchni
asfaltowej w rurze ochronnej: Projekt zakłada wykonanie przewiertów na zadaniu 3 odcinki
W4 do W4.1, W6 do W6.1, W7 do W7.1. Długość przewiertów zgodnie z profilami i
przedmiarem robót.
8.2. WYKOPY.
Przed rozpoczęciem robót ziemnych należy wykonać przekopy kontrolne celem
dokładnego zlokalizowania istniejącego uzbrojenia podziemnego. Wykopy w pobliżu
istniejącego uzbrojenia prowadzić ręcznie, a na pozostałych odcinkach koparką. Urobek
należy składować w odległości od 0,50,7 m od krawędzi wykopu. Głębokość wykopu kan.
Sanitarnej grawitacyjnej należy powiększyć o 0,3m ze względu na wykonanie podsypki
piaskowej, natomiast wodociąg wykonany zostanie metoda przewiertu sterowanego bez
podsypki i obsypki piaskowej. Głębokość wykopów powinna zostać wykonana zgodnie
z profilami. Wszystkie wykopy należy zabezpieczyć ogrodzeniem, a nocą oświetlić.
Przekopane pobocza i drogi należy oznakować, zabezpieczyć i w miarę możliwości w tym
samym dniu zasypać z ubiciem gruntu warstwami. W najniższym punkcie wykopu należy
wykonać rząpie o wymiarach 50*50*50 cm dla gromadzących się wód przypadkowych.
Szerokość wykopu wynosi min. 0,9m. Przy wykonywaniu wykopów zachować odległość 1,5 m
od istniejącego uzbrojenia.
W
przypadku
pojawienia
się
wód
opadowych
zostaną
one
odprowadzone
w granicach dysponowania terenem.
8.3.
PODSYPKA I OBSYPKA.
Przed ułożeniem kolektorów z wykopu należy usunąć większe kamienie, a dno wykopu
wzmocnić przez wykonanie podsypki z piasku drobnego grubości 20cm w przypadku
kanalizacji sanitarnej oraz 10cm w przypadku wodociągu. Równocześnie należy zwracać
uwagę na to, by ułożona rura nie wspierała się na kielichu. Rury muszą być tak ułożone, by
----------------------------------------------------------------------------------------------------------------------------- ----------------------
13
-------------------------------------------------------------------------------------------------------------------------------------------------------
podparcie ich było jednolite, co zapewnia dobrze wykonana i zagęszczona podsypka. Przy
wykonywaniu podsypki należy również przestrzegać instrukcji podanych przez producenta rur.
Po wykonaniu robót montażowych należy wykonać obsypkę przewodów piaskiem drobnym.
Przewody przykryć warstwą piasku grubości 30cm w przypadku kanalizacji sanitarnej oraz
15cm w przypadku wodociągu. Grunt do zasypania wykopów należy ubijać warstwami
grubości 20cm. Całkowite zasypanie może nastąpić po wykonaniu próby szczelności.
Obsypka powinna być tak wykonana, by kanał nie został przemieszczony. Obsypkę należy
zagęścić do wskaźnika 95% ( zmodyfikowana wartość Proctora). Zagęszczanie można
prowadzić mechanicznie najlepiej sprzętem, który może jednocześnie pracować po obu
stronach przewodu.
8.4. UKŁADANIE RUR I ZASYPANIE WYKOPÓW.
Całkowite zasypanie może nastąpić po wykonaniu próby szczelności.
W trakcie zasypywania wykopów, powyżej obsypki piaskowej, grunt należy ubijać warstwami
o grub. 20cm. Grunt służący do zasypania należy zagęścić do wskaźnika 95%.
9. SKRZYŻOWANIA Z PRZESZKODAMI.
Skrzyżowanie z wodociągiem:
W miejscu skrzyżowania z wodociągiem należy zachować pionową odległość 0,2m. Jeżeli
odległość ta będzie mniejsza należy zastosować rurę ochronną na projektowanej kanalizacji.
Skrzyżowanie z podziemną siecią teletechniczną:
W miejscu skrzyżowania z siecią teletechniczną należy zachować pionową odległość 0,5m.
Jeżeli odległość ta będzie mniejsza należy zastosować rurę ochronną na istniejącej sieci
energetycznej.
Skrzyżowanie z kanalizacją sanitarną i deszczową:
W miejscu skrzyżowania z kanalizacją należy zachować pionową odległość 0,2m. Jeżeli
odległość ta będzie mniejsza należy zastosować rurę ochronną na projektowanym wodociągu.
10. ZABEZPIECZENIE ANTYKOROZYJNE.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
14
-------------------------------------------------------------------------------------------------------------------------------------------------------
Zastosowane rury kanalizacyjne PVC oraz PE nie wymagają zabezpieczenia
antykorozyjnego.
11. ZABEZPIECZENIE PRZED SZKODAMI GÓRNICZYMI.
Projektowana sieć kanalizacji sanitarnej zlokalizowana jest na terenie, w którym nie
występują wpływy eksploatacji górniczej. Przewody projektowanej sieci kanalizacji sanitarnej
grawitacyjnej zaprojektowano z rur PCV z wydłużonymi kielichami oraz PE, które
z uwagi na własności tworzyw, przenoszą naprężenia spowodowane ruchem górotworu
w znacznie lepszym stopniu niż inne materiały.
12. OZNAKOWANIE PRZEWODÓW.
Przebieg kanału sanitarnego powinien być oznaczony taśmą PCV z wkładką stalową.
Lokalizacja
armatury
i
hydrantów
winna
być
oznaczona
przy
pomocy
tabliczek
oznaczeniowych wg PN-86/B-09700 umocowanych na obiektach stałych.
13. PRÓBA SZCZELNOŚCI.
 Kanalizacja sanitarna - Po wykonaniu sieci kanalizacyjnej należy przeprowadzić próbę
szczelności wg normy PN-84/B-10735.
 Rurociąg ciśnieniowy i wodociąg - Po wykonaniu przewodu przeprowadzić próbę
szczelności wg normy PN-B-10725:1997.
14. PŁUKANIE I DEZYNFEKCJA.
 Kanalizacja sanitarna - Po pozytywnie zakończonej próbie należy sieć sanitarną
przepłukać.
 Rurociąg ciśnieniowy i wodociąg - Po pozytywnie zakończonej próbie należy sieć
przepłukać i poddać dezynfekcji. Przed oddaniem wodociągów do eksploatacji należy
wykonać badanie bakteriologiczne wody. Pozytywne wyniki badań bakteriologicznych
umożliwiają ostateczne przekazanie sieci do eksploatacji.
15. ODBIÓR SIECI KANALIZACYJNEJ.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
15
-------------------------------------------------------------------------------------------------------------------------------------------------------
Po
zakończeniu
montażu
kolektora
sanitarnego
grawitacyjnego,
przewodu
ciśnieniowego, oraz przepompowni, sprawdzeniu jego szczelności, wykonaniu oznaczeń, sieci
należy zgłosić do odbioru końcowego do Gminnego Zakładu Wodociągów i Kanalizacji
z siedzibą w Krzyżowicach.
Do odbioru należy przygotować:
-
protokoły prób szczelności,
-
projekt techniczny z naniesionymi domiarami i ewentualnymi zmianami w trakcie
realizacji,
-
inwentaryzację geodezyjną ułożonego przewodu z klauzulą Ośrodka Dokumentacji
Geodezyjnej,
-
oświadczenie gwarancyjne wykonawcy robót.
-
oświadczenia właścicieli gruntów, na których prowadzone były prace o przywróceniu
terenu do stanu pierwotnego.
16. ODBIÓR RUROCIĄGU SIECI WODOCIĄGOWEJ.
Po zakończeniu montażu przewodów, sprawdzeniu ich szczelności, wykonaniu bloków
oporowych, zabezpieczeniu armatury przed korozją i wykonaniu
oznaczeń, sieć
wodociągową należy zgłosić do odbioru końcowego do Gminnego Zakładu Wodociągów
i Kanalizacji w Krzyżowicach.
Do odbioru należy przygotować:
-
protokoły prób szczelności,
-
projekt techniczny z naniesionymi domiarami i ewentualnymi zmianami w trakcie
realizacji,
-
inwentaryzację geodezyjną ułożonego przewodu z klauzulą Ośrodka Dokumentacji
Geodezyjnej,
-
oświadczenie gwarancyjne wykonawcy robót.
17. UWAGI KOŃCOWE.

Trasa rurociągów powinna zostać geodezyjnie wytyczona przed rozpoczęciem robót,
a przed zasypaniem wykopów należy wykonać inwentaryzację powykonawczą trasy
i rzędnych posadowienia studzienek, rur i armatury.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
16
-------------------------------------------------------------------------------------------------------------------------------------------------------

Należy zachować szczególną uwagę przy zbliżeniu do istniejącego uzbrojenia
podziemnego. Wszystkie roboty w tym obrębie należy wykonywać ręcznie.

Przed przystąpieniem do robót zawiadomić właścicieli uzbrojenia podziemnego,
zgodnie z treścią uzgodnień branżowych.

Istniejące
lokalne
systemy
melioracyjne
lub
opaski
odwadniające
należy
doprowadzić do pierwotnego stanu w przypadku ich uszkodzenia.

Wszystkie napotkane, niezainwentaryzowane instalacje traktować, jako czynne,
powiadamiając o ich odkryciu ewentualnych użytkowników, uzgodnić z nimi sposób
zabezpieczenia lub likwidacji.

Nieprzewidziane w dokumentacji sytuacje, które wynikną w trakcie wykonawstwa
robót, będą wyjaśnione bezpośrednio w ramach nadzoru autorskiego po zgłoszeniu
przez wykonawcę.

Roboty wykonywać zgodnie z warunkami BHP oraz „Warunkami technicznymi
wykonania i odbioru robót budowlano – montażowych”.

Zapoznać
się
bezwzględnie
z
uzgodnieniami
ZUD-u
oraz
uzgodnieniami
branżowymi.

Zgodnie z "Ustawą o zamówieniach publicznych" występujące powyżej nazwy
producentów i nazwy własne produktów służą jedynie identyfikacji i określeniu
własności technicznych zastosowanych do budowy materiałów. Możliwe jest
zastosowanie innych materiałów o odpowiadających podanym w niniejszej
dokumentacji cechach konstrukcyjnych po uzgodnieniu z Inwestorem i projektantem.

Projekt wykonany został na aktualnych podkładach geodezyjnych - mapach
sytuacyjno-wysokościowych w skali 1:500. Nie wyklucza się istnienia w terenie
innych niż wykazanych na mapach urządzeń podziemnych, które nie były zgłoszone
do inwentaryzacji, lub, o których brak jest informacji w instytucjach branżowych.
Z tego powodu wykonawca robót powinien zachować maksimum staranności przy
robotach ziemnych i montażowych, tak, aby nie dopuścić do uszkodzenia
nienaniesionego na mapy uzbrojenia podziemnego. Trasę wykopów badać
lokalizatorem ręcznym. W miejscu występowania uzbrojenia wykonać przekopy próbne
i/lub wykonywać roboty ziemne ręcznie. Wykopy prowadzić z należytą uwagą,
a
napotkane
w
wykopie
uzbrojenie
zgłaszać
służbie
geodezyjnej
i właścicielom danego urządzenia podziemnego.

Na podkładach geodezyjnych brak jest rzędnych posadowienia części istniejącego
uzbrojenia podziemnego. Projektant przyjął typowe zagłębienia urządzeń podziemnych.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
17
-------------------------------------------------------------------------------------------------------------------------------------------------------

Odkryte w czasie wykopów kable lub inne przewody należy zabezpieczyć przed
uszkodzeniem, a skrzyżowania z napotkanym uzbrojeniem podziemnym kierownik
robót i inspektor nadzoru inwestorskiego rozwiązywać powinni w uzgodnieniu
z właścicielami kolidującego urządzenia podziemnego.

Projekt przyłącza energetycznego do przepompowni ścieków stanowi odrębne
opracowanie.

Projektowane sieci przebiegają przez tereny oznaczone w Miejscowym Planie
Zagospodarowania Terenu pod symbolami następującymi symbolami: MN11, KDPJ151,
MN12, KDPJ149, KDPJ3, KDPJ4, MN8, MN7, MN21, KDD130.
Trasy projektowanych sieci i urządzeń wodno-kanalizacyjnych wyznaczono na terenach,
których według zapisów w Miejscowym Planie Zagospodarowania Terenu dopuszcza się
zabudowę sieci oraz infrastruktury technicznej.

Realizując zapisy zawarte w Miejscowym Planie Zagospodarowania dotyczące dążenia
do tworzenia pierścieniowego systemu zasilania w wodę w projekcie przewidziano
docelowo połączenie projektowanej sieci w II etapie w sieć pierścieniową.
Z technicznego punktu widzenia wybudowana sieć rozgałęźna będzie mogła pracować
do czasu połączenia w układ pierścieniowy w drugim etapie.

Uzgodnienie projektu z rzeczoznawcą p.poż. zawarto w II Etapie projektu.
18. WSPÓŁRZĘDNE
PODZIEMNYCH
PUNKTÓW
I
ZAŁAMAŃ
PROJEKTOWANYCH
CHARAKTERYSTYCZNYCH
NAZIEMNYCH
W
URZĄDZEŃ
UKŁADZIE
WSPÓŁRZĘDNYCH „2000”
TEMAT 1
 PUNKTY CHARAKTERYSTYCZNE – PROJEKTOWANA KANALIZACJA SANITARNA
Pkt
S1
S2
S3
S4
S5
S6
WSPÓŁRZĘDNA
X
6550682,82
6550687,46
6550690,63
6550655,90
6550621,51
6550592,45
Y
5540567,94
5540587,08
5540609,15
5540645,02
5540681,25
5540711,10
 PUNKTY CHARAKTERYSTYCZNE – PROJEKTOWANY WODOCIĄG
Pkt
W1
WSPÓŁRZĘDNA
X
6550679,78
Y
5540571,31
----------------------------------------------------------------------------------------------------------------------------- ----------------------
18
-------------------------------------------------------------------------------------------------------------------------------------------------------
W2
W3
W4
W5
W6
W7
6550684,95
6550687,43
6550654,82
6550620,63
6550591,79
6550546,70
5540591,31
5540610,30
5540643,98
5540680,00
5540709,62
5540733,01
TEMAT 2 – ETAP 1
 PUNKTY CHARAKTERYSTYCZNE – PROJEKTOWANA KANALIZACJA SANITARNA
WSPÓŁRZĘDNA
Pkt
S1
S2
S3
S4
S5
S5a
X
6550310,43
6550292,05
6550303,52
6550310,13
6550318,57
6550325,33
Y
5540445,18
5540450,34
5540491,27
5540516,64
5540545,62
5540570,74
Pkt
W1
W2
W3
W4
W5
W6
W7
W8
W9
W10
W11
W11a
W13a
W14
W15
W16
W17
W18
W19
W2.1
W3.1
W4.1
W5.1
WSPÓŁRZĘDNA
X
6550364,50
6550360,53
6550360,26
6550354,55
6550354,28
6550348,45
6550348,18
6550342,38
6550342,11
6550336,34
6550336,07
6550334,70
6550326,79
6550320,77
6550313,94
6550305,18
6550294,02
6550292,34
6550298,74
6550367,37
6550357,48
6550361,38
6550351,52
Y
5540706,59
5540692,53
5540691,57
5540670,79
5540669,83
5540649,13
5540648,17
5540627,44
5540626,48
5540605,75
5540604,79
5540599,72
5540570,41
5540548,03
5540522,67
5540492,27
5540452,59
5540446,33
5540444,58
5540690,59
5540692,35
5540668,86
5540670,61
----------------------------------------------------------------------------------------------------------------------------- ----------------------
19
-------------------------------------------------------------------------------------------------------------------------------------------------------
W6.1
W7.1
W8.1
W9.1
W10.1
W11.1
W14.1
W15.1
6550355,42
6550345,57
6550349,45
6550339,60
6550343,48
6550333,61
6550328,13
6550321,13
5540647,16
5540648,91
5540625,44
5540627,19
5540603,73
5540605,48
5540546,09
5540520,77
TEMAT 3 – ETAP 1
WSPÓŁRZĘDNA
Pkt
X
6550408,16
6550408,28
6550396,46
6550391,51
6550383,73
6550397,30
6550398,61
6550395,56
6550396,76
W1
W2
W3
W4
W5
W4.1
W4.2
W4.3
W4.4
19.
Y
5540797,19
5540798,10
5540810,71
5540818,40
5540829,67
5540822,32
5540823,20
5540824,89
5540825,71
ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW.
Kanalizacja sanitarna:
Lp.
MATERIAŁ
1. Rura kanalizacyjna DN200 PVC-U klasa S (SDR34; SN8)
2. Rura kanalizacyjna DN160 PVC-U klasa N (SDR41; SN4)
3.
Studnia kanalizacyjna PE fi1000
4.
Studnia kanalizacyjna PE fi425
Zaślepka PVC-U fi200
5.
Zaślepka PVC-U f160
6.
Rura ochronna PE-HD SDR 17 DN315x18,7
7.
Rura ochronna PE-HD SDR 17 DN250x14,8
8.
Rura dwudzielna Arot
Temat Temat
Jedn.
1
2 E1 RAZEM
[]
ILOŚĆ
183,50 142,00 325,50
m
0,00 18,00 18,00
m
5
3
8
szt.
0
1
1
szt.
0
1
1
szt.
0
2
2
szt.
0
1
1
szt.
0
2
2
szt.
0
1
1
szt.
Wodociąg:
Lp.
Materiał
Temat 1
Temat 2
Temat 3
E1
ILOŚĆ
RAZE
M
Jed
n.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
20
-------------------------------------------------------------------------------------------------------------------------------------------------------
Rura HDPE100 SDR 11 PN16
0,00
246,00
0,00
Dz110x10,0
2. Rura HDPE100 SDR 11 PN16- Dz90x8,2 228,50
0,00
41,00
3. Rura HDPE100 SDR 11 PN16- Dz63x5,8
0,00
0,00
7,00
4. Rura HDPE100 SDR 11 PN16- Dz32x3,0
0,00
64,50
4,50
5.
Płozy ślizgowe typu RACI
0
0
3
Zasuwa klinowa kołnierzowa z
6.
uszczelnieniem miękkim DN100, PN16
0
1
0
HAWLE
Zasuwa klinowa kołnierzowa z
7.
uszczelnieniem miękkim DN80, PN16
1
0
1
HAWLE
Zasuwa do przyłączy domowych DN1"
8.
żeliwna z końcówkami ISO , PN16
0
12
2
HAWLE
Skrzynka do zasuw (z obudową
9.
1
13
3
teleskopową)
Łuk kołnierzowy 900 DN80 ze stopką nr
10.
0
1
1
kat. 5049
11.
Obejma z nawiertką
0
12
2
12.
Zaślepki PE DN32
0
12
2
Szczegółowe zestawienie przedstawiono w przedmiarze robót i na profilach.
1.
246,00
m
269,50 m
7,00
m
69,00
m
3
szt.
1
szt.
2
szt.
14
szt.
17
szt.
2
szt.
14
14
szt.
szt.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
21
-------------------------------------------------------------------------------------------------------------------------------------------------------
II.
INFORMACJA
WODOCIĄGU
I
BEZPIECZEŃSTWA
KANALIZACJI
I
OCHRONY
SANITARNEJ
UL.
ZDROWIA
OSIŃSKA
DLA
–
„BUDOWY
STAWOWA
–
POPRZECZNA W WARSZOWICACH.
1. Zakres robót zamierzenia inwestycyjnego.
Roboty ziemne i montażowe związane z budową kanalizacji sanitarnej grawitacyjnej, oraz
budową wodociągu
2. Wykaz istniejących obiektów budowlanych
W pobliżu planowanej budowy projektowanych sieci znajduje się zabudowa mieszkaniowa
jednorodzinna, jezdnia asfaltowa.
3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi.
Miejsca stwarzające zagrożenie dla pracujących ludzi to składowisko materiałów do
budowy, istniejąca sieć energetyczna, gazowa, wodociąg, kanalizacja, oraz droga.
4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji
robót budowlanych określające skalę i rodzaje zagrożeń oraz miejsce i czas ich
występowania.

Zagrożenia występujące przy wykonywaniu robót budowlanych z użyciem maszyn
i urządzeń budowlanych - pochwycenie kończyny górnej lub kończyny dolnej przez napęd konieczność osłony napędu, czas występowania - podczas pracy maszyny budowlanej 8 godzin na zmianę,

Zagrożenie wynikające z porażenia prądem elektrycznym – konieczność
zabezpieczenia przewodów zasilających, czas występowania - podczas prowadzenia robót
w okolicach sieci energetycznej,

Zagrożenie przysypania ziemią w wykopie, czas występowania - podczas prowadzenia
robót w wykopach - 8 godzin na zmianę,

Zagrożenie spowodowane ruchem drogowym w sąsiedztwie prowadzonych prac
wzdłuż ulicy, czas występowania - podczas prowadzenia robót w wykopach - 8 godzin na
zmianę,

Zagrożenie skaleczenia, uderzenia - czas występowania - podczas prowadzenia
wszystkich robót - 8 godzin na zmianę,
----------------------------------------------------------------------------------------------------------------------------- ----------------------
22
-------------------------------------------------------------------------------------------------------------------------------------------------------
5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych.
Przed przystąpieniem do prac szczególnie niebezpiecznych kierownik budowy przeprowadzi:
-
szkolenie pracowników w zakresie bhp i oceny ryzyka zawodowego,
-
zasady postępowania w przypadku wystąpienia zagrożenia,
-
zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez
wyznaczone w tym celu osoby,
-
zasady stosowania przez pracowników środków ochrony indywidualnej.
Kierownik budowy ma obowiązek przedstawić zagrożenia wynikające w czasie prowadzenia
prac budowlanych oraz przygotować i przeprowadzić instruktaż na temat przestrzegania
przepisów BHP i udzielania pierwszej pomocy.
Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na
stanowiskach robotniczych, przeprowadza się, jako:

szkolenie wstępne,

szkolenie okresowe.
Szkolenia te przeprowadzane są w oparciu o programy poszczególnych rodzajów szkolenia.
Pracownicy zatrudnieni na stanowiskach operatorów koparki, maszyn budowlanych
i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje.
Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne
instrukcje bezpieczeństwa i higieny pracy dotyczące:
wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia
-
pracowników,
-
obsługi maszyn i innych urządzeń technicznych,
-
postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi,
-
udzielania pierwszej pomocy.
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują
odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do
zakresu obowiązków.
----------------------------------------------------------------------------------------------------------------------------- ----------------------
23
-------------------------------------------------------------------------------------------------------------------------------------------------------
6. Wskazanie środków technicznych i organizacyjnych zapobiegających
niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek
pożaru, awarii i innych zagrożeń.
-
Wydzielenie i oznakowanie miejsc prowadzenia robót budowlanych,
-
Oznakowanie i zabezpieczenia taśmą koloru biało-czerwonego wykopów oraz
postawienie tablic: „UWAGA WYKOPY OSOBOM POSTRONNYM WSTĘP WZBRONIONY”
-
Zabezpieczenie przejść komunikacyjnych, terenu wokół wykopu,
-
Obudowa wykopu,
-
Kontrola kąta nachylenia skarp,
-
Zejścia do wykopów,
-
Zabezpieczenie przejść komunikacyjnych,
-
Powołanie służby BHP do kontroli warunków pracy na budowie,
-
Prowadzenie robót budowlanych, przez co najmniej dwóch pracowników, jeden, jako
asekuracja,
-
Środki ochrony indywidualnej, odzież i obuwie robocze, a w szczególności ochrony przed
promieniowaniem przy spawaniu grupy T - środki ochrony oczu i twarzy,
-
Profilaktyczne badania lekarskie.
Kierownik budowy wyznaczy pomieszczenie na swoje biuro oraz poda wszystkim
pracownikom numer telefonu do biura oraz ewentualnie numer na telefonu komórkowego.
Kierownik budowy sporządzając plan BIOZ wyznaczy miejsca parkowania dla samochodów
w dostawczych oraz osobowych. Ponadto wytyczy drogi bezpiecznej i sprawnej komunikacji
na terenie budowy umożliwiające szybką ewakuację na wypadek pożaru, awarii czy innych
zagrożeń.
Kierownik budowy wyznaczy pomieszczenie na punkt pierwszej pomocy sanitarnej
i poinformuje o tym wszystkich pracowników. Ponadto poda informację o najbliższym
dostępnym punkcie lekarskim, najbliższej Jednostce Ratowniczo-Gaśniczej i najbliższej
Komendzie Policji. Kierownik budowy wyznaczy miejsce do magazynowania materiałów.
INFORMACJĘ BIOZ OPRACOWAŁ:
----------------------------------------------------------------------------------------------------------------------------- ----------------------
24

AM Service - Gminny Zakład Wodociągów i Kanalizacji

Transkrypt

Podobne dokumenty

oświadczenie woli

Karta zgłoszenia do Konkursu Kanał TV Hasło promujące ochronę

Treść informacji

DRUK NR BOK – 10 ….…………… dnia

„Budowa kanalizacji sanitarnej w ul. Wiatraki – Zimna Woda” W

OŚWIADCZENIE DOTYCZĄCE PRZEWIDYWANEJ BUDOWY

Budowa Sieci Kanalizacji Sanitarnej Dla Obszaru Części

Program ochrony wód zbiornika sulejowskiego

Budowa kanalizacji sanitarnej Na Skarpie w

F:\LAPTOP\DYSK_D\_INSTALmix
