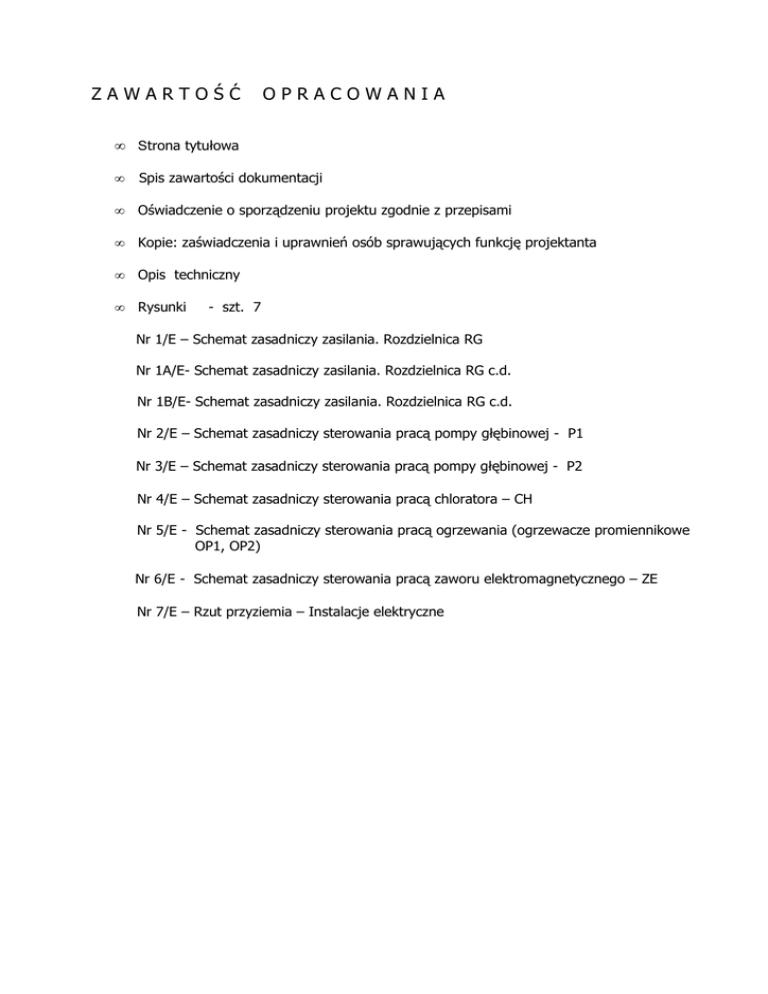

ZAWARTOŚĆ
OPRACOWANIA
•
Strona tytułowa
•
Spis zawartości dokumentacji
•
Oświadczenie o sporządzeniu projektu zgodnie z przepisami
•
Kopie: zaświadczenia i uprawnień osób sprawujących funkcję projektanta
•
Opis techniczny
•
Rysunki
- szt. 7
Nr 1/E – Schemat zasadniczy zasilania. Rozdzielnica RG
Nr 1A/E- Schemat zasadniczy zasilania. Rozdzielnica RG c.d.
Nr 1B/E- Schemat zasadniczy zasilania. Rozdzielnica RG c.d.
Nr 2/E – Schemat zasadniczy sterowania pracą pompy głębinowej - P1
Nr 3/E – Schemat zasadniczy sterowania pracą pompy głębinowej - P2
Nr 4/E – Schemat zasadniczy sterowania pracą chloratora – CH
Nr 5/E - Schemat zasadniczy sterowania pracą ogrzewania (ogrzewacze promiennikowe
OP1, OP2)
Nr 6/E - Schemat zasadniczy sterowania pracą zaworu elektromagnetycznego – ZE
Nr 7/E – Rzut przyziemia – Instalacje elektryczne
OPIS
TECHNICZNY
do projektu : Modernizacja stacji wodociągowej w m. BRZEŹNO SZLACHECKIE, gm. Lipnica
branŜa : ELEKTRYCZNA
1. Podstawa opracowania
•
•
•
•
Zlecenie inwestora
Projekt modernizacji stacji wodociągowej – część technologiczna i budowlana
Wizja lokalna w terenie, oraz inwentaryzacja istniejącego stanu w zakresie elektrycznym
Obowiązujące normy , przepisy i zarządzenia
2. Charakterystyka ogólna
Tematem opracowania jest projekt budowlany na wykonanie instalacji elektrycznych dla
potrzeb istniejącej-modernizowanej stacji wodociągowej we wsi Brzeźno Szlacheckie gm.
Lipnica.
Zasilanie energią elektryczną modernizowanej stacja wodociągowej - istniejące, kablem nN0,4kV (zalicznikowym Wlz-tem) z istniejącego złącza zasilająco-pomiarowego ZL-1/1T
stojącego na zewnątrz przy ogrodzeniu posesji stacji wodociągowej.
Pomiar energii elektrycznej – istniejący, bez zmian (w ww. złączu).
Zasilanie pomp głębinowych – istniejące, bez zmian.
Odtworzeniu wymaga połączenie elektryczne armatury i osprzętu sterującego pracą
poszczególnych pomp (P1, P2) w rozdzielnicy RG z czujnikami poziomu lustra wody w
przypisanych im odwiertach głębinowych.
Istniejące instalacje elektryczne w modernizowanym budynku stacji wodociągowej są w złym
stanie technicznym i jako dalej nie przydatne dla zmodernizowanej technologii wydobycia i
uzdatnienia wody naleŜy zdemontować.
Opracowanie obejmuje :
•
Rozdział energii elektrycznej
•
Instalacje elektryczne wewnętrzne w bud. stacji wodociągowej
•
Odtworzenie połączenia armatury i osprzętu sterującego pracą pomp głębinowych w
rozdzielnicy RG z czujnikami poziomu lustra wody w poszczególnych odwiertach
głębinowych.
•
Automatykę i sterowanie pracą urządzeń technologicznych
•
System ochrony przeciwporaŜeniowej.
3. Opis rozwiązań projektowych
3.1. Rozdział energii elektrycznej
Do rozdziału energii elektrycznej w stacji wodociągowej zaprojektowano rozdzielnicę RG
złoŜoną z zestawu skrzynek rozdzielczych naściennych– obudowy z tworzywa o IP 55.
Wymienione obudowy wyposaŜyć w aparaturę rozdzielczo - sterującą wg załączonych
schematów. Elementy aparatury i osprzętu automatyki sterowania (łączniki oraz lampki
sygnalizacyjne) umieścić w rozdzielnicy RG za transparentnymi drzwiczkami.
Poszczególne aparaty w rozdzielnicy dokładnie opisać zaznaczając przyporządkowaną im
funkcję.
Cewki styczników i przekaźników 230V , 50Hz. Wyplecenie sterowania przewodem DYd 1,5
Na zasilaniu rozdzielnic RG zastosowano rozłącznik główny do wyłączenia zasilania obiektu.
Do projektowanej rozdzielnicy RG wprowadzić istniejące: WLZ-et, kable obwodów
zasilających pompy głębinowe oraz kable i przewody projektowanych obwodów zasilających
urządzenia odbiorcze w stacji wodociągowej.
W przypadku gdy istniejące kable będą za krótkie, wówczas połączenie ich z rozdzielnicą RG
wykonać przez obudowy z tworzywa sztucznego o IP 55 z listwami zaciskowymi.
3.3. Instalacje elektryczne
Nowe instalacje elektryczne w modernizowanym budynku stacji wodociągowej wykonać na
tynku ( typ przewodów wg schematu zasilania i rysunku rzutu przyziemia ) z osprzętem z
tworzywa o IP 55. Przewody elektryczne ułoŜyć w korytkach z tworzywa sztucznego
(polietylenu). W oddzielnych korytkach ułoŜyć przewody zasilające, w oddzielnych przewody
sterownicze. Na zewnątrz przewody ułoŜyć pod tynkiem.
Dla przyłączenia odbiorników elektrycznych do instalacji zasilającej zaprojektowano gniazda
wtykowe bryzgoszczelne : 1 fazowe 16A/L+N+PE , oraz 3 fazowe 16A/3L+N+PE.
Wymieniony osprzęt instalować na wysokości 1,40 m.
W układach zasilania pomp głębinowych zaprojektowano urządzenia łagodnego rozruchu
silnika elektrycznego - typ LH4N25QN7 22A 400V produkcji Schneider. MontaŜ i podłączenie
urządzenia łagodnego rozruchu silnika elektrycznego wykonać zgodnie z instrukcją
producenta.
Ogrzewanie budynku stacji wodociągowej zaprojektowano elektrycznymi ogrzewaczami
promiennikowym w wersji montowanej na ścianie – ( zasilanie 230V, 50Hz, moc 2,0 kW,
klasa bezpieczeństwa II, ochrona przeciw bryzgowa).
Oświetlenie budynku zaprojektowano oprawami jarzeniowymi bryzgoszczelnymi IP 65 typu
OPFa 236 2 x 36 W prod. Elgo. Wymienione oprawy oświetleniowe zamontować na suficie
pomieszczenia. Na zewnątrz nad drzwiami oraz w przedsionku pomieszczenia stacji
wodociągowej zamontować oprawy Ŝarowe metalowe hermetyczne załączane oddzielnie
czujnikami ruchu.
Pomieszczenie stacji wodociągowej wyposaŜyć w zestaw bezpiecznego oświetlenia
inspekcyjnego składający się z przenośnego transformatora bezpieczeństwa 230 / 24 V 120 VA , oraz z przenośnej oprawy oświetleniowej inspekcyjnej z Ŝarówką 24V, 60W,
IP55.
3.4. Odtworzenie połączenia armatury i osprzętu sterującego pracą pomp głębinowych w
rozdzielnicy RG z czujnikami poziomu lustra wody w poszczególnych odwiertach
głębinowych.
NaleŜy ułoŜyć kable sterownicze ( YKY 3 x 2,5mm2) do poszczególnych odwiertów
głębinowych.
Przedmiotowe kable ułoŜyć w ziemi na głębokości 0,7m przy trasie ( w odległości nie
mniejszej niŜ 0,5m ) istniejących rur wodociągowych występujących na odcinku: stacja
wodociągowa – ujęcia wody.
Roboty kablowe wykonać zgodnie z normą PN 76-E/05125.
Kable sterownicze wprowadzić do hermetycznej
puszki przyłączeniowej we właściwej
obudowie studni głębinowej. Od puszki przyłączeniowej do elektrod poziomu lustra wody
połączenie do urządzeń wykonać przewodem OGŁ 3 x 1,5mm2.
3.5 Automatyka i sterowanie pracą urządzeń technologicznych
Funkcjonowanie stacji wodociągowej
jest zautomatyzowane. Przewidziano równieŜ
moŜliwość ręcznego sterowania jej pracą – wyłącznie pod nadzorem obsługi.
Praca pomp głębinowych sterowana jest wyłącznikami ciśnieniowymi WC. Przed pracą przy
braku fazy pompy zabezpieczone są elektronicznym czujnikiem CZF-B.
Przed pracą pomp przy obniŜonym lustrze wody zabezpiecza elektroniczny czujnik CPW2zC.
Chlorator uruchamiany jest ręcznie, ale jego praca ściśle związana jest z pracą pompy
głębinowej.
Elektryczne ogrzewanie pomieszczenia stacji wodociągowej pracują w blokadzie – w czasie
pracy pompy głębinowej następuje wyłączenie ogrzewania. Ponadto termostat TT 300 z
sondą temperatury reguluje ciepło w pomieszczeniu. Sondę temperatury umieścić 1,5m nad
podłogą.
Pracę poszczególnych urządzeń sygnalizować będą lampki kontrolne umieszczone w
rozdzielnicy RG za transparentnymi drzwiczkami.
4.
i
Ochrona od poraŜeń
W sieci zasilającej – samoczynne szybkie wyłączenie zasilania t ≤ 5 sek. – układ TN-C
W instalacji odbiorczej stacji wodociągowej – samoczynne szybkie wyłączenie zasilania
t ≤ 0,2 sek.- układ TN-S.
Modernizowana stacja wodociągowa od istniejącego. złącza kablowego zasilającopomiarowego ZL-1/1-T zasilana jest w układzie TN – C.
Projektowane instalacje odbiorcze w stacji wodociągowej pracować będą w układzie TN-S.
W projektowanej rozdzielnicy RG wykonać rozdział przewodu PEN na przewód neutralny N
ochronny PE.
Punkt rozdziału uziemić – podłączyć do istniejącego uziemienia występującego w
pomieszczeniu stacji wodociągowej. Rezystancja uziemienia Ru ≤ 10,0 om.
W budynku stacji wodociągowej wykonać szynę wyrównawczą, bednarką FeZn 25 x 4 na
podłoŜu betonowym. Do szyny wyrównawczej podłączyć metalowe rury technologiczne,
metalowe zbiorniki hydroforowe. Szynę wyrównawczą uziemić – podłączyć do istniejącego
ww. uziemienia. Rezystancja uziemienia szyny wyrównawczej Ru ≤ 10,0 om.
Szynę wyrównawczą oznaczyć w kolorze Ŝółto zielonym.
Ochronę od poraŜeń prądem elektrycznym w modernizowanej stacji wodociągowej będzie
realizował wyłącznik róŜnicowo-prądowy P304 – 40A – 30mA - Legrand oraz zabezpieczenia
nadprądowe poszczególnych obwodów zainstalowane w rozdzielnicy RG.
W celu ochrony przed dotykiem bezpośrednim przewiduje się zastosowanie:
- izolacji roboczej
- osłon
- wyłącznika róŜnicowo-prądowego o prądzie róŜnicowym 30 mA
W celu ochrony przed dotykiem pośrednim przewiduje się zastosowanie:
- samoczynnego szybkiego wyłączenia zasilania w układzie TN-S wyłącznikami nadmiarowoprądowymi typu S
- wyłącznika róŜnicowo - prądowego o prądzie róŜnicowym 30 mA
5.
Uwagi końcowe
Całość robót wykonać zgodnie z obowiązującymi przepisami PBUE , BHP i normami PN oraz
Warunkami technicznymi wykonania i odbioru robót budowlano – montaŜowych, tom V
„ Instalacje elektryczne „ .
MontaŜ, podłączenie i uruchomienie urządzenia łagodnego rozruchu silnika elektrycznego
wykonać zgodnie z instrukcją jego producenta.
Po zakończeniu robót wykonać pomiary sprawdzające wykonane instalacje, ochronę
przeciwporaŜeniową, rezystancję izolacji kabli i przewodów oraz rezystancję uziemienia.
Protokóły z pomiarów załączyć do odbioru robót.
Opracował:
techn. Tadeusz Rybakowski
upr. bud nr GT 8346/35/7
