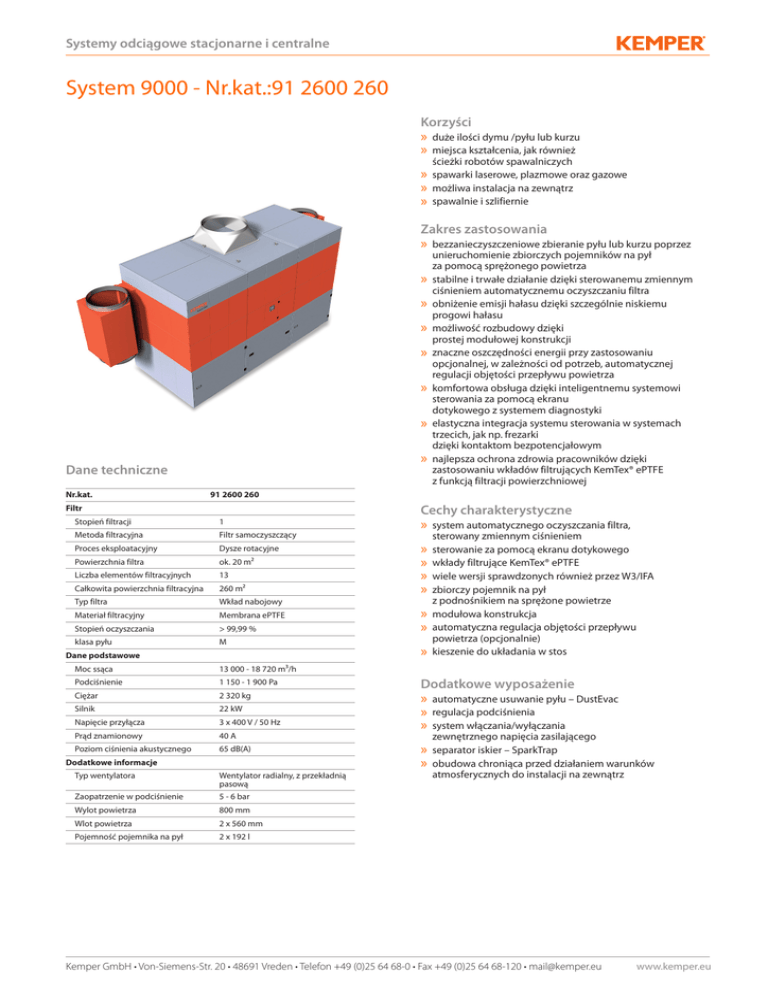

System 9000 - Nr.kat.:91 2600 260

Systemy odciągowe stacjonarne i centralne
BG_FTVTFT_Y1.tif
System 9000
- Nr.kat.:91 2600 260
Korzyści
»
»
»
»
»
duże ilości dymu /pyłu lub kurzu
miejsca kształcenia, jak również
ścieżki robotów spawalniczych
spawarki laserowe, plazmowe oraz gazowe
możliwa instalacja na zewnątrz
spawalnie i szlifiernie
Zakres zastosowania
»
»
»
»
»
»
»
»
Dane techniczne
Nr.kat.
bezzanieczyszczeniowe zbieranie pyłu lub kurzu poprzez
unieruchomienie zbiorczych pojemników na pył
za pomocą sprężonego powietrza
stabilne i trwałe działanie dzięki sterowanemu zmiennym
ciśnieniem automatycznemu oczyszczaniu filtra
obniżenie emisji hałasu dzięki szczególnie niskiemu
progowi hałasu
możliwość rozbudowy dzięki
prostej modułowej konstrukcji
znaczne oszczędności energii przy zastosowaniu
opcjonalnej, w zależności od potrzeb, automatycznej
regulacji objętości przepływu powietrza
komfortowa obsługa dzięki inteligentnemu systemowi
sterowania za pomocą ekranu
dotykowego z systemem diagnostyki
elastyczna integracja systemu sterowania w systemach
trzecich, jak np. frezarki
dzięki kontaktom bezpotencjałowym
najlepsza ochrona zdrowia pracowników dzięki
zastosowaniu wkładów filtrujących KemTex® ePTFE
z funkcją filtracji powierzchniowej
91 2600 260
Filtr
Cechy charakterystyczne
Stopień filtracji
1
Metoda filtracyjna
Filtr samoczyszczący
Proces eksploatacyjny
Dysze rotacyjne
Powierzchnia filtra
ok. 20 m²
Liczba elementów filtracyjnych
13
Całkowita powierzchnia filtracyjna
260 m²
Typ filtra
Wkład nabojowy
Materiał filtracyjny
Membrana ePTFE
Stopień oczyszczania
> 99,99 %
klasa pyłu
M
Dane podstawowe
»
»
»
»
»
»
»
»
system automatycznego oczyszczania filtra,
sterowany zmiennym ciśnieniem
sterowanie za pomocą ekranu dotykowego
wkłady filtrujące KemTex® ePTFE
wiele wersji sprawdzonych również przez W3/IFA
zbiorczy pojemnik na pył
z podnośnikiem na sprężone powietrze
modułowa konstrukcja
automatyczna regulacja objętości przepływu
powietrza (opcjonalnie)
kieszenie do układania w stos
Moc ssąca
13 000 - 18 720 m³/h
Podciśnienie
1 150 - 1 900 Pa
Dodatkowe wyposażenie
Ciężar
2 320 kg
Silnik
22 kW
Napięcie przyłącza
3 x 400 V / 50 Hz
Prąd znamionowy
40 A
»
»
»
Poziom ciśnienia akustycznego
65 dB(A)
Dodatkowe informacje
Typ wentylatora
Wentylator radialny, z przekładnią
pasową
Zaopatrzenie w podciśnienie
5 - 6 bar
Wylot powietrza
800 mm
Wlot powietrza
2 x 560 mm
Pojemność pojemnika na pył
2 x 192 l
»
»
automatyczne usuwanie pyłu – DustEvac
regulacja podciśnienia
system włączania/wyłączania
zewnętrznego napięcia zasilającego
separator iskier – SparkTrap
obudowa chroniąca przed działaniem warunków
atmosferycznych do instalacji na zewnątrz
Kemper GmbH • Von-Siemens-Str. 20 • 48691 Vreden • Telefon +49 (0)25 64 68-0 • Fax +49 (0)25 64 68-120 • [email protected]
www.kemper.eu
Systemy odciągowe stacjonarne i centralne
TZ_VA_B2
TZ_SA_B2
C
C
I
K
I
L
L
G
G
H
H
D
D
E
E
K
C
K
B
J
M
J
TZ_DS_B2
M
C
I
I
L
B
J
N
L
J
F
F
TZ_IA_B2
G
H
D
G
H
D
N
F
E
F
E
K
O
O O
O
B
B
J
M
J
N
M
F
F
O
J
N
J
F
F
O
O
Wymiary
B
5 639 mm
C
1 864 mm
D
2 670 mm
E
3 070 mm
F
560 mm
G
1 047 mm
H
2 271 mm
I
1 524 mm
J
400 mm
K
800 mm
L
1 314 mm
M
2 119,5 mm
N
2 119,5 mm
O
1 347 mm
Kemper GmbH • Von-Siemens-Str. 20 • 48691 Vreden • Telefon +49 (0)25 64 68-0 • Fax +49 (0)25 64 68-120 • [email protected]
www.kemper.eu
Systemy odciągowe stacjonarne i centralne
Wykres ciśnienie-objętość
3000
2500
2000
1500
1000
500
0
10.000
11.000
12.000
13.000
14.000
15.000
16.000
17.000
18.000
19.000
20.000
21.000
22.000
charakterystyka wentylatora
użytkowy wzrost ciśnienia
zalecany zakres użycia
