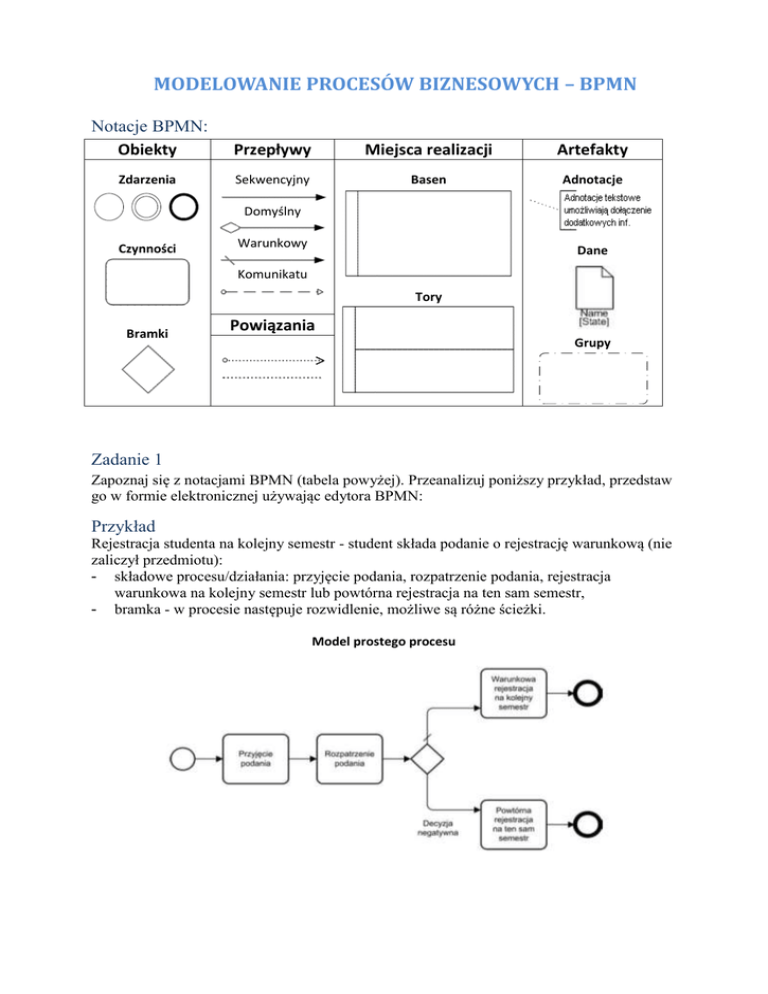

MODELOWANIE PROCESÓW BIZNESOWYCH – BPMN

MODELOWANIE PROCESÓW BIZNESOWYCH – BPMN
Notacje BPMN:
Obiekty
Przepływy
Miejsca realizacji
Artefakty
Zdarzenia
Sekwencyjny
Basen
Adnotacje
Domyślny
Czynności
Warunkowy
Dane
Komunikatu
Tory
Bramki
Powiązania
Grupy
Zadanie 1
Zapoznaj się z notacjami BPMN (tabela powyżej). Przeanalizuj poniższy przykład, przedstaw
go w formie elektronicznej używając edytora BPMN:
Przykład
Rejestracja studenta na kolejny semestr - student składa podanie o rejestrację warunkową (nie
zaliczył przedmiotu):
- składowe procesu/działania: przyjęcie podania, rozpatrzenie podania, rejestracja
warunkowa na kolejny semestr lub powtórna rejestracja na ten sam semestr,
- bramka - w procesie następuje rozwidlenie, możliwe są różne ścieżki.
Model prostego procesu
Model procesu z dwoma uczestnikami
Model procesu szczegółowy
Zadanie 2
Wybierz dowolny prosty proces związany z działalnością Uczelni. Opisz go oraz zbuduj jego
model z użyciem notacji BPMN.
Źródła:
1. Szymon Drejewicz, Zrozumieć BPMN. Modelowanie procesów biznesowych, Helion, 2011
3. http://live.yworks.com/graphity
