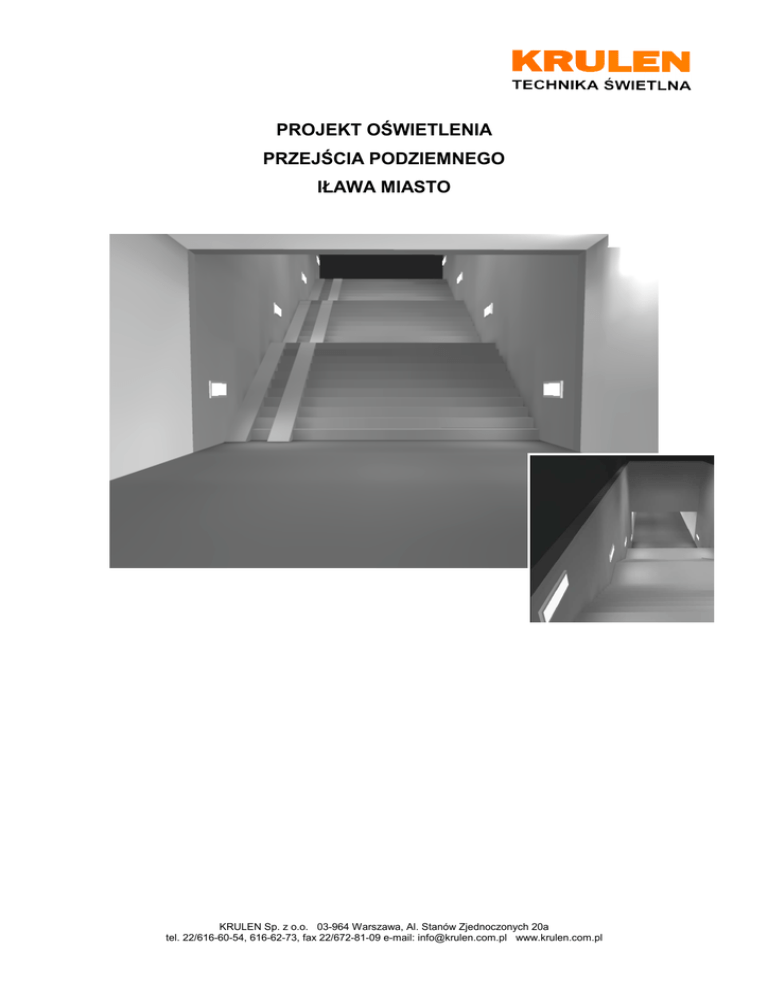

PROJEKT OŚWIETLENIA
PRZEJŚCIA PODZIEMNEGO
IŁAWA MIASTO
KRULEN Sp. z o.o. 03-964 Warszawa, Al. Stanów Zjednoczonych 20a
tel. 22/616-60-54, 616-62-73, fax 22/672-81-09 e-mail: [email protected] www.krulen.com.pl
1. PROJEKT OŚWIETLENIA:
Projekt obejmuje oświetlenie tunelu oraz schodów naleŜących do przejścia podziemnego
Iława Miasto. Wymiary obiektu przyjęto wg. informacji dostarczonych przez inwestora.
2. WYMAGANIA PROJEKTOWE:
Wymagania przyjęto na podstawie normy
•
PN-EN 12464-1 „Oświetlenie miejsc pracy, cz.1 Miejsca pracy we wnętrzach”
Rodzaj obiektu, zadania lub czynności:
8.2.1 Zadaszone perony i podziemne
przejścia dla pasaŜerów
•
Średnie
Maksymalny
Minimalna
Minimalny
natęŜenie
dopuszczalny
równomierność
wskaźnik
oświetlenia na
współczynnik
oświetlenia na
oddawania
płaszczyźnie
ujednoliconej
płaszczyźnie
barw (dotyczy
roboczej
oceny olśnienia
roboczej
źródła światła)
Ēm [lx]
UGR
ρ
Ra
50
28
0,70
40
PN-EN 12464-2 „Oświetlenie miejsc pracy, cz.2 Miejsca pracy na zewnątrz”:
Średnie
natęŜenie
Rodzaj obiektu, zadania lub czynności:
oświetlenia na
płaszczyźnie
roboczej
Ēm [lx]
5.12.14 Schody, mała i średnia stacja
50
Maksymalny
dopuszczalny
współczynnik
oceny olśnienia
GRL
45
Minimalna
Minimalny
równomierność
wskaźnik
oświetlenia na
oddawania
płaszczyźnie
barw (dotyczy
roboczej
źródła światła)
ρ
Ra
0,40
40
3. ZAŁOśENIA PROJEKTOWE:
−
powierzchnia obliczeniowa na poziomie płaszczyzny peronu, z marginesem 0,20m;
−
przyjęto siatkę obliczeniową 0,50x0,50m;
−
współczynnik odbicia:
−
sufitu: 0,70;
−
granit 0,69;
−
ścian: 0,50;
−
podłogi: 0,20;
−
algorytm obliczeń: składowa pośrednia i bezpośrednia
−
współczynnik utrzymania – 0,64
• 3-letni cykl konserwacyjny
• indywidualna wymiana źródeł światła po 10.000 godzin świecenia
4. OBLICZENIA:
Obliczenia przeprowadzono za pomocą programu kalkulacyjnego Dialux 4.7.0.0.
5. ROZMIESZCZENIE OPRAW
5.1. Tunel:
•
Oprawy Typu KB nabudowywane na ścianę w róg pod sufitem
•
4 oprawy w jednym rzędzie w odstępach co 4,8m miedzy środkami opraw,
zaczynając od strony Schodów Typ2 w odległości 3,5m od krawędzi ściany
•
oprawa pojedyncza w osi geometrycznej tunelu
5.2. Schody Typ1:
•
Oprawy Typu S1A, S1B i S1C podwieszane do Ŝeber konstrukcji stalowej
zadaszenia, wzdłuŜ przejścia
•
Oprawy typu L wbudowywane we wnękę
5.3. Schody Typ2:
•
Oprawy Typu S1A i S1B podwieszane do Ŝeber konstrukcji stalowej zadaszenia,
wzdłuŜ przejścia
•
Oprawy typu L wbudowywane we wnękę ściany od strony pochylni schodów
6. WYNIKI OBLICZEŃ
6.1. Tunel (4,50x23,85m)
Rozkład natęŜenia oświetlenia:
Współczynnik ujednoliconej oceny olśnienia UGR:
6.2. Schody Typ1 (4,50x14,04m)
Rozkład natęŜenia oświetlenia na poszczególnych płaszczyznach:
-spocznik 1:
-schody 1:
-spocznik 2:
-schody 2:
-spocznik 3:
-schody 3:
-spocznik 4:
Współczynnik oceny olśnienia GR:
6.3. Schody Typ2 (13,07x2,85m)
Rozkład natęŜenia oświetlenia na poszczególnych płaszczyznach:
-spocznik 1:
-schody 1:
-spocznik 2:
-schody 2:
-spocznik 3:
-schody 3:
-spocznik 4:
Współczynnik oceny olśnienia GR:
7. ZASTOSOWANE OPRAWY OŚWIETLENIOWE:
Typ K 1x58W - klosz wykonany z poliwęglanu, wąski
rozsył światłości, korpus oprawy wykonany ze stali
nierdzewnej, stopień szczelności IP65, II klasa
ochronności, układ zapłonowy z kompensacją mocy
biernej
Typ L 1x18W - klosz wykonany z poliwęglanu,
asymetryczny rozsył światłości, korpus oprawy wykonany
ze stali nierdzewnej, stopień szczelności IP65, II klasa
ochronności, układ zapłonowy z kompensacją mocy
biernej
Typ S1A 1x35W, S1B 1x70W i S1C 1x150W – klosz i
korpus wykonany z tworzywa termoplastycznego,
średnio-skupiony rozsył światłości, stopień szczelności
IP54, II klasa ochronności, układ zapłonowy z
wyłącznikiem termicznym
8. SUMARYCZNE ZESTAWIENIE WYNIKÓW OBLICZEŃ:
Wymagana min.
równomierność
oświetlenia
ρ
Otrzymana
Maksymalny
Największy
równomierność dopuszczalny otrzymany
oświetlenia
współczynnik współczynnik
ρ
olśnienia
olśnienia
Ēm [lx]
Ēm [lux]
wymagane
otrzymane
Tunel
50
79
0,70
0,70
28
24
Schody Typ1
50
104
0,40
0,45
45
42
Schody Typ2
50
76
0,40
0,44
45
39
Obszary
9. ZESTAWIENIE ILOŚCIOWE:
Obszary
Tunel
Schody Typ1
Schody Typ2
Ilość obszarów
[szt.]
1
1
1
Zastosowana
oprawa
Ilość opraw na
obszar [szt.]
Typ KB 1x58W
5
Typ L 1x18W
8
Typ S1A 1x35W
1
Typ S1B 1x70W
1
Typ S1B 1x150W
1
Typ L 1x18W
4
Typ S1A 1x35W
2
Typ S1B 1x70W
1
Całkowity
rzeczywisty pobór
mocy źródeł światła
w jednym
pomieszczeniu
[kW]
Razem (wszystkie obszary):
0,330
0,498
0,278
1,106
UWAGI:
Projekt został wykonany przy zastosowaniu konkretnych typów opraw, a obliczenia
przeprowadzone za pomocą programu Dialux wykorzystywały dane fotometryczne w
postaci plików *.ies producenta. Zastosowanie opraw innego typu wymaga wykonania
ponownych obliczeń przy takich samych załoŜeniach do projektu.
Typ KB
Oprawa oświetlenia bezpośredniego
Właściwości oświetleniowe: asymetryczny rozsył strumienia świetlnego;
Konstrukcja: korpus oprawy oraz końcówki wykonane ze stali nierdzewnej;
dwie śruby z gniazdami sześciokątnymi zabezpieczające przed
niepoŜądanym otwarciem; klosz przezroczysty z poliwęglanu o grubości
ścianki 4 mm; dwukrotnie podwyŜszona maksymalna wytrzymałość oprawy
na uderzenia (40J); wymiary podane w tabeli; stopień szczelności IP65;
Układ elektryczny: napięcie zasilania 230 V, 50 Hz; klasa ochronności II;
statecznik z kompensacją mocy biernej.
Jakość jak Norka.
Moc [W]
L[mm]
a[mm]
58
1640
1590
H[mm]
130
Masa
[kg]
18,0
Rozsył światłości:
Typ L
Właściwości oświetleniowe: asymetryczny rozsył strumienia świetlnego;
Konstrukcja: korpus oprawy wykonany ze stali nierdzewnej; sześć śrub
z gniazdami sześciokątnymi zabezpieczające przed niepoŜądanym
otwarciem; rama zewnętrzna aluminiowa lakierowana na kolor biały;
pryzmatyczny klosz z poliwęglanu o grubości ścianki 3 mm; dwukrotnie
podwyŜszona maksymalna wytrzymałość oprawy na uderzenia (40J);
wymiary podane w tabeli; stopień szczelności IP65;
statecznik z kompensacją mocy biernej.
Jakość jak Norka.
Moc [W]
L[mm]
a[mm]
18
760
465
H[mm]
110
Masa
[kg]
6,3
Rozsył światłości:
Typ S1A, S1B, S1C
Właściwości oświetleniowe: średnio-skupiony rozsył strumienia świetlnego;
lustrzany odbłyśnik regulowany;
Konstrukcja: korpus oprawy wykonany z tworzywa termoplastycznego PPO
odpornego na temperaturę i korozję; ruchomy klosz (do 60°) - mo Ŝliwość
zablokowania w dowolnej pozycji, osłona odbłyśnika z odchylaną ramką
i szklaną pokrywą; moŜliwość wyposaŜenia oprawy w dodatkowy trzonek dla
celów oświetlenia awaryjnego; na Ŝyczenia klienta oprawa dostępna w
dowolnym kolorze z palety RAL; stopień szczelności IP54; odporności na
udary mechaniczne do 5J;
statecznik z wyłącznikiem termicznym.
Jakość jak Norka.
Typ
Moc [W]
L[mm]
B[mm]
H[mm]
S1A
S1B
S1C
35
70
70
400
400
400
185
185
185
172
172
172
Masa
[kg]
5,6
5,6
5,6
Rozsył światłości Typ S1A, S1B i S1C:
