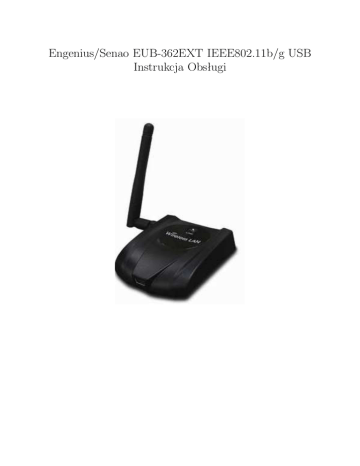

Engenius/Senao EUB-362EXT IEEE802.11b/g USB
Instrukcja Obsługi
1 WSTĘP
1
2
Wstęp
1.1
Wymagania systemowe
Minimalne wymagania systemowe niezbędne do używania adaptera USB.
• Komputer PC wyposażony w interfejs USB
• System operacyjny Windows 2000/XP
• 20 MB wolnej przestrzeni dyskowej
2
Instalacja sterownika i programu konfiguracyjnego
2.1
Zanim zaczniesz
Przed przystąpieniem do instalacji oprogramowania należy wyłączyć/usunąć wszystkie sterowniki dla kart bezprzewodowych zainstalowane w systemie.
Podczas instalacji Windows XP/2K/ME/98 może musieć skopiować niezbędne pliki z płyty
instalacyjnej Windows. Przed instalacją upewnij się, że posiadasz płytę instalacyjną Windows
pod ręką.
2.2
Instalacja Sterownika
1. Włóż płytkę adaptera do napędu CD-ROM. Program instalacyjny powinien uruchomić
się automatycznie. Jeśli program nie uruchomił sie po włożeniu płytki należy ręcznie
uruchomić program setup.exe zawarty na płycie.
2. Po rozpoczęciu procesu instalacyjnego powinno pojawić się okno Install Shiel Wizard.
3. Aby kontynuować kliknij przycisk Next.
4. Program instalacyjny umożliwi Ci instalację sterownika i progamu konfiguarcyjnego karty
USB lub samego sterownika. Wybierz pierwszą opcję: Install Client Utilities and
Driver.
2 INSTALACJA STEROWNIKA I PROGRAMU KONFIGURACYJNEGO
3
5. Kliknij przycisk Next aby kontynować.
6. Powinna pojawić się informacja, że system będzie wymagał zrestartowania po zakończeniu
procedury instalacyjnej.
7. Kliknij przycisk Yes aby kontynuować.
8. Jeśli chcesz zainstalować oprogramowanie w folderze innym niż domyślny, kliknij przycisk
Browse, wybierz folder i kliknij przycisk Next. W przypadku gdy domyślny folder jest
odpowiedni, wystarczy kliknąć przycisk Next.
2 INSTALACJA STEROWNIKA I PROGRAMU KONFIGURACYJNEGO
4
9. Wybierz folder w Menu Start, lub użyj domyślnego: WLAN. Kliknij przycisk Next.
10. Program zapyta Cie, czy chcesz skonfigurować kartę poprzez program konfiguarcyjny
(Client Utility) czy inny program konfiguracyjny. W drugim przypadku część opcji może
być niedostępna. Kliknij przycisk Next.
2 INSTALACJA STEROWNIKA I PROGRAMU KONFIGURACYJNEGO
5
11. Wybierz jedną z opcji. Zalecane jest wybranie pierwszej opcji: 802.11 WLAN Client
Utility and 802.1x Supplicant. Kliknij przycisk Next.
12. Na tym etapie należy ostrożnie podłączyć kabel USB do odpowiedniego gniazda w komputerze.
13. System Windows powinien automatycznie wykryć podłączone urządzenie i wyświetlić
program instalacji nowego urządzenia. System zapyta czy połączyć się z witryną Windows
Update aby znaleźć odpowiedni sterownik. Wybieramy Nie, nie tym razem, następnie
klikamy przycisk Next/Dalej.
14. System ponownie zapyta o instalację oprogramowania. Klikamy przycisk Cancel/Anuluj.
15. Jeśli używasz systemu Windows XP pojawi się okno informujące o braku certyfikatu dla
sterownika. Klikamy Kontynuuj mimo to aby kontynuować.
3 UŻYWANIE PROGRAMU CLIENT UTILITY
6
16. Po raz kolejny wybieramy Kontynuuj mimo to.
17. Powinien pojawić się komunikat o zakończeniu instalacji nowego urządzenia. Aby zakończyć proces instalacyjny klikamy ok by zrestartować system.
3
Używanie Programu Client Utility
Po poprawnie przeprowadzonej instalacji w Menu Start powinna się pojawić grupa IEEE
WLAN. Po uruchomieniu programu na pasku zadań powinna pojawić sie odpowiednia ikonka.
By uruchomic progam Client Utility kliknij prawy przyciskiem myszy na ikonę i wybierz
Open WLAN Client Utility
3 UŻYWANIE PROGRAMU CLIENT UTILITY
3.1
7
Zakładka Current Status
Zakładka Current Status pokazuje bierzący stan radia.
• Profile Name: Wyświetla nazwę bierzącego profilu. Jedno urządzenie może posiadać
wiele profili, ale tylko jeden może być używany w danej chwili.Uwaga: nazwa profilu i
SSID (nazwa sieci) to nie to samo.
• Link Status: Pokazuje stan urządzenia klieckiego, polączony (associated) lub niepołączony (not associated).
• Wireless Mode: Wyświetla tryb pracy urządzenia: 2.4GHz 11Mbps, 2.4GHz 54Mbps,
2.4GHz 108Mbps.
• Network Type: wskazuje typ sieci: Infrastructure, Ad-hoc.
• Server Based Authentication: wyświetla metodę identyfikacji.
• IP address: Wyświetla adres IP urządzenia.
• Current Channel: Wskazuje kanał na którym karta jest połączona.
• Data Encryption: Wyświetla informacje o bierzącym poziomie zabezpieczeń.
• Signal Strenght: Wyświetla moc sygnału.
Kliknięcie na przycisku Advanced spowoduje wyświetlnie większej ilości informacji o bierzącym połączeniu takich jak: nazwa sieci (SSID), MAC adres Access Pointa, tryb oszczędności
energii, poziom mocy, siła sygnału, poziom zakłóceń, kanał, częstotliwość oraz ustawienia kanałów zależne od lokalizacji. Kliknięcie przycisku OK spowoduje zamknięcie okna.
3 UŻYWANIE PROGRAMU CLIENT UTILITY
3.2
8
Zarządzanie Profilami
Druga zakładka głównego okna programu Client Utility to Profile Management. Ta zakładka umożliwia utworzenie nowego profilu oraz modyfikację, usunięcie lub aktywację istniejącego.
3.2.1
Skanowanie w poszukiwaniu sieci
Kliknij przycisk Scan w celu wyświetlenia wszystkich dostępnych sieci (zarówno w trybie Infrastructure jak i Ad-hoc). Tabel wyświetlna nazwę sieci (SSID), klucz szyfrujący (jeśli jest
wymagany), siłę sygnału, kanał i tryb pracy sieci bezprzewodowej.
By połączyć się z wybraną siecią, należy wybrać jej nazwę na liście i kliknąć przycisk Activate. Karta powinna się połączyć z wybraną siecią o ile pozawalają na to jej zabezpieczenia.
3.2.2
Tworzenie Nowego Profilu
Istnieje możliwość stworzenia profilu dla wielu różnych sieci, co pozwala na szybkie przełączanie
się pomiędzy sieciami bez wprowadzania za każdym razem niezbędnych ustawień.
By utworzyć nowy profil kliknij przycisk New. Powinna pojawić się zakładka General okna
zarządzania profilami.
• Profile Name: Wprowadź nazwę dla profilu.
• Client Name: Wprowadź nazwę opisującą profil.
• SSID1: Wprowadz SSID sieci. SSID to unikalna nazwa współdzielona przez wszystkie
urządzenia podłączone do sieci. SSID musi być identyczne dla wszystkich urządzeń w
sieci.
3 UŻYWANIE PROGRAMU CLIENT UTILITY
9
• Kliknij przycisk OK by kontynuować.
3.2.3
Bezpieczeństwo
Zakładka umożliwa zdefiniowanie zasad dotyczących zabezpieczeń sieci. W celu zabezpieczenia
się przed niepowołanym dostępem do sieci należy zastosować dostępne metody szyfrowania
transmisji danych.
