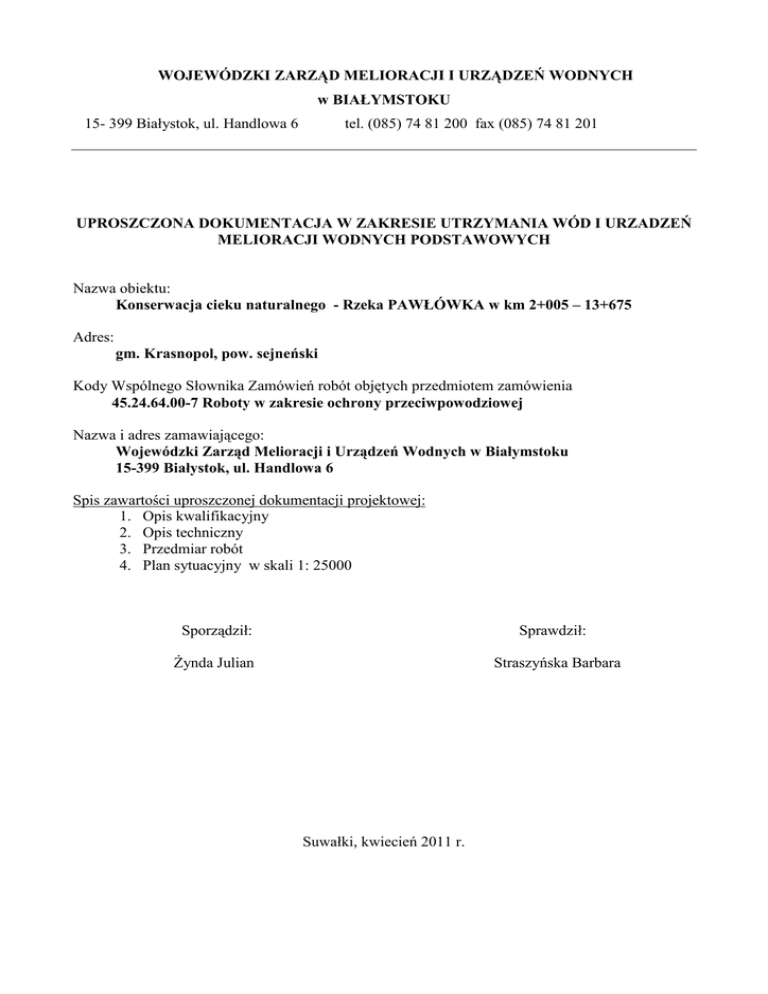

WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH w

WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH
w BIAŁYMSTOKU
15- 399 Białystok, ul. Handlowa 6
tel. (085) 74 81 200 fax (085) 74 81 201
UPROSZCZONA DOKUMENTACJA W ZAKRESIE UTRZYMANIA WÓD I URZADZEŃ
MELIORACJI WODNYCH PODSTAWOWYCH
Nazwa obiektu:
Konserwacja cieku naturalnego - Rzeka PAWŁÓWKA w km 2+005 – 13+675
Adres:
gm. Krasnopol, pow. sejneński
Kody Wspólnego Słownika Zamówień robót objętych przedmiotem zamówienia
45.24.64.00-7 Roboty w zakresie ochrony przeciwpowodziowej
Nazwa i adres zamawiającego:
Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku
15-399 Białystok, ul. Handlowa 6
Spis zawartości uproszczonej dokumentacji projektowej:
1. Opis kwalifikacyjny
2. Opis techniczny
3. Przedmiar robót
4. Plan sytuacyjny w skali 1: 25000
Sporządził:
Sprawdził:
śynda Julian
Straszyńska Barbara
Suwałki, kwiecień 2011 r.
OPIS KWALIFIKACYJNY
Konserwacja cieku naturalnego – Rzeka PAWŁÓWKA w km 2+005 – 13+675
Gmina: Krasnopol
Powiat: sejneński
Długość całkowita - 13675 m
Do konserwacji – 11670 m
w tym konserwacja:
na odcinku uregulowanym
bieŜąca km 11,670 ; w tym od: 2+005 do 13+675
gruntowna km 5,360; w tym od 2+215 do 5+185
od 7+915 do 8+555
od 9+825 do10+640
Zakres robót:
Lp.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Wyszczególnienie
Ręczne usunięcie namułu
Mechaniczne usunięcie namułu (koparko-odmularka)
Mechaniczne usunięcie namułu
Uzupełnienie ubezpieczenia
Naprawa budowli
Wykoszenie porostu z dna cieku
Wykoszenie porostów ze skarp i poboczy
Usuwanie koŜucha roślin pływających
Hakowanie roślin pływających
Wycinanie krzaków
Wycinanie drzew
Oczyszczenie przepustów z namułu
Eksploatacja budowli piętrzących
Ręczne rozplant. urobku wydobytego podczas
mechan.odmulania
Jedn.
miary
mb
mb
m3
mb
szt.
m2
m2
m2
m2
ar.
szt.
szt.
szt.
mb
Ilość
jedn.
5360
1020
46680
5360
Termin wykonania robót: 15.10.2011 r.
Opracował:
Zatwierdził Kierownik OT:
śynda Julian
Straszyńska Barbara
OPIS TECHNICZNY
do uproszczonej dokumentacji na wykonanie robót związanych z utrzymaniem wód
i urządzeń melioracji wodnych podstawowych na obiekcie
„Konserwacja cieku naturalnego – Rzeka Pawłówka”
I.
WIADOMOŚCI WSTĘPNE
Niniejsza dokumentacja została opracowana przez pracowników WZMiUW w Białymstoku w oparciu o:
1. Podkłady mapowe w skali 1:25000
2. Jesienne przeglądy śródlądowych wód powierzchniowych oraz cieków pozostałych na terenie
Gminy Krasnopol.
II.
POŁOśENIE OBIEKTU
Obiekt przewidziany do konserwacji połoŜony jest na terenie Gminy Krasnopol. Ujście cieku do
jeziora Gremzdy, dalej rzeka Gremzdówka. Trasa cieku przebiega przez miejscowości: Głuszyn,
śłobin, Łopuchowo, Skustele, Pawłówka, Krasnopol, Czarna Buchta. Dojazd do cieku (miejsca
robót) drogami ogólnodostępnymi.
Ciek naturalny przepływa przez grunty orne, uŜytki zielone i łąki kośne rolników ze wsi w/w.
Większość uŜytków jest utrzymana w dobrej kulturze rolnej.
III.
STAN ISTNIEJĄCY
Do cieku ma wpływ wiele rowów melioracyjnych odwadniających zdrenowane grunty orne, i uŜytki
zielone obiektami „Pawłówka” i „Krasnopol – Brogi”. Obecnie ciek na całej długości jest
zarośnięty, taki stan znacznie utrudnia przepływ wody , co moŜe prowadzić do podtopień gruntów
rolnych.
IV.
ROZWIĄZANIE PROJEKTU
Zakres przewidywanych robót oznaczono na mapie sytuacyjnej. W pierwszej kolejności wykonać
wykoszenie porostów ze skarp a następnie przystąpić do wykoszenia porostów ze skarp. Następnie
przystąpić do odmulenia dna i rozplantowania wydobytego urobku. .Wszystkie roboty naleŜy
wykonać zgodnie z dokumentacją techniczną oraz wg obowiązujących norm.
V.
KONTROLA JAKOŚCI ROBÓT
Kontrola jakości robót będzie prowadzona na bieŜąco przez kierownika budowy oraz wyznaczonego
pracownika inwestora i powinna być potwierdzona odpowiednim wpisem do dziennika budowy,
przekazanego przez inwestora w formie uproszczonej (dla robót nie wymagających pozwolenia na
budowę).
VI.
TERMIN REALIZACJI
Lp.
1
Rodzaj robót i ich szczegółowa lokalizacja
Termin
Rozpoczęcie Zakończenie
KONSERWACJA CIEKU NATURALNEGO –
Rzeka Pawłówka
Konserwacja bieŜąca - (ureg.) w km 2+005 13+675,
w tym:
- wykoszenie porostów ze skarp
- wykoszenie porostu z dna
Konserwacja gruntowna –(uregul.) w km 2+215 –
5+185: 7+915-8+555; 9+825-11+575;
- odmulenie dna rzeki
- rozplantowanie urobku po mechań. odmuleniu
VII.
Rozmiar
rzeczowy
11670 mb
25.07.2011 r.
15.09.2011 r.
01.09.2011 r.
15.10.2011 r.
11670 mb
1275 mb
5360 mb
5360 mb
5360 mb
ODBIÓR ROBÓT
Odbiór robót przeprowadza Inwestor na wniosek Wykonawcy w obecności zainteresowanych stron
i sporządza protokół odbioru końcowego.
