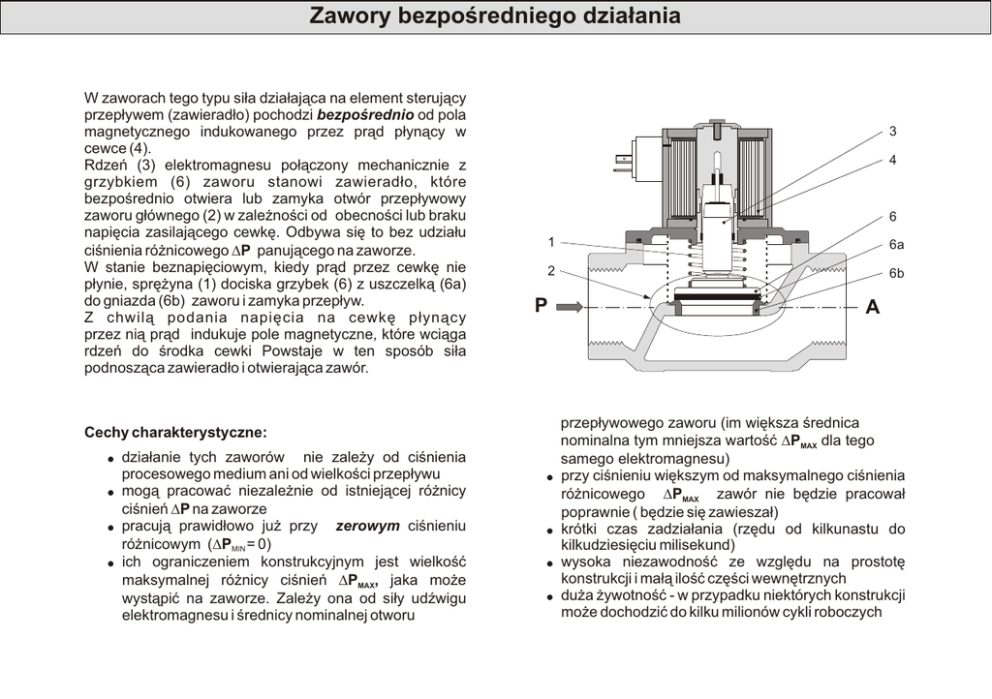

Zawory bezpoœredniego dzia³ania

Zawory bezpoœredniego dzia³ania
W zaworach tego typu si³a dzia³aj¹ca na element steruj¹cy
przep³ywem (zawierad³o) pochodzi bezpoœrednio od pola
magnetycznego indukowanego przez pr¹d p³yn¹cy w
cewce (4).
Rdzeñ (3) elektromagnesu po³¹czony mechanicznie z
grzybkiem (6) zaworu stanowi zawierad³o, które
bezpoœrednio otwiera lub zamyka otwór przep³ywowy
zaworu g³ównego (2) w zale¿noœci od obecnoœci lub braku
napiêcia zasilaj¹cego cewkê. Odbywa siê to bez udzia³u
ciœnienia ró¿nicowego DP panuj¹cego na zaworze.
W stanie beznapiêciowym, kiedy pr¹d przez cewkê nie
p³ynie, sprê¿yna (1) dociska grzybek (6) z uszczelk¹ (6a)
do gniazda (6b) zaworu i zamyka przep³yw.
Z chwil¹ podania napiêcia na cewkê p³yn¹cy
przez ni¹ pr¹d indukuje pole magnetyczne, które wci¹ga
rdzeñ do œrodka cewki Powstaje w ten sposób si³a
podnosz¹ca zawierad³o i otwieraj¹ca zawór.
3
4
6
1
6a
2
6b
P
Cechy charakterystyczne:
! dzia³anie tych zaworów nie zale¿y od ciœnienia
procesowego medium ani od wielkoœci przep³ywu
! mog¹ pracowaæ niezale¿nie od istniej¹cej ró¿nicy
ciœnieñ DP na zaworze
! pracuj¹ prawid³owo ju¿ przy zerowym ciœnieniu
ró¿nicowym (DPMIN = 0)
! ich ograniczeniem konstrukcyjnym jest wielkoϾ
maksymalnej ró¿nicy ciœnieñ DPMAX, jaka mo¿e
wyst¹piæ na zaworze. Zale¿y ona od si³y udŸwigu
elektromagnesu i œrednicy nominalnej otworu
!
!
!
!
A
przep³ywowego zaworu (im wiêksza œrednica
nominalna tym mniejsza wartoϾ DPMAX dla tego
samego elektromagnesu)
przy ciœnieniu wiêkszym od maksymalnego ciœnienia
ró¿nicowego DPMAX zawór nie bêdzie pracowa³
poprawnie ( bêdzie siê zawiesza³)
krótki czas zadzia³ania (rzêdu od kilkunastu do
kilkudziesiêciu milisekund)
wysoka niezawodnoœæ ze wzglêdu na prostotê
konstrukcji i ma³¹ iloœæ czêœci wewnêtrznych
du¿a ¿ywotnoœæ - w przypadku niektórych konstrukcji
mo¿e dochodziæ do kilku milionów cykli roboczych
