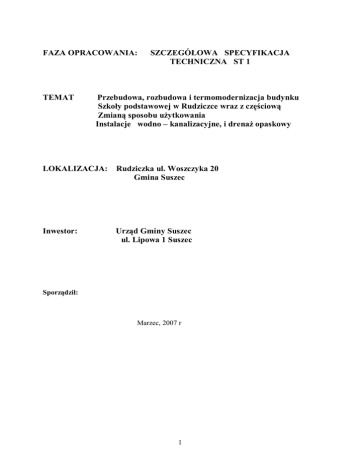

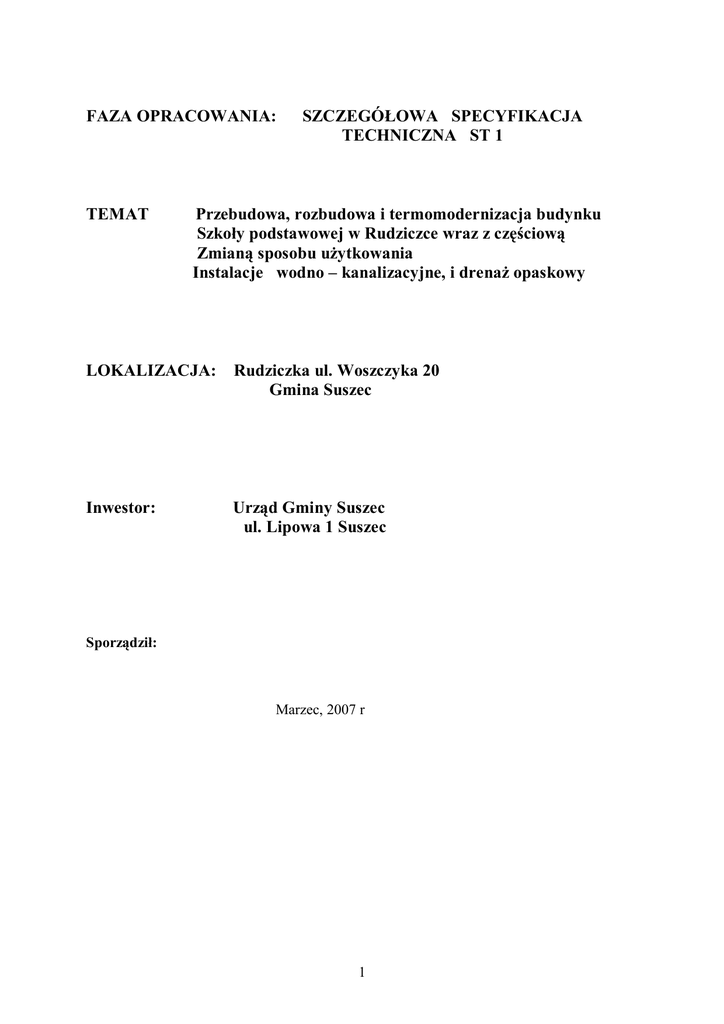

FAZA OPRACOWANIA:
TEMAT
SZCZEGÓŁOWA SPECYFIKACJA
TECHNICZNA ST 1
Przebudowa, rozbudowa i termomodernizacja budynku
Szkoły podstawowej w Rudziczce wraz z częściową
Zmianą sposobu użytkowania
Instalacje wodno – kanalizacyjne, i drenaż opaskowy
LOKALIZACJA:
Rudziczka ul. Woszczyka 20
Gmina Suszec
Inwestor:
Urząd Gminy Suszec
ul. Lipowa 1 Suszec
Sporządził:
Marzec, 2007 r
1
SPIS TREŚCI
1. Część ogólna
1.1
1.2.
1.3.
1.4.
Przedmiot i zakres stosowania specyfikacji
Przedmiot i zakres robót budowlanych
Informacje o terenie budowy
Nazwy i kody robót
str3
str3
str3
str 4
2. Wymagania dotyczące właściwości wyrobów budowlanych
2.1.
2.2.
2.3.
2.4.
Wymagania ogólne
str 3-4
Wymagania w stosunku do materiałów z których mają być wykonane roboty str4
Materiały z rozbiórki i demontażu
str4
Przechowywanie i składowanie wyrobów
str4-5
3. Wymagania dotyczące wykonania robót
3.1. Roboty przygotowawcze
3.2. Instalacja wod-kan
3.3 Drenaż opaskowy
str5
str 5-6
str 6-8
4. Odbiory
4.1. Badania odbiorcze
4.2. Odbiór końcowy robót
4.3. Odbiór ostateczny pogwarancyjny
str 9
str9
str9
5. Dokumenty odbiorowe
str10
6. Przepisy związane
str 10
2
1. CZĘŚĆ OGÓLNA
1.1. Przedmiot i zakres stosowania specyfikacji
Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót
związanych z wykonaniem, instalacji wodno – kanalizacyjnej i drenażu dla przebudowy i
rozbudowy szkoły podstawowej w Rudziczce.
Specyfikacja techniczna jest stosowana jako dokument przetargowy oraz staje się
załącznikiem do umowy o roboty budowlane.
1.2. Informacje o terenie budowy
Wykonawca w terminie 7 dni od podpisania umowy o roboty budowlane opracuje i
uzgodni z Inwestorem szczegółowy harmonogram robót i sposób jego realizacji.
Inwestor udostępni wykonawcy pomieszczenie z przeznaczeniem na zaplecze socjalne
oraz pomieszczenie na składowanie narzędzi i materiałów.
Inwestor udostępni wykonawcy media: energię elektryczną i wodę. Warunki ich
użytkowania inwestor w protokole przekazania placu budowy.
Wykonawca jest zobowiązany do:
- zabezpieczenia instalacji i urządzeń w miejscu wykonywanych robót,
- dbania o porządek,
- utrzymania pomieszczeń, korytarzy w stanie wolnym od przeszkód komunikacyjnych.
Wykonawca odpowiedzialny jest za bezpieczne pod względem przeciwpożarowym
przeprowadzenie w budynku prac niebezpiecznych pożarowo ( np. spawalniczych).
Wykonawca będzie przestrzegał przepisów ochrony przeciwpożarowej i będzie
odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym w wyniku realizacji
robót albo przez wykonujących roboty.
Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz
ochronę własności publicznej i prywatnej. Wykonawca odpowiada za ochronę i
zabezpieczenie pomieszczeń oraz znajdującego się w nich wyposażenia przed zniszczeniem
lub uszkodzeniem w trakcie wykonywania robót.
Podczas realizacji robót wykonawca będzie przestrzegać ogólnych przepisów
dotyczących bezpieczeństwa i higieny pracy zawartych w rozporządzeniu (5) oraz przepisów
rozporządzenia (6) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlanych.
Podczas pracy z materiałami szkodliwymi należy stosować się ściśle do instrukcji producenta.
Wykonawca jest odpowiedzialny za ochronę i utrzymanie robót do czasu końcowego ich
odbioru przez Inwestora.
3
1.3. Nazwy i kody robót
45300000-0 Roboty w zakresie instalacji budowlanych
45330000-9 Hydraulika i roboty sanitarne
45332400-7 Roboty instalacyjne w zakresie sprzętu sanitarnego
2. Wymagania dotyczące właściwości wyrobów budowlanych
2.1. Wymagania ogólne
Przy wykonywaniu robót budowlanych należy, zgodnie z ustawą Prawo budowlane (1),
stosować wyroby budowlane, które zostały wprowadzone do obrotu zgodnie z ustawą o
wyrobach budowlanych (3).
Wyrób budowlany nadaje się do stosowania przy wykonywaniu robót , jeżeli jest:
- oznakowany CE co oznacza, że dokonano oceny jego zgodności z normą
zharmonizowaną (PN-EN) albo europejską aprobatą techniczną (ETA), bądź krajową
specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego
Obszaru Gospodarczego uznaną przez Komisję Europejską za zgodną z
wymaganiami podstawowymi,
- Umieszczony w określonym przez Komisję Europejską , wykazie wyrobów mających
niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał
deklarację zgodności z uznanymi regułami sztuki budowlanej,
- Oznakowany znakiem budowlanym B , co oznacza, że producent mający siedzibę na
terytorium RP, dokonał oceny zgodności i wydał, na swoją wyłączną
odpowiedzialność krajową deklarację zgodności z Polską Normą wyrobu albo
aprobatą techniczną (krajową),
- Dopuszczony do obrotu i powszechnego stosowania w budownictwie na podstawie
przepisów obowiązujących do 1 maj 2004 r. i na zasadach w tych przepisach
określonych, w rozumieniu ustawy (3).
Wykonawca odpowiada za to, aby wszystkie wyroby budowlane zastosowane do
wykonania robót odpowiadały wymaganiom dokumentacji projektowej i niniejszej
specyfikacji.
Przy zakupie wyrobów budowlanych wykonawca zobowiązany jest żądać od dostawców
/producentów , wymaganych przepisami certyfikatów, deklaracji, aprobat technicznych,
atestów, dokumentacji techniczno –ruchowych, kart gwarancyjnych.
Wykonawca powinien uzyskać przed zastosowaniem wyrobu akceptację inspektora
nadzoru inwestorskiego. Wyroby dostarczone przez wykonawcę na teren budowy , które nie
uzyskają akceptacji inspektora nadzoru, powinny niezwłocznie być usunięte z placu budowy.
Dopuszcza się zastosowanie wyrobów innych niż wskazane (dobrane przez projektanta
jako przykładowe) w dokumentacji projektowej oraz niniejszej specyfikacji, które jednak nie
prowadzi do zmiany technologii robót. Zastosowane wyroby równoważne powinny:
-charakteryzować się parametrami technicznymi, jakościowymi i eksploatacyjnymi oraz
zakresem funkcji nie gorszym niż w wyroby wskazane w projekcie,
- posiadać dopuszczenia do stosowania przy wykonywaniu robót budowlanych zgodnie
z ustawą o wyrobach budowlanych.
4
2.2. Wymagania w stosunku do materiałów z których mają być wykonane roboty
2.2.1. Instalacja wod-kan
-rury z polipropylenu łączone przez zgrzewanie z atestem do wody pitnej, ciepła woda
wykonana z rur odpornych na temperaturę +70 st.
-wpust podłogowy fi 50, z tworzywa sztucznego z przykryciem kratki ze stali nierdzewnej
- rury PCV kielichowe łączone na uszczelkę gumową ,
- pianka poliuretanowa gr 6 mm, np. Thermaflex
- zlewozmywaki z blachy nierdzewnej, jedno i dwukomorowe
- ustęp typu kompakt, umywalki porcelanowe z syfonem gruszkowym z tworzywa
- brodzik natryskowy blaszany o wymiarach 80x80 cm
- zawory hydrantowe fi 25 w skrzynkach na wąż półsztywny
- baterie umywalkowe , zlewozmywakowe, natryskowe ścienne
- armatura kulowa
2.3. Materiały z rozbiórki
Gruz i materiały z rozbiórki wykonawca odwiezie na składowisko odpadów.
Zdemontowane urządzenia i materiały sanitarne nie nadające się do ponownego
wbudowania, co wykonawca ustali z inspektorem nadzoru, wykonawca odwiezie na
składowisko odpadów.
2.4. Przechowywanie i składowanie wyrobów budowlanych
Wykonawca zapewni, aby tymczasowo składane wyroby, do czasu ich wbudowania,
były zabezpieczone przed zniszczeniem, zachowały swoją jakość i właściwości oraz były
dostępne do kontroli przez inspektora nadzoru.
3. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT
3.1. Roboty przygotowawcze
Należy wykonać wykop dla wstawienia trójnika na istniejących poziomach
kanalizacyjnych.
Wykop dla ułożenia poziomów kanalizacyjnych, wykonać jako wąskoprzestrzenny, o
szerokości 0,9 m, umocniony balami drewnianymi. Po wyrównaniu dna wykopu należy
wykonać podsypkę piaskową o grubości 10 cm. Po ułożeniu rur obsypać je piaskiem 30
cm ponad wierzch rury.
5
W celu wykonania montażu rur należy wykonać przekucia przez ściany i stropy, oraz
wykonać bruzdy ścienne. Po zmontowaniu rur należy przekucia i bruzdy zamurować.
.
3.2. Instalacja wod-kan
Instalację wody zimnej i ciepłej należy wykonać z rur polipropylenowych, łączonych
przez zgrzewanie PN20, o średnicy 20 mm , posiadających atest PZH do wody pitnej.
Rury prowadzić w bruzdach ściennych w otulinie poliuretanowej.
Przejścia przez ściany wykonać w tulejach ochronnych wypełnionych kitem trwale
plastycznym. Podejścia do poszczególnych węzłów zaopatrzyć w zawory odcinające
kulowe gwintowane.
Ciepła woda będzie przygotowana w zasobniku ciepłej wody, centralnie. W związku z
dużą odległością od źródła ciepłej wody do odbiorników przewiduje się wykonanie
przewodu cyrkulacyjnego
Po zmontowaniu instalacji wodnej należy poddać ją próbie szczelności.
Instalację p.poż. należy wykonać z rur stalowych ocynkowanych jako oddzielną
instaslację.
Poziomy wodne należy wykonać pod stropem piwnic w izolacji z pianki poliuretanowej.
Ilość zużytej wody będzie rozliczana za pomocą istniejącego wodomierz sprzężonego DN
50/20.
Ścieki sanitarne będą odprowadzone do istniejącej kanalizacji sanitarnej. Podejścia do
przyborów należy wykonać w bruzdach z rur PCV fi 110, fi 50 mm.
Poziomy kanalizacyjne wykonać pod stropem piwnic.
Kanalizacje wykonać z rur PCV kielichowych łączonych na wcisk z uszczelką gumową.
Piony mają być wyposażone w czyszczaki, rury wywiewne z PCV, zawory powietrznowodne np. DURGO. Kanalizacja z kuchni i zaplecza kuchennego ma być wykonana z rur
PCV HT odpornych na temperaturę +95 st.
Instalacja wod-kan powinna być wykonana zgodnie z projektem oraz przy spełnieniu we
właściwym zakresie wymagań przepisów techniczno-budowlanych w drodze
rozporządzenia (2), zgodnie z wymaganiami zawartymi w polskich normach
zharmonizowanych (PN-EN) lub polskich normach (PN), a także zgodnie z zasadami
wiedzy współczesnej i sztuką budowlaną oraz umową o roboty budowlane.
Ewentualne zmiany i odstępstwa od projektu mogą dotyczyć zastąpienia przyjętych
projekcie wyrobów budowlanych i urządzeń , przez inne rodzaje o zbliżonych
parametrach technicznych. Wprowadzone zmiany i odstępstwa muszą być uzgodnione z
inspektorem nadzoru przed ich wprowadzeniem, nie mogą powodować pogorszenia
właściwości użytkowych
3.3. Drenaż opaskowy
Stara część szkoły będzie odwodniona poprzez wykonanie drenażu opaskowego z rur
drenarskich PCV fi 113 z filtrem z włókna syntetycznego ułożonych w otulinie z kruszywa
6
płukanego o gr. 8-26 mm. Głębokość ułożenia rur drenarskich oraz ich trasę pokazano w
projekcie budowlanym.
Studnie kanalizacyjne
Montaż studzienek z tworzyw sztucznych fi 315
Ze względu na małą masę studzienki, nie jest potrzebny specjalny fundament. Wszystkie
studzienki i części studzienek są zaopatrzone w specjalne uchwyty, które umożliwiają
wygodne i bezpieczne manewrowanie podczas załadunku i montażu.
Na obszarach z ruchem kołowym ( w drogach) należy stosować specjalnie wykonany
stożek betonowy, lub płytę betonową z otworem na właz żeliwny fi 600.
Na obszarach bez rucu kołowego należy zastosować stożek PE
Kineta w dolnej części ( do wysokości równej połowie średnicy kanału) powinna mieć
przekrój zgodny z przekrojem kanału, a powyżej przedłużony pionowymi ściankami do
poziomu maksymalnego napełnienia kanału. Przy zmianie kierunku trasy kanału, kineta
powinna mieć kształt łuku stycznego do kierunku kanału, natomiast w przypadku zmiany
średnicy kanału powinna ona stanowić przejście z jednego wymiaru w drugi.
Dno studzienki powinno mieć spadek 5‰ w kierunku kinety. Studnie ustuowane w
korpusach drogi muszą mieć właz typu ciężkiego klasy D. Poziom włazu w powierzchni
utwardzonej powinien być z nią równy. W ścianie komory roboczej należy zamontować
mijankowo stopnie złazowe w dwóch rzędach, w odległościach pionowych 0,30 m i w
odległości poziomej osi stopni- 0,30 m.
Izolacje
Studnie wykonane z PCV nie wymagają wykonania izolacji.
. Roboty ziemne
Wykopy należy wykonać jako wąskoprzestrzenne z pełną obudową ścian bocznych.
Metoda wykonania wykopu – ręczna. W miejscach kolizji z istniejącym uzbrojeniem
terenu, roboty ziemne należy prowadzić ręcznie w bezpośredniej odległości 2,0 m z każdej
strony od uzbrojenia.
Szerokość wykopu uwarunkowana jest zewnętrznymi wymiarami kanału, do których
dodaje się obustronnie 0,4 m jako zapas potrzebny na deskowanie ścian i uszczelnienie
styków. Deskowanie ścian pełne, należy prowadzić w miarę jego głębienia. Do deskowania
należy zastosować pale szalunkowe ( wypraski ) rozparte drewnem okrągłym na stemple lub
przy zastosowaniu obudów samopogrążalnych. Wydobyty grunt z wykopu powinien być
wywieziony przez Wykonawcę w miejsce wskazane przez Inspektora Nadzoru.
Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji
projektowej, przy czym dno wykopu Wykonawca wykona na poziomie wyższym od rzędnej
projektowanej o 0,20 m.
7
Zdjęcie pozostawionej warstwy 0,20 m gruntu należy wykonać bezpośrednio przed
ułożeniem rur. Zdjęcie tej warstwy Wykonawca wykona ręcznie w sposób uzgodniony z
Inspektorem Nadzoru.
Użyty materiał i sposób zasypania wykopów nie powinny spowodować uszkodzenia
ułożonego przewodu i obiektów oraz izolacji wodoochronnej i przeciwwilgociowej.
Grubość warstwy ochronnej zasypu strefy niebezpiecznej wg PN-53/B-06584 powinna
wynosić dla kanałów rurowych z PVC – 0,3 m. Materiałem zasypu w obrębie strefy
niebezpiecznej ma być piasek, bez grud i kamieni, zagęszczony ubijakiem ręcznym po obu
stronach przewodu, zgodnie z PN-68/B-06050. Pozostałe warstwy gruntu dopuszcza się
zagęszczać mechanicznie, o ile nie spowoduje to uszkodzenia kanału. Wskaźnik
zagęszczenia gruntu powinien być nie mniejszy niż 0,97.
. Przygotowanie podłoża
Rodzaj podłoża jest zależny od rodzaju gruntu w wykopie. W gruntach suchych
piaszczystych, żwirowo-piaszczystych i piaszczysto-gliniastych o wytrzymałości powyżej
0,05 MPa podłożem jest grunt naturalny przy nienaruszonym dnie wykopu, spełniający
wymagania normy PN-85/B-10726.
W gruntach spoistych lub skalistych należy wykonać podłoże wzmocnione z warstw
piasku o grubości 15 cm.
W gruntach nawodnionych podłoże należy wykonać z warstwy żwiru z piaskiem o
grubości 20 cm łącznie z ułożonymi sączkami odwadniającymi. Zagęszczenie wykonanego
podłoża wynosi do Is nie mniej niż 0,95.
. Roboty montażowe
Spadki i głębokości posadowienia rur muszą być zgodne z dokumentacją techniczną.
Przewody z PE można montować w temperaturze otoczenia od 0ºC do 30ºC, jednak z uwagi
na zmniejszoną elastyczność przewodu w niskich temperaturach zaleca się wykonywać
połączenia w temperaturze nie niższej niż +5ºC.
Sposób montażu przewodów powinien zapewnić utrzymanie kierunku i spadków zgodnie
z dokumentacją techniczną.
Opuszczanie i układanie kanału na dnie wykopu należy wykonać dopiero po
odpowiednim przygotowaniu podłoża ( patrz pkt 5.3.). Kanał po ułożeniu powinien ściśle
przylegać do podłoża na całej swojej długości w co najmniej ¼ jego obwodu. Przed
opuszczeniem rur do wykopu należy sprawdzić ich stan techniczny, nie mogą mieć
uszkodzeń, oraz zabezpieczyć je przed zanieczyszczeniem poprzez wprowadzenie do rur
tymczasowych zamknięć w postaci zaślepek, korków itp.
8
4.
ODBIORY
4.1. Badania odbiorcze
Do badań odbiorczych należy wykonanie próby szczelności instalacji wody zimnej i
ciepłej. Próbę szczelności należy przeprowadzić wodą pod ciśnieniem 6 bar. Wynik
badania zostanie uznany za pozytywny, jeżeli w ciągu 30 min. Manometr nie wykaże
spadku ciśnienia, nie stwierdzi się przecieków ani roszenia na połączeniach.
Gotowość do przeprowadzenia wymaganych badań zgłasza kierownik budowy do
dziennika budowy jednoczesnym powiadomieniem o tym fakcie inspektora nadzoru.
Badanie będzie przeprowadzone niezwłocznie, nie później jednak niż w ciągu trzech dni
roboczych od daty zgłoszenia. Przeprowadzenie badań i jego wynik zostanie
udokumentowany wpisem do dziennika budowy oraz stwierdzone w sporządzonym
protokole badania .
4.2. Odbiór końcowy robót
Całość wykonanych robót budowlano-montażowych powinna być zgłoszona do odbioru
końcowego przez kierownika budowy wpisem do dziennika budowy, po spełnieniu
następujących warunków:
- zakończono wszystkie roboty montażowe
- dokonano badań odbiorczych, zakończonych wynikiem pozytywnym
Potwierdzenie zgodności wpisu ze stanem faktycznym przez inspektora nadzoru
oznacza osiągnięcie gotowości do odbioru końcowego. O gotowości do odbioru
wykonawca zawiadamia na piśmie inwestora (zamawiającego). Zamawiający wyznaczy
datę i rozpocznie czynności odbiorowe w ciągu 14 dni od daty zawiadomienia. Odbioru
końcowego dokona komisja wyznaczona przez zamawiającego, w obecności inspektora
nadzoru i kierownika budowy.
Czynności odbioru zostaną zakończone najpóźniej w ciągu 10 dni roboczych, licząc od
daty rozpoczęcia czynności odbioru. Z czynności odbioru zostanie sporządzony protokół
odbioru robót wg wzoru ustalonego przez zamawiającego.
W przypadku stwierdzenia przez komisję niewykonania wyznaczonych robót
poprawkowych lub uzupełniających zgłoszonych w trakcie trwania odbioru , komisja
może przerwać czynności odbiorowe i ustalić nowy termin odbioru końcowego.
4.3. Odbiór ostateczny pogwarancyjny
Odbiór ten polega na ocenie wykonanych robót związanych z usunięciem wad
zaistniałych w okresie gwarancyjnym i rękojmi.
9
5. DOKUMENTY ODBIOROWE
Do odbioru końcowego wykonanych robót budowlano-montażowych wykonawca jest
zobowiązany przygotować i przedstawić zamawiającemu następujące dokumenty:
- oryginał dziennika budowy
-oświadczenie kierownika budowy o zgodności wykonania robót z projektem
budowlanym i warunkami pozwolenia na budowę oraz przepisami
-protokoły badań odbiorczych
-dokumenty dopuszczające do stosowania zastosowanych materiałów, przy wykonywaniu
robót budowlanych,
6. PRZEPISY ZWIĄZANE
PN- 74/C-89200 Rury z nieplastyfikowanego polichlorku winylu. Wymiary i badania
PN -92/B- 10735 Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy
odbiorze
(1) Ustawa z dn 7 lipca 1994 r. – Prawo budowlane
(2) Rozporządzenie Ministra Infrastruktury z dn.12 kwietnia 2002 r. w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie
(3) Ustawa z dn. 16 kwietnia 2004 r. o wyrobach budowlanych
(4) Rozporządzenie Ministra Infrastruktury z dn. 11 sierpnia 2004 r. w sprawie systemów
oceny zgodności, wymagań , jakie powinny spełniać notyfikowane jednostki
uczestniczące w ocenie zgodności oraz sposobu oznaczania wyrobów budowlanych
oznakowaniem CE
10
