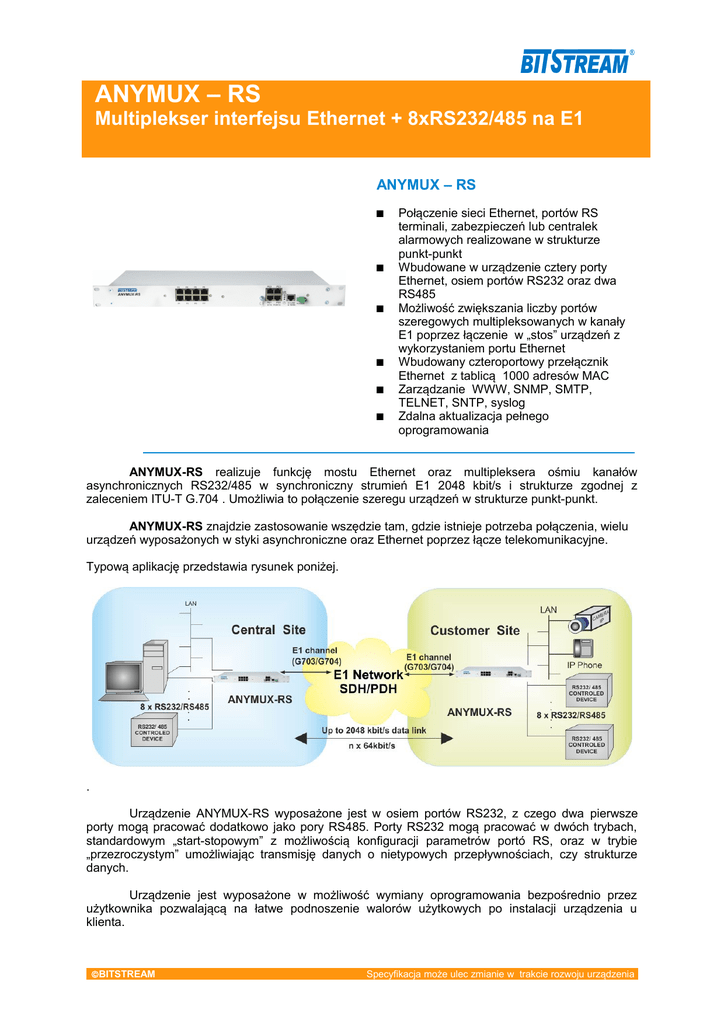

ANYMUX – RS
Multiplekser interfejsu Ethernet + 8xRS232/485 na E1
ANYMUX – RS






Połączenie sieci Ethernet, portów RS
terminali, zabezpieczeń lub centralek
alarmowych realizowane w strukturze
punkt-punkt
Wbudowane w urządzenie cztery porty
Ethernet, osiem portów RS232 oraz dwa
RS485
Możliwość zwiększania liczby portów
szeregowych multipleksowanych w kanały
E1 poprzez łączenie w „stos” urządzeń z
wykorzystaniem portu Ethernet
Wbudowany czteroportowy przełącznik
Ethernet z tablicą 1000 adresów MAC
Zarządzanie WWW, SNMP, SMTP,
TELNET, SNTP, syslog
Zdalna aktualizacja pełnego
oprogramowania
ANYMUX-RS realizuje funkcję mostu Ethernet oraz multipleksera ośmiu kanałów
asynchronicznych RS232/485 w synchroniczny strumień E1 2048 kbit/s i strukturze zgodnej z
zaleceniem ITU-T G.704 . Umożliwia to połączenie szeregu urządzeń w strukturze punkt-punkt.
ANYMUX-RS znajdzie zastosowanie wszędzie tam, gdzie istnieje potrzeba połączenia, wielu
urządzeń wyposażonych w styki asynchroniczne oraz Ethernet poprzez łącze telekomunikacyjne.
Typową aplikację przedstawia rysunek poniżej.
.
Urządzenie ANYMUX-RS wyposażone jest w osiem portów RS232, z czego dwa pierwsze
porty mogą pracować dodatkowo jako pory RS485. Porty RS232 mogą pracować w dwóch trybach,
standardowym „start-stopowym” z możliwością konfiguracji parametrów portó RS, oraz w trybie
„przezroczystym” umożliwiając transmisję danych o nietypowych przepływnościach, czy strukturze
danych.
Urządzenie jest wyposażone w możliwość wymiany oprogramowania bezpośrednio przez
użytkownika pozwalającą na łatwe podnoszenie walorów użytkowych po instalacji urządzenia u
klienta.
BITSTREAM
Specyfikacja może ulec zmianie w trakcie rozwoju urządzenia
Wbudowanie serwera HTTP, serwera TELNET oraz agenta SNMP pozwala na swobodną
konfigurację parametrów urządzenia poprzez standardową przeglądarkę WWW oraz stałe
monitorowanie uszkodzeń z poziomu dowolnych platform zarządzania wyposażonych w protokół
SNMP. Dodatkowo wbudowana obsługa protokołu SMTP pozwala na powiadamianie operatora pocztą
elektroniczną w przypadku wystąpienia awarii w systemie. Zarządzanie urządzenia realizowane jest w
paśmie z wykorzystaniem portów Ethernet
Multiplekser ANYMUX-RS zasilany jest z napięcia stałego od 36 do 60V DC lub z zasilacza
zewnętrznego dołączanego do urządzenia w przypadku napięcia przemiennego. Całkowity pobór
mocy przez urządzenie nie przekracza 6 Watów.
PARAMETRY
Port liniowy
o
o
o
o
Porty Ethernet
Zgodny z ITU-T G.703, G.704, 2,048 Mbit/s
Kod liniowy HDB-3, 120 Ω para symetryczna
Zegar, wewnętrzny 2,048 MHz +/- 50 ppm lub
odtworzony z interfejsu
Pętla testowa w stronę interfejsu E1
Zarządzanie
o
o
o
o
o
o
o
o
Szybkość transmisji 100/10 Mbit/s
Wbudowane funkcje „Auto MDI,MDI-X” „Flow
Control”
Wsparcie dla sieci VLAN, IEEE 802.1q
Złącze 4 x RJ-45
Porty asynchroniczne RS232/485
Protokół HTTP i przeglądarka WWW jako
aplikacja zarządzania, telnet, SNMP
SMTP -wysyłanie e-mail w przypadku awarii
W paśmie poprzez dowolny port Ethernet
Poprzez port terminala RJ-45 (9600,N,8,1) –
wstępna konfiguracja
Implementacja G.826 dla interfejsów E1
Wymiary
o
o
o
o
o
o
o
o
Szybkość transmisji 0-115200 bit/s
Osiem portów RS232 ITU-T V28
Dwa porty z możliwością pracy w trybie
RS485 EIA-485
Złącze 8 x RJ-45
Sygnalizacja stanu transmisji
Zasilanie
Obudowa wolnostojąca:103x230x53 mm lub
19” 483x170x44mm
Waga do 1kg
o
o
o
Zakres napięć zasilania 36 do 60V DC
Dołączany zasilacz 230VAC/48VDC
Pobór mocy do 6W
