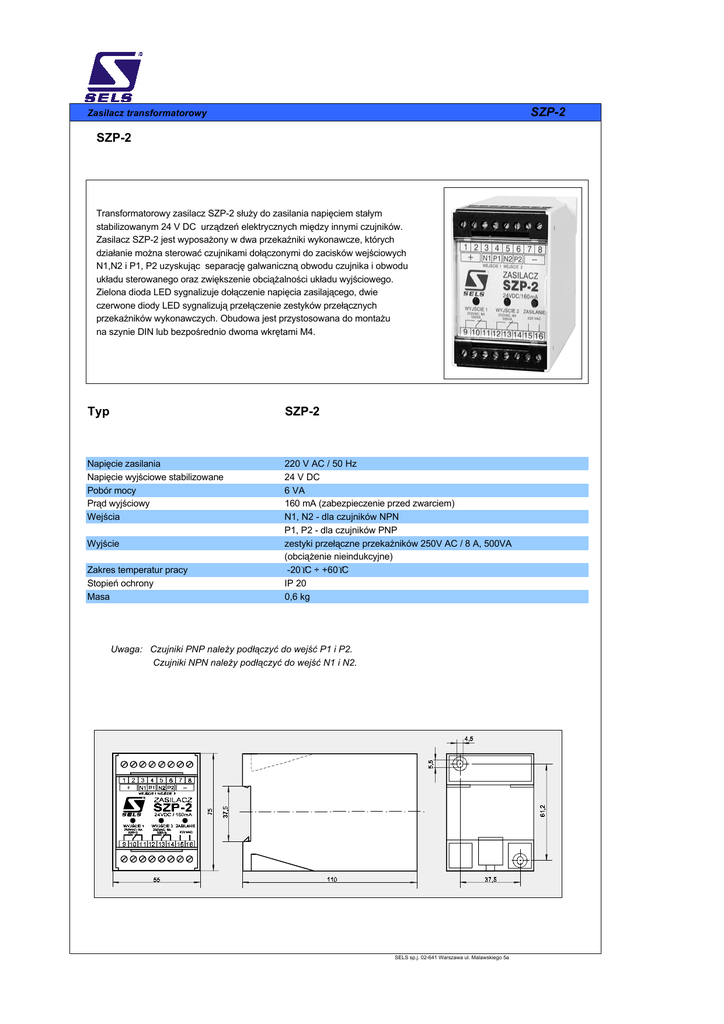

SZP-2 SZP-2 Typ SZP-2

SZP-2
Zasilacz transformatorowy
SZP-2
Transformatorowy zasilacz SZP-2 służy do zasilania napięciem stałym
stabilizowanym 24 V DC urządzeń elektrycznych między innymi czujników.
Zasilacz SZP-2 jest wyposażony w dwa przekaźniki wykonawcze, których
działanie można sterować czujnikami dołączonymi do zacisków wejściowych
N1,N2 i P1, P2 uzyskując separację galwaniczną obwodu czujnika i obwodu
układu sterowanego oraz zwiększenie obciążalności układu wyjściowego.
Zielona dioda LED sygnalizuje dołączenie napięcia zasilającego, dwie
czerwone diody LED sygnalizują przełączenie zestyków przełącznych
przekaźników wykonawczych. Obudowa jest przystosowana do montażu
na szynie DIN lub bezpośrednio dwoma wkrętami M4.
Typ
SZP-2
Napięcie zasilania
Napięcie wyjściowe stabilizowane
Pobór mocy
Prąd wyjściowy
Wejścia
220 V AC / 50 Hz
24 V DC
6 VA
160 mA (zabezpieczenie przed zwarciem)
N1, N2 - dla czujników NPN
P1, P2 - dla czujników PNP
zestyki przełączne przekaźników 250V AC / 8 A, 500VA
(obciążenie nieindukcyjne)
-20°C ÷ +60°C
IP 20
0,6 kg
Wyjście
Zakres temperatur pracy
Stopień ochrony
Masa
Uwaga: Czujniki PNP należy podłączyć do wejść P1 i P2.
Czujniki NPN należy podłączyć do wejść N1 i N2.
