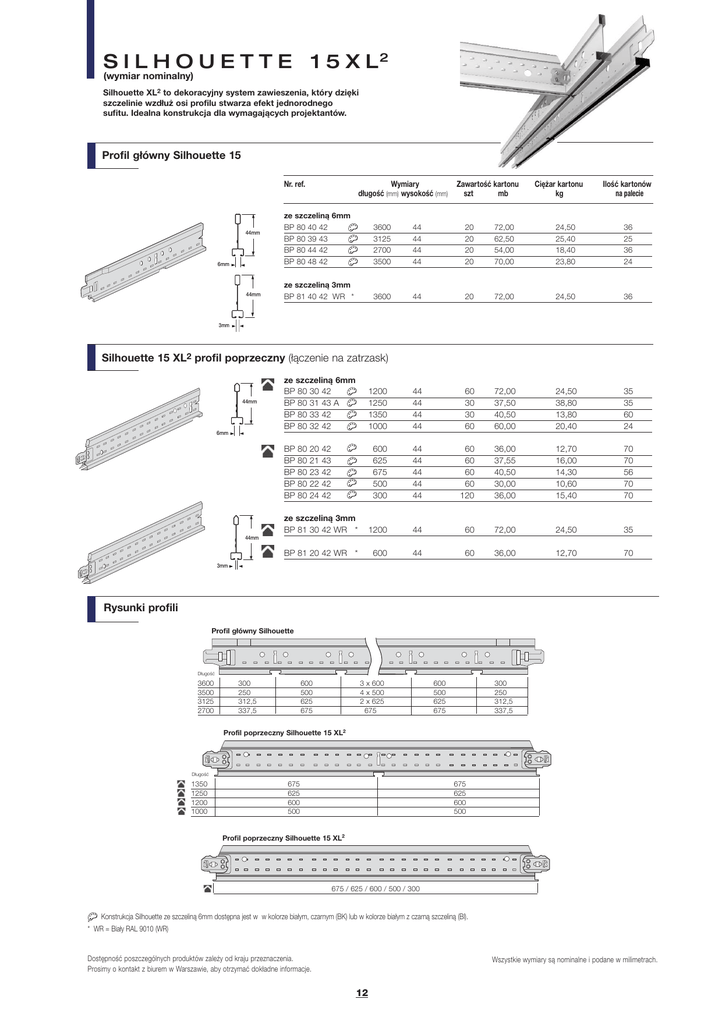

S I L H O U E T T E 1 5 X L2
(wymiar nominalny)
Silhouette XL2 to dekoracyjny system zawieszenia, który dzięki
szczelinie wzdłuż osi profilu stwarza efekt jednorodnego
sufitu. Idealna konstrukcja dla wymagających projektantów.
Profil główny Silhouette 15
Nr. ref.
44mm
6mm
44mm
Wymiary
długość (mm) wysokość (mm)
Zawartość kartonu
szt
mb
Ciężar kartonu
kg
Ilość kartonów
na palecie
ze szczeliną 6mm
BP 80 40 42
BP 80 39 43
BP 80 44 42
BP 80 48 42
3600
3125
2700
3500
44
44
44
44
20
20
20
20
72,00
62,50
54,00
70,00
24,50
25,40
18,40
23,80
36
25
36
24
ze szczeliną 3mm
BP 81 40 42 WR *
3600
44
20
72,00
24,50
36
1200
1250
1350
1000
44
44
44
44
60
30
30
60
72,00
37,50
40,50
60,00
24,50
38,80
13,80
20,40
35
35
60
24
600
625
675
500
300
44
44
44
44
44
60
60
60
60
120
36,00
37,55
40,50
30,00
36,00
12,70
16,00
14,30
10,60
15,40
70
70
56
70
70
ze szczeliną 3mm
BP 81 30 42 WR *
1200
44
60
72,00
24,50
35
BP 81 20 42 WR *
600
44
60
36,00
12,70
70
3mm
Silhouette 15 XL2 profil poprzeczny (łączenie na zatrzask)
44mm
ze szczeliną 6mm
BP 80 30 42
BP 80 31 43 A
BP 80 33 42
BP 80 32 42
6mm
BP
BP
BP
BP
BP
80
80
80
80
80
20
21
23
22
24
42
43
42
42
42
44mm
3mm
Rysunki profili
Profil główny Silhouette
Długość
3600
3500
3125
2700
300
250
312,5
337,5
600
500
625
675
3 x 600
4 x 500
2 x 625
675
600
500
625
675
300
250
312,5
337,5
Profil poprzeczny Silhouette 15 XL2
Długość
1350
1250
1200
1000
675
625
600
500
675
625
600
500
Profil poprzeczny Silhouette 15 XL2
675 / 625 / 600 / 500 / 300
Konstrukcja Silhouette ze szczeliną 6mm dostępna jest w w kolorze białym, czarnym (BK) lub w kolorze białym z czarną szczeliną (Bl).
*
* WR = Biały RAL 9010 (WR)
Dostępność poszczególnych produktów zależy od kraju przeznaczenia.
Prosimy o kontakt z biurem w Warszawie, aby otrzymać dokładne informacje.
Wszystkie wymiary są nominalne i podane w milimetrach.
12
SILHOUETTE
Silhouette XL2
- Ukośne łączenie poprzeczek z profilem głównym
- Dostępne wersje profili ze szczeliną o szerokości 3 lub 6mm.
- Silhouette XL2 ze szczeliną 3mm dostarczany jest standardowo w kolorze
białym RAL 9010, dopasowanym do koloru sufitów metalowych Orcal.
Rozwiązania przyścienne
6
3
Przekrój
8
Widok od spodu łączeń profilu nośnego
z poprzeczkami.
8
Profil oparty na profilu przyściennym
Przekrój
24
4
BPA 7881 (strona 31)
Nakładka maskująca do Silhouette ze szczeliną 6mm
Profil przycięty i zastosowany z Profilem U
32 x 15 x 7 BPT 1575 HA (strona 37)
Profil z serii Axiom Profiles
(dosępne wysokości: 50, 100, 150, 200mm)
Profil Silhouette XL2
BPA 339 (strona 17)
Uniwersalny łącznik do profila T
(do Axiom Profile i Axiom Transition)
BPA 7916 (strona 31)
Uchwyt do profili Silhouette do
podwieszania znaków
Obciążenia konstrukcji
System T15mm
Poniższa tabela podaje maksymalną dopuszczalną odległość (w milimetrach) między wieszakami montowanymi wzdłuż
profila głównego Silhouette (BP 80 40 42) przy podanych ciężarach płyt i rozstawie profili głównych.
Ciężar płyty
Rozstaw profili głównych
Profil poprzeczny 1200 mm XL2
Profil poprzeczny 600 mm XL2
BP 80 30 42
BP 80 20 42
2,5 kg/m2
1800
2100
3,0 kg/m2
1750
2100
3,5 kg/m2
1650
2050
4,0 kg/m2
1600
2000
5,0 kg/m2
1500
1900
5,5 kg/m2
1450
1850
6,0 kg/m2
1450
1800
7,0 kg/m2
1300
1750
8,5 kg/m2
1200
1650
1)
Wartości obciążeń zostały określone podczas badań laboratoryjnych przeprowadzonych w oparciu o normę PN-EN 13964.
2)
Obliczone dla modułu 600 x 600 mm przy założeniu, że maksymalne ugięcie konstrukcji wynosi L/500 lecz nie więcej niż 4mm (L-odległość pomiędzy punktami podparcia).
3)
Nie należy stosować jakichkolwiek dodatkowych obciążeń typu: lampy, wywietrzniki, czujki dymowe, tryskacze, tabliczki i inne.
4)
W przypadku zastosowania dodatkowych wkładów z wełny mineralnej lub szklanej należy ich ciężar dodać do ciężaru płyty w celu określenia maksymalnego rozstawu wieszaków.
5)
W razie dodatkowych pytań, prosimy o kontakt z biurem firmy Armstrong w Warszawie.
Wszystkie wymiary są nominalne i podane w milimetrach.
Dostępność poszczególnych produktów zależy od kraju przeznaczenia.
Prosimy o kontakt z biurem w Warszawie, aby otrzymać dokładne informacje.
