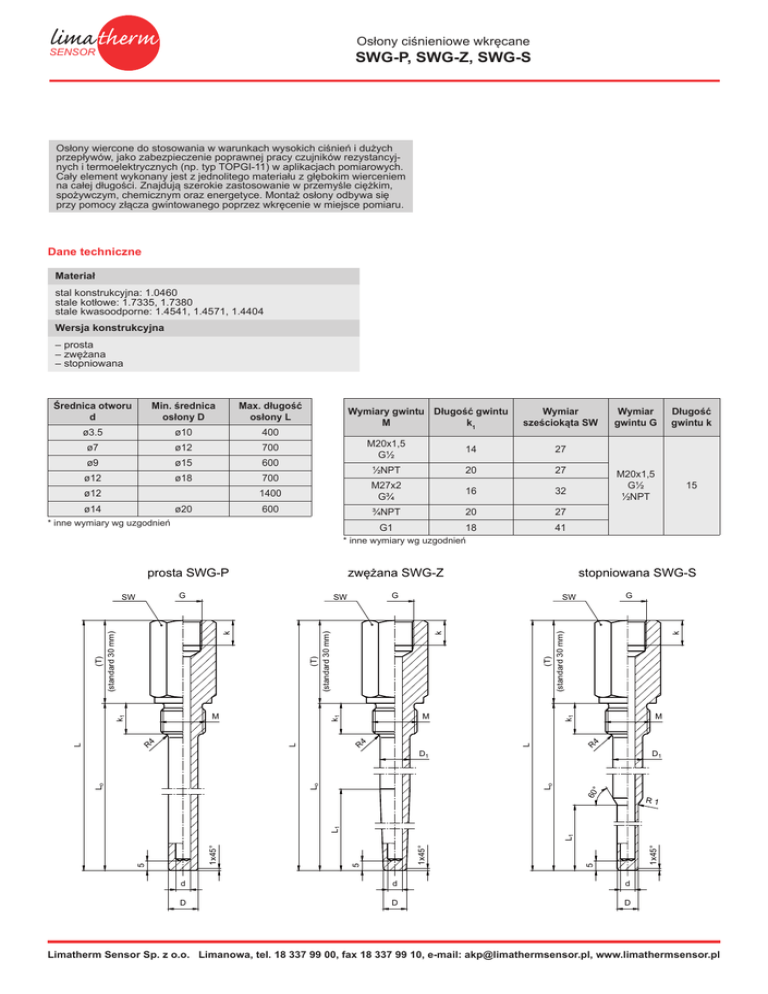

SWG-P, SWG-Z, SWG-S
Osłony ciśnieniowe wkręcane SENSOR SWG-P, SWG-Z, SWG-S Osłony wiercone do stosowania w warunkach wysokich ciśnień i dużych przepływów, jako zabezpieczenie poprawnej pracy czujników rezystancyjnych i termoelektrycznych (np. typ TOPGI-11) w aplikacjach pomiarowych. Cały element wykonany jest z jednolitego materiału z głębokim wierceniem na całej długości. Znajdują szerokie zastosowanie w przemyśle ciężkim, spożywczym, chemicznym oraz energetyce. Montaż osłony odbywa się przy pomocy złącza gwintowanego poprzez wkręcenie w miejsce pomiaru. Dane techniczne Materiał stal konstrukcyjna: 1.0460 stale kotłowe: 1.7335, 1.7380 stale kwasoodporne: 1.4541, 1.4571, 1.4404 Wersja konstrukcyjna – prosta – zwężana – stopniowana Średnica otworu d Min. średnica osłony D Max. długość osłony L ø3.5 ø10 400 ø7 ø12 700 ø9 ø15 600 ø12 ø18 700 ø12 Wymiary gwintu Długość gwintu M k1 1400 ø14 ø20 600 * inne wymiary wg uzgodnień Wymiar sześciokąta SW M20x1,5 G½ 14 27 ½NPT 20 27 M27x2 G¾ 16 32 ¾NPT 20 27 G1 18 41 Wymiar gwintu G Długość gwintu k M20x1,5 G½ ½NPT 15 * inne wymiary wg uzgodnień zwężana SWG-Z k R L L 4 R M k1 M k1 k1 4 R G SW (T) (standard 30 mm) k (T) (standard 30 mm) M L G SW (T) (standard 30 mm) G SW stopniowana SWG-S k prosta SWG-P 4 60 ° Lo D1 R1 1x45° 5 1x45° 5 5 1x45° L1 L1 Lo Lo D1 d d d D D D Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl Osłony ciśnieniowe wkręcane SENSOR SWG-P, SWG-Z, SWG-S Kod wyrobu Wersja konstrukcyjna 1 P prosta Z zwężana S stopniowana Wymiar gwintu M M20x1,5 2 gwint metryczny M20x1,5 inne parametry wg uzgodnień Długość gwintu k1 14 3 14 mm inne parametry wg uzgodnień Średnica osłony D 18 4 18 mm inne parametry wg uzgodnień Średnica osłony D1* 20 5 20 mm inne parametry wg uzgodnień Średnica otworu d 7 6 7 mm inne parametry wg uzgodnień Wymiar gwintu G M20x1,5 7 gwint metryczny M20x1,5 inne parametry wg uzgodnień Długość gwintu k 15 8 15 mm inne parametry wg uzgodnień Długość całkowita L 300 9 300 mm inne parametry wg uzgodnień Długość L0 100 100 mm 10 inne parametry wg uzgodnień Długość L1* 65 65 mm 11 inne parametry wg uzgodnień Materiał A stal konstrukcyjna 1.0460 B stal kotłowa 1.7335 C stal kotłowa 1.7380 D stal kwasoodporna 1.4541 E stal kwasoodporna 1.4571 F stal kwasoodporna 1.4404 12 inne parametry wg uzgodnień * nie dotyczy osłony SWG-P 2 1 SWG – – Przykład zamówienia: 3 – 5 4 – – 6 – 7 – 8 – 9 – 10 – 11 – 12 – Osłona SWG–P–M20x1,5–14–18–7–M20x1,5–15–260–200–B Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
