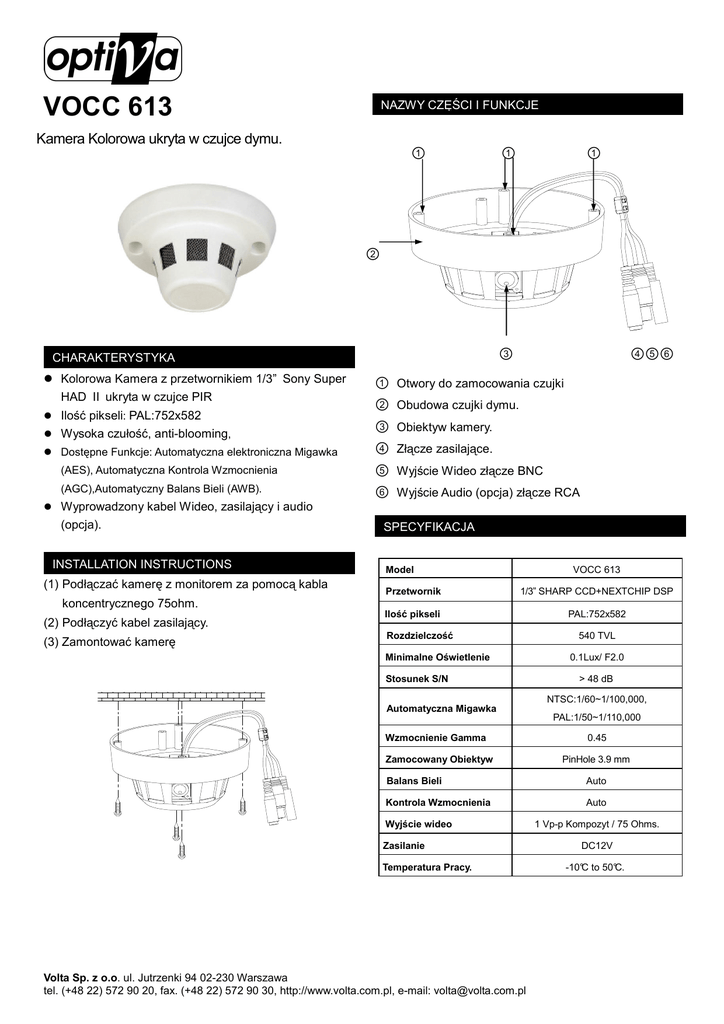

Instrukcja VOCC613

VOCC 613
NAZWY CZĘŚCI I FUNKCJE
Kamera Kolorowa ukryta w czujce dymu.
①
①
①
②
③
CHARAKTERYSTYKA
Kolorowa Kamera z przetwornikiem 1/3” Sony Super
HAD Ⅱ ukryta w czujce PIR
Ilość pikseli: PAL:752x582
Wysoka czułość, anti-blooming,
Dostępne Funkcje: Automatyczna elektroniczna Migawka
(AES), Automatyczna Kontrola Wzmocnienia
(AGC),Automatyczny Balans Bieli (AWB).
①
②
③
④
⑤
⑥
④⑤⑥
Otwory do zamocowania czujki
Obudowa czujki dymu.
Obiektyw kamery.
Złącze zasilające.
Wyjście Wideo złącze BNC
Wyjście Audio (opcja) złącze RCA
Wyprowadzony kabel Wideo, zasilający i audio
(opcja).
INSTALLATION INSTRUCTIONS
(1) Podłączać kamerę z monitorem za pomocą kabla
SPECYFIKACJA
Model
VOCC 613
Przetwornik
1/3” SHARP CCD+NEXTCHIP DSP
Ilość pikseli
PAL:752x582
koncentrycznego 75ohm.
(2) Podłączyć kabel zasilający.
(3) Zamontować kamerę
Rozdzielczość
Minimalne Oświetlenie
Stosunek S/N
540 TVL
0.1Lux/ F2.0
> 48 dB
NTSC:1/60~1/100,000,
Automatyczna Migawka
PAL:1/50~1/110,000
Wzmocnienie Gamma
Zamocowany Obiektyw
0.45
PinHole 3.9 mm
Balans Bieli
Auto
Kontrola Wzmocnienia
Auto
Wyjście wideo
Zasilanie
Temperatura Pracy.
Volta Sp. z o.o. ul. Jutrzenki 94 02-230 Warszawa
tel. (+48 22) 572 90 20, fax. (+48 22) 572 90 30, http://www.volta.com.pl, e-mail: [email protected]
1 Vp-p Kompozyt / 75 Ohms.
DC12V
-10°C to 50°C.
WYMIARY
UWAGA!!! Wysokie napięcie 230V!!!
RYZYKO PORAśENIA PRĄDEM
ELEKTRYCZNYM.
NIE OTWIERAĆ
UWAGA: ABY ZREDUKOWAĆ RYZYKO PORAśENIA PRĄDEM ELEKTRYCZNYM NIE
OTWIERAJ POKRYWY ZEWNĘTRZNEJ. W RAZIE BŁĘDNEGO DZIAŁANIA ODDAJ
URZĄDZENIE DO AUTORYZOWANEGO SERWISU
UWAGA!
1. Pod Ŝadnym pozorem nie naleŜy otwierać obudowy
urządzenia będącego pod napięciem. W przypadku
wystąpienia nieprawidłowości w działaniu kamery naleŜy ją
bezwzględnie oddać do autoryzowanego serwisu.
2. Instalować kamerę w pewnej odległości od
radioodbiorników silników elektrycznych, transformatorów,
głośników, poniewaŜ pole magnetyczne generowane z tych
urządzeń moŜe zakłócić obraz wideo.
3. Nie instalować kamery w pobliŜu piecyków lub innych
urządzeń generujących ciepło, wysoka temperatura moŜe
spowodować deformację kamery lub inne jej uszkodzenia.
Temperatura pracy kamery: 0°C~50°C
4. Nie wystawiać kamery na działanie deszczu, nie instalować
kamery w wilgotnych obszarach.
5. Do czyszczenia kamery uŜywać tylko delikatnej szmatki ze
specjalistycznym płynem lub alkoholem etylowym.
6. Nie dotykać przetwornika CCD. JeŜeli kamera nie jest
uŜywana proszę zasłonić przetwornik CCD zaślepką lub
obiektywem.
UWAGA
PAMIĘTAJ O OCHRONIE
PRZECIWPRZEPIĘCIOWEJ
Rejestratory cyfrowe CCTV jako elementy w znacznym stopniu naraŜone na uszkodzenia
spowodowane wyładowaniami atmosferycznymi lub/i innego typu przepięciami, powinny
być zabezpieczone dodatkowymi elementami ochrony przepięciowej. W kwestii doboru
ww. urządzeń zapraszamy do konsultacji z Działem Technicznym: [email protected]
▲
Przed podłączeniem tego urządzenia proszę przeczytać
instrukcję i zachować ją do dalszego uŜytku.
