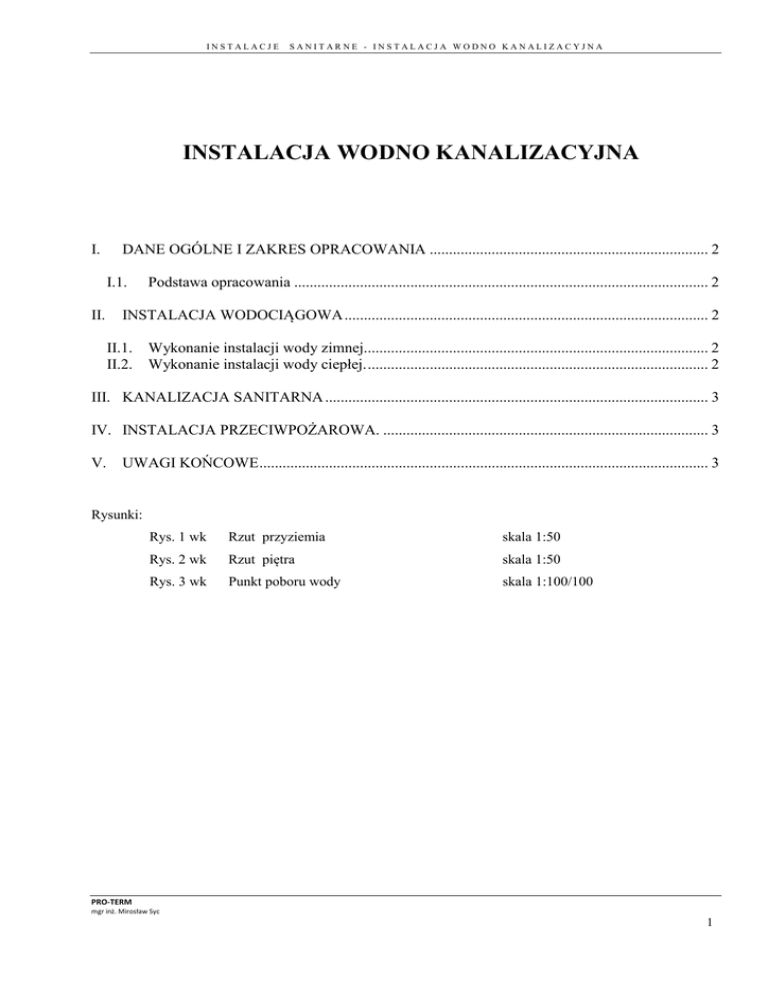

INSTALACJA WODNO KANALIZACYJNA

INSTALACJE
SANITARNE - INSTALACJA WODNO KANALIZACYJNA
INSTALACJA WODNO KANALIZACYJNA
I.
DANE OGÓLNE I ZAKRES OPRACOWANIA ........................................................................ 2
I.1.
II.
Podstawa opracowania ........................................................................................................... 2
INSTALACJA WODOCIĄGOWA .............................................................................................. 2
II.1.
II.2.
Wykonanie instalacji wody zimnej......................................................................................... 2
Wykonanie instalacji wody ciepłej. ........................................................................................ 2
III. KANALIZACJA SANITARNA ................................................................................................... 3
IV. INSTALACJA PRZECIWPOŻAROWA. .................................................................................... 3
V.
UWAGI KOŃCOWE .................................................................................................................... 3
Rysunki:
Rys. 1 wk
Rzut przyziemia
skala 1:50
Rys. 2 wk
Rzut piętra
skala 1:50
Rys. 3 wk
Punkt poboru wody
skala 1:100/100
PRO-TERM
mgr inż. Mirosław Syc
1
INSTALACJE
SANITARNE - INSTALACJA WODNO KANALIZACYJNA
INSTALACJA WODNO KANALIZACYJNA
I.
DANE OGÓLNE I ZAKRES OPRACOWANIA
Niniejsze opracowanie obejmuje zmiany do projektu źródłowego instalacji wodno kanalizacyjnej dla
budynku Ochotniczej Straży Pożarnej w Łosiu działa nr 330/9.
I.1.
Podstawa opracowania
-
zlecenie Inwestora,
-
projekt architektoniczny zmian w budynku,
-
projekt źródłowy dostarczony przez inwestora,
-
normy i wytyczne projektowe w zakresie instalacji i sieci wodno – kanalizacyjnych,
II.
II.1.
INSTALACJA WODOCIĄGOWA
Wykonanie instalacji wody zimnej.
Rozprowadzenie wody w przedmiotowym budynku odbywało się będzie z istniejącego pionu
wodociągowego Wi zlokalizowanego w pobliżu komina w pomieszczeniu WC na kondygnacji przyziemia.
Instalację rozprowadzającą do poszczególnych przyborów wykonać z rur PP (polipropylenowych) szeregu
PN16. Łączenie rur jak i zmiana kierunku prowadzenia przewodów, z wykorzystaniem kształtek
systemowych łączonych przez zgrzewanie polifuzyjne. Do zgrzewania rur polipropylenowych używać należy
zgrzewarek ręcznych, odpowiednich dla zastosowanego typu rury. W przypadku połączeń gwintowanych,
jako uszczelnienia stosować taśmę teflonową. Po ustaleniu trasy przewodów, należy dążyć do stworzenia
naturalnych warunków kompensacji. Wszystkie przewody zaizolować termicznie wykorzystując do tego celu
gotowe porowate materiały porowate o grubości ścianki 13 mm, przewody prowadzić po posadzce
w warstwie izolacji termicznej oraz w bruzdach ściennych stanowiących podejścia do armatury czerpalnej
podejścia izolować termicznie otuliną gr. 6 mm. W miejscach przejść przewodów, przez przegrody
budowlane nie mogą być wykonywane żadne połączenia. Podejścia do misek ustępowych wyposażyć
w kątowe kulowe zawory odcinające.
II.2.
Wykonanie instalacji wody ciepłej.
Ciepła woda użytkowa przygotowywana będzie w zasobnikowym podgrzewaczu wody. Zasobnik
zainstalowany będzie w pomieszczeniu kotłowni. Zgodnie z projektem źródłowym.
Woda ciepła rozprowadzana będzie do wszystkich punktów czerpalnych rurami układanymi równolegle
z rurami wody zimnej. Instalacja wody winna być wykonana zgodnie z projektem budowlanym.
Średnice oraz trasę prowadzenia przewodów przedstawiono na rzutach.
PRO-TERM
mgr inż. Mirosław Syc
2
INSTALACJE
III.
SANITARNE - INSTALACJA WODNO KANALIZACYJNA
KANALIZACJA SANITARNA
Kanalizację wewnętrzną podejścia do przyborów sanitarnych zaprojektowano z rur PVC o średnicach
50 ÷ 110 mm, projektowane piony Pk1- Pk6 należy włączyć do istniejących pionów kanalizacji sanitarnej
P1 i P2 pod stropem kondygnacji jak na rysunku nr1 i 2.
Kanalizację wewnętrzną należy wykonać z rur kanalizacyjnych PVC o połączeniach kielichowych
z uszczelkami gumowymi.
Piony mocować do konstrukcji budynku za pomocą uchwytów o rozstawie maksymalnym 2,0 m. Obejmy
uchwytów powinny mocować rurę pod kielichem. Odcinki kanalizacji sanitarnej prowadzone poniżej
poziomu posadzki układać na podsypce oraz z obsypką piaskową.
Przewody kanalizacyjne łączące piony z poszczególnymi przyborami (podejścia) wykonać w bruzdach
ściennych lub w warstwie posadzki. Podejścia odpływowe łączące wyloty przyborów sanitarnych z pionami
prowadzić z minimalnym spadkiem 2% - 2,5%, zachowując osiowy montaż przewodów. Pionowe odcinki
kanalizacyjne, przed przejściem w poziomy przewód odpływowy wyposażyć w rewizję (czyszczak).
Wszystkie przybory sanitarne wyposażyć w indywidualne zamknięcia wodne (syfony).
IV.
INSTALACJA PRZECIWPOŻAROWA.
Instalację przeciwpożarową – hydrantową zaprojektowano z rur stalowych ocynkowanych. Instalacja
ppoż. zasilana będzie z wodociągu lokalnego, należy ja prowadzić po wierzchu ścian do dwóch hydrantów
Hp1 (przyziemie) i Hp2 (piętro) hydranty wyposażone będą w wąż półsztywny o długości 20m.
Wysokość montażu głowicy zaworu winna wynosić 1,35 m powyżej posadzki. Lokalizację hydrantów
przedstawiono na rysunku nr 1 i 2, przed hydrantami należy zapewnić wolną przestrzeń manewrową
o promieniu 1m.
Dla potrzeb zewnętrznego gaszenia pożaru przewidziano montaż kolumny hydrantowej, czerpanie wody
do celów ppoż. z zastępczego źródła wody jakim jest ciek wodny. Odcinek łączący ciek z kolumną
hydrantową wykonać z rur PE 110. Zakończenie rury PE stanowić będzie kosz ssawny żeliwny.
V.
-
UWAGI KOŃCOWE
Wszystkie materiały i wyroby użyte do wykonania poszczególnych instalacji powinny być zgodne
z normami i mieć świadectwo dopuszczenia do powszechnego stosowania w budownictwie (atesty
i certyfikaty).
-
Przy montażu stosować się do wytycznych producentów.
Opracował:
mgr inż. Mirosław Syc
PRO-TERM
