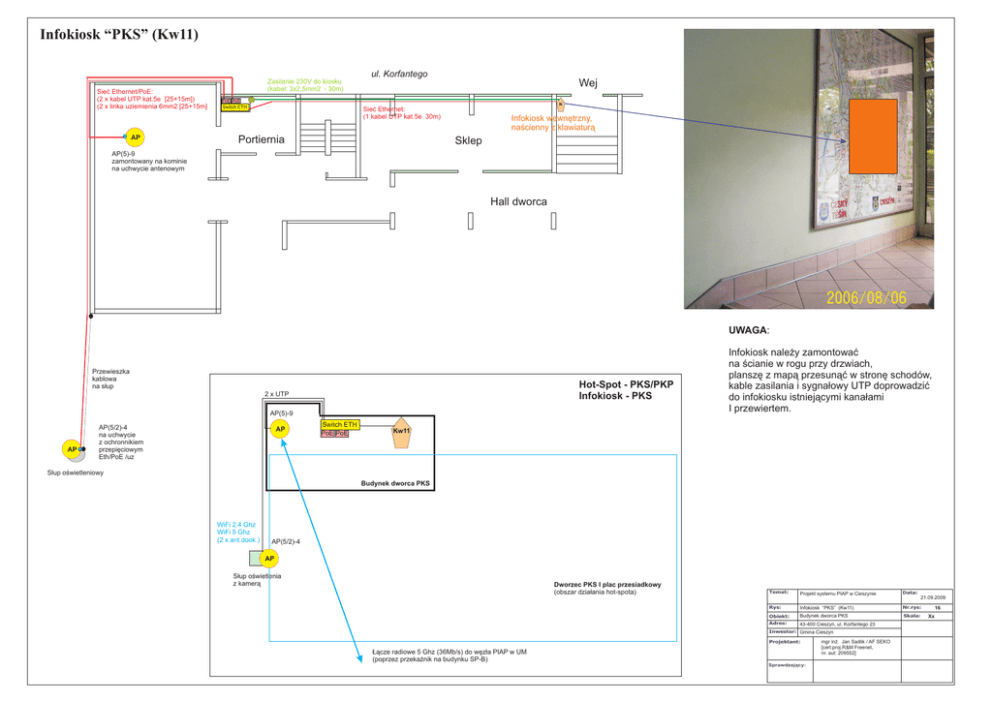

Infokiosk “PKS” (Kw11)

Infokiosk “PKS” (Kw11)
ul. Korfantego
Sieæ Ethernet/PoE:
(2 x kabel UTP kat.5e [25+15m])
(2 x linka uziemienia 6mm2 [25+15m]
AP
Zasilanie 230V do kiosku
(kabel: 3x2,5mm2 - 30m)
Wej
PoE PoE
Switch ETH
K
Sieæ Ethernet:
(1 kabel UTP kat.5e 30m)
Portiernia
Infokiosk wewnêtrzny,
naœcienny z klawiatur¹
Sklep
AP(5)-9
zamontowany na kominie
na uchwycie antenowym
Hall dworca
UWAGA:
Przewieszka
kablowa
na s³up
Hot-Spot - PKS/PKP
Infokiosk - PKS
2 x UTP
AP(5)-9
AP
AP(5/2)-4
na uchwycie
z ochronnikiem
przepiêciowym
Eth/PoE /uz
AP
Switch ETH
PoE PoE
Infokiosk nale¿y zamontowaæ
na œcianie w rogu przy drzwiach,
planszê z map¹ przesun¹æ w stronê schodów,
kable zasilania i sygna³owy UTP doprowadziæ
do infokiosku istniej¹cymi kana³ami
I przewiertem.
Kw11
S³up oœwietleniowy
Budynek dworca PKS
WiFi 2,4 Ghz
WiFi 5 Ghz
(2 x ant.dook.)
AP(5/2)-4
AP
S³up oœwietlenia
z kamer¹
Dworzec PKS I plac przesiadkowy
(obszar dzia³ania hot-spota)
Temat:
Projekt systemu PIAP w Cieszynie
Data:
Rys:
Infokiosk “PKS” (Kw11)
Nr.rys:
Obiekt:
Budynek dworca PKS
Skala:
Adres:
43-400 Cieszyn, ul. Korfantego 23
Inwestor: Gmina Cieszyn
Projektant:
£¹cze radiowe 5 Ghz (36Mb/s) do wêz³a PIAP w UM
(poprzez przekaŸnik na budynku SP-B)
Sprawdzaj¹cy:
mgr in¿. Jan Sadlik / AF SEKO
[cert.proj.R&M Freenet,
nr. aut: 209552]
21.09.2009
16
Xx
