Opis technologii instalacji wewnętrznych

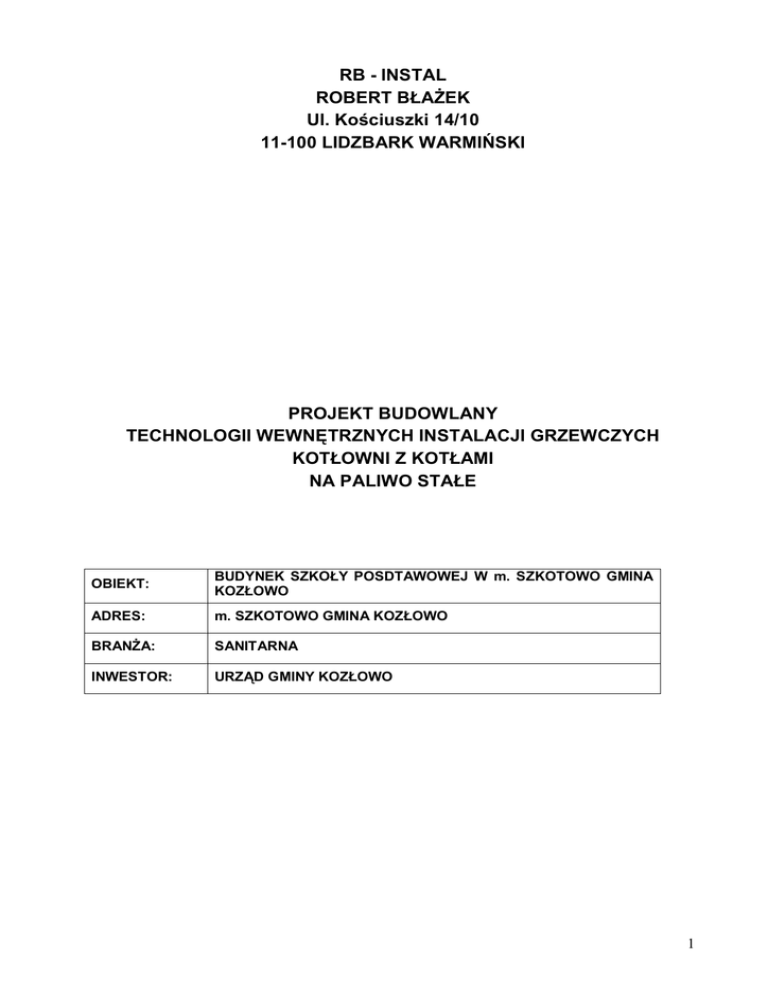

RB - INSTAL
ROBERT BŁAŻEK
Ul. Kościuszki 14/10
11-100 LIDZBARK WARMIŃSKI
PROJEKT BUDOWLANY
TECHNOLOGII WEWNĘTRZNYCH INSTALACJI GRZEWCZYCH
KOTŁOWNI Z KOTŁAMI
NA PALIWO STAŁE
OBIEKT:
BUDYNEK SZKOŁY POSDTAWOWEJ W m. SZKOTOWO GMINA
KOZŁOWO
ADRES:
m. SZKOTOWO GMINA KOZŁOWO
BRANŻA:
SANITARNA
INWESTOR:
URZĄD GMINY KOZŁOWO
1
OPIS TECHNICZNY
1.
−
−
−
2.
−
−
−
−
Dane ogólne
Podstawa opracowanie
Zakres opracowania
Dane ogólne o obiekcie
Instalacje grzewcze
Bilans ciepła dla zespołu budynków
Podstawowe parametry instalacji C.O.
Opis instalacji centralnego ogrzewania
Urządzenia i wytyczne materiałowe
SPIS RYSUNKÓW
1.
2.
3.
4.
Rzut piwnicy – Instalacja C.O.
Fragment rzutu parteru – Instalacja C.O.
Fragment rzutu poddasza – Instalacja C.O.
Schemat instalacji C.O.
1:100
1:100
1:100
2
1. DANE OGÓLNE
Podstawa opracowania
Projekt opracowany został na podstawie:
- podkładów architektoniczno-budowlanych przygotowanych przez mgr inż. arch. Magdalenę
Rafalską,
- zlecenia inwestora oraz obowiązujących przepisów i norm.
Zakres opracowania
Opracowanie obejmuje projekt budowlany instalacji grzewczych dla zespołu szkół w Szkotowie.
Opracowanie obejmuje projekt instalacji od pomieszczenia kotłowni zlokalizowanej w części
podpiwniczonej budynku do grzejników w salach lekcyjnych.
Dane o obiekcie
Modernizowany budynek znajduje się w Szkotowie gmina Kozłowo. Budynek posiada 3 kondygnacje 2 nadziemne, na których znajdują się sale lekcyjne, pomieszczenia administracji i węzeł
sanitarny, bibliotekę, 2 magazyny, oraz część podpiwniczoną, w której znajdują się pomieszczenia techniczne skład opału i kotłownia nowoprojektowana. Na poddaszu znajdować się będą
sale lekcyjne, sala wykładowa, 2 magazyny i poddasze.
Kotłownia nowoprojektowana wg odrębnego opracowania.
Woda do budynku doprowadzona jest przyłączem istniejącym, ścieki sanitarne odprowadzane
są z budynku istniejącym przyłączem kanalizacyjnym.
Ciepło na potrzeby c.o. a także ciepła woda uzyskiwane będą w kotłowni nowoprojektowanej.
NSTALACJE GRZEWCZE
Źródłem ciepła dla budynku będzie kotłownia nowoprojektowana zlokalizowana w wydzielonym
pomieszczeniu w części podpiwniczonej budynku (kotłownia objęta odrębnym opracowaniem).
Zapewni ona pokrycie zapotrzebowania ciepła dla:
- instalacji centralnego ogrzewania,
- podgrzew wody ciepłej.
Bilans ciepła dla budynku.
Q = 47kW
Podstawowe parametry instalacji c.o.
− system ogrzewania:
pompowy, dwururowy, zamknięty z naczyniem wzbiorczym przeponowym,
− parametry obliczeniowe:
70/55°C,
− strata ciśnienia na instalacji
− strefa klimatyczna:
− działanie ogrzewania:
2,3 kPa,
III,
bez przerwy,
− obliczeniowe temperatury w poszczególnych pomieszczeniach:
− sale lekcyjne
+20 °C,
− pomieszczenia administracji
+20 °C,
3
− węzeł sanitarny
+20 °C,
− korytarz
+20 °C,
− pomieszczenia gospodarcze
+20 °C.
Współczynniki przenikania ciepła „U” dla przegród budowlanych [W/m2K]
− okno zewnętrzne
2,60
− drzwi zewnętrzne
3,00
− podłoga na gruncie
0.32-0.67
− ściany zewnętrzne
0,29
− ściany wewnętrzne
1,10-1,50
− podłoga nad piwnicą
1,50
− stropodach
0,30
Wszystkie obliczone współczynniki przenikania ciepła „U” są zgodne z Dziennikiem Ustaw Nr 75
z 12 kwietnia 2002 r.
Opis instalacji centralnego ogrzewania
Instalacja centralnego ogrzewania zasilana będzie czynnikiem grzewczym o parametrach
zmiennych 70/55°C. Instalacja wykonana zostanie z przewodów stalowych w systemie instalacyjnym Kan Stell, łączonym za pomocą system połączeń Press.
Spadki przewodów o wartości 3‰ należy wykonać w kierunku kotłowni. W najwyższych punktach instalacji należy zamontować samoczynne odpowietrzniki Dn15 mm z zaworem stopowym,
firmy „IDEAL”. Izolację termiczną przewodów rozprowadzających należy wykonać z wytłoczonych w kształcie rurek elementów ze spienionego polietylenu o grubości 20 mm produkcji „Thermaflex”.
Jako elementy grzejne przyjęto grzejniki stalowe płytowe podłączane z boku, typ Plan K z zamontowanych na gałązce zasilającej zaworem regulacyjnym AV6-P z głowicą termostatyczną
„Uni CD”, a na powrocie zaworem prostym COMBI-3-P. Grzejniki montowane do ścian lub podłogi za pomocą systemowych wsporników.
Po zmontowaniu, a przed nałożeniem izolacji termicznej, instalację należy poddać płukaniu,
próbie ciśnieniowej, a następnie regulacji hydraulicznej poprzez ustawienie właściwych nastaw
wstępnych na zaworach grzejnikowych.
Wodzie instalacyjnej należy zapewnić odpowiednią jakość poprzez zastosowanie inhibitorów
korozji. Jakość wody winna być zgodna z normą PN-93/C-04607.
Urządzenia i wytyczne materiałowe
− grzejniki płytowe, grzejniki stalowe płytowe typu Plan K z elementami konwekcyjnymi, w
komplecie z grzejnikiem zamówić zestaw wsporników do mocowania do ściany lub podłogi
oraz odpowietrznik i komplet korków stalowych.
Producent: „KERMI”, 54-105 Wrocław, ul. Północna 15-19,
tel. 071-354-03-70, fax, 071-354-04-63
− armatura, osprzęt, przewody
− Zawory regulacji ręcznej - typ STAD,
Producent: TOUR & ANDERSON, 02-790 Warszawa, ul. Pachnąca 93,
tel. 022-649-26-57
− Zawory odcinające gwintowane kulowe proste, spustowe, odpowietrzające,
zwrotne
Producent: IDEAL Standard, 53-238 Wrocław, ul. Ostrowskiego 7, tel. (+4871) 79 55
075, fax (+4871) 79 55 070
4
− Zawory termoregulacyjne grzejnikowe (do zamontowania na króćcu zasilającym i
powrotnym grzejników)
− typ: AV6-K kątowe (na zasileniu)
− typ: COMBI-3-P (na powrocie)
Producent: OVENTROP Sp. z o.o., 05-082 Stare Babice, ul. Polna 36B,
tel.022-722-96-41
− Głowice termostatyczne dla grzejników płytowych typu Plan K - typ „Uni CD”
Producent: j.w.,
− Przewody grzewcze - rury ze stali węglowej niestopowej ocynkowane zewnętrznie
KAN-STEEL, łączone techniką połączeń Press, producent, KAN,
−
Izolacja przewodów.
Izolacja polietylenowa o współczynniku k = 0,043 W/mK w kształcie rurek o grubości
20 mm o połączeniach klejonych lub przy użyciu taśmy samoprzylepnej zgodnie z
technologią producenta, producent „THERMAFLEX”.
5
