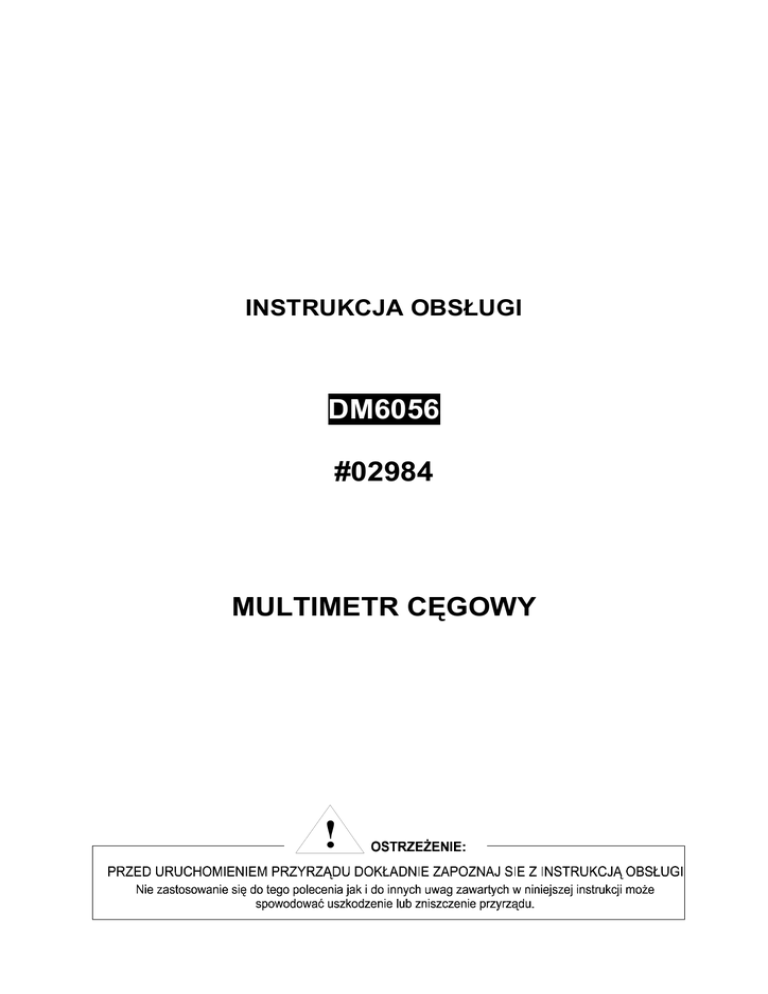

TES-2730 Multimetr cyfrowy z RS-232

INSTRUKCJA OBSŁUGI
DM6056
#02984
MULTIMETR CĘGOWY
!
Instrukcja obsługi - Multimetr cęgowy DM6056
1. INFORMACJE O BEZPIECZEŃSTWIE
• Przed przystąpieniem do pomiarów lub naprawy miernika należy zapoznać się z niniejszą instrukcją.
• Aby uniknąć zniszczenia przyrządu nie należy przekraczać maksymalnych zakresów pomiarowych.
• Nie używać uszkodzonych przewodów pomiarowych. Zachować szczególną ostrożność podczas pomiarów nie
izolowanych przewodów lub magistral oraz podczas pomiarów napięć powyżej 60V DC lub 30V AC (wartość
skuteczna).
• Przypadkowe dotknięcie przewodnika grozi porażeniem prądem elektrycznym.
• Przed przystąpieniem do pomiarów rezystancji należy odłączyć wszystkie źródła zasilania oraz rozładować
pojemności.
2. SPECYFIKACJE
2.1. Specyfikacje ogólne.
Wyświetlacz:
Maksymalne wskazanie:
Wskaźnik przekroczenia zakresu:
Wskazanie polaryzacji:
Wskaźnik stanu baterii:
Warunki eksploatacji:
Wilgotność:
Warunki przechowywania:
Zasilanie:
Wymiary:
Waga:
Wyposażenie:
LCD, 3½ cyfry;
1999;
wyświetlany symbol „1”;
wyświetlany symbol „−” dla polaryzacji ujemnej;
wyświetlany symbol „ LOBAT ”;
0°C ÷ 50°C;
poniżej 80%;
-10°C ÷ 50°C;
bateria 9V, IEC 6F22 lub NEDA 1604;
230mm x 70mm x 36mm;
380g;
przewody pomiarowe z miernikiem, etui;
2.2. Specyfikacje elektryczne.
Błędy pomiarów zostały podane w formacie ±(...% wartości wskazanej + liczba cyfr) w temperaturze 23°C±5°C
i wilgotności względnej nie przekraczającej 80%.
2.2.1. Napięcie stałe
ZAKRES
ROZDZIELCZOŚĆ
200mV
0,1mV
200V
100mV
1000V
1V
Impedancja wejściowa: 10MΩ
Zabezpieczenie przeciążeniowe: 300DCV, 250ACV dla zakresu 200mV
Zabezpieczenie przeciążeniowe: 1100DCV, 800ACV dla zakresu 200V i 1000V
BŁĄD
0,8+1
0,8+1
0,8+1
2.2.2. Napięcie przemienne
ZAKRES
ROZDZIELCZOŚĆ
200V
750V
Impedancja wejściowa: 10MΩ
Zabezpieczenie przeciążeniowe: 1100V, 800ACV
100mV
1V
BŁĄD
1,0+2
1,0+2
2.2.3. Natężenie prądu stałego i zmiennego
ZAKRES
ROZDZIELCZOŚĆ
200A
100mA
400A
1A
Zabezpieczenie przeciążeniowe: 1000A przez 1min.
2A
10A
Pasmo częstotliwości: 40÷400Hz
1mA
10mA
06/2000
-2-
BŁĄD
2,0A+2
6,0A+2
1,8+3
3,0+7
Instrukcja obsługi - Multimetr cęgowy DM6056
2.2.5. Rezystancja
ZAKRES
ROZDZIELCZOŚĆ
BŁĄD
2000Ω
1Ω
1,0+1
2.2.7. Test diody
FUNKCJA
ROZDZIELCZOŚĆ
NAPIĘCIE OTWARTEGO
OBWODU
PRĄD POMIARU
1 mV
2,8 V
1 mA
3. OPIS
Rys. 1.
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
Cęgi pomiarowe;
Przycisk rozwierający cęgi;
Przełącznik OFF / ON / PEAK HOLD;
Pokrętło zerowania wyświetlacza;
Wyświetlacz;
Gniazda pomiarowe;
Przełącznik funkcji;
Przycisk wyboru trybu pracy DC / Ω / test diody;
Przycisk DATA HOLD;
Gniazdo baterii pod przykrywką;
Pasek;
4. OSTRZEŻENIA I PRZYGOTOWANIE DO POMIARÓW
4.1. Nie wolno przekraczać zakresów pomiarowych.
4.2. Należy upewnić się, że polaryzacja baterii jest poprawna, a sposób zamontowania uniemożliwi jej
odłączenie.
4.3. Przed przystąpieniem do pomiarów należy upewnić się, że wybrany zakres natężenia prądu lub napięcia
jest większy od mierzonej wielkości. Jeżeli mierzona wielkość nie jest znana należy ustawić zakres na
największy a następnie dobrać odpowiedni zakres. Przy każdej zmianie zakresów należy odłączyć
przewody pomiarowe od badanego obwodu.
4.4. Sprawdzić czy czerwony przewód pomiarowy znajduje się w odpowiednim gnieździe dla wybranej funkcji.
4.5. Nie wolno wykonywać pomiarów bez pokrywy baterii.
4.6. Po zakończeniu pomiarów wyłączyć zasilanie miernika.
4.7. Jeżeli miernik nie będzie używany przez dłuższy czas należy wyjąć baterię.
4.8. Nie przechowywać przyrządu w pomieszczeniach o dużej wilgotności i/lub wysokiej temperaturze.
06/2000
-3-
Instrukcja obsługi - Multimetr cęgowy DM6056
4.9. Nie należy wykonywać pomiarów rezystancji w obwodach z naładowanymi kondensatorami lub pod
napięciem.
5. WYKONANIE POMIARÓW
5.1. Pomiar napięcia
1) Podłączyć przewody pomiarowe – czerwony do gniazda „V/Ω" a czarny do gniazda „COM”.
2) Ustawić przełącznik (7) na żądany zakres „V”.
3) Wcisnąć przycisk (8) dla pomiaru napięcia stałego i zwolnić go dla pomiaru napięcia zmiennego.
3) Podłączyć przewody pomiarowe równolegle do mierzonego obwodu.
4) Włączyć zasilanie miernika i odczytać wartość z wyświetlacza.
UWAGA!
• Jeżeli napięcie w obwodzie nie jest znane przed pomiarem należy ustawić największy zakres a następnie
krok po kroku zmniejszać zakres.
• Jeżeli na wyświetlaczu pojawi się symbol „1” przełącznikiem (7) należy zmienić zakres na wyższy.
• Zawsze zachowywać ostrożność podczas pomiarów wysokich napięć.
5.2. Pomiar natężenia prądu zmiennego
1) Zwolnić przycisk (8) aby miernik był w trybie AC.
2) Ustawić przełącznik (7) na pozycji dla zakresu 400A.
3) Objąć cęgami przewodnik wykorzystując przycisk (2) do rozwarcia cęg.
4) Włączyć zasilanie miernika i odczytać wynik pomiaru.
•
•
•
•
UWAGA!
Zmiany zakresu pomiarowego dokonywać tylko przy wyłączonym mierniku.
Jeżeli na wyświetlaczu pojawi się symbol „1” przełącznikiem (7) należy zmienić zakres na wyższy.
Zawsze zachowywać ostrożność podczas pomiarów wysokich napięć.
Do rozwarcia cęg należy wykorzystywać tylko przycisku (2).
5.3. Pomiar natężenia prądu stałego
1) Wcisnąć przycisk (8) aby miernik był w trybie DC.
2) Włączyć miernik.
3) Ustawić przełącznik (7) na pozycji dla zakresu 400A.
4) Tak ustawić pokrętło (4) aby na wyświetlaczu pojawiło się "0".
5) Objąć cęgami przewodnik wykorzystując przycisk (2) do rozwarcia cęg.
UWAGA!
• W przypadku gdy nie jest możliwe wyzerowanie wyświetlacza może to być spowodowane szczątkowym
namagnesowaniem cęg, wówczas należy wykonać następujące czynności:
1. zmienić kierunek przepływu mierzonego prądu i ponownie wyzerować wyświetlacz lub
2. otworzyć kilkakrotnie cęgi.
5.4. Pomiar wartości maksymalnej prądu
1) Wyłączyć miernik i badany obwód.
2) Objąć cęgami przewodnik wykorzystując przycisk (2) do rozwarcia cęg.
3) Ustawić przycisk (8) na żądanym trybie pracy AC lub DC.
4) Ustawić przełącznik (7) na odpowiednim zakresie.
5) Włączyć miernik.
6) Jeżeli mierzona jest wartość DCA konieczne będzie wyzerowanie wyświetlacza pokrętłem (4).
7) Ustawić przełącznik (3) na pozycji "PEAK HOLD".
8) Włączyć badany obwód i odczytać z wyświetlacza maksymalną zmierzoną wartość.
5.5. Pomiar rezystancji
1) Podłączyć przewody pomiarowe – czarny do gniazda "COM" a czerwony do gniazda "V/Ω".
2) Ustawić przełącznik (7) na funkcję 2000Ω.
3) Zwolnić przycisk (8) aby miernik był w trybie Ω.
4) Uruchomić miernik przełączając przełącznik (3) w pozycję "ON".
5) Podłączyć przewody pomiarowe do badanego obwodu i odczytać wartość z wyświetlacza.
06/2000
-4-
Instrukcja obsługi - Multimetr cęgowy DM6056
UWAGA!
Przed podłączeniem miernika należy odłączyć wszystkie źródła zasilania od mierzonego obwodu oraz
rozładować wszystkie kondensatory.
5.7. Test diody
Wszystkie czynności są identyczne z pomiarem rezystancji.
• W przypadku gdy badamy diodę w kierunku przewodzenia (czerwone przewód podłączony do anody a
czarny do katody) na wyświetlaczu pojawi się wartość rezystancji przejścia. Gdy na wyświetlaczu pojawi
się symbol "000" lub "1" będzie to oznaczało, że dioda jest uszkodzona (odpowiednio zwarcie i przerwa).
• W przypadku gdy badamy diodę w kierunku zaporowym (czerwony przewód podłączony do katody a
czarny do anody) na wyświetlaczu pojawi się symbol "1" będzie to oznaką poprawności działania diody.
Gdyby na wyświetlaczu pojawiła się inna wartość oznaczałoby to uszkodzenie diody.
Każdą diodę powinno się badać w obu kierunkach (przewodzenia i zaporowym).
6. WYMIANA BATERII I BEZPIECZNIKA
6.1. Wymiana baterii
OSTRZEŻENIE
Aby uniknąć porażenia prądem elektrycznym przed zdjęciem tylnej pokrywy miernika należy odłączyć od źródeł
zasilania przewody pomiarowe.
1) Jeżeli moc baterii jest niewystarczająca zostanie wyświetlony symbol „ LOBAT ”.
2) Po odłączeniu przewodów pomiarowych i wyłączeniu zasilania miernika zdjąć tylną pokrywę miernika.
3) Wyjąć baterię z gniazda i wymienić na nową standardową baterię 9V, IEC 6F22 lub NEDA 1604.
7. KONSERWACJA
Urządzenie należy utrzymywać w czystości. Miernik można wycierać wilgotną ściereczką z detergentem. Nie
używać środków ścierających oraz rozpuszczalników. Jakakolwiek naprawa, konserwacja lub kalibracja powinna
być prowadzona przez serwis.
SYMBOLE BEZPIECZEŃSTWA
!
Znak ten sąsiadujący z innym znakiem, znajdującym się na urządzeniu informuje, że
użytkownik musi odwołać się do wyjaśnień w instrukcji obsługi, aby uniknąć
uszkodzenia urządzenia, czy zranienia użytkownika.
WARNING
WARNING - PRZESTROGA - znak WARNING oznacza ryzyko. Informuje on o tym,
że jeżeli w trakcie pracy urządzenia nie będą przestrzegane zasady podane w instrukcji,
może to spowodować zranienie użytkownika.
CAUTION
CAUTION - UWAGA- znak CAUTION oznacza ryzyko. Informuje on o tym, że jeżeli
w trakcie pracy urządzenia nie będą przestrzegane zasady podane w instrukcji, może to
spowodować częściowe lub całkowite zniszczenie urządzenia.
600V max
Znak ten wskazuje użytkownikowi, że tak oznaczone elementy urządzenia nie mogą
być podłączone do takich punktów badanego obwodu, gdzie napięcie w odniesieniu do
potencjału ziemi przekracza wartość wskazaną na symbolu (w tym przypadku 600V).
Znak ten wskazuje, że
o niebezpiecznych wartościach
możemy
mieć
do
czynienia
z
napięciami
