atlas d / atlas d condens

ATLAS D / ATLAS D CONDENS
KONWENCJONALNE / KONDENSACYJNE
ŻELIWNE KOTŁY OLEJOWE
• ŻELIWNE KOTŁY OLEJOWE
BEZ / LUB Z WBUDOWANYM
PALNIKIEM
• MODELE BEZ / LUB
ZE ZINTEGROWANYM
ZASOBNIKIEM C.W.U.
• WYMIENNIK Z WYSOKIEJ
JAKOŚCI ŻELIWA
• TRÓJCIĄGOWY SPOSÓB
PRZEPŁYWU SPALIN
• AUTOMATYKA POGODOWA
• WYSOKA TRWAŁOŚĆ
POTWIERDZONA 3-LETNIĄ
GWARANCJĄ
• OGROMNE MOŻLIWOŚCI
ROZBUDOWY SYSTEMU

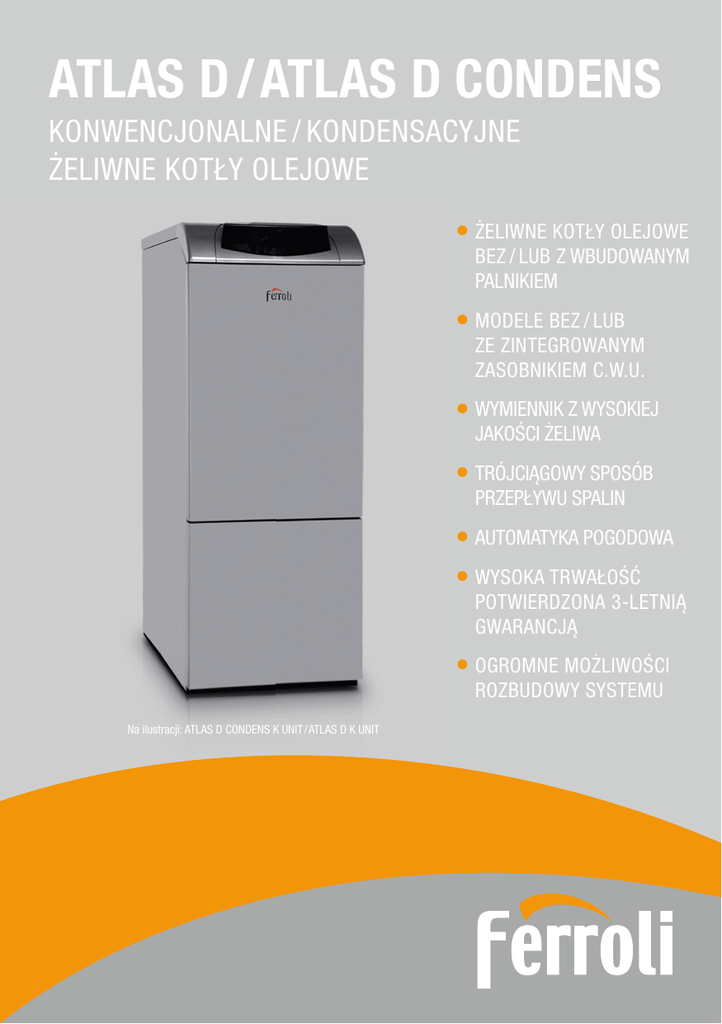

Na ilustracji: ATLAS D CONDENS K UNIT / ATLAS D K UNIT
ATLAS D CONDENS UNIT (K)
WYDAJNOŚĆ DZIĘKI ZAAWANSOWANEJ TECHNICE
ATLAS D CONDENS UNIT to żeliwne, kondensacyjne kotły olejowe
charakteryzujące się wysoką sprawnością sięgającą 103,9% oraz
bardzo oszczędną pracą. Urządzenia posiadają wbudowany olejowy palnik nadmuchowy Ferroli SUN G z doskonałymi parametrami pracy. Mikroprocesorowa automatyka czuwa nad wydajnym
i bezproblemowym działaniem systemu.
W kotłach ATLAS D CONDENS UNIT zastosowano zaawansowane
rozwiązania techniczne, które zwiększają wydajność i oszczędzają energię.
Należą do nich wysokiej jakości wymiennik kondensacyjny wykonany
ze stali nierdzewnej klasy AISI 904L, czy wymiennik z żeliwa
odpornego na zmiany temperatury, którego członowa budowa ułatwia
wymianę ciepła. Taka konstrukcja gwarantuje wysoką trwałość
i zapewnia odpowiednie warunki do spalania oleju. Trójciągowy
sposób przepływu spalin zapewnia niską emisję zanieczyszczeń.
Wbudowana automatyka
pogodowa.
Żeliwny wymiennik zapewnia
wysoką trwałość i wydajność.
Palnik SUN G z doskonałymi
parametrami i cichą pracą.
Pompy obiegowe c.o./c.w.u.,
naczynie wzbiorcze
i niezbędne zabezpieczenia.
Zintegrowany zasobnik c.w.u.
o pojemności 130 litrów
OGROMNE MOŻLIWOŚCI
NIEDUŻYCH URZĄDZEŃ
Kondensacyjne olejowe kotły żeliwne ATLAS D CONDENS oferowane
są w 2 wariantach: z palnikiem olejowym i bez zasobnika (UNIT) oraz
z palnikiem olejowym i zintegrowanym zasobnikiem c.w.u. o pojemności 130 litrów (K UNIT). Oba warianty posiadają wbudowaną mikroprocesorową automatykę pogodową z możliwością podłączenia opcjonalnego sterowania Ferroli ROMEO W / W RF lub każdego zewnętrznego
sterownika zgodnego z protokołem OpenTherm.
ATLAS D CONDENS K130 UNIT
ZALETY:
• Żeliwne kondensacyjne kotły
olejowe z wbudowanym
nadmuchowym palnikiem
olejowym Ferroli SUN G.
• Zintegrowany emaliowany
zasobnik c.w.u. o pojemności
130 litrów (D CONDENS K UNIT).
• Wymiennik kondensacyjny
ze stali nierdzewnej.
• Wymiennik kotła z wysokiej
jakości żeliwa.
• Trójciągowy sposób przepływu
spalin zapewniający niską
emisję zanieczyszczeń.
• Automatyka pogodowa
z możliwością opcjonalnego
zdalnego sterowania.
• Modulowana pompa obiegowa
c.o. na wyposażeniu modeli
D CONDENS UNIT.
• Bogate wyposażenie modeli
D CONDENS K UNIT: pompy
obiegowe c.o./c.w.u., naczynie
wzbiorcze i zabezpieczenia.
Wymiennik kondensacyjny kotłów
ATLAS D CONDENS UNIT (K)
wykonany jest ze stali nierdzewnej
klasy AISI 904L.
ATLAS D / UNIT (K)
OSZCZĘDNA TECHNIKA W SOLIDNYM WYDANIU
Konwencjonalne kotły żeliwne serii ATLAS D to przemyślane
konstrukcje zorientowane na niezawodną i oszczędną pracę.
Są wyjątkowo solidne i zapewniają pełen komfort oraz bezpieczeństwo. ATLAS D to doskonałe rozwiązanie dla każdego,
kto poszukuje sprawdzonych i dopracowanych rozwiązań przy
niskich kosztach inwestycyjnych.
Kotły ATLAS D / ATLAS D UNIT wyróżniają się cichą, komfortową
pracą i prostą obsługą. Urządzenia charakteryzują się oszczędną
eksploatacją i wysoką sprawnością, żeliwna konstrukcja gwarantuje
doskonałą trwałość, a trójciągowy sposób przepływu spalin zapewnia
niską emisję zanieczyszczeń. Kotły są dostarczane już jako kompletnie
zmontowane, co ułatwia montaż i skraca jego czas.
Wymiennik kotłów ATLAS D wykonany jest z wysokiej jakości żeliwa
odpornego na zmiany temperatury
i ułatwiającego wymianę ciepła.
INSTALACJA GRZEWCZA
PRAWIE BEZ OGRANICZEŃ!
Konwencjonalne olejowe kotły
żeliwne serii ATLAS D oferowane
są w 3 wariantach: z palnikiem
olejowym i bez zasobnika (UNIT),
z palnikiem olejowym oraz zintegrowanym zasobnikiem c.w.u.
o pojemności 100 lub 130 litrów
(K UNIT), a także w wariancie
bez palnika. Wszystkie modele
standardowo posiadają wbudowaną mikroprocesorową automatykę pogodową z możliwością
podłączenia opcjonalnego sterowania Ferroli ROMEO W / W RF
lub każdego zewnętrznego sterownika temperatury zgodnego
z protokołem OpenTherm.
Automatyka kotłów ATLAS D
reguluje pracą 1 obiegu c.o.
i 1 obiegu c.w.u. Przy użyciu modułu FZ4B istnieje możliwość rozbudowy systemu. Moduł ten daje
możliwość regulacji do 3 obiegów grzewczych (w tym 2 obiegów z mieszaczem, 1 obiegu bez
mieszacza / c.w.u.), jednak moduły można ze sobą łączyć, co
daje prawie nieograniczone możliwości rozbudowy.
Moduł FZ4B
Schemat systemu c.o./c.w.u.
z wykorzystaniem kotłów ATLAS D UNIT oraz modułu FZ4B.
ZALETY:
• Żeliwne konwencjonalne kotły
olejowe bez palnika (D) lub
z wbudowanym nadmuchowym
palnikiem olejowym SUN G (D UNIT).
• Zintegrowany emaliowany
zasobnik c.w.u. o pojemności
100 lub 130 litrów (D K UNIT).
• Wysokiej jakości wymiennik żeliwny.
• Trójciągowy sposób przepływu
spalin zapewniający niską
emisję zanieczyszczeń.
• Automatyka pogodowa
z możliwością opcjonalnego
zdalnego sterowania.
• Bogate wyposażenie modeli
25/37 UNIT: modulowana
pompa obiegowa c.o., zawór
bezpieczeństwa, naczynie
wzbiorcze, odpowietrznik,
czujnik ciśnienia.
• Bogate wyposażenie modeli
UNIT K: pompy obiegowe
c.o./c.w.u., zawór
bezpieczeństwa, naczynie
wzbiorcze, odpowietrznik.
ATLAS D wyposażone są w automatykę pogodową z możliwością
podłączenia sterownika zgodnego
z protokołem OpenTherm. Przy
użyciu modułu FZ4B istnieje praktycznie nieograniczona możliwość
rozbudowy systemu.
DANE TECHNICZNE
Żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem
ATLAS D CONDENS
32 UNIT
42 UNIT
Klasa efektywności energetycznej [ErP]
Min.
Maks. c.o.
kW
kW
16,3
33,0
30,9
43,5
Min.
Maks. c.o.
Min.
Maks. c.o.
kW
kW
kW
kW
16,0
32,0
17,0
33,8
30,0
42,0
31,7
44,5
Pmaks.
Pmin.
Pmaks.
Pmin.
Pmaks.
%
%
%
%
%
97,0
97,9
102,6
103,9
103,5
96,5
97,2
102,2
102,8
102,5
Ciśnienie pracy c.o.
Maks.
bar
3
3
Wymiary
Szerokość
Wysokość
Głębokość
mm
mm
mm
500
850
830
500
850
930
kg
177
216
Obciążenie cieplne
80°C-60°C
Moc cieplna
50°C-30°C
80°C-60°C
Sprawność
50°C-30°C
30% obciążenia
Masa bez wody
Żeliwny olejowy kocioł kondensacyjny z wbudowanym palnikiem i zasobnikiem c.w.u.
ATLAS D32 CONDENS
K 130 UNIT
Klasa efektywności energetycznej [ErP]
Obciążenie cieplne
80°C-60°C
Moc cieplna
50°C-30°C
80°C-60°C
Sprawność
50°C-30°C
30% obciążenia
Produkcja c.w.u.
Min.
Maks. c.o.
kW
kW
16,3
33,0
Min.
Maks. c.o.
Min.
Maks. c.o.
kW
kW
kW
kW
16,0
33,0
17,0
33,8
Pmaks.
Pmin.
Pmaks.
Pmin.
Pmaks.
%
%
%
%
%
97,0
97,9
102,6
103,9
103,5
Δt 30°C
Δt 30°C
l/h
l/10 min
850
250
Ciśnienie pracy c.o.
Maks.
bar
3
Wymiary
Szerokość
Wysokość
Głębokość
mm
mm
mm
500
1350
950
kg
250
Masa bez wody
Żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem
ATLAS D
Klasa efektywności energetycznej [ErP]
ZGODNY
Z ERP
ERP
25 UNIT
37 UNIT
50 UNIT
Obciążenie cieplne
Min./Maks. c.o.
kW
Moc cieplna
Min./Maks. c.o.
kW
22,4/28,3 22,3/41,9 33,4/56,6
20/25
20/37
30/50
Sprawność
Pmaks. 80°C-60°C
88,4
%
88,2
88,3
Ilość członów żeliwnych
szt.
3
4
5
Pojemność wodna kotła
l
18
23
28
Pojemność naczynia przeponowego
10
12
–
Ciśnienie robocze c.o.
Min./Maks.
l
bar
0,8/6,0
0,8/6,0
0,8/6,0
Wymiary
Szerokość
Wysokość
Głębokość
mm
mm
mm
500
850
630
500
850
730
500
850
830
kg
157
196
232
Masa bez wody
Żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem i zasobnikiem c.w.u.
ATLAS D
25 K 100 UNIT 37 K 130 UNIT
Klasa efektywności energetycznej [ErP]
ZGODNY
Z ERP
ERP
Obciążenie cieplne
Min.
Maks. c.o.
kW
kW
22,4
28,3
22,3
41,9
Moc cieplna
Min.
Maks. c.o.
kW
kW
20
25
20
37
Sprawność
Pmaks. 80°C-60°C %
Sprawność średniosezonowa
ηs
88,2
88,3
%
86
86
Ilość członów żeliwnych
szt.
3
4
Pojemność wodna kotła
l
21
26
Pojemność naczynia
przeponowego kotła
l
8
10
bar
bar
0,8
6,0
0,8
6,0
Pojemność zasobnika c.w.u.
l
90
117
Pojemność naczynia przeponowego
zasobnika c.w.u. (opcja)
l
3
3
Ciśnienie robocze c.o.
Min.
Maks.
Ciśnienie robocze c.w.u.
Min.
Maks.
bar
bar
0,1
9,0
0,1
9,0
Produkcja c.w.u.
Δt 30°C
Δt 30°C
l/10
min
l/h
195
750
250
850
Wymiary
Szerokość
Wysokość
Głębokość
mm
500
1350
750
500
1350
950
kg
225
265
Masa bez wody
DANE TECHNICZNE
Żeliwne kotły konwencjonalne bez wbudowanego palnika
ATLAS D
Klasa efektywności energetycznej [ErP]
ZGODNY
Z ERP
ERP
25
37
50
63
75
Obciążenie cieplne
Min.
Maks. c.o.
kW
kW
22,4
28,3
22,3
41,9
33,4
56,6
44,5
71,3
55,8
86,4
Moc cieplna
Min.
Maks. c.o.
kW
kW
20
25
20
37
30
50
40
63
50
75
Sprawność
Pmaks.
%
80°C-60°C
88,2
88,3
88,4
88,4
88,7
86
Sprawność średniosezonowa ηs
%
86
86
87
86
Ilość członów żeliwnych
szt.
3
4
5
6
7
Pojemność wodna kotła
l
18
23
28
33
38
bar
bar
0,8
6,0
0,8
6,0
0,8
6,0
0,8
6,0
0,8
6,0
mbar
0,11
0,35
0,38
0,50
0,60
mm
mm
mm
500
850
400
500
850
500
500
850
600
500
850
700
500
850
700
kg
127
166
205
244
283
Ciśnienie robocze c.o.
Min.
Maks.
Straty ciśnienia
po stronie spalin
Wymiary
Szerokość
Wysokość
Głębokość
Masa kotła bez wody
Palniki olejowe do współpracy z kotłami ATLAS D
PALNIKI
Moc cieplna
Zużycie paliwa
Paliwo – olej opałowy lekki
Działanie
Zasilanie elektryczne
Stopień ochrony
FERROLI Poland Sp. z o.o.
ul. Narutowicza 53
41-200 Sosnowiec
tel. +48 32 263 05 64
[email protected]
www.ferroli.pl
Min.
Maks.
Min.
Maks.
Hi
Gęstość
Lepkość
przy 20°C
kW
kW
kg/h
kg/h
kWh/kg
kg/dm³
°E
V / Hz
IP
SUN G6R
13,3
58,1
1,12
4,90
11,86
0,82-0,85
1,5
SUN G10
47,4
118,6
4,0
10,0
11,86
0,82-0,85
1,5
Jednostopniowy
220-240 / 50
40
Jednostopniowy
220-240 / 50
40
Zastrzegamy sobie prawo do zmian oraz różnic w kolorach.
500
850
400
