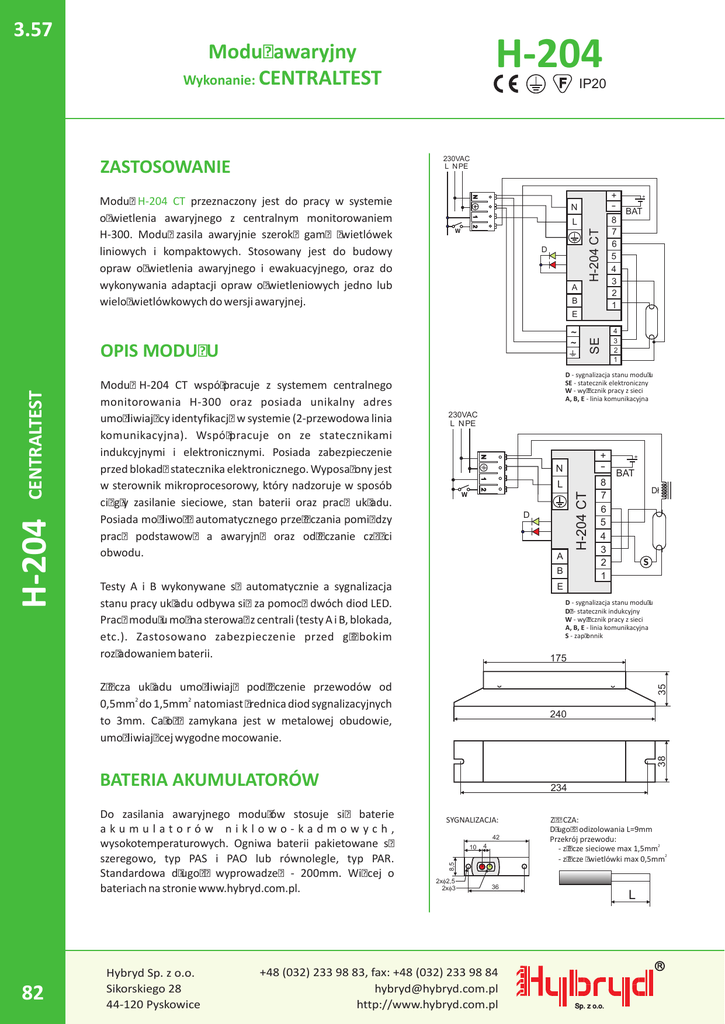

H -204 - Hybryd

3.57
H-204
Moduł awaryjny
Wykonanie: CENTRALTEST
IP20
230VAC
L N PE
+
-
N
N
1
L
2
Moduł H-204 CT przeznaczony jest do pracy w systemie
oświetlenia awaryjnego z centralnym monitorowaniem
H-300. Moduł zasila awaryjnie szeroką gamę świetlówek
liniowych i kompaktowych. Stosowany jest do budowy
opraw oświetlenia awaryjnego i ewakuacyjnego, oraz do
wykonywania adaptacji opraw oświetleniowych jedno lub
wieloświetlówkowych do wersji awaryjnej.
H-204 CT
ZASTOSOWANIE
W
D
A
B
+
BAT
8
7
6
5
4
3
2
1
E
230VAC
L N PE
+
-
N
H-204 CT
L
2
H-204
4
3
2
1
D - sygnalizacja stanu modułu
SE - statecznik elektroniczny
W - wyłącznik pracy z sieci
A, B, E - linia komunikacyjna
1
Moduł H-204 CT współpracuje z systemem centralnego
monitorowania H-300 oraz posiada unikalny adres
umożliwiający identyfikację w systemie (2-przewodowa linia
komunikacyjna). Współpracuje on ze statecznikami
indukcyjnymi i elektronicznymi. Posiada zabezpieczenie
przed blokadą statecznika elektronicznego. Wyposażony jest
w sterownik mikroprocesorowy, który nadzoruje w sposób
ciągły zasilanie sieciowe, stan baterii oraz pracę układu.
Posiada możliwość automatycznego przełączania pomiędzy
pracą podstawową a awaryjną oraz odłączanie części
obwodu.
N
CENTRALTEST
OPIS MODUŁU
SE
~
~
W
D
A
B
Testy A i B wykonywane są automatycznie a sygnalizacja
stanu pracy układu odbywa się za pomocą dwóch diod LED.
Pracą modułu można sterować z centrali (testy A i B, blokada,
etc.). Zastosowano zabezpieczenie przed głębokim
rozładowaniem baterii.
+
BAT
8
7
6
5
4
3
2
1
Dł
S
E
D - sygnalizacja stanu modułu
Dł - statecznik indukcyjny
W - wyłącznik pracy z sieci
A, B, E - linia komunikacyjna
S - zapłonnik
175
35
Złącza układu umożliwiają podłączenie przewodów od
0,5mm2 do 1,5mm2 natomiast średnica diod sygnalizacyjnych
to 3mm. Całość zamykana jest w metalowej obudowie,
umożliwiającej wygodne mocowanie.
38
240
BATERIA AKUMULATORÓW
82
Hybryd Sp. z o.o.
Sikorskiego 28
44-120 Pyskowice
SYGNALIZACJA:
42
10
4
8,5
Do zasilania awaryjnego modułów stosuje się baterie
akumulatorów niklowo-kadmowych,
wysokotemperaturowych. Ogniwa baterii pakietowane są
szeregowo, typ PAS i PAO lub równolegle, typ PAR.
Standardowa długość wyprowadzeń - 200mm. Więcej o
bateriach na stronie www.hybryd.com.pl.
234
2xφ
2,5
2xφ
3
ZŁĄCZA:
Długość odizolowania L=9mm
Przekrój przewodu:
- złącze sieciowe max 1,5mm2
- złącze świetlówki max 0,5mm2
36
+48 (032) 233 98 83, fax: +48 (032) 233 98 84
[email protected]
http://www.hybryd.com.pl
L
R
Sp. z o.o.
3.58
DANE TECHNICZNE
KATEGORIE
DOPASOWANIE
DO ŚWIETLÓWEK
DANE
Napięcie zasilania
230VAC 50Hz
Pobór mocy
Klasa ochronności
Zakłócenia radioelektryczne
Częstotliwość pracy
Stopień ochrony
Typ baterii
Napięcie baterii
Pojemność baterii
Czas ładowania baterii
Czas pracy awaryjnej
Trwałość baterii akumulatorów
Temperatura ta
Temperatura tc
Wymiary (LxDxH)
Waga (bez baterii)
< 4VA
I
Poziom N
25-30kHz
IP20
NiCd HT
3,6V lub 4,8V
1,5Ah, 2,5Ah lub 4,0Ah
24h
1h, 2h lub 3h
4 lata
+50C - +550C
700C
240x38x35 [mm]
400g
Właściwe dopasowanie modułów do
świetlówek zapewnia skuteczny zapłon i
stabilną pracę świetlówki przy zasilaniu
awaryjnym. Gwarantuje ono także dużą
trwałość świetlówki przy pracy awaryjnej.
ŚWIETLÓWKA
Stan oprawy sygnalizowany jest za pomocą dwóch diod LED.
Diody nie świecą podczas pracy awaryjnej oprawy.
5
7
9
11
a
a
a
a
TC-DEL
10
13
18
26
a
a
a
a
TC-TEL
13
18
26
T5
6
8
13
a
a
a
T8
18
30
36
58
a
a
TC-L
a
a
a
-
-
a
a
18
24
36
40
55
-
a
a
a
TC-F
18
24
36
-
a
a
a
14
21
28
35
-
a
T5-FH
-
a
a
T5-FQ
24
39
49
54
80
-
-
CENTRALTEST
Czerwona - informuje o stanie modułu:
- świecenie ciągłe: usterka modułu
- nie świeci: brak usterek
- błyski 2Hz: trwa wykonywanie testu A lub B
- szybkie błyski: stan blokady oprawy
H-204 CT 18/58
TC-SEL
Moduł H-204 CT
Zielona - informuje o stanie baterii:
- świecenie ciągłe: bateria w pełni naładowana
- nie świeci: brak baterii
- błyski 2Hz: trwa ładowanie baterii
H-204 CT 9/36
H-204
SYGNALIZACJA
\ MODUŁ
-
zastosowanie właściwe
a
-
nie stosuje się
podwyższona sprawność
DOSTĘPNE WERSJE MODUŁU
L.p.
Wersja
1.
2.
3.
4.
5.
6.
H-204 CT 9/36 3J
H-204 CT 9/36 2J
H-204 CT 9/36 1J
H-204 CT 18/58 3J
H-204 CT 18/58 2J
H-204 CT 18/58 1J
Tryb
pracy
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
taw[h]
Waga
Bateria
Kod
3
2
1
3
2
1
400g
400g
400g
400g
400g
400g
3,6V/4,0Ah
3,6V/2,5Ah
3,6V/1,5Ah
4,8V/4,0Ah
4,8V/2,5Ah
4,8V/1,5Ah
3398
3404
3411
3428
3435
3442
taw- czas pracy awaryjnej
Hybryd Sp. z o.o.
Sikorskiego 28
44-120 Pyskowice
+48 (032) 233 98 83, fax: +48 (032) 233 98 84
[email protected]
http://www.hybryd.com.pl
R
Sp. z o.o.
83
3.59
T5
L40/55
IP20 T32/57
H-204
Moduł awaryjny
Wykonanie: CENTRALTEST
230VAC
L N PE
N
ZASTOSOWANIE
1
L
2
W
D
A
B
+
-
+
BAT
8
7
6
5
4
3
2
1
E
~
~
4
3
2
1
D - sygnalizacja stanu modułu
SE - statecznik elektroniczny
W - wyłącznik pracy z sieci
A, B, E - linia komunikacyjna
SE
Moduł H-204 CT T5 jest przeznaczony do zasilania
awaryjnego świetlówek T5 typu FH i FQ o mocy od 14W do
80W natomiast moduły H-204 CT L40/55 i H-204 CT T32/57
przeznaczone są do zasilania awaryjnego świetlówek dużej
mocy typu TC-LEL 40W i 55W oraz TC-TEL 32W, 42W oraz
57W. Wszystkie moduły przeznaczone są do pracy w
systemie oświetlenia awaryjnego z centralnym
monitorowaniem H-300. Zwarta budowa modułów
umożliwia zastosowanie ich w wielu nowoczesnych
oprawach oświetleniowych oraz do budowy opraw
oświetlenia awaryjnego i ewakuacyjnego.
H-204 CT T5
H-204 CT L40/55
H-204 CT T32/57
N
W
D
A
B
D - sygnalizacja stanu modułu
SE - statecznik elektroniczny
W - wyłącznik pracy z sieci
A, B, E - linia komunikacyjna
175
35
38
240
234
84
42
SYGNALIZACJA:
10
2xφ
2,5
2xφ
3
Do zasilania awaryjnego modułów stosuje się baterie
akumulatorów niklowo-kadmowych,
wysokotemperaturowych. Ogniwa baterii pakietowane są
szeregowo, typ PAS i PAO lub równolegle, typ PAR.
Standardowa dlugość wyprowadzeń - 200mm. Więcej o
bateriach na stronie www.hybryd.com.pl.
Hybryd Sp. z o.o.
Sikorskiego 28
44-120 Pyskowice
4
3
2
1
4
8,5
BATERIA AKUMULATORÓW
+
BAT
10
9
8
7
6
5
4
3
2
1
E
~
~
Testy A i B wykonywane są automatycznie a sygnalizacja
stanu pracy modułu odbywa się za pomocą dwóch diod LED.
Pracą modułu można sterować z centrali (testy A i B, blokada,
etc.). Zastosowano zabezpieczenie przed głębokim
rozładowaniem baterii.
Złącza modułu umożliwiają podłączenie przewodów od
0,5mm2 do 1,5mm2. Złącze świetlówki przygotowane dla
przewodów o przekroju do 0,5mm2. Całość zamykana jest w
metalowej obudowie, umożliwiającej wygodne mocowanie.
H-204 CT T5 49/80
L
+
-
SE
Wszystkie moduły współpracują z systemem centralnego
monitorowania H-300 oraz posiadają unikalny adres
umożliwiający ich identyfikację w systemie (2-przewodowa
linia komunikacyjna). Moduły H-204 CT T5, L40/55 oraz
T32/57 współpracują ze statecznikiem elektronicznym.
Moduł H-204 CT T5 jest w stanie zasilić awaryjnie wszystkie
typy i moce świetlówek T5. Wszystkie moduły posiadają
zabezpieczenie przed blokadą statecznika elektronicznego
oraz automatyczne przełączanie pomiędzy pracą
podstawową a awaryjną. Obwód statecznika jest odłączany
od świetlówki przy pracy awaryjnej.
2
H-204
N
1
T5
L40/55
T32/57
OPIS MODUŁU
N
CENTRALTEST
L N PE
+48 (032) 233 98 83, fax: +48 (032) 233 98 84
[email protected]
http://www.hybryd.com.pl
36
ZŁĄCZA:
Długość odizolowania L=9mm
Przekrój przewodu:
- złącze sieciowe max 1,5mm2
- złącze świetlówki max 0,5mm2
L
R
Sp. z o.o.
3.60
SYGNALIZACJA
DANE TECHNICZNE
KATEGORIE
DANE
Trwałość baterii akumulatorów
Temperatura ta
Temperatura tc
Wymiary (LxDxH)
Waga (bez baterii)
Moduły H-204 CT T5, L40/55, T32/57
Zielona - informuje o stanie baterii:
- świecenie ciągłe: bateria naładowana
- nie świeci: brak baterii
- błyski 2Hz: trwa ładowanie baterii
Czerwona - informuje o stanie modułu:
- świecenie ciągłe: usterka modułu
- nie świeci: brak usterek
- błyski 2Hz: trwa wykonywanie testu A lub B
- szybkie błyski: stan blokady oprawy
CENTRALTEST
< 4VA
I
Poziom N
25-30kHz
IP20
NiCd HT
4,8V, 6,0V i 8,4V
1,5Ah, 2,5Ah lub 4,0Ah
24h
1h, 2h lub 3h (dla FQ 49W, 54W
oraz 80W tylko 1h i 2h)
4 lata
+50C - +550C
700C
240x38x35 [mm]
400g
DOSTĘPNE WERSJE MODUŁU
L.p.
Wersja
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
H-204 CT T5 14/24/39 3J
H-204 CT T5 14/24/39 2J
H-204 CT T5 14/24/39 1J
H-204 CT T5 21 3J
H-204 CT T5 21 2J
H-204 CT T5 21 1J
H-204 CT T5 28 3J
H-204 CT T5 28 2J
H-204 CT T5 28 1J
H-204 CT T5 35 3J
H-204 CT T5 35 2J
H-204 CT T5 35 1J
H-204 CT T5 49/80 2J
H-204 CT T5 49/80 1J
H-204 CT L40/55 3J
H-204 CT L40/55 2J
H-204 CT L40/55 1J
H-204 CT T32/57 3J
H-204 CT T32/57 2J
H-204 CT T32/57 1J
Tryb
pracy
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
Jasna
taw[h]
Waga
Bateria
Kod
3
2
1
3
2
1
3
2
1
3
2
1
2
1
3
2
1
3
2
1
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
400g
4,8V/4,0Ah
4,8V/2,5Ah
4,8V/1,5Ah
8,4V/4,0Ah
8,4V/2,5Ah
8,4V/1,5Ah
8,4V/4,0Ah
8,4V/2,5Ah
8,4V/1,5Ah
8,4V/4,0Ah
8,4V/2,5Ah
8,4V/1,5Ah
8,4V/4,0Ah
8,4V/2,5Ah
6,0V/4,0Ah
6,0V/2,5Ah
6,0V/1,5Ah
8,4V/4,0Ah
8,4V/2,5Ah
8,4V/1,5Ah
3879
3886
3893
3909
3916
3923
3930
3947
3954
3961
3978
3985
8645
8652
3459
3466
3473
3480
3497
3503
T5
L40/55
T32/57
230VAC 50Hz
Pobór mocy
Klasa ochronności
Zakłócenia radioelektryczne
Częstotliwość pracy
Stopień ochrony
Typ baterii
Napięcie baterii
Pojemność baterii
Czas ładowania baterii
Czas pracy awaryjnej
H-204
Napięcie zasilania
Stan oprawy sygnalizowany jest za pomocą
dwóch diod LED. Diody nie świecą podczas pracy
awaryjnej oprawy.
taw- czas pracy awaryjnej
Hybryd Sp. z o.o.
Sikorskiego 28
44-120 Pyskowice
+48 (032) 233 98 83, fax: +48 (032) 233 98 84
[email protected]
http://www.hybryd.com.pl
R
Sp. z o.o.
85
