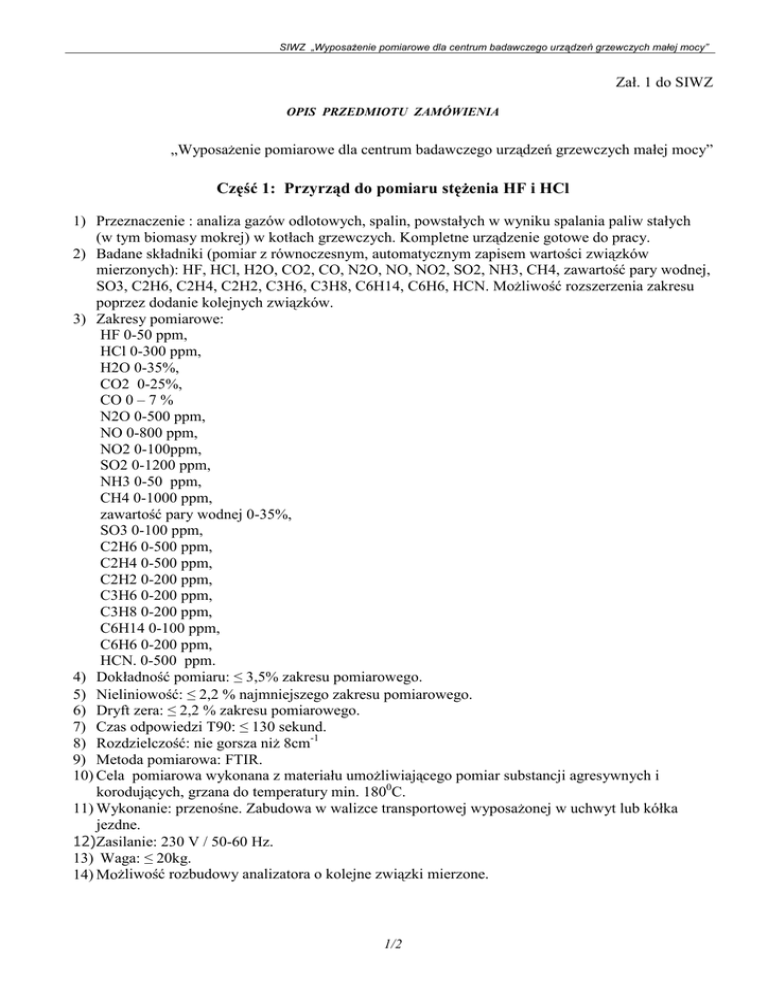

SIWZ „Wyposażenie pomiarowe dla centrum badawczego urządzeń grzewczych małej mocy”
Zał. 1 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
„Wyposażenie pomiarowe dla centrum badawczego urządzeń grzewczych małej mocy”
Część 1: Przyrząd do pomiaru stężenia HF i HCl
1) Przeznaczenie : analiza gazów odlotowych, spalin, powstałych w wyniku spalania paliw stałych
(w tym biomasy mokrej) w kotłach grzewczych. Kompletne urządzenie gotowe do pracy.
2) Badane składniki (pomiar z równoczesnym, automatycznym zapisem wartości związków
mierzonych): HF, HCl, H2O, CO2, CO, N2O, NO, NO2, SO2, NH3, CH4, zawartość pary wodnej,
SO3, C2H6, C2H4, C2H2, C3H6, C3H8, C6H14, C6H6, HCN. Możliwość rozszerzenia zakresu
poprzez dodanie kolejnych związków.
3) Zakresy pomiarowe:
HF 0-50 ppm,
HCl 0-300 ppm,
H2O 0-35%,
CO2 0-25%,
CO 0 – 7 %
N2O 0-500 ppm,
NO 0-800 ppm,
NO2 0-100ppm,
SO2 0-1200 ppm,
NH3 0-50 ppm,
CH4 0-1000 ppm,
zawartość pary wodnej 0-35%,
SO3 0-100 ppm,
C2H6 0-500 ppm,
C2H4 0-500 ppm,
C2H2 0-200 ppm,
C3H6 0-200 ppm,
C3H8 0-200 ppm,
C6H14 0-100 ppm,
C6H6 0-200 ppm,
HCN. 0-500 ppm.
4) Dokładność pomiaru: ≤ 3,5% zakresu pomiarowego.
5) Nieliniowość: ≤ 2,2 % najmniejszego zakresu pomiarowego.
6) Dryft zera: ≤ 2,2 % zakresu pomiarowego.
7) Czas odpowiedzi T90: ≤ 130 sekund.
8) Rozdzielczość: nie gorsza niż 8cm-1
9) Metoda pomiarowa: FTIR.
10) Cela pomiarowa wykonana z materiału umożliwiającego pomiar substancji agresywnych i
korodujących, grzana do temperatury min. 1800C.
11) Wykonanie: przenośne. Zabudowa w walizce transportowej wyposażonej w uchwyt lub kółka
jezdne.
12)Zasilanie: 230 V / 50-60 Hz.
13) Waga: ≤ 20kg.
14) Możliwość rozbudowy analizatora o kolejne związki mierzone.
1/2
SIWZ „Wyposażenie pomiarowe dla centrum badawczego urządzeń grzewczych małej mocy”
15) Przygotowanie próbki: przenośny kondycjoner gazu, głowica sondy grzana z wężem grzanym o
długości 3 metry, dwie rurki aspiracyjne o długości 300 i 1000 mm. Sonda o długości 1000 mm,
grzana, z możliwością dokręcenia kolejnych segmentów (niegrzanych). Dodatkowo 3 segmenty
niegrzane o długości 500 mm każdy.
16) Segmenty powinny umożliwiać gazowo szczelne połączenie z sobą. Temperatura pracy sondy
max. 600 oC, średnica zewnętrzna 10mm. Rurka probiercza z przefiltrem. Możliwość zastosowania
waty szklanej jako materiału filtracyjnego przy pomiarach w których w spalinach występują
cząstki smoły. Pompa membranowa. Zawór do wprowadzania gazów kalibracyjnych. Kontrola
temperatury grzania układu przygotowania próbki. Co najmniej jednostopniowy filtr dokładny
zabudowany w sondzie grzanej. Zasilanie: 230 V / 50-60 Hz. Przenośny wąż grzany. Temperatura
grzania węża do 200 OC. Rurka wewnętrzna, wymienna, wykonana z teflonu o średnicy 4/6 mm.
Dodatkowo: 20 sztuk wkładów ceramicznych do sondy grzanej, po 20 sztuk filtrów występujących
w kondycjonerze.
17) Rejestracja wyników badań: komputer przenośny z pełnym pakietem oprogramowania do
rejestracji, archiwizacji i obróbki wyników pomiarów. Dodatkowe oprogramowanie: edytor tekstu,
arkusz kalkulacyjny. Wszystkie niezbędne przewody do podłączenia komputera z analizatorem.
Prowadzenie pomiarów w sposób ciągły – do min. 12 godzin. Odczyt wartości aktualnych na
bieżąco. Możliwość zapisu sumy związków organicznych węgla jako OGC. Oprócz stężeń
mierzonych gazów oprogramowanie powinno umożliwiać zapamiętywanie widma próbki.
Oprogramowanie powinno posiadać funkcje automatycznej diagnostyki analizatora.
Oprogramowanie ma umożliwić zintegrowanie i co najmniej 8 pomiarów wykonywanych
urządzeniami zewnętrznym. poprzez sygnał analogowy 4 – 20 mA np. TOC , O2 , ciśnienie
temperatura , przepływ itp w celu prezentacji i archiwizacji . Oprogramowanie musi być
dostarczone w polskiej wersji językowej.
18) Reduktor/reduktory ze stali nierdzewnej do butli z gazami kalibracyjnymi.
19) Drogi pomiarowe odporne na korozje.
20) Przenośny analizator tlenu
− Cela przepływowa: cyrkonowa,
− Temperatura wygrzewania: do 180 OC
− Zakres pomiarowy: 0 – 25 % obj.
− Dokładność: ≤2 %
− Cela tlenowa ma być wbudowana w przenośny układ przygotowania próbki
− Dostarczany analizator ma być zintegrowany z analizatorem FTIR
− Dostarczony system powinien umożliwiać łatwy demontaż urządzeń i ich przewiezienie do
kolejnego obiektu samochodem osobowym.
21) Gwarancja: min. 2 lata na analizatory z układem kondycjonowania próbki. Zapewnienie o serwisie
pogwarancyjnym.
22) Przeglądy okresowe przyrządu: co 12 miesięcy w trakcie trwania gwarancji z uwzględnieniem
wymiany materiałów eksploatacyjnych i sprawdzeniem poprawności wskazań przyrządu oraz
innych czynności serwisowych przewidzianych w instrukcji serwisowej, użytkowania.
23) W dostawie: 3 pełne komplety materiałów eksploatacyjnych: o-ringi, uszczelki, które ulegają
naturalnemu zużyciu w trakcie pracy aparatury pomiarowej - dotyczy analizatora jak i toru
przygotowania próbki. Po 10 sztuk filtrów dla analizatora, rurki probierczej.
24) Montaż, uruchomienie przyrządu wraz ze sprawdzeniem działania urządzeń oraz przeszkolenie 3
pracowników w zakresie obsługi i eksploatacji ( aparatura oraz system rejestracji, archiwizacji i
obróbki wyników).
2/2
