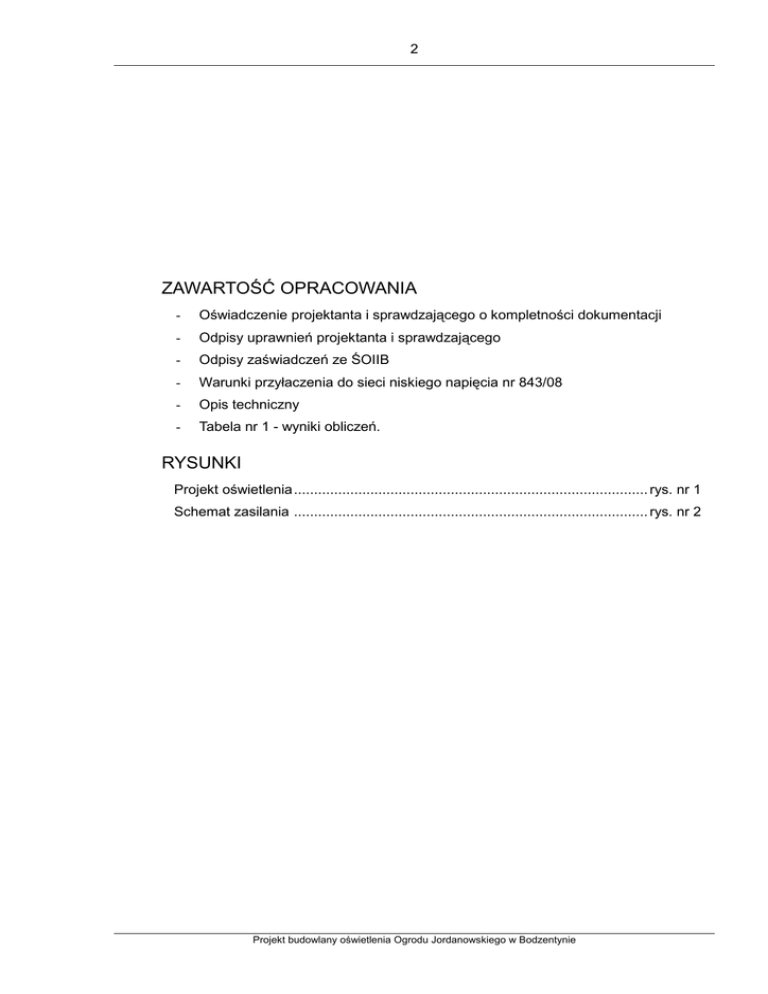

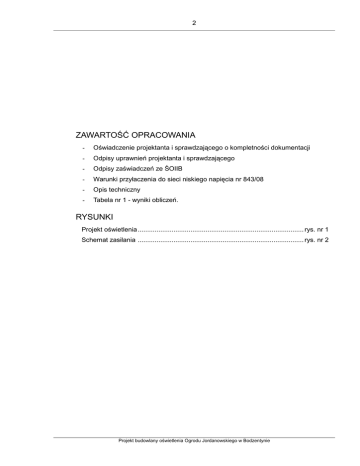

zawartość opracowania rysunki

2
ZAWARTOÚÃ OPRACOWANIA
-
Oœwiadczenie projektanta i sprawdzaj¹cego o kompletnoœci dokumentacji
-
Odpisy uprawnieñ projektanta i sprawdzaj¹cego
-
Odpisy zaœwiadczeñ ze ÚOIIB
-
Warunki przyùaczenia do sieci niskiego napiêcia nr 843/08
-
Opis techniczny
-
Tabela nr 1 - wyniki obliczeñ.
RYSUNKI
Projekt oœwietlenia........................................................................................ rys. nr 1
Schemat zasilania ........................................................................................ rys. nr 2
Projekt budowlany oœwietlenia Ogrodu Jordanowskiego w Bodzentynie
3
OPIS TECHNICZNY
1. Podstawa opracowania.
Podkùady geodezyjne w skali 1:250
Warunki przyù¹czenia do sieci niskiego napiêcia nr 843/08
Uzgodnienia miêdzybran¿owe
Obowi¹zuj¹ce przepisy i normy
Wizja lokalna
2. Dane znamionowe instalacji elektrycznych
Napiêcie znamionowe instalacji
– 230 V
Moc projektowanego obwodu:
– 420 W
Moc istniej¹cego obwodu oœwietlenia ulic
– 1350 W
Ukùad sieci
– TN-C-S
Ochrona od pora¿eñ pr¹dem elektrycznym
samoczynne wyù¹czenie
zasilania
3. Zakres opracowania
Projekt przewiduje wykonanie oœwietlenia projektowanego Ogrodu Jordanowskiego w
Bodzentynie.
4. Zasilanie w energiê elektryczn¹
Projektowany obwód oœwietlenia zasilany bêdzie ze sùupa nr 4/6 linii napowietrznej
AL4x50+25 kier Sùoneczna ze stacji transformatorowej „Bodzentyn Licealna”
Moc istniej¹cego obwodu oœwietlenia – 1350W, po rozbudowie (przyù¹czeniu projektowanego
oœwietlenia) – 1770W. Pr¹d pobierany przez obwód – 9,1A
Obci¹¿alnoœã kabla YKY3x6 – 47Ax1,1 =51,7A
Dla takiej obci¹¿alnoœci nie jest wymagane zabezpieczenie kabla jeœli zabezpieczenie caùego
obwodu <40A
Proponowane zabezpieczenie caùego obwodu – 25A
Wyniki obliczeñ w Tabeli 1
5. Budowa oœwietlenia
Projektowane oœwietlenie proponujê wykonaã przy pomocy opraw OCP-70.KP-PC/II II
kl. ochr. IP54, (z kloszem z poliwêglanu i rastrem kieruj¹cym œwiatùo w dóù) na sùupach stalowych wys. 3m na fundamentach F-100. Zasilanie kablem YKY 3x6 z linii napowietrznej
AL4x50+25 ze sùupa nr 4/6. Kabel ukùadaã w ziemi na gùêbokoœci min. 0,6m na warstwie piaProjekt budowlany oœwietlenia Ogrodu Jordanowskiego w Bodzentynie
4
sku 0,1m i zasypaniem piaskiem 0,1m. Trasê oznaczyã przy pomocy taœmy oznaczeniowej
niebieskiej uùo¿onej w wykopie nad 0,25m nad kablem. Pod alejkami i na sùupie 4/6 kabel
chroniã w rurze A-50.
Sùupy wyposa¿yã w tabliczki z zaciskami odgaùêênymi dla kabla i wyù¹cznikiem samoczynnym C-2A. Przewód od wyù¹cznika do oprawy – YDY 2x1,5mm2.
6. Ochrona od pora¿eñ pr¹dem elektrycznym.
Ochronê przed dotykiem poœrednim stanowi samoczynne wyù¹czenie zgodnie z PNIEC 60364-4-41. W celu zapewnienia skutecznej ochrony przed pora¿eniem pr¹dem elektrycznym nale¿y poù¹czyã zaciski ochronne sùupów z ¿yù¹ ochronn¹ PE kabla. Skontrolowaã
stan uziemienia przewodu PEN na sùupie nr 4/6. W przypadku stwierdzenia wad, wady usun¹ã.
Ostatni sùup stalowy (nr 6) uziemiã.
7. Uwagi koñcowe.
Wszelkie prace winna wykonaã osoba, przedsiêbiorstwo posiadaj¹ce odpowiednie
uprawnienia do prowadzenia robót elektrycznych, zapewniaj¹c wymagan¹ jakoœã robót.
Wszelkie roboty nale¿y wykonaã zgodnie z Warunkami wykonania i odbioru robót budowlano
monta¿owych” tom V, roboty elektryczne oraz z obowi¹zuj¹cymi przepisami i Polskimi Normami.
8. Obliczenia
Wyniki obliczeñ zestawiono w tabeli nr 1
9. Zestawienie zasadniczych materiaùów
1. sùup stalowy okr¹gùy parkowy h=3m
szt. 6
2. oprawa OCP-70.KP-PC/II
szt. 6
3. Fundament F-100
szt. 6
4. Lampa sodowa 70W
szt. 6
5. Kabel YKY¿o3x6
m. 142
6. Przewód YDY 2x1,5
m. 18
7. Uziom pionowy galmar 4m
szt. 1
Opracowaù
in¿. Krzysztof Janyst
