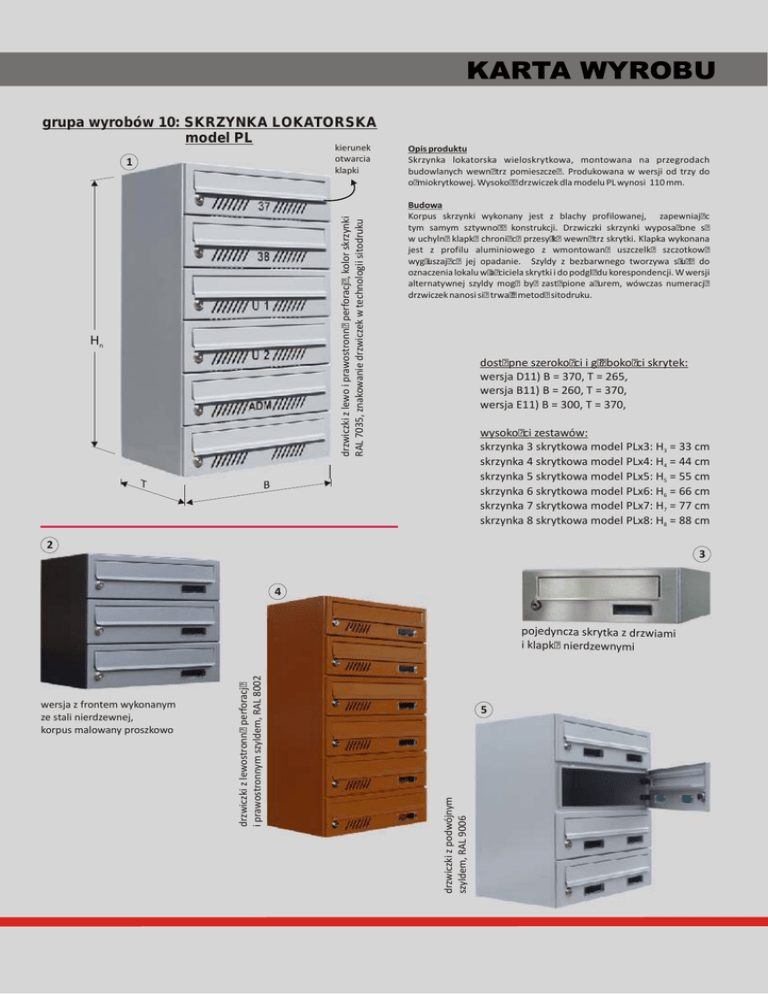

Karta produktu PL

KARTA WYROBU
grupa wyrobów 10: SKRZYNKA LOKATORSKA
model PL
kierunek
otwarcia
klapki
drzwiczki z lewo i prawostronną perforacją, kolor skrzynki
RAL 7035, znakowanie drzwiczek w technologii sitodruku
1
Hn
T
Opis produktu
Skrzynka lokatorska wieloskrytkowa, montowana na przegrodach
budowlanych wewnątrz pomieszczeń. Produkowana w wersji od trzy do
ośmiokrytkowej. Wysokość drzwiczek dla modelu PL wynosi 110 mm.
Budowa
Korpus skrzynki wykonany jest z blachy profilowanej, zapewniając
tym samym sztywność konstrukcji. Drzwiczki skrzynki wyposażone są
w uchylną klapkę chroniącą przesyłkę wewnątrz skrytki. Klapka wykonana
jest z profilu aluminiowego z wmontowaną uszczelką szczotkową
wygłuszającą jej opadanie. Szyldy z bezbarwnego tworzywa służą do
oznaczenia lokalu właściciela skrytki i do podglądu korespondencji. W wersji
alternatywnej szyldy mogą być zastąpione ażurem, wówczas numerację
drzwiczek nanosi się trwałą metodą sitodruku.
dostępne szerokości i głębokości skrytek:
wersja D11) B = 370, T = 265,
wersja B11) B = 260, T = 370,
wersja E11) B = 300, T = 370,
wysokości zestawów:
skrzynka 3 skrytkowa model PLx3: H3 = 33 cm
skrzynka 4 skrytkowa model PLx4: H4 = 44 cm
skrzynka 5 skrytkowa model PLx5: H5 = 55 cm
skrzynka 6 skrytkowa model PLx6: H6 = 66 cm
skrzynka 7 skrytkowa model PLx7: H7 = 77 cm
skrzynka 8 skrytkowa model PLx8: H8 = 88 cm
B
2
3
4
5
drzwiczki z podwójnym
szyldem, RAL 9006
wersja z frontem wykonanym
ze stali nierdzewnej,
korpus malowany proszkowo
drzwiczki z lewostronną perforacją
i prawostronnym szyldem, RAL 8002
pojedyncza skrytka z drzwiami
i klapką nierdzewnymi
KARTA WYROBU
grupa wyrobów 10: SKRZYNKA LOKATORSKA
model PL
model
PL w ob
u
dowie s
talowe
j
kolor zestawu, RAL 9006
6
kolor zestawu RAL 8002, znakowanie drzwiczek w technologii sitodruku
7
8
9
i 6krzynk
s
e
i
w
d
kiem
z dasz
s
we mo
krytko
L
delu P
drzwiczki z wyciętym laserowo
znakiem graficznym
drzwiczki znakowane laserowo;
wypełnienie czarne oraz kontur znaku
KARTA WYROBU
grupa wyrobów 10: SKRZYNKA LOKATORSKA
model PL
dostępne gabaryty skrytek:
wersja PL-D11) B = 370, H = 110, T = 265,
wersja PL-B11) B = 260, H = 110, T = 370,
wersja PL-E11) B = 300, H = 110, T = 370.
za
ync
jed ka
o
p yn
wa
z
skr rytko 1x8
k
8-s el PL
d
mo
8
-1x
l PL
de
mo
8
-1x
L
el P
od
Model PL-D11
Przykładowy zestaw 24 paneli (rysunek powyżej)
nxH
m
H
Sposób ustalania gabarytu
zestawu 24-skrytkowego
dla:
ilości kolumn skrytek n = 3,
ilości rzędów skrytek n = 8,
wersji wymiarowej D11,
gabaryt zestawu wynosi:
- szerokość: 3 * 370 = 1110 mm
- wysokość: 8 * 110 = 880 mm
- głębokość:
265 mm
B
H
T
nx
T
B
B
a
ytk ncza
r
k
s edy
j
po
H
y
fi
pro
l ko
w
ko
ryt
T
B
profil korytkowy zabezpiecza skrytkę
przed wnikaniem do jej wnętrza opadów
atmodsferycznych
