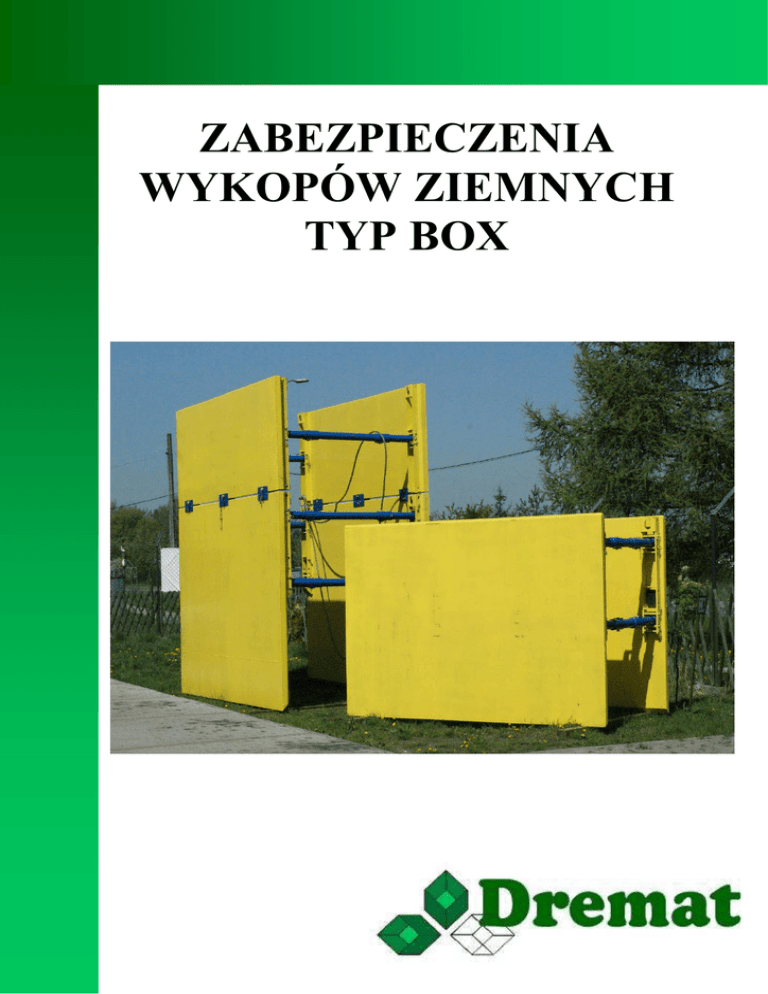

Zabezpieczenia wykopów ziemnych typ BOX

ZABEZPIECZENIA
WYKOPÓW ZIEMNYCH
TYP BOX
ZABEZPIECZENIA WYKOPÓW ZIEMNYCH TYPU BOX
Zabezpieczenie uniwersalne typu BOX - LEKKIE i ŚREDNIE mają zastosowanie przy
wykonywaniu wykopów o głębokości do 5,10 metra.
nadstawka
łącznik
rozpora kompletna
płyta podstawowa
Zabezpieczenie typu BOX występuje w zestawach podstawowych: LEKKIM i ŚREDNIM.
Zestaw podstawowy składa się z:
- dwóch płyt podstawowych
- czterech rozpór kompletnych
Możliwa jest rozbudowa zestawu podstawowego używając nadbudówki.
Nadstawka składa się z:
- dwóch płyt podstawowych
- dwóch rozpór kompletnych
- sześciu łączników
Rozpora kompletna składa się z elementów łączonych. Wymiana elementów pozwala na
konfigurację rozpory kompletnej w zakresie 940÷2600mm.
Tabela nacisków maksymalnych na osłonę w zależności od głębokości zagłębienia.
głębokość
wykopu [m]
parcie gruntu
[KN/m2]
2
11,19
3
17,47
4
23,02
5
28,58
6
34,13
Techniczne zmiany zastrzeżone. Stan z 2009-06-22
Zestaw podstawowy można łączyć z nadstawkami przy pomocy łączników.
2
ZPHU DREMAT
Aleja Młodych 55
55-230 Jelcz-Laskowice
tel. (071) 381 12 28 w.21
fax. (071) 381 12 28 w.28
ZABEZPIECZENIA WYKOPÓW ZIEMNYCH TYPU BOX
Płyta podstawowa
Typ płyty
Wysokość
płyty [mm]
lekki
2000
Długość płyty
[mm]
Nacisk
[kNm2]
2500
790
25
3000
960
3000
średni
Masa własna
[kg]
2500
1390
30
3500
1570
Płyta uzupełniająca
Typ
nadbudówki
Wysokość
płyty [mm]
Długość płyty
[mm]
Nacisk
[kNm2]
600
Masa własna
[kg]
290
800
360
2500
25
1000
440
1300
520
600
315
lekki
800
410
3000
25
1000
500
1300
640
600
440
800
550
3000
30
1000
630
1300
730
600
480
800
590
3500
30
1000
680
1300
810
Rozpórka kompletna
Typ rozpórki
Długość [mm]
Masa własna
[kg]
standart
940
25
1260
30
2600
50
rozszerzony
UWAGA
Na życzenie klienta wykonujemy dowolny rozstaw rozpory kompletnej w zakresie 940÷2600mm.
ZPHU DREMAT
Aleja Młodych 55
55-230 Jelcz-Laskowice
Techniczne zmiany zastrzeżone. Stan z 2009-06-22
średni
3
tel. (071) 381 12 28 w.22
fax. (071) 381 12 28 w.28
