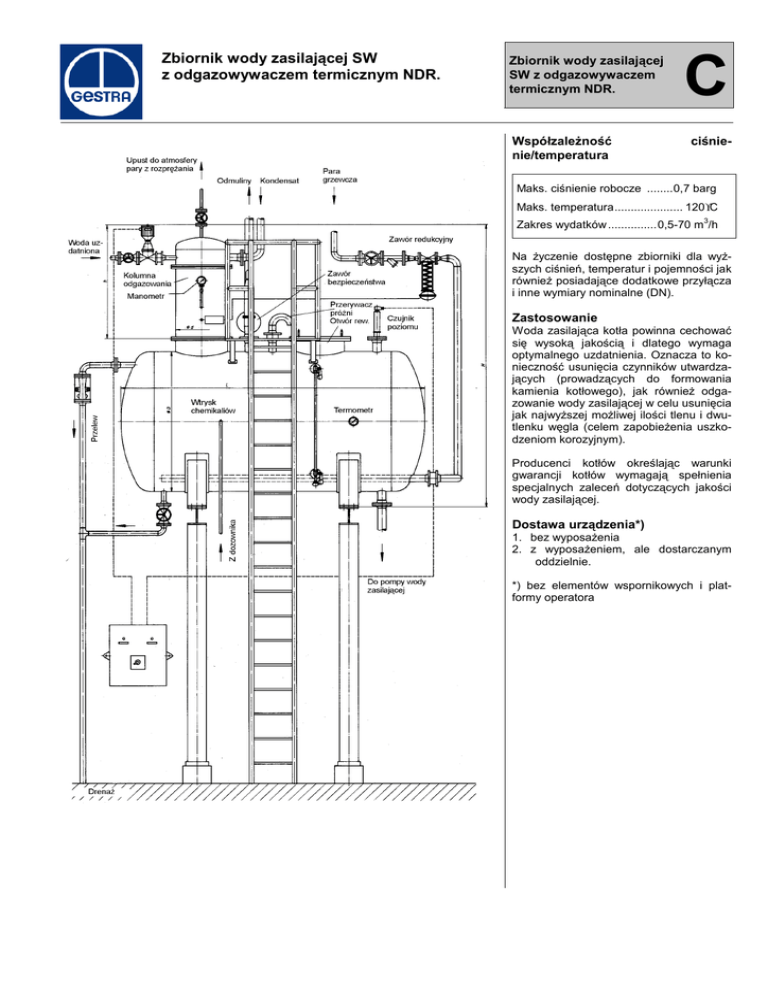

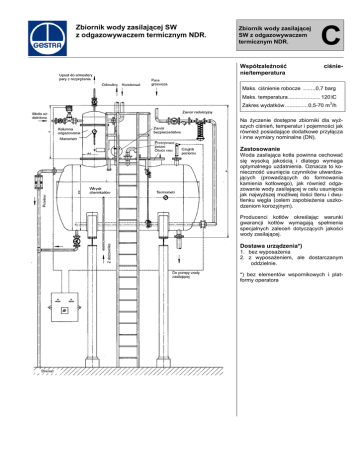

karta katalogowa

Zbiornik wody zasilającej SW
z odgazowywaczem termicznym NDR.
Zbiornik wody zasilającej
SW z odgazowywaczem
termicznym NDR.
Współzależność
nie/temperatura
C
ciśnie-
Maks. ciśnienie robocze ........0,7 barg
Maks. temperatura..................... 120°C
3
Zakres wydatków ...............0,5-70 m /h
Na życzenie dostępne zbiorniki dla wyższych ciśnień, temperatur i pojemności jak
również posiadające dodatkowe przyłącza
i inne wymiary nominalne (DN).
Zastosowanie
Woda zasilająca kotła powinna cechować
się wysoką jakością i dlatego wymaga
optymalnego uzdatnienia. Oznacza to konieczność usunięcia czynników utwardzających (prowadzących do formowania
kamienia kotłowego), jak również odgazowanie wody zasilającej w celu usunięcia
jak najwyższej możliwej ilości tlenu i dwutlenku węgla (celem zapobieżenia uszkodzeniom korozyjnym).
Producenci kotłów określając warunki
gwarancji kotłów wymagają spełnienia
specjalnych zaleceń dotyczących jakości
wody zasilającej.
Dostawa urządzenia*)
1. bez wyposażenia
2. z wyposażeniem, ale dostarczanym
oddzielnie.
*) bez elementów wspornikowych i platformy operatora
Konstrukcja kolumny odgazowywacza termicznego NDR.
Kolumna odgazowywacza termicznego NDR.
Rozwiązanie A
Materiał: stal St 37-2 wg DIN (odpowiednik wg ASTM: A 283 Grade C), wewnątrz
powlekana tworzywem sztucznym.
Blachy kaskad mogą być demontowane.
Rozwiązanie B
Materiał: austenityczna stal nierdzewna –
oznaczenie wg DIN: X6CrNiMoTi 17 12 2
(1.4571) (odpowiednik wg ASTM: A 182 F
316). Spoiny pasywowane i trawione.
Kołnierz przyłączeniowy zbiornika wody
zasilającej wykonany ze stali St 37-2 platerowanej stalą nierdzewną. Blachy nie
mogą być demontowane.
Rozwiązanie z demontowanymi blachami
za dodatkową opłatą.
Typ
3
250
350
450
550
0.5-1.6
1.7-3.0
3.1-5.0
5.1-8.0
650
800
Wydatek
m /h
D
mm
250
350
450
550
650
800
H
mm
1050
1260
1280
1300
1820
1850
Przyłącze zbiornika zasimm
lającego
250
350
450
550
650
800
mm
15
20
25
32
32
40
A
85
115
155
210
275
450
B
55
75
110
160
220
360
900
1000
1200
1400
1600
1800
Przyłącze N1
Masa [kg]
Typ
3
8.1-11.0 11.1-15.0
Wydatek
m /h
D
mm
900
1000
1200
1400
1600
1800
H
mm
1870
1880
1920
2450
2500
2590
Przyłącze zbiornika zasimm
lającego
900
1000
800
1000
1000
1000
50
50
65
65
80
80
A
570
615
870
1220
1720
2300
B
430
475
660
970
1340
1600
Przyłącze N1
Masa [kg]
mm
15.1-19.0 19.2-24.0 24.1-33.0 33.1-40.0 40.1-50.0
Opis przyłączy
N1
N2
N3
N4
N5
Wylot uwolnionych gazów
Wlot kondensatu
Wlot wody zmiękczonej
Manometr ½” BSP
Czujnik ½” BSP
50.1-80
Konstrukcja zbiornika wody zasilającej SW.
Zbiornik wody zasilającej SW
Rozwiązanie A
Materiał: stal St 37-2 wg DIN (odpowiednik wg ASTM: A 283 Grade C) Na życzenie, za dodatkową opłatą, wewnątrz powlekany tworzywem sztucznym.
Inżektor pary ze austenitycznej stali nierdzewnej 1.4571, przyspawany do zbiornika. Rozwiązanie, w którym inżektor jest
demontowalny za dodatkową opłatą.
W zbiorniku znajduje się otwór rewizyjny
DN 500 mm, PN 6 oraz kołnierz przyłączeniowy kolumny odgazowania ze stali
St 37-2.
Pojemność m3
1
D
mm
800 1000 1200 1200 1600 1600 1600 2000 2000 2500 2500 2900 2900
L
mm 2000 2500 2500 3000 3000 4000 5000 5000 7000 6000 8000 8000 10000
L1
mm 2360 2940 3050 3550 3680 4680 5680 5850 7850 7050 9020 9180 11502
L2
mm 1500 1900 1900 2200 2200 3200 4100 4100 6100 5100 7000 7000 9000
H
mm 1150 1350 1600 1600 1950 1950 1950 2350 2350 2850 2850 3250 3250
2
3
4
6
8
10
16
22
30
40
50
70
Przyłącza:
Otwór rew.
N1
DN 500 mm, PN 6
Manometr
N2
Jeśli wymagany – ½” BSP
Zawór bez- N3
pieczeństwa
Wymiar zgodny z wymagana wydajnością
Przerywacz
N4
próżni
Kolumna
odgazow.
N5
Przelew
N6
Wymiar zgodny z wymagana wydajnością
250 350 350 450 550
550 650
800 1000 800 1000 1000 1000
Wymiar zgodny z wymaganą wydajnością
Poziom wo- N7
dy
20
20
20
20
20
20
20
20
20
20
20
20
20
Naczynie
N8
pomiarowe
20
20
20
20
20
20
20
20
20
20
20
20
20
Pompa
N9
25
32
40
50
65
80
80
100 125 125 150 200
250
Spust
N10
25
25
32
32
32
40
40
Para grzewN11
cza
Gotowość
N12
Masa
kg
40
40
50
50
50
80
80 100 100 100
150
Wymiar zgodny z wymaganą wydajnością
40
40
50
50
50
80
80
80
395 570 780 870 1140 1340 1630 2560 3210 3860 4160 6260 8850
Wszystkie przyłącza, jeśli nie zaznaczono inaczej zakończone kołnierzami PN 16
wg DIN 2633.
1) Trzeci wspornik wymagany dla zbiorników o długości części cylindrycznej od 5 m
w górę.
Rozwiązanie B
Materiał: austenityczna stal nierdzewna –
oznaczenie wg DIN: X6CrNiMoTi 17 12 2
(1.4571) (odpowiednik wg ASTM: A 182
F 316). Spoiny pasywowane i trawione.
Wsporniki zbiornika wykonane ze stali
St37-2.
Inżektor pary przyspawany do zbiornika.
Rozwiązanie, w którym iniektor jest demontowalny za dodatkową opłatą.
W zbiorniku znajduje się otwór rewizyjny
DN 500 mm, PN 6 oraz kołnierz przyłączeniowy kolumny odgazowania ze stali
St 37-2 platerowanej stalą nierdzewną.
POZNAŃ
C
Zbiornik wody zasilającej
SW z odgazowywaczem
termicznym NDR.
Zbiornik wody zasilającej z odgazowywaczem termicznym
Składa się z:
Poz.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Kolumna odgazowywacza NDR
Zbiornik wody zasilającej SW
Manometr
Bimetalowy termometr tarczowy
Wskaźnik poziomu wody
Zawór odcinający AV
Zawór odcinający AV
Zawór zwrotny RK
Zawór zwrotny RK
Zawór zwrotny RK
Odwadniacz pływakowy UNA
Zawór redukcyjny ciśnienia 5801
Filtr siatkowy SF
Zawór odcinający AV
Pełnoskokowy sprężynowy zawór
bezpieczeństwa
Zawór odcinający AV
Zawór zwrotny RK
Elektrodowy czujnik poziomu
NRG/ER
Naczynie pomiarowe
Zawór odcinający AV
Wyłącznik krańcowy maks.-min.
NRS
Zawór elektromagnetyczny
Filtr siatkowy SF
Zawór odcinający AV
Regulator temperatury
Filtr siatkowy SF
Zawór odcinający AV
Zawór zwrotny RK
www.armaterm.pl
tel. +48 (61) 8488 431
fax +48 (61) 8488 431
e-mail: [email protected]
Krótki opis zbiornika wody zasilającej z odgazowywaczem termicznym.
Nowoczesne wytwornice pary wymagają zastosowania zasilającej wody kotłowej o
optymalnej jakości. Woda zasilająca powinna być wolna od składników powodujących jej twardość celem zapobieżenia tworzeniu się kamienia kotłowego na powierzchniach ogrzewalnych kotła. Gazy, takie jak tlen i dwutlenek węgla powinny
zostać całkowicie usunięte z wody zasilającej celem uniknięcia korozji.
W celu odgazowania woda zmiękczona i kondensat wprowadzane są do zbiornika
wody zasilającej poprzez kolumnę odgazowywacza termicznego zamontowaną kołnierzowo do zbiornika. Woda zasilająca podgrzewana jest do temperatury 105ºC
poprzez podawanie do zbiornika pary o wysokim lub niskim ciśnieniu.
Rozprowadzanie zmiękczonej wody na kaskadach kolumny odpowietrzającej i
wprowadzenie pary redukuje rozpuszczalność gazów w wodzie, tak, że tlen i dwutlenek węgla uwalniają się z wody i odprowadzane są do atmosfery przewodem
uwalnianych gazów.
Dzięki rozwiązaniom zastosowanym w kolumnie odgazowywacza termicznego,
można osiągnąć redukcję zawartości tlenu w wodzie zasilającej do poziomu mniejszego niż 0,02 mg/l (0,02 ppm).
Para grzewcza może być dodawana poprzez zawór redukcyjny ciśnienia lub regulator temperatury. W przypadku wody zasilającej o temperaturze powyżej 100ºC należy rozważyć możliwość zastosowania odpowiedniej głowicy ssącej w pompie wody
zasilającej (ze względu na możliwość powstawania pęcherzyków w obudowie pompy).
Schemat zbiornika wody zasilającej z odgazowywaczem termicznym.
Pełna specyfikacja zbiornika wody zasilającej z odgazowywaczem termicznym
znajduje się w folderze „Specyfikacje wyposażenia specjalnego i zbiorników do odzyskiwania ciepła i dla elektroniki przemysłowej GESTRA”.
Dostawa zgodnie
sprzedaży
z
ogólnymi
Zmiany techniczne zastrzeżone
© 2000 GESTRA Polonia sp. z o.o.- Gdańsk
warunkami
