JA-60D Klawiatura bezprzewodowa

GND
złącze uziemienia wewnętrznego zasilania
BUS, BUS złącza szyny klawiatury. Dwie klawiatury można podłączyć
równolegle. Zaleca się skrętkę (np. SYKFY), max. długość –
100 m. Polaryzacja jest dowolna. Szyna jest wykorzystana
zarówno do zasilania jak i transmisji danych (dynamicznie
zmienny kod cyfrowy). Uwaga, przy wymianie klawiatury
należy wyzerować jednostkę sterującą (reset).
PWR, PWR wejście zasilania (10 - 16 V AC lub DC). Zasilacz DE20-15
lub buforowany zasilacz BP-12 są zalecane.

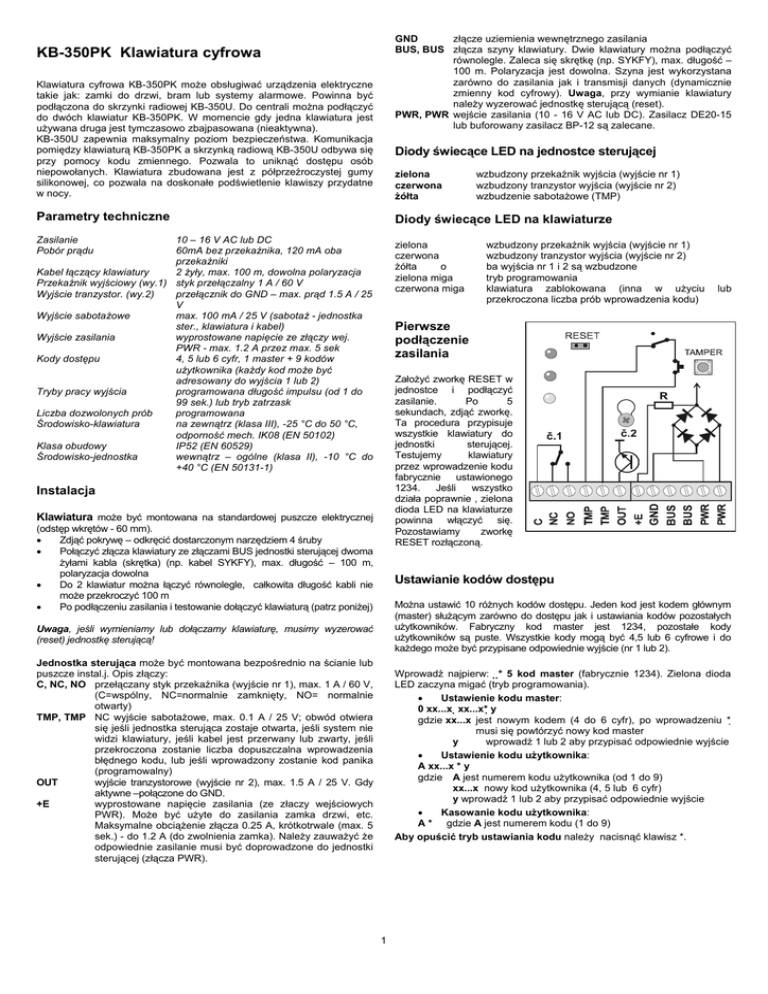

KB-350PK Klawiatura cyfrowa
Klawiatura cyfrowa KB-350PK może obsługiwać urządzenia elektryczne
takie jak: zamki do drzwi, bram lub systemy alarmowe. Powinna być
podłączona do skrzynki radiowej KB-350U. Do centrali można podłączyć
do dwóch klawiatur KB-350PK. W momencie gdy jedna klawiatura jest
używana druga jest tymczasowo zbajpasowana (nieaktywna).
KB-350U zapewnia maksymalny poziom bezpieczeństwa. Komunikacja
pomiędzy klawiaturą KB-350PK a skrzynką radiową KB-350U odbywa się
przy pomocy kodu zmiennego. Pozwala to uniknąć dostępu osób
niepowołanych. Klawiatura zbudowana jest z półprzeźroczystej gumy
silikonowej, co pozwala na doskonałe podświetlenie klawiszy przydatne
w nocy.
Diody świecące LED na jednostce sterującej
zielona
czerwona
żółta
Parametry techniczne
wzbudzony przekaźnik wyjścia (wyjście nr 1)
wzbudzony tranzystor wyjścia (wyjście nr 2)
wzbudzenie sabotażowe (TMP)
Diody świecące LED na klawiaturze
Zasilanie
Pobór prądu
10 – 16 V AC lub DC
60mA bez przekaźnika, 120 mA oba
przekaźniki
Kabel łączący klawiatury
2 żyły, max. 100 m, dowolna polaryzacja
Przekaźnik wyjściowy (wy.1) styk przełączalny 1 A / 60 V
Wyjście tranzystor. (wy.2)
przełącznik do GND – max. prąd 1.5 A / 25
V
Wyjście sabotażowe
max. 100 mA / 25 V (sabotaż - jednostka
ster., klawiatura i kabel)
Wyjście zasilania
wyprostowane napięcie ze złączy wej.
PWR - max. 1.2 A przez max. 5 sek
Kody dostępu
4, 5 lub 6 cyfr, 1 master + 9 kodów
użytkownika (każdy kod może być
adresowany do wyjścia 1 lub 2)
Tryby pracy wyjścia
programowana długość impulsu (od 1 do
99 sek.) lub tryb zatrzask
Liczba dozwolonych prób
programowana
Środowisko-klawiatura
na zewnątrz (klasa III), -25 °C do 50 °C,
odporność mech. IK08 (EN 50102)
Klasa obudowy
IP52 (EN 60529)
Środowisko-jednostka
wewnątrz – ogólne (klasa II), -10 °C do
+40 °C (EN 50131-1)
zielona
czerwona
żółta
o
zielona miga
czerwona miga
wzbudzony przekaźnik wyjścia (wyjście nr 1)
wzbudzony tranzystor wyjścia (wyjście nr 2)
ba wyjścia nr 1 i 2 są wzbudzone
tryb programowania
klawiatura zablokowana (inna w użyciu
przekroczona liczba prób wprowadzenia kodu)
lub
Pierwsze
podłączenie
zasilania
Założyć zworkę RESET w
jednostce i podłączyć
zasilanie.
Po
5
sekundach, zdjąć zworkę.
Ta procedura przypisuje
wszystkie klawiatury do
jednostki
sterującej.
Testujemy
klawiatury
przez wprowadzenie kodu
fabrycznie ustawionego
1234.
Jeśli
wszystko
działa poprawnie , zielona
dioda LED na klawiaturze
powinna włączyć się.
Pozostawiamy
zworkę
RESET rozłączoną.
Instalacja
Klawiatura może być montowana na standardowej puszcze elektrycznej
(odstęp wkrętów - 60 mm).
•
Zdjąć pokrywę – odkręcić dostarczonym narzędziem 4 śruby
•
Połączyć złącza klawiatury ze złączami BUS jednostki sterującej dwoma
żyłami kabla (skrętka) (np. kabel SYKFY), max. długość – 100 m,
polaryzacja dowolna
•
Do 2 klawiatur można łączyć równolegle, całkowita długość kabli nie
może przekroczyć 100 m
•
Po podłączeniu zasilania i testowanie dołączyć klawiaturą (patrz poniżej)
Ustawianie kodów dostępu
Można ustawić 10 różnych kodów dostępu. Jeden kod jest kodem głównym
(master) służącym zarówno do dostępu jak i ustawiania kodów pozostałych
użytkowników. Fabryczny kod master jest 1234, pozostałe kody
użytkowników są puste. Wszystkie kody mogą być 4,5 lub 6 cyfrowe i do
każdego może być przypisane odpowiednie wyjście (nr 1 lub 2).
Uwaga, jeśli wymieniamy lub dołączamy klawiaturę, musimy wyzerować
(reset) jednostkę sterującą!
Jednostka sterująca może być montowana bezpośrednio na ścianie lub
puszcze instal.j. Opis złączy:
C, NC, NO przełączany styk przekaźnika (wyjście nr 1), max. 1 A / 60 V,
(C=wspólny, NC=normalnie zamknięty, NO= normalnie
otwarty)
TMP, TMP NC wyjście sabotażowe, max. 0.1 A / 25 V; obwód otwiera
się jeśli jednostka sterująca zostaje otwarta, jeśli system nie
widzi klawiatury, jeśli kabel jest przerwany lub zwarty, jeśli
przekroczona zostanie liczba dopuszczalna wprowadzenia
błędnego kodu, lub jeśli wprowadzony zostanie kod panika
(programowalny)
OUT
wyjście tranzystorowe (wyjście nr 2), max. 1.5 A / 25 V. Gdy
aktywne –połączone do GND.
+E
wyprostowane napięcie zasilania (ze złaczy wejściowych
PWR). Może być użyte do zasilania zamka drzwi, etc.
Maksymalne obciążenie złącza 0.25 A, krótkotrwale (max. 5
sek.) - do 1.2 A (do zwolnienia zamka). Należy zauważyć że
odpowiednie zasilanie musi być doprowadzone do jednostki
sterującej (złącza PWR).
Wprowadź najpierw: * 5 kod master (fabrycznie 1234). Zielona dioda
LED zaczyna migać (tryb programowania).
•
Ustawienie kodu master:
0 xx...x  xx...x* y
gdzie xx...x jest nowym kodem (4 do 6 cyfr), po wprowadzeniu *
musi się powtórzyć nowy kod master
y
wprowadź 1 lub 2 aby przypisać odpowiednie wyjście
•
Ustawienie kodu użytkownika:
A xx...x * y
gdzie A jest numerem kodu użytkownika (od 1 do 9)
xx...x nowy kod użytkownika (4, 5 lub 6 cyfr)
y wprowadź 1 lub 2 aby przypisać odpowiednie wyjście
•
Kasowanie kodu użytkownika:
A * gdzie A jest numerem kodu (1 do 9)
Aby opuścić tryb ustawiania kodu należy nacisnąć klawisz *.
1
Jeśli naciśniemy klawisz #, żaden kod wprowadzony w sesji
nie zostanie zapamiętany.
Reset / zerowanie
Jeśli kod master lub serwisowy code zostanie zapomniany lub
jeśli podłączamy nową klawiaturę, konieczne jest
wyzerowanie (reset) jednostki sterującej. Odłączamy
zasilanie, zakładamy zworkę RESET i po 20 sek. podłączamy
zasilanie. Po 5 sekundach, zdejmujemy zworkę. Ta procedura
przywraca ustawienia fabryczne (master kod = 1234, serwis
kod = 9999, bez kodów użytkownika) i przypisuje wszystkie
podłączone klawiatury do jednostki sterującej
Ustawianie parametrów opcjonalnych
Wprowadź: * 6 kod serwisowy (fabrycznie 9999) aby wejść do trybu
programowania parametrów. Zielona dioda LED zacznie migać.
•
Tryb pracy wyjścia nr 1 (przekaźnik):
1 xx
gdzie xx jest czasem włączenia przekaźnika (01 – 99 sek.). Jeśli
wprowadzimy 00, wtedy wyjście nr 1 będzie ustawione
w trybie zatrzask (zmienia status za każdym
Tryb
wprowadzeniem ważnego kodu)
pracy
•
Tryb pracy wyjścia nr 1 (tranzystor):
2 xx
gdzie xx jest czasem włączenia tranzystora (01 –
99 sek.). Jeśli wprowadzimy 00, wtedy wyjście nr 2 will
będzie ustawione w trybie zatrzask (zmienia status za
każdym wprowadzeniem ważnego kodu)
•
Panika (dostęp pod przymusem wprowadzamy *
7 przed ważnym kodem):
3x
gdzie x
może być 0 = off, 1 = on (jeśli * 7
wprowadzimy przed ważnym kodem, wyjście TMP
zostanie wzbudzone na 3 sekundy jednocześnie ze
skojarzoną reakcją wyjścia)
•
Liczba prób wprowadzenia kodu:
4x
gdzie x maksymalną liczbą prób (0 = bez
ograniczenia). Jeśli liczba zostanie przekroczona,
klawiatura jest blokowana na 2 minuty (może być
nadpisana przez powtórne wprowadzenie ważnego
kodu ). Wyjście sabotażowe TMP może również zostać
wzbudzone (patrz ustawienie poniżej).
•
reakcja wyjścia sabotażowego TMP jeśli liczba
prób wprowadzenia kodu została przekroczona:
5x
gdzie x może być 0 = bez reakcji, 1 = wzbudzenie na
3 sek.
•
Nowy kod serwisowy:
6 xx...x * xx...x *
gdzie xx...x jest nowym kodem serwisowym (4, 5 lub 6
cyfr), kod musi być powtórzony po *
aby opuścić tryb programowania naciskamy klawisz .
Jeśli naciśniemy klawisz #, programowanie nie zostanie
zapamiętane.
Sterownie wyjścia
Tryb PANIKA
Programowanie kodów
Ustawienie
Usuwanie
Ust. fabryuczne:
MC kod master
UC1-UC9 kod użytkownika
MC
1234
UC1-UC9 puste
Zapamiętanie i wyjście
Ustawienia parametrów
Tryb wyjścia nr 1
Tryb PANIKA
0=off, 1=on
Liczba prób
1-9 or 0=bez ogr.
Reakcja wyjścia sabotażowego
0=off, 1=on
Nowy kod serwisowy
Musi być wpr. 2x
Pamięć i wyjście
2
default
00- zatrzask
xx- impuls (01-99 sek)
Tryb wyjścia nr 2
Przykład kontroli dostępu 2 drzwi. Może być zastosowane
zasilanie AC lub DC. Długość impulsu na wyjściach nr 1 i 2
powinna być ustawiona 1 – 5 sek. (w zależności od
elektrycznego
rygla).
Bramy
garażowe,
zapory
parkingowe, etc. mogą być sterowane podobnie.
Wartości
