Budowa kompleksu sportowego Moje Boisko Orlik 2012 w Jedlinie - Zdroju w rejonie ulicy Bloki kolejowe
Projekt zagospodarowania terenu

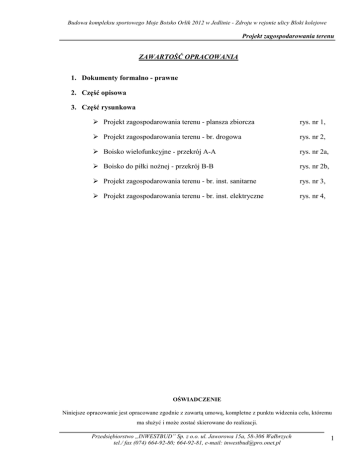

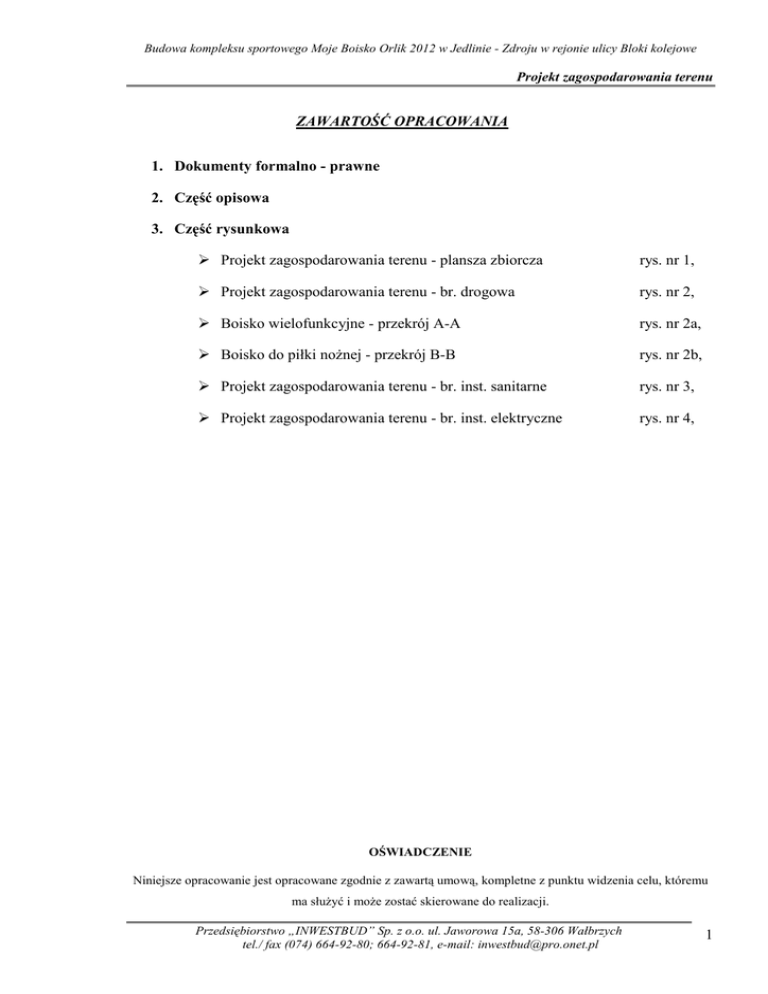

ZAWARTOŚĆ OPRACOWANIA
1. Dokumenty formalno - prawne
2. Część opisowa
3. Część rysunkowa
Projekt zagospodarowania terenu - plansza zbiorcza
rys. nr 1,
Projekt zagospodarowania terenu - br. drogowa
rys. nr 2,
Boisko wielofunkcyjne - przekrój A-A
rys. nr 2a,
Boisko do piłki noŜnej - przekrój B-B
rys. nr 2b,
Projekt zagospodarowania terenu - br. inst. sanitarne
rys. nr 3,
Projekt zagospodarowania terenu - br. inst. elektryczne
rys. nr 4,
OŚWIADCZENIE
Niniejsze opracowanie jest opracowane zgodnie z zawartą umową, kompletne z punktu widzenia celu, któremu
ma słuŜyć i moŜe zostać skierowane do realizacji.
Przedsiębiorstwo „INWESTBUD” Sp. z o.o. ul. Jaworowa 15a, 58-306 Wałbrzych
tel./ fax (074) 664-92-80; 664-92-81, e-mail: [email protected]
1
OPIS TECHNICZNY
Spis treści
1.
2.
INFORMACJE OGÓLNE ............................................................................................................4
PODSTAWA OPRACOWANIA ....................................................................................................4
3. AUTORZY OPRACOWAŃ BRANśOWYCH ................................................................................4
4. OPIS STANU ISTNIEJĄCEGO....................................................................................................4
5. PROJEKTOWANY STAN ZAGOSPODAROWANIA TERENU, NIEZBĘDNY DO REALIZACJI
INWESTYCJI........................................................................................................................................5
5.1 Dane techniczne dla planowanej inwestycji:.........................................................................5
6. UKŁAD KOMUNIKACYJNY I MIEJSCA POSTOJOWE ............................................................6
7. SIECI UZBROJENIA TERENU ...................................................................................................6
8. UKSZTAŁTOWANIE TERENU....................................................................................................6
9. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH..............................................................6
10.
ROZWIĄZANIA TECHNICZNE BOISK...................................................................................6
10.1 Boisko do gry w piłkę noŜną ..................................................................................................6
10.1.1 WyposaŜenie sportowe boiska do piłki noŜnej ...............................................................7
10.2 Boisko do gry w koszykówkę i siatkówkę...............................................................................7
10.2.1 WyposaŜenie sportowe boiska wielofunkcyjnego ...........................................................7
11.
POWIERZCHNIE UTWARDZONE .........................................................................................8
12.
OGRODZENIE TERENU.........................................................................................................8
13.
PLAC ZABAW ..........................................................................................................................9
14.
ZIELEŃ.....................................................................................................................................9
15.
INSTALACJE SANITARNE ......................................................................................................9
15.1 Zewnętrzna kanalizacja deszczowa. ......................................................................................9
15.2 Odwodnienia liniowe...........................................................................................................10
15.3 DrenaŜ .................................................................................................................................11
15.4 Kanały deszczowe ................................................................................................................11
15.5 Betonowe obudowy wylotu rowu otwartego........................................................................12
15.6 Zewnętrzna kanalizacja sanitarna – przyłącze do zaplecza boisk sportowych ...................12
15.7 Instalacja wody zimnej – doprowadzenie do budynku zaplecza boisk sportowych.............12
16.
INSTALACJE ELEKTRYCZNE ..............................................................................................14
16.1 ZałoŜenia wykonania oświetlenia........................................................................................14
16.2 Warunki techniczne..............................................................................................................14
16.3 CZĘŚĆ SZCZEGÓŁOWA ....................................................................................................14
16.3.1 Zasilanie w energię elektryczną ...................................................................................14
16.3.2 Oświetlenie boiska sportowego wielofunkcyjnego ......................................................14
16.3.3 Szafki oświetleniowe.....................................................................................................14
2
16.3.4 Warunki wykonania instalacji......................................................................................15
16.4 OBLICZENIA TECHNICZNE .............................................................................................15
16.4.1 Dobór przewodów ........................................................................................................15
16.4.2 UWAGI KOŃCOWE ...................................................................................................15
16.5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ..................16
16.5.1 Zakres robót oraz kolejność ich wykonania .................................................................16
16.5.2 Wykaz zagroŜeń przy wykonywaniu prac ....................................................................16
16.5.3 Wykaz sposobu prowadzenia instruktaŜu pracowników ..............................................16
16.5.4 Wskazanie środków technicznych.................................................................................16
17.
WPŁYW INWESTYCJI NA ŚRODOWISKO...........................................................................17
3
1.
INFORMACJE OGÓLNE
Niniejszy opis techniczny dotyczy adaptacji typowego projektu zagospodarowania terenu pod
względem dostosowania planowanego zamierzenia inwestycyjnego do warunków lokalnych.
Projekt typowy został wykonany na zlecenie Ministerstwa Sportu i Turystyki Rzeczypospolitej Polskiej, przez: Kulczyński Architekt Sp. z o.o., ul. Zgoda 4m.2, 00-018 Warszawa
Nazwa zadania: „Budowa kompleksu sportowego Moje boisko ORLIK 2012 w JedlinieZdroju w rejonie ulicy Bloki kolejowe”,
Inwestor: Gmina Jedlina - Zdrój, ul. Poznańska2, 58-330 Jedlina - Zdrój,
Lokalizacja inwestycji: rejon ul. Bloki kolejowe, 58-330 Jedlina - Zdrój,
Nr działki, obręb: działka nr 354/6; 356/1; 509/9; 510; 511; 512,
Stan prawny: działka 356/1 - własność: Gmina Jedlina - Zdrój, zarząd trwały: Gimnazjum
Miejskie w Jedlinie Zdroju, ul. Słowackiego 5, 58-330 Jedlina - Zdrój; działki pozostałe własność: Gmina Jedlina - Zdrój, ul. Poznańska 2, 58-330 Jedlina - Zdrój.
2.
PODSTAWA OPRACOWANIA
♦ umowa z Inwestorem,
♦ Decyzja nr 2/2008 o lokalizacji inwestycji celu publicznego,
♦
♦
♦
♦
3.
4.
oględziny terenu zainwestowania,
mapa do celów projektowych skala 1:500,
uzgodnienia z Inwestorem,
aktualne przepisy i normy.
AUTORZY OPRACOWAŃ BRANśOWYCH
BranŜa architektoniczna:
mgr inŜ. arch. Jarosław Szpeniuk,
BranŜa drogowa:
BranŜa instalacje sanitarne:
BranŜa instalacje elektryczne:
mgr inŜ. Ryszard Chudy,
mgr inŜ. Maciej Kurant,
Bogusław Ligorowski
OPIS STANU ISTNIEJĄCEGO
Teren objęty opracowaniem, zlokalizowany w rejonie ul. Bloki kolejowe w Jedlinie - Zdroju
jest zagospodarowany i obejmuje swym zasięgiem zabudowę w postaci budynku Gimnazjum
Miejskiego oraz zabudowę garaŜową. Uzbrojenie terenu zgodnie z mapą do celów projektowych. Na działce nr 509/9 znajduje sie boisko do gry w bule oraz plac zabaw. Obszar objęty
opracowaniem jest znacznie zróŜnicowany wysokościowo, posiada liczne skarpy, które czynią go skomplikowanym w zakresie robót ziemnych, ponadto jest to teren zalewowy o niskim
poziomie wód gruntowych (sączenia), co znacznie komplikuje jego zagospodarowanie, gdyŜ
prawidłowe odwodnienie terenu jest w tym przypadku sprawą kluczową.
4
Obszar pod inwestycję posiada dwa dowiązania komunikacyjne do ul. Słowackiego, z których
jedno zostanie wykorzystane jako dojazd do projektowanych boisk.
5.
PROJEKTOWANY STAN ZAGOSPODAROWANIA TERENU, NIEZBĘDNY DO REALIZACJI INWESTYCJI
Przedmiotem inwestycji jest projekt budowy zespołu boisk i urządzeń sportowych z modułowym systemowym budynkiem zaplecza boisk ORLIK 2012. Inwestycja przeznaczona jest do
celów wypoczynku, rekreacji.
Zakres inwestycji obejmuje:
budowę - boiska do piłki noŜnej - nawierzchnia syntetyczna,
budowę - boiska do koszykówki i siatkówki (boisko wielofunkcyjne) - nawierzchnia syntetyczna,
budowę zaplecza boisk - ORLIK 2012,
budowę ciągu komunikacyjnego,
budowę miejsc postojowych,
budowę oświetlenia boisk z naświetlaczami i instalacją odgromową,
budowę placu zabaw,
budowę ogrodzeń poszczególnych boisk,
budowę ogrodzenia placu zabaw,
budowę infrastruktury technicznej podziemnej - opracowanie br. instalacje sanitarne
5.1 Dane techniczne dla planowanej inwestycji:
Powierzchnia działek:
-
354/6:
356/1:
509/1:
509/2:
509/3:
1217m2,
5224m2,
22,62m2,
43,85m2,
22,89m2,
-
509/4:
509/6:
509/8:
23,31m2,
21,56m2,
21,81m2,
- 509/9:
4853m2,
- 510:
130m2,
- 511:
1050m2,
Razem:
12630,04m2.
W tym powierzchnia istniejącej zabudowy (istniejące budynki):
Powierzchnia istniejącego boiska do gry w bule:
Istniejąca powierzchnia wolna od istniejących zabudowań:
1646,20m2,
315,41m2,
10668,43m2.
5
Powierzchnia zabudowy projektowanego zaplecza boisk:
Powierzchnia projektowanego boiska do piłki noŜnej:
Powierzchnia projektowanego boiska wielofunkcyjnego:
Powierzchnia projektowanych nawierzchni utwardzonych:
82,90m2+4,64m2,
1860,00m2,
613,11m2,
597,20m2,
Powierzchnia projektowanego placu zabaw:
Powierzchnia istniejących nawierzchni
utwardzonych oraz stabilizowanych kruszywem:
Powierzchnia terenów nieutwardzonych:
231,15m2.
521,38m2.
5027,59m2.
Wymiary boiska do piłki noŜnej oraz do koszykówki i siatkówki jak w projekcie typowym.
6.
UKŁAD KOMUNIKACYJNY I MIEJSCA POSTOJOWE
Projektowane ciągi komunikacyjne słuŜą jako dojazd i dojście do projektowanych obiektów.
Ponadto, zgodnie z wymogami decyzji o lokalizacji celu inwestycji, zaprojektowano trzy
miejsca postojowe o wymiarach 250x550cm i jedno dla osoby niepełnosprawnej o wymiarach
360x550cm.
7.
SIECI UZBROJENIA TERENU
Istniejące wg mapy do celów projektowych.
8.
UKSZTAŁTOWANIE TERENU
Ze względu na znaczne zróŜnicowanie wysokościowe konieczne jest wykonanie makroniwelacji terenu, dostosowujące ukształtowanie terenu do projektowanych rzędnych wysokościowych dla planowanych przedsięwzięć. W związku z tym konieczne będzie wykonanie skarp
w tym równieŜ umocnionych płytami aŜurowymi (dla pochylenia skarp 1:1) .
9.
DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
Do projektowanych boisk prowadzą ciągi komunikacyjne, które umoŜliwiają dostęp dla osób
niepełnosprawnych. Projektowane zaplecza boisk sportowych równieŜ dostosowano dla osób
niepełnosprawnych poprzez zastosowanie pochylni o nawierzchni z kostki betonowej umoŜliwiającej dostęp do pomieszczeń
10. ROZWIĄZANIA TECHNICZNE BOISK
10.1 Boisko do gry w piłkę noŜną
Zaprojektowano boisko o 1% daszkowym spadku poprzecznym i nawierzchni przepuszczalnej z trawy syntetycznej.
Układ konstrukcyjny warstw:
6
-
trawa syntetyczna o wysokości włókna - 6,0cm,
warstwa dynamiczna ET - 3,5cm
warstwa wyrównująca z miału kamiennego o frakcji 1÷4mm - gr. 4cm,
warstwa klinująca z kruszywa kamiennego o frakcji 0÷31,5mm - gr. 5cm,
-
warstwa konstrukcyjna z kruszywa kamiennego o frakcji 31,5÷63mm - gr. 10cm,
warstwa odsączająca z piasku średnioziarnistego (WP-35) lub pospółki - gr. 10cm,
system drenaŜu wewnętrznego z PCV (wg opracowania branŜowego),
grunt rodzimy zagęszczony Is = 1,0.
Boisko oddzielone od pozostałych elementów otoczenia korytkiem odwodnienia liniowego
lub obrzeŜami betonowymi 8x30x100cm układanymi na ławie z betonu B15 z oporem.
Wymagana dokumentacja techniczna dla nawierzchni podana w projekcie typowym.
W celu zapobiegnięcia obsuwaniu się ziemi z pobliskiej skarpy przewiduje się wykonanie w
jednym z naroŜników boiska masywnej ściany oporowej gr. 70cm i wysokości 1,20m nad poziomem terenu.
10.1.1 WyposaŜenie sportowe boiska do piłki noŜnej
Podano w projekcie typowym.
10.2 Boisko do gry w koszykówkę i siatkówkę.
Boisko wielofunkcyjne zaprojektowano o nawierzchni przepuszczalnej i 1% spadku poprzecznym wykonanym daszkowo.
- nawierzchnia poliuretanowo - gumowa typu „spray” - 1,3cm,
-
warstwa dynamiczna ET - 3,5cm
warstwa klinująca z kruszywa kamiennego o frakcji 0÷31,5mm - gr. 5cm,
warstwa konstrukcyjna z kruszywa kamiennego o frakcji 31,5÷63mm - gr. 10cm,
warstwa odsączająca z piasku lub pospółki - gr. 10cm,
system drenaŜu wewnętrznego z PCV (wg opracowania branŜowego),
grunt rodzimy zgęszczony Is = 1,0.
Wymagana dokumentacja techniczna dla nawierzchni podana w projekcie typowym.
Boisko oddzielone od pozostałych elementów otoczenia korytkiem odwodnienia liniowego
lub obrzeŜami betonowymi 8x30x100cm układanymi na ławie z betonu B15 z oporem.
10.2.1 WyposaŜenie sportowe boiska wielofunkcyjnego
Koszykówka:
Stojak stalowy ocynkowany regulowany o wysięgu 160cm, tablica 180x105cm, obręcz
uchylna, siateczka do obręczy.
Ilość: 2 zestawy.
Siatkówka:
7
Słupki stalowe montowane w tulejach z regulacją wysokości mocowania siatki i mechanizmem naciągowym, siatka całosezonowa.
Ilość: 2 zestawy.
11. POWIERZCHNIE UTWARDZONE
Ciągi komunikacyjne w postaci dróg dojazdowych oraz chodników zaprojektowano o nawierzchni z kostki betonowej szarej gr. 6cm na podbudowie z piasku i kruszywa, zamknięte
obrzeŜami betonowymi z oporem bocznym.
- kostka betonowa szara - 6cm,
- podsypka piaskowo - cementowa - 4cm,
- podbudowa z kruszywa łamanego - 15cm,
- warstwa odsączająca z piasku zagęszczonego - 15cm,
- podłoŜe gruntowe zagęszczone - Is = 1,0.
Ze względu na róŜnicę poziomów zaprojektowano schody terenowe (5x14x35cm) z betonu
B20 zbrojone przeciwskurczowo siatką z prętów Ø8mm w rozstawie co 12cm. Boczne ścianki oporowe schodów z betonu B20 zbrojone przeciwskurczowo siatką z prętów Ø8mm co
12cm. Na ściankach oporowych schodów zamontować obustronnie balustrady. Wysokość
całkowita balustrady 1,1m.
Układ konstrukcyjny nawierzchni projektowanych miejsc postojowych:
- kostka betonowa szara 8cm,
-
podsypka piaskowo - cementowa - 4cm,
podbudowa z tłucznia 0/40 - 20cm,
warstwa odsączająca (piasek zagęszczony) - 15cm,
istniejące podłoŜe gruntowe zagęszczone - Is = 1,00.
Miejsca postojowe ograniczyć z trzech stron po obwodzie krawęŜnikami betonowymi z oporem na ławie betonowej.
12. OGRODZENIE TERENU
Ogrodzenie poszczególnych boisk ze słupków stalowych pokrytych lakierem poliestrowym w
kolorze zielonym mocowanych w betonowych stopach. Wysokość ogrodzenia 4,0m. Rozstaw
słupków 2,5m. Piłkochwyty ogrodzenia boiska do piłki noŜnej o wysokości 6,0m. Wypełnienie z siatki ocynkowanej powlekanej PCV w kolorze zielonym o oczkach 50x50mm. Średnica
drutu 2,0/3,2mm Na słupkach naleŜy zamontować kapturki z mrozoodpornego tworzywa
sztucznego. Bramy wykonać o wymiarach 250x250cm, natomiast furtki o wymiarach
120x250cm oraz120x200cm.
Ponadto przewiduje się całkowite wydzielenie zamkniętego terenu szkoły. W związku z tym
naleŜy zdemontować istniejące ogrodzenie kolidujące z planowaną inwestycją i wykorzystać
jego elementy pod montaŜ ogrodzenia oddzielającego teren szkolny. Dostęp z terenu szkoły
8
do projektowanych boisk realizowany poprzez projektowaną furtkę o szerokości 1,20m i wysokości odpowiadającej wysokości ogrodzenia wykonanego z elementów po demontaŜu.
13. PLAC ZABAW
Zgodnie z wytycznymi Inwestora projektowany plac zabaw naleŜy całkowicie wydzielić poprzez zastosowanie ogrodzenia. W projekcie proponuje się ogrodzenie placu zabaw ogrodzeniem z siatki plecionej ocynkowanej i powlekanej PCV o wysokości 1,0m. Słupki ogrodzenia
ocynkowane pomalowane lakierem poliestrowym w kolorze zielonym. Furtka 1,20m x1,0m.
Nie dozwolone jest stosowanie na ogrodzeniach ostro zakończonych elementów.
Jako wyposaŜenie placu zabaw przewidziano:
• dwie huśtawki podwójne,
• piaskownicę,
• zestaw zabawowy w skład którego wchodzi: wieŜa, zjeŜdŜalnia, pomost średni, pomost
niski, pomost skośny krótki, pomost skośny długi, pomost wiszący, przeplotnia, drabinka
skośna.
Plac zabaw dla dzieci w wieku 3÷12 lat.
Wszystkie elementy małej architektury, stanowiące wyposaŜenie placu zabaw wykonane z
drewna.
Przedstawiony w opisie zestaw zabawowy jest zestawem przykładowym. Dopuszcza się zastosowanie innych zestawów. Wybór zestawu pozostawia się w gestii Inwestora.
W opracowaniu proponuje się wykonanie przy ogrodzeniu Ŝywopłotu (ligustr pospolity).
14. ZIELEŃ
Nieutwardzone części terenu w obrębie planowanych robót obsiać trawą.
15. INSTALACJE SANITARNE
15.1 Zewnętrzna kanalizacja deszczowa.
Zakresem niniejszego opracowania jest wykonanie kanalizacji deszczowej, odwodnień powierzchniowych i wgłębnych projektowanych boisk sportowych znajdujących się przy
Gimnazjum ul. Słowackiego 5 w Jedlinie Zdroju. Opracowanie obejmuje równieŜ przełoŜenie
sieci kanalizacji deszczowej przechodzącej przez teren inwestycji, budowę nowych zakończeń rowów otwartych. Odprowadzenie powyŜszych wód projektuje się do istniejącej kanalizacji deszczowej poprzez nowoprojektowaną betonową studnię Ø2500 (studnia SD17) do istniejącej betonowej kanalizacji Ø1000mm przebiegającej przez teren działki. Woda opadowa z
terenu boisk i nawierzchni dróg odprowadzana będzie za pomocą odwodnień liniowych, drenaŜy wgłębnych oraz kanalizacji deszczowej.
W związku z budową boiska część istniejącej kanalizacji deszczowej przebiegającej
przez teren inwestycji projektuje się zlikwidować: 2 betonowe zakończenia rowów otwartych, studnie kanalizacyjne, rury betonowe, zbiornik retencyjny wody deszczowej, projektuje
9
się zasypać tłuczniem. Projektuje się równieŜ 2 nowe betonowe zakończenia rowów otwartych , które w celach bezpieczeństwa naleŜy zabezpieczyć barierkami. Rowy otwarte naleŜy
oczyścić i udroŜnić.
W celu odprowadzenia wody opadowej z powierzchni boisk zaprojektowano odwodnienia liniowe na ich obrzeŜach. Jest to odwodnienie liniowe firmy ACO. Projektuje się równieŜ drenaŜ wgłębny pod poziomem boisk w celu zabezpieczenia nawierzchni przed przedostawaniem się wód gruntowych. Wody z drenaŜu oraz z odwodnień liniowych odprowadzane
są do kanalizacji deszczowej poprzez studzienki kanalizacyjne do istniejącej kanalizacji deszczowej Ø 1000 poprzez nowo projektowaną studnię SD 16.
Zestawienie studzienek inspekcyjnych
- Studzienka końcowa – ø600 Tegra firmy Wavin :
SD1, SD7, SD9, SD11
-
Studzienka przepływowa – ø600 Tegra firmy Wavin :
SD2, SD3, SD5, SD8,SD10
Zwieńczenie studni – wpust uliczny Ŝeliwny kołnierzowy typ
C250 /600 o wym. 30x50 cm firmy Wavin
-
Studzienka połączeniowa – ø1000 Tegra firmy Wavin : SD4, SD6
Zwieńczenie studni – wpusty deszczowe Ŝeliwne D400 firmy Wavin
Studzienka przepływowa – ø1000 Tegra firmy Wavin : SD12
Zwieńczenie studni – właz Ŝeliwny
-
Studzienka połączeniowa – studnie z kręgów betonowych ø2500 z betonu klasy C35/45
(B45) : SD14, SD15
Studzienka przepływowa –studnia z kręgów betonowych ø2500 z betonu klasy C35/45
(B45): SD16, SD17
Studzienka istniejąca SD13 połączona z projektowanym betonowym rowem
kanałem PE ø600
15.2 Odwodnienia liniowe
W celu zabezpieczenia napływu wody opadowej na boiska z terenów wyŜej połoŜonych projektuje się odwodnienie liniowe firmy ACO typu ACO DRAIN Multiline V 100 K z własnym
spadkiem dna. Są to korytka o profilowanym spadku 0,5% z rusztem ocynkowanym, szczelinowy typu A15. Odwodnienia łączyć do skrzynek odpływowych firmy ACO typ RT Multiline V100 wersja wysoka, a następnie do studzienek rurą PVC-U φ110 .
UWAGA: NaleŜy czyścić zaprojektowane odwodnienia liniowe co 3 miesiące, w celu uniknięcia zapychania się odwodnienia.
10
15.3 DrenaŜ
Do zabezpieczenia przed napływem wód gruntowych na teren projektowanych boisk sportowych zaprojektowano drenaŜe z rur drenarskich karbowanych z PVC-U φ113/126
i
80/92 z otworami 2,5x5,0 mm firmy WAVIN METALPLAST – BUK. Na rys nr 1 podano,
odległości i sposób układania rur drenarskich.
Rury drenarskie Ø80 nie są łączone z głównym przewodem zbiorczym. Wody odpływowe swobodnie spływają do zbiorczego przewodu drenarskiego z PVC-U φ113. Przewód ten
prowadzony jest nad przewodami kanalizacji deszczowej wzdłuŜ projektowanych boisk.
Przewody zbiorcze drenaŜy naleŜy włączać do projektowanych studzienek na budowie za
pomocą wkładek „in situ”. Obsypkę rur drenarskich naleŜy wykonać ze Ŝwiru o max średnicy zastępczej Ø32 mm. Warstwę drenującą naleŜy zabezpieczyć geowłókniną typu TYPAR
SF 32 firmy Du Pont przed przedostawaniem się piasku z warstwy odsączającej.
W tabeli podano sumaryczną długości przewodów z uwzględnieniem średnic
DrenaŜ wgłębny
Rury ( m )
2
3
- φ 80 mm PVC-U
368
- φ 113mm PVC-U
94,5
15.4 Kanały deszczowe
Kanały deszczowe będą wykonane z rur PVC-U klasy ,,S’’(SDR 34;SN8) łączonych na
uszczelkę gumową profilowaną o średniej grubości ścianki:
- ø 110 x 3,2 mm
- ø 160 x 4,7 mm
- ø 200 x 5,9 mm
- ø 315 x 9,2 mm
oraz z rur PE SN4 łączonych przez dwukielich (rozwiązanie producenta rur firma KWH).
− ø 500 mm
− ø 600 mm
− ø 1200 mm
W tabeli podano sumaryczną długości przewodów z uwzględnieniem średnic.
Kanalizacja deszczowa
Rury ( m )
2
3
- ø 110 x 3,2 mm
25
11
- ø 160 x 4,7 mm
66
- ø 200 x 5,9 mm
37
- ø 315 x 9,2 mm
100
- ø 500 mm
8,6
- ø 600 mm
0,3
-ø 1200 mm
104
15.5 Betonowe obudowy wylotu rowu otwartego.
W związku z budową boiska istniejące obudowy wylotów rowów otwartych naleŜy zlikwidować. Projektuje się wykonanie nowych betonowych obudów rowów – szczegółowe dane
konstrukcyjne w części budowlanej projektu wykonawczego.
15.6 Zewnętrzna kanalizacja sanitarna – przyłącze do zaplecza boisk sportowych
PołoŜenie oraz układ wysokościowy terenu pozwala na odprowadzenie ścieków
sanitarnych z budynku w układzie grawitacyjnym. Projektowane przyłącze naleŜy wpiąć do
zbiorczej kanalizacji sanitarnej ø150mm poprzez nowoprojektowaną studnię S2 Ø600mm
firmy Wavin oraz istniejącą studnię S1. Zwieńczenie studni wykonać w klasie B125(właz Ŝeliwny). Zewnętrzną kanalizację sanitarną odprowadzającą ścieki sanitarne naleŜy wykonać z
rur ø160 mm PVC-U. Przewody i podłączenia kanalizacji sanitarnej poprowadzić wg rysunku
zagospodarowania terenu.
Ręcznie wykonać wykopy w rejonach skrzyŜowań z istniejącym uzbrojeniem podziemnym, z uwagi na moŜliwość jego uszkodzenia oraz dla zachowania warunków BHP, a
takŜe w miejscach, gdzie praca koparkami byłaby znacznie utrudniona. Wykonawstwo wykopów prowadzić pod nadzorem uŜytkowników poszczególnych rodzajów uzbrojenia. Urobek
składać od strony napływu wody opadowej do wykopu.
Rury kanalizacyjne naleŜy układać na podsypce piaskowej o wysokości ok. 0,10m.
Następnie naleŜy wykonać obsypkę rury aby zagwarantować rurze dostateczne podparcie ze
wszystkich stron. Obsypka powinna wynosić 0,2m powyŜej wierzchu rury. Pozostałą część
wykopu wypełnić gruntem. Napotkane na trasie przewody lub kable powinny być zabezpieczone przed uszkodzeniem. Miejsce podłączenia kanalizacji sanitarnej do istniejącej kanalizacji przedstawiono na projekcie zagospodarowania terenu. Po pozytywnej próbie szczelności
i droŜności kanalizacji sanitarnej prowadzić zasypkę wykopów. Obsypkę, jak równieŜ grunt z
odkładu naleŜy starannie zagęścić, po uprzednim zbadaniu spadku i prostolinijności kanału.
Warstwy poza obsypkę ochronną oraz ponad nią do powierzchni terenu lub wymaganej rzędnej naleŜy wykonać z gruntu zagęszczonego.
12
15.7 Instalacja wody zimnej – doprowadzenie do budynku zaplecza boisk sportowych
Woda zimna będzie doprowadzona do budynku zaplecza z istniejącej sieci wodociągowej ø
32 mm. Projektuje się wpięcie przyłącza za pomocą trójnika, za trójnikiem naleŜy zastosować
zasuwę kołnierzową typu E DN 32 firmy Hawle. Nowo projektowane przyłącze wykonać z
PE 100 SDR11 o średnicy 40x3,7mm. Przyłącze wodociągowe naleŜy doprowadzić do budynku zaplecza. Po wejściu przyłącza do budynku naleŜy zamontować następującą armaturę:
1. Zawór odcinający DN32 – szt.2
2. Wodomierz typu JS 3,5 DN 25 firmy Powogaz – szt.1
3. Zawór odcinająco spustowy DN32 – szt.1
4. Zawór antyskaŜeniowy typu BA DN 32 firmy Danfoss – szt.1
Na podstawie przepływu wody na cele bytowo gospodarcze dobrano wodomierz
typu JS 2,5 DN 20 firmy Powogaz ( nominalny strumień objętości 2,5m3/h, max. strumień objętości 5,0m3/h). Przejście przyłącza przez ścianę budynku naleŜy wykonać w tulei ochronnej.
Przebieg trasy przyłącza wodociągowego jego średnice jak i spadki wykonać według rysunków. Przy montaŜu rurociągów konieczne jest staranne wykonanie dna wykopu. Przewody
naleŜy kłaść na podsypce piaskowej o grubości 100 mm, ze spadkami zgodnymi z rysunkiem.
Podsypka powinna być dokładnie ubita i wyprofilowana do spadku sieci. Nad rurą ułoŜyć taśmę ostrzegawczą. Dla sprawdzenia szczelności rur, a przede wszystkim szczelności złączy
naleŜy przeprowadzić próbę ciśnieniowo - hydrauliczną. Próbę przeprowadza się po ułoŜeniu
przewodów i wykonaniu warstwy ochronnej z podbiciem rur z obu stron piaszczystym gruntem dla zabezpieczenia przed poruszeniem przewodu. Wszystkie złącza powinny być odkryte
dla moŜliwości sprawdzenia ewentualnych przecieków. Po pozytywnej próbie szczelności naleŜy prowadzić zasypkę wykopów. Obsypkę z piasku, jak równieŜ grunt naleŜy starannie zagęścić. Zagęszczenie powinno odbywać się warstwami o grubości 100-300 mm, aŜ do wysokości ok. 300mm powyŜej wierzchu rury. Obsypka przewodu musi być prowadzona aŜ do
uzyskania grubości warstwy 300 mm po zagęszczeniu, powyŜej wierzchu rury. Warstwy poza
obsypką ochronną oraz ponad nią do powierzchni terenu lub wymaganej rzędnej naleŜy wykonać z gruntu odpowiednio zagęszczonego. Przewody wodociągowe z rur PE przed oddaniem do eksploatacji powinny być dokładnie przepłukane czystą woda wodociągową.
Przewód moŜna uznać za dostatecznie wypłukany gdy wypływająca woda z przewodu, będzie przezroczysta i bezbarwna. Przewody wodociągowe wody pitnej naleŜy poddać dezynfekcji. Czas trwania dezynfekcji powinien wynieść 24 godziny. Wodociąg moŜna przekazać
do odbioru jeŜeli wyniki badań bakteriologicznych wykaŜą, Ŝe pobrana próbka wody spełnia
wymagania dla wody do picia i wody na potrzeby gospodarcze.
13
16. INSTALACJE ELEKTRYCZNE
16.1 ZałoŜenia wykonania oświetlenia
Wykonanie oświetlenia boisk naleŜy wykonać zgodnie z planek zagospodarowania terenu.
Zasilenie wykonać linią kablową YKY 5x 25 mm2.Szafki elektryczne
umieścić w miejscach wskazanym na projekcie.
16.2 Warunki techniczne
Instalacja elektryczna ma spełniać wymagania Rozporządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14.12.1994r. (Dz. U. nr 15 z dnia 25.02.1999, poz. 140) System ochrony przed poraŜeniem musi być wykonany zgodnie z normą PN-IEC/60364-441/2000. W instalacji elektrycznej naleŜy zastosować środki ochrony przed przepięciami
zgodnie z normą PN-IEC/60364-4-443/1999 I PN-91/E08109.
16.3 CZĘŚĆ SZCZEGÓŁOWA
16.3.1 Zasilanie w energię elektryczną
Zasilanie w energię elektryczną wykonać ze wspólnej sieci energetycznej do ZK + pomiar (
na granicy posesji).Dalej prowadzić przewód YKY 5 x 25 mm2 do rozdzielnicy zaplecza Z
E. Dalej rozdzielnicy z Z E układać kable do szafki oświetleniowej nr 1 i do szafki oświetleniowej nr 2
16.3.2 Oświetlenie boiska sportowego wielofunkcyjnego
Realizację oświetlenia naleŜy prowadzić zgodnie z projektem technicznym zachowując następujące warunki:
-
usytuowanie masztów oświetleniowych i opraw zgodne z rysunkiem
wykopy naleŜy prowadzić na głębokości 0,6m w warstwie piasku przykrytej folią kablową koloru niebieskiego układać kabel YAKY 4 x 25 mm2,
-
w wykopie ułoŜyć taśmę stalową FeZn 40 x 3 mm ,
wszystkie przejścia pod drogami i wjazdami na posesje i skrzyŜowania z innymi sieciami ziemnymi naleŜy wykonać w rurach osłonowych np. Arot DVK fi 100,
maszty oświetleniowe naleŜy uziemiać zgodnie z warunkami technicznymi jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŜeniowej.
-
16.3.3 Szafki oświetleniowe.
Projektuje się szafki oświetleniowe o stopniu ochrony IP 65 .Szafkę usadowić
w miejscu wskazanym na mapie sytuacyjnej. W szafce umieścić zabezpieczenia obwodów
oświetleniowych, wyłączniki opraw oświetleniowych ,oraz główny wyłącznik prądu
14
16.3.4 Warunki wykonania instalacji
Instalacja powinna być wykonana zgodnie z wymogami Przepisów Budowy i Eksploatacji
Urządzeń Elektroenergetycznych, Rozporządzeniem Ministra Przemysłu z dnia 08.10.1990r.,
Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia
14.12.1994r.Prace powinna wykonywać firma lub osoba, która posiada odpowiednie uprawnienia do prowadzenia prac w zakresie elektrycznym.
16.4 OBLICZENIA TECHNICZNE
16.4.1 Dobór przewodów
Dobór przekroju kabla
ze względu na I dd przekroje dobrane są prawidłowo
Ze względu na prąd rozruchowy przyjmuje się zabezpieczenie w słupie 10 A dla kaŜdej
lampy
3.2. Obliczenie spadków napięcia dla odcinka instalacji kablowej
Dla nowego obwodu zasilającego
∆U = 0,6% < 3,0%
Projektuje się kabel YKY 5 x 25 mm
Dla obwodu oświetlenia boiska wielofunkcyjne.
∆U = 0,35% < 3,0%
Projektuje się kabel 4x 25mm2 16.4.2 UWAGI KOŃCOWE
Po wykonaniu w\wym robót naleŜy wykonać:
- Odbiór instalacji elektrycznej
W tym celu naleŜy dostarczyć :
- protokół odbioru robót elektrycznych,
- protokoły badania instalacji elektrycznej(pomiary rezystancji izolacji przewodów
- protokoły skuteczności szybkiego wyłączania,
badania ciągłości przewodów, pomiar uziemienia)
- atesty i certyfikaty zabudowanych materiałów i urządzeń
Wszystkie prace instalacyjne naleŜy wykonać zgodnie z ustawą Prawo Budowlane oraz obowiązującymi przepisami i normami branŜowymi, przy zachowaniu zasad BHP
i wymagań p.poŜ.
15
16.5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
16.5.1 Zakres robót oraz kolejność ich wykonania
Zadanie polega na wykonaniu oświetlenia ulicznego. W tym celu naleŜy :
- wykonać wykopy liniowe o głębokości 0,6 m,
- wykonać wykopy pod posadowienie masztów oświetleniowych,
- ułoŜyć kabel energetyczny w wykopie i budynku szkoły
- ułoŜyć taśmę stalową ocynkowaną FeZn 40 x 3 mm w wykopie
- zasypać w/wym rów kablowy,
- zamontować oprawy oświetleniowe
- zamontować maszty oświetleniowe o wys. 14 ,0 m,
- wykonać podłączenie elektryczne
- wykonać podłączenie z zamontowanej wcześniej szafki rozdzielczej,
- wykonać elektryczne pomiary ochronne.
- inne roboty towarzyszące.
16.5.2 Wykaz zagroŜeń przy wykonywaniu prac
-zagroŜenia wynikające z pracy sprzętu mechanicznego( koparki, samochody dostawcze
,dźwig,
ubijaki gruntu , spawarka, wiertarki itp.)
- zagroŜenia wynikające z pracy sprzętu ręcznego( łopaty kilof, narzędzia instalatorskie itp.)
- zagroŜenia wynikające przy pracy w pobliŜu i przy urządzeniach elektroenergetycznych,
- zagroŜenia przy czynnym ruchu pojazdów samochodowych ,
- zagroŜenia wynikające z prowadzenia innych robót budowlanych
16.5.3 Wykaz sposobu prowadzenia instruktaŜu pracowników
Przed przystąpieniem do robót naleŜy pracownikom przeprowadzić szkolenie stanowiskowe.
Zapoznać pracowników z zakresem i sposobem wykonywania prac. Zorganizować stanowiska pracy zgodnie z przepisami BHP. Do prac przy urządzeniach elektroenergetycznych
,naleŜy dopuścić tylko tych pracowników ,którzy posiadają dodatkowe kwalifikacje zawodowe( aktualne uprawnienia do wykonywania określonych prac)
16.5.4 Wskazanie środków technicznych
Dla zapewnienia prawidłowego wykonania prac naleŜy :
- organizować środowisko pracy zgodnie z przepisami BHP.
- zapewnić podległym pracownikom odzieŜ ochronną i sprzęt ochronny, narzędzia oraz
16
systematycznie sprawdzać, aby środki te były stosowane zgodnie z ich przeznaczeniem,
- organizowanie przygotowania i prowadzenia prac w sposób zabezpieczający przed
chorobami zawodowymi i wypadkami przy pracy,
- zapewnienie przestrzegania przez pracowników przepisów.
- uŜywać sprzęt sprawny technicznie i zgodnie z jego przeznaczeniem
- prace niebezpieczne naleŜy wykonywać na polecenie pisemne.
17. WPŁYW INWESTYCJI NA ŚRODOWISKO
Planowana inwestycja nie ma negatywnego wpływu na środowisko. Gromadzenie odpadków
stałych w kontenerze przy miejscach postojowych.
UWAGA !
Dopuszcza się zastosowanie systemów innych producentów pod warunkiem, Ŝe przyjęte
systemy będą posiadały aktualne aprobaty techniczne dopuszczające wyroby do stosowania, a ich parametry techniczne nie będą gorsze i co najmniej równowaŜne rozwiązaniom przyjętym w projekcie.
Opracował:
17

PZT - Opis techniczny.

Transkrypt

Podobne dokumenty

021. SAN-2

XXXVIII-375-09 - pomoc finansowa- Powiat Chojnice

Oferta pracy - animator sportu "Moje boisko Orlik 2012"

„MOJE BOISKO ORLIK 2012” Rocznik: 1997

Budowa kompleksu boisk sportowych ORLIK w Przybyszewie

Orlik Aleksandria - Urząd Gminy Konopiska

oferta pobytu - FRKF SportHotel w Pucku
