Projektowanie i Wykonawstwo
Ogólnobudowlane
dr inż. Jan Jakubowski
94-047 Łódź, ul. Wyszyńskiego 63/33
tel/fax (0-42) 686-60-42

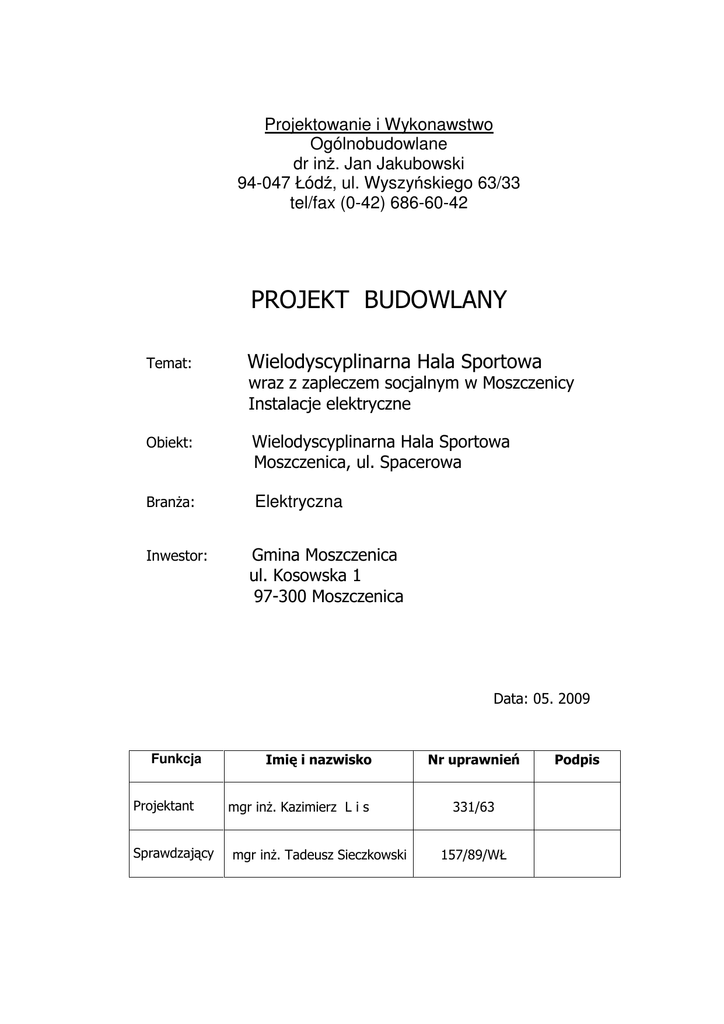

PROJEKT BUDOWLANY
Temat:
Wielodyscyplinarna Hala Sportowa
wraz z zapleczem socjalnym w Moszczenicy
Instalacje elektryczne
Obiekt:
Wielodyscyplinarna Hala Sportowa
Moszczenica, ul. Spacerowa
Branża:
Elektryczna
Inwestor:
Gmina Moszczenica
ul. Kosowska 1
97-300 Moszczenica
Data: 05. 2009
Funkcja
Projektant
Sprawdzający
Imię i nazwisko
mgr inż. Kazimierz L i s
mgr inż. Tadeusz Sieczkowski
Nr uprawnień
331/63
157/89/WŁ
Podpis
- 2 -
Spis zawartości
Część opisowa
1. Dane ogólne
2. Stan istniejący
3. Opis techniczny
4. Obliczenia techniczne
Część rysunkowa
1. Tablica TG
2. Rzut Parteru - instalacje elektryczne
3. Rzut Piętra - instalacji elektryczne
4. Schemat zasadniczy tablicy TE-1
5. jw. Tablicy TE-2
6. jw. Tablicy TE-3
7. jw. Tablicy TE-4
8. jw. Tablicy TE-5
9. jw. Tablicy TE-6
10. jw. Tablicy TE-7
1:100
1:100
OŚWIADCZENIE
Stosownie do przepisu art.20 ust.4 Ustawy z dnia 07.07.1994 r Prawo Budowlane
(Dz. U. Nr 207 z 2003 r, poz. 2016 z późniejszymi zmianami) o ś w i a d c z a m,
że niniejszy Projekt Budowlany Wielodyscyplinarnej Hali Sportowej wraz z zapleczem socjalnym – instalacje elektryczne – w Moszczenicy, ul. Spacerowa
został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej
Sprawdzający
05.2009 r
Projektant
- 3 1.Dane ogólne
1.1.Podstawa opracowania
-
Projekt Planu Zagospodarowania Terenu,
Projekty Budowlane: architektura, sieci wod - kan, wentylacja, co,
Warunki Przyłączenia Nr 4958/RE01/2009 do sieci elektroenergetycznej Hali
Sportowej przy ul. Spacerowej w Moszczenicy z 05.05.2009,
Mapa sytuacyjno-wysokościowa w skali 1:500.
1.2.Przedmiot opracowania
Projekt Budowlany Wielodyscyplinarnej Hali Sportowej w Moszczenicy, przy ulicy
Spacerowej – instalacje elektryczne.
1.3.Zakres opracowania
Opracowanie zawiera następujące elementy:
- tablice rozdzielcze (główna i obwodowe),
- linie zasilające w obrębie budynku Hali,
- instalacje odbiorcze: siłowa, oświetleniowa (oświetlenie podstawowe, ewakuacyj
ne), gniazda wtyczkowe (gniazda ogólnego przeznaczenia), sygnalizacja dzwonkowa („pauzowa”),
- instalacje ochronne: przed porażeniem, przed przepięciami i piorunochronna.
- instalacja telefoniczna.
Przyłącze elektryczne - wg odrębnego opracowania
2.Stan istniejący
Projektowana Hala Sportowa zlokalizowana będzie na terenie przylegającym do
działki należącej do szkoły.
Budynek szkolny zasilany jest linią kablową YAKY 4 x 120 mm2 zakończoną w złączu
na północnej ścianie budynku, jak na planie sytuacyjnym.
Kabel jw. ma być wykorzystany do zasilenia Hali Sportowej.
3. Opis techniczny
3.1. Przyłącze elektryczne
Projektowana Hala Sportowa zasilona zostanie w energię elektryczną z nowego złącza ustawionego obok złącza przyłączeniowego Szkoły. Połączenie obu złączy ma
być wykonane kablem typu YAKXSY 4 x 120 mm2.
Natomiast do nowej Hali Sportowej zostanie ułożona linia kablowa YKY 5 x 50 mm2,
której trasa na całej długości od Szkoły do nowej Hali przebiegać będzie po terenie
własnym Inwestora.
3.2. Pomiar energii elektrycznej
Pomiar energii elektrycznej zlokalizowany będzie w złączu kablowym na zewnątrz
budynku szkoły.
- 4 3.3. Główna tablica rozdzielcza TG
Przeznaczenie tablicy:
- główne zabezpieczenie obiektu,
- zasilenie tablic obwodowych,
- oświetlenie nocne (komunikacja), ewakuacyjne, iluminacyjne.
Wykonanie tablicy wnękowe, w obudowie izolacyjnej typu FAEL-LEGRAND.
Zasilenie tablicy na odcinku od złącza linią kablową YKY 5 x 50 mm2.
3.4. Wyłącznik pożarowy
Wyłącznik pożarowy całego obiektu znajdować się będzie w zestawie tablicy głównej TG.
Wyłączenie odbywać się będzie za pomocą przycisków zlokalizowanych na zewnątrz przy wejściu głównym i bocznym do hali sportowej.
Przyciski należy zainstalować w zamykanej, wnęce z napisem WYŁĄCZNIK POŻAROWY. Klucz do tablicy „WYŁ. POŻ.” należy umieścić obok w przeszklonej wnęce.
3.5.Tablice obwodowe
Wszystkie tablice zaprojektowano wnękowe z elementów FAEL-LEGRAND. Typy
tablic oraz wyposażenie podano na rys. nr 4 - 10.
Lokalizacja tablic pokazana jest na planie instalacji.
Skrzynki tablic należy wyposażyć w zamki typu "yale" i opisać wg odpowiednich
schematów.
3.6. Sieć rozdzielcza w budynku
W obrębie budynku zaprojektowano linie zasilające do obwodowych tablic rozdzielczych, jak niżej w tabeli.
Zestawienie linii zasilających w budynku
---------------------------------------------------------------------------------------------------------budynek
tablica
rodzaj linii
przeznaczenie
lokalizacja
---------------------------------------------------------------------------------------------------------hala
TG
YKY 5 x 50
gł. tabl. obiektu
korytarz
TE-1
YKY 5 x 25
hala sportowa
korytarz
TE-2
YDY 5 x 10
część boczna
korytarz
TE-3
YKY 5 x 16
szatnie "D"
korytarz
TE-4
YKY 5 x 10
szatnia "M"
korytarz
TE-5
YDY 5 x 10
bufet (bar)
bufet
TE-6
YDY 5 x 10
część boczna
korytarz
TE-7
YDY 5 x 10
piętro
korytarz
TEW
YDY 5 x 6
c. wentylacynja
wentylatornia
TEK
YDY 5 x 4
kotłownia
kotłownia
---------------------------------------------------------------------------------------------------------Odcinki linii od tablic do sufitu układać w rurkach RVS p/t; nad sufitem podwieszonym linie prowadzić w korytkach. W pozostałych miejscach przewody układać w
bruzdach p/t w rurkach.
- 5 Wszystkie przebicia przez ściany i stropy wykonywać w rurkach RVS.
Lokalizację tablic TEW ( wentylatornia) i TEK (kotlownia) skoordynować z dostawcami wyposażenia technologicznego.
3.7. Instalacja elektryczna w budynku
Instalacja elektryczna w budynku została dostosowana do przewidywanego wyposażenia, jak niżej i obejmuj:
- oświetlenie podstawowe ogólne ,
- oświetlenie awaryjne (ewakuacyjne),
- oświetlenie zewnętrzne nad wejściami,
- gniazda wtyczkowe 230 V ogólnego przeznaczenia,
- gniazda wtyczkowe 230 V do sprzętu typu suszarki (szatnie przy natryskach),
- wypusty siłowe 380/220 V do odbiorników wentylacji,
- wypusty siłowe 230 V w hali (kurtyny, podnoszenie koszy), wentylacja,
- sterowanie oświetleniem i wentylacją,
- sygnalizację dzwonków („pauzowych”),
- gniazda telefoniczne.
3.8. Oświetlenie i gniazda wtyczkowe
We wszystkich pomieszczeniach, poza halą sportową, zaprojektowano oświetlenie
podstawowe, fluorescencyjne. Oprawy oświetleniowe dostosowane do charakteru
i przeznaczenia pomieszczeń.
W korytarzu i hall’u przewidziano oprawy 4x18 W do montażu w suficie podwieszonym. W pozostałych miejscach oprawy mają być mocowane do stropu (sufitu).
W magazynach, szatniach i pomieszczeniach sanitarnych (natryski, WC) przewidziano oprawy szczelne.
Wykaz zastosowanych opraw oświetleniowych
---------------------------------------------------------------------------------------------------------oznacz.
typ
IP
miejsce zainstalowania
---------------------------------------------------------------------------------------------------------A
OPFa 236
65
szatnie, magazyny sprzętu, zaplecze baru
p. sprząt., wentylatornia, natryski
A1
OAPFa 236
65
jw. oświetlenie awaryjne (2h)
B
CLUB 126
65
łazienki, WC , WC NPS
C
OSR 420b
20
korytarz, hall
C1
OASR 420b
20
jw. oświetlenie awaryjne
D
NORMA 258
65
hala sportowa (awaryjne)
E
PRACTICA 8W 40
oświetlenie ewakuac. (wyjścia),
BAGHALLI
Piktogramy
F
FCW 196
65
łazienki (nad umywalkami)
G
A2 MID 400 W
66
hala sportowa
H
AVR (18W)
44
wejścia do budynku
J
ONR1 418
20
p. trenerów
J1
OANR1 418
20
jw. (oświetlenie awaryjne)
K
"downlight" 2x18
bar, bufet
L
"downlight" 10/13 W
jw.
P
ONR! 236
sala treningowa, siłownia
P1
OANR1 236
jw. (oświetlenie awaryjne)
----------------------------------------------------------------------------------------------------------
- 6 Wykonanie instalacji:
- obwody oświetleniowe
- obwody gniazd wtyczkowych
- osprzęt łączeniowy 10 A, 250 V
z tworzywa p/t
- osprzęt jw. szczelny
- gniazda wtyczkowe 16 A, 250 V p/t
z tworzywa, z bolcem ochronnym,
po 2 pojedyncze w ramce, p/t
- gniazda wtyczkowe 16 A, 250 V p.t
z tworzywa, z bolcem ochronnym
pojedyncze, p/t
- gniazda wtykowe jw. szczelne
pojedyncze
- osprzęt odgałęźny (puszki)
YDY 3x 1.5 mm2 p/t, w RVS w bruzdach pt
na wyprowadzeniu z rozdzielni,
w korytkach nad sufitem podwieszonym
YDYp 3x1.5 mm2 pt do opraw na suficie
i osprzętu p.t.
YDY 3 x 2.5 mm2 p/t, w RVS w bruzdach pt
na wyprowadzeniu z rozdzielni,
w korytkach nad sufitem podwieszonym
YDYp 3 x 2.5 w tynku
p. trenerów, p. biurowe
magazyny , szatnie, natryski, WC,
wentylatornia,
p. trenerów,
korytarze, hall,
WC, magazyny, szatnie (suszarki)
na wys. 1.4 m,
uniwersalny p/t, w pomieszczeniach
wilgotnych szczelny p/t
Szczegółowy dobór osprzętu łączeniowego i gniazd wtyczkowych pozostawia się do
uzgodnienia z użytkownikiem w trakcie wykonawstwa instalacji z zachowaniem stopnia ochrony stosownie do charakteru pomieszczenia.
Włączanie oświetlenia:
- oświetlenie podstawowe
- indywidualne w pomieszczeniach,
grupowe w korytarzu
(przekaźniki „bistabilne”),
- oświetlenie nocne
- centralnie przy wejściu bocznym
(korytarze, hall)
- oświetlenie awaryjne
- samoczynnie po zaniku napięcia na zasilania
(2 godziny świecenia)
- oświetl. zewn. wejściowe
- indywidualnie przy drzwiach
3.9. Oświetlenie hali sportowej
Instalacja oświetleniowa została dostosowana do różnych funkcji hali, takich jak zajęcia szkolne, zawody sportowe (rozgrywki amatorskie lub zawodowe) oraz inne imprezy publiczne, wymagających odpowiedniego natężenia oświetlenia.
Dodatkowo uwzględniono możliwość podziału doraźnego hali na 3 sektory, przegrodzone kurtynami siatkowymi, pozwalającymi na prowadzenie zajęć w trzech niezależnych zespołach.
Ogólną ilość opraw oświetlenia podstawowego w hali podzielono na grupy włączane
zależnie od wymaganego natężenia, jak niżej:
- 7 ---------------------------------------------------------------------------------------------------------rodzaj zajęć w hali
Eśr
ilość lamp
lx
grupa M
R
S
D
razem
---------------------------------------------------------------------------------------------------------gimnastyka
300 - 400
12
12
24
12
12
24
zawody amatorskie
600
12
12
12
36
imprezy
oświetl. awaryjne
2-4
12
12
---------------------------------------------------------------------------------------------------------Włączanie i wyłączanie oświetlenia podstawowego przewidziano odrębnie dla każdego sektora.
W przypadku rozgrywek o charakterze zawodowym z udziałem telewizji, kiedy wymagane jest natężenie oświetlenia rzędu 1000 - 1200 lx, włączane będą dodatkowe
oprawy w grupach T - V - W - U.
Zapalanie i wygaszanie oświetlenia ma się odbywać z tablicy TSOW umieszczonej w
pokoju trenera.
Zastosowane w hali wydajne lampy metalohalogenkowe 400 W (ca 34000 lm) wymagają pewnego czasu (nawet do 10-15 minut) na ponowne zaświecenia po wyłączeniu (chwilowy zanik napięcia w sieci lub wyłączenie awaryjne).
Z uwagi na to przewidziano oprawy fluorescencyjne (2 x 58 W), wyposażonych we
własne źródło zasilania (oświetlenie ewakuacyjne o natężeniu 2-4 lx na całej powierzchni hali) i włączanych zawsze z lampami metalohalogenkowymi jw.
Źródła światła w oprawach mają być zabezpieczone przed uderzeniem piłką.
3.10. Instalacja siłowa
Wykaz odbiorników siłowych (380/220 V):
---------------------------------------------------------------------------------------------------------oznacz.
nazwa
moc kW
lokalizacja
wykonanie instalacji
---------------------------------------------------------------------------------------------------------CW1 centr. wentylac.
2 x 5.5
wentylatornia
YDY 5 x 10 mm2 zasil.
CW2 jw.
2x
korytara
YDY 5 x 2.5 mm2
CW3 jw.
2x
korytarz
jw.
CW4 jw.
2x
magazyn (8)
CW5 jw.
2x
magazyn (5)
W 1-6 wentylatory
0.37
hala
YDY 4 x 1.5 mm2
W 7-9
jw.
0.12
korekta postawy
YDY 4 x 1.5 mm2
W 15-16 jw.
0.12
siłownia
jw.
W 10-11 jw.
0.12
szatnia "M"
jw.
W 12-13 jw.
0.12
szatnia "D"
jw.
W 14
jw.
0.12
bar
jw.
ZG
ku
k
s
zespoły gniazd
kurtyny
kosze
naciąg siatki
1.0
0.25
0.3
0.3
hala
hala
hala
hala
YDY 5 x 2.5mm2
YDY 3 x 1.5 mm2
YDY 3 x 1.5 mm2
YDY 3 x 1.5 mm2
Centrale wentylacyjne powinny być wyposażone we własną aparaturę sterującą
i zabezpieczenia.
- 8 Centrala CW 1 pracować ma automatycznie wg ustalonego programu. Przewidziano
możliwość ręcznego sterowania z tablicy TSO-W w pokoju trenera.
Centrale wentylacyjne CW 2 - 5 włączane będą ręcznie z odpowiednich tablic TW.
Uruchomienie central ma powodować włączenie wentylatorów wyciągowych odpowiednie ustawienie przepustnic w kanałach nawiewnych, czego należy dokonać w
trakcie rozruchu instalacji.
3.11. Sygnalizacja dzwonkowa
Instalacja dzwonkowa w hali, w pokoju trenerów , w sali treningowej, siłowni powinna być włączona wg ustalonego programu zajęć
Obwód dzwonkowy 220 V zasilić przewodem YDY 1.5 mm2 z najbliższej tablicy obwodowej.
3.12. Instalacja telefoniczna
W budynku hali sportowej przewidziano gniazda telefoniczne w pomieszczeniach,
jak niżej:
- p. trenera i naucz. Wf (5),
- p. lekarza (6),
- p. trenera (10),
- p. trenera (17)
- kiosk (35),
- administracja (19)
- st. sędziego (1),
- bufet (33)
- sala konferencyjna (102)
- kabiny sprawozdawców (103,106).
Instalację telefoniczną wykonać przewodem UTP 4 x 2 x 05 kat. 5 w RVS 22 p.t.
i w korytku nad sufitem podwieszonym.
Instalacja telefoniczna powinna być podłączona do istniejącej centralki telefonicznej
zainstalowanej w pokoju administracji.
3.13. Instalacja odgromowa
Ochronę obiektu od wyładowań atmosferycznych mają stanowić:
- zwody poziome na niskiej części obiektu (zaplecze hali),
- zwody poziome na wysokiej części hali
(połączone z konstrukcja stalową i metalowym pokryciem pod dachem),
- uziomy fundamentowe.
Przewidywany zakres robót:
- ułożenie zwodów poziomych izolowanych FeZn 8 mm na dachu,
- połączenie zwodów z konstrukcją stalową hali,
- ułożenie rur PCW w warstwie ocieplenia ścian części niskiej obiektu na przewody
odprowadzające,
- wykonanie zamykanych wnęk na wysokości 0.5 m od terenu na złącza kontrolne,
- ułożenie bednarki FeZn 25x4 od złącz kontrolnych do uziomu fundamentowego,
- połączenie zwodów z instalacją na budynku Szkoły i istniejacej hali,
- ułożenie wewnątrz obiektu bednarki FeZn 25 x 4 łączącej konstrukcje stalowe
- i zbrojenie fundamentów z uziomem zewnętrznym.
- 9 Zwody poziome niskie na dachu o „okach” ca 12x10 m.
Wszelkie metalowe elementy dachowe, jak wywietrzniki, kanały wentylacyjne, drabiny, maszty antenowe, rynny deszczowe łączyć ze zwodami instalacji odgromowej, a
na budynku hali z konstrukcją stalową.
Słupy metalowe (od strony zewnętrznej) w części przyziemnej muszą być połączone
z uziomem fundamentowym. Słupy wewnątrz budynku należy połączyć z uziomem
zewnętrznym bednarką FeZn 25 x 4 mm ułożoną w warstwie posadzki.
3.14. Ochrona przed przepięciami
Przewidziano 2-stopniową ochronę przed przepięciami, jak niżej:
- ograniczniki typu OBO 25 B-C/4 ograniczające przepięcia do poziomu 2.0 kV w
rozdzielni TG (klasa B-C),
- ochronniki typu OBO 20 –C/4 w tablicach obwodowych.
Ochronę sieci telefonicznej zapewnia odpowiednie wyposażenie centrali abonenckiej
w istniejącym obiekcie.
3.15. Ochrona przed porażeniem
Ochronę podstawową stanowić będzie izolacja robocza przewodów, osprzętu i urządzeń elektrycznych.
Jako system ochrony dodatkowej przy dotyku pośrednim w przypadku uszkodzenia
izolacji przyjęto zgodnie z PN-92/E-05009 samoczynne wyłączanie zasilania poprzez
zastosowanie wyłączników instalacyjnych i różnicowoprądowych.
Ochronie podlegają:
- sprzęt elektryczny wyposażony w zacisk "PE", przyłączany do gniazd wtyczkowych z bolcem ochronnym,
- oprawy oświetleniowe mające zacisk ochronny "PE",
- wyposażenie elektryczne (technologiczne) wentylatorni, central wentylacyjnych,
kotłowni,
- wentylatory i wentylatorki kanałowe 230 V AC,
- inne odbiory i osprzęt mogące się znaleźć pod napięciem.
Ochrona dodatkowa polega na połączeniu obudowy z przewodem "PE" koloru żółtozielonego. Przewodu ochronnego nie wolno przerywać ani zabezpieczać.
Szyna ochronna „PE” w rozdzielni głównej TG ma być uziemiona.
Skuteczność ochrony musi być sprawdzona przed oddaniem instalacji do użytkowania.
3.16. Połączenia wyrównawcze
Dla zwiększenia bezpieczeństwa przeciwporażeniowego zaprojektowano wykonanie
połączeń wyrównawczych obejmujących wszystkie obce części przewodzące znajdujące się w budynku, jak: rury instalacji wod-kan, co, stałe elementy metalowe w
wentylatorni.
- 10 Wykonanie połączeń wyrównawczych:
- główna szyna wyrównawcza GSW z płaskownika
Cu 30 x 3 mm przy TG,
- połączenie szyny GSW z zaciskiem "PE" przy tablicy TG LgY 16 mm2,
- połączenie szyny GSW z uziomem zewnętrznym
FeZn 25 x 4 mm.
- połączenie sieci zewn. ( wod-kan, co ) z szyną GSW
LgY 16 mm2.
Połączenia wyrównawcze dodatkowe:
- wentylatornia
połączenie metalowej obudowy centrali, kanałów z szyną „PE”
rozdzielni CW1 przewodem DY 6 mm2 n/t
- kotłownia
jw.
Opracował:
- 11 4. Obliczenia techniczne
4.1. Bilans mocy obiektu
Moc zainstalowana:
--------------------------------------------------------------------------------------------------------obiekt /rodzaj odbiorów/
moc odbiorów
moc razem
230 V
400 V
---------------------------------------------------------------------------------------------------------kW
kW
kW
---------------------------------------------------------------------------------------------------------Hala sportowa z zapleczem:
- oświetlenie ogólne
31.1
- oświetlenie hali
31.3
- gniazda wtyczkowe:
ogólnego przeznaczenia
15.3
suszarki (szatnie, WC)
9.6
- wentylacja:
centrale wentylacyjne
17.8
wentylacja ogólna
4.9
- wyposażenie hali
3.9
- bar
4.8
- kotłownia
1.0
- oświetlenie iluminacyjne
reklama, oświetl. zewn.
5.8
razem
107.7
17.8
124.5
----------------------------------------------------------------------------------------------------------------Moc zainstalowana
Pi = 124.5 kW
Moc obliczeniowa
Po = 0.4 x 124.5 = 49.8 kW
Prąd obliczeniowy
49.8 x 103
Io = --------------------------- = 75.8 A
1.73 x 400 x 0.95
Zabezpieczenia:
złącze pomiarowe
(przed licznikiem)
za licznikiem
(w TG)
Ib = 100 A
Ib = 80 A
4.2. Linia zasilająca TG
Linia zasilająca na odcinku: złącze pomiarowe - tabl. TG dług. ca 180 m
Linia YKY 5 x 50 mm2
obciążalność Iz = 168 A w powietrzu
Iz > Io
Ib x k < Iz x k
117 A > 75.8 A
80 A x 1,6 < 168 A x 1.45
128
<
244
- 12 Spadek napięcia:
49800 x 180
Delta U% = 100( ------------------------------) = 2.0 %
56x50x4002
Spadek napięcia sprawdzono na odcinku od złącza do tablicy TG.
4.3. Linie zasilające w budynku
---------------------------------------------------------------------------------------------------------Tablica
moc
prąd
zabezp. linia
obciąż. dług.
koordyn.
Pi
Po
IB
IN
s
Iz
l
kxIN<1,45xIz
---------------------------------------------------------------------------------------------------------kW
kW
A
A
mm2
A
m
A
---------------------------------------------------------------------------------------------------------TE-1 37,4 31.3 47.6
63
5 x 25
112
108.0 < 162,4
TE-2 16.3 13.0 19.8
25
5 x 10
63
40.0 < 91.4
TE-3 20.6 16.5 25.1
35
5 x 16
85
56.0 < 123.5
TE-4 10.6
8.5 12.9
25
5 x 10
63
40.0 < 91.4
TE-5 10.2
8.2 12.5
25
5 x 10
63
40.0 < 91.4
TE-6 10.3
8.2 12.5
25
5 x 10
63
40.0 < 91.4
TE-7
6.1
6.1
9.3
25
5 x 10
63
40.0 < 91.4
TEW 11.0 11.0 18.7
25
5 x 10
63
40.0 < 91.4
TEK
1.0
20
5x6
45
32.0 < 65.3
-----------------------------------------------------------------------------------------------------------------
