instrukcja instalacji

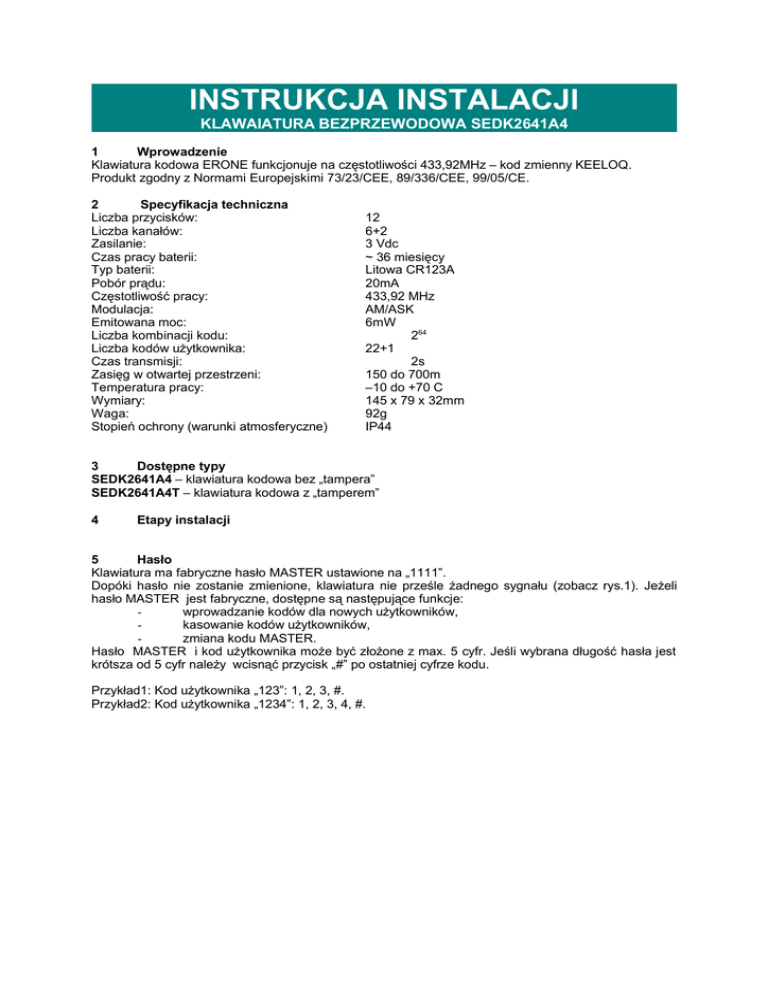

INSTRUKCJA INSTALACJI
KLAWAIATURA BEZPRZEWODOWA SEDK2641A4
1
Wprowadzenie
Klawiatura kodowa ERONE funkcjonuje na częstotliwości 433,92MHz – kod zmienny KEELOQ.
Produkt zgodny z Normami Europejskimi 73/23/CEE, 89/336/CEE, 99/05/CE.
2
Specyfikacja techniczna
Liczba przycisków:
Liczba kanałów:
Zasilanie:
Czas pracy baterii:
Typ baterii:
Pobór prądu:
Częstotliwość pracy:
Modulacja:
Emitowana moc:
Liczba kombinacji kodu:
Liczba kodów użytkownika:
Czas transmisji:
Zasięg w otwartej przestrzeni:
Temperatura pracy:
Wymiary:
Waga:
Stopień ochrony (warunki atmosferyczne)
12
6+2
3 Vdc
~ 36 miesięcy
Litowa CR123A
20mA
433,92 MHz
AM/ASK
6mW
264
22+1
2s
150 do 700m
–10 do +70 C
145 x 79 x 32mm
92g
IP44
3
Dostępne typy
SEDK2641A4 – klawiatura kodowa bez „tampera”
SEDK2641A4T – klawiatura kodowa z „tamperem”
4
Etapy instalacji
5
Hasło
Klawiatura ma fabryczne hasło MASTER ustawione na „1111”.
Dopóki hasło nie zostanie zmienione, klawiatura nie prześle żadnego sygnału (zobacz rys.1). Jeżeli
hasło MASTER jest fabryczne, dostępne są następujące funkcje:
wprowadzanie kodów dla nowych użytkowników,
kasowanie kodów użytkowników,
zmiana kodu MASTER.
Hasło MASTER i kod użytkownika może być złożone z max. 5 cyfr. Jeśli wybrana długość hasła jest
krótsza od 5 cyfr należy wcisnąć przycisk „#” po ostatniej cyfrze kodu.
Przykład1: Kod użytkownika „123”: 1, 2, 3, #.
Przykład2: Kod użytkownika „1234”: 1, 2, 3, 4, #.
6
Zmiana hasła MASTER
Po 8 błędnych wprowadzeniach kodu MASTER, system blokuje dostęp i wymaga wprowadzenia kodu
PUK (zobacz rys.2)
Procedura jest dostępna nawet jeśli hasło MASTER jest zagubione, po to żeby wykonać reset do
ustawień fabrycznych.
7
Procedura odblokowywania hasła MASTER
Znajdź kod PUK na opakowaniu klawiatury bezprzewodowej.
8
Procedura zapamiętywania nowego użytkownika
Każdy użytkownik ma dostęp do klawiatury (nadajnik) prze własny kod.
W celu wykonania tej procedury potrzebne jest hasło MASTER (zobacz rys.3)
9
Procedura kasowania użytkownika
Następstwem tej procedury jest skasowanie kodu. W tym przypadku potrzebne jest hasło MASTER i
kod użytkownika, który ma być usunięty.
10
Transmisja
W celu zrealizowania transmisji sygnału należy wprowadzić kod użytkownika i aktywować jeden z
kanałów (1, 2, 3, 4, 5, 6).
W trakcie transmisji LED błyska i
„buzer” generuje dźwięk „bip-bip”
11
Funkcje specjalne
Przycisk „ * „ kasuje wybieranie
Przycisk „ # „ powtarza ostatnią komendę (w ciągu 20 sekund).
Klawiatura może transmitować dwa sygnały – różne od normalnych sześciu sygnałów
przycisków (1-6).
Sygnał załączenia tampera – (dotyczy wersji SEDK2641A4T); tamper ma wyjście NO, które
zmieniając stan powoduje wysłanie sygnału. Sygnał o działaniu tampera
wysyłany jest w
następujących przypadkach:
1) Kiedy tamper zadziałał,
2) Przy każdym naciśnięciu przycisku klawiatury, gdy tamper jest włączony.
Sygnał niskiego stanu baterii – jest wysyłany z każdym sygnałem wyzwolenia przycisku, gdy stan
naładowania baterii zmniejszył się poniżej zaprogramowanej wartości.
12
Zapamiętywanie sygnałów: niski stan baterii i tamper
Zapamiętywanie specjalnych sygnałów w odbiorniku może zostać aktywowane:
Sygnał załączenia tampera
1) podaj hasło MASTER
2) naciśnij przycisk „1”
Sygnał niskiego stanu baterii 1) podaj hasło MASTER
2) naciśnij przycisk „2”
